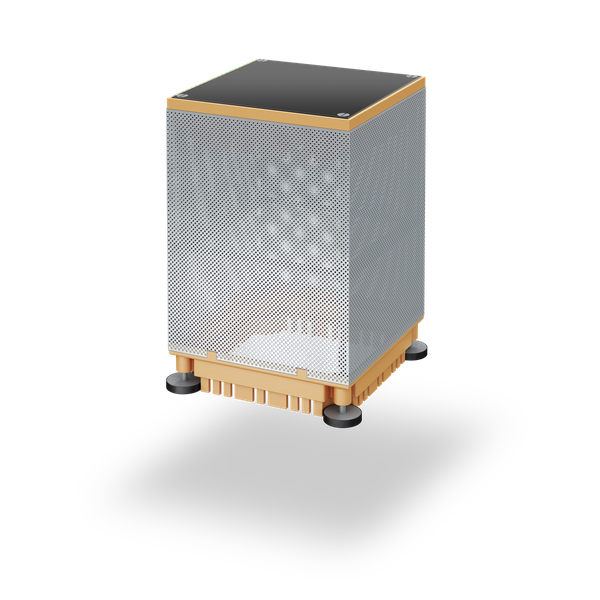

Variante

SitaRetention

für Intensivbegrünung

Foto_S_SitaRetention_Gruendachschacht_fuer_Intensivbegruenung.tif

Eigenschaften

Unempfindlich gegenüber Witterungseinflüssen (UV-/IR-Strahlung, Niederschlag, Temperatur, Ozon, etc.)
Stoß- und schlagfest
Langlebig

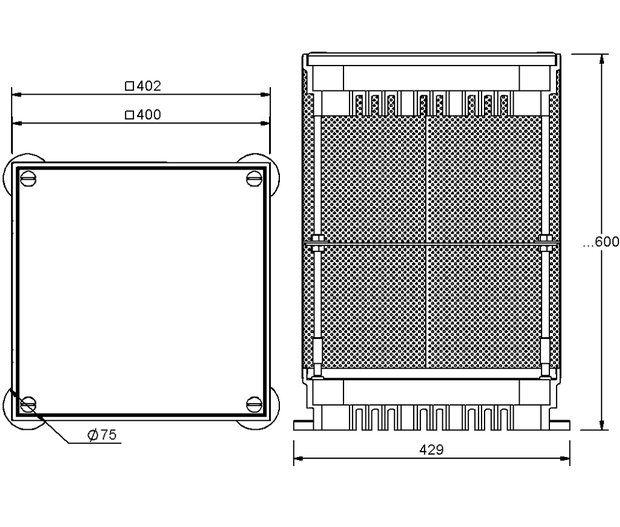

Technische Zeichnung

Leistungstext

SitaRetention Gründachschacht für Intensivbegrünung, aus PUR mit geschlossener Abdeckung aus PE und EPDM, 400 x 400 mm, Lochblechrahmen aus Aluminium, für eine Höheneinstellung bis 600 mm, bauseits kürzbar bis auf 230 mm mit vier stufenlos höhenverstellbaren Gummifüßen, liefern und fachgerecht einbauen.

Einbaubeispiele

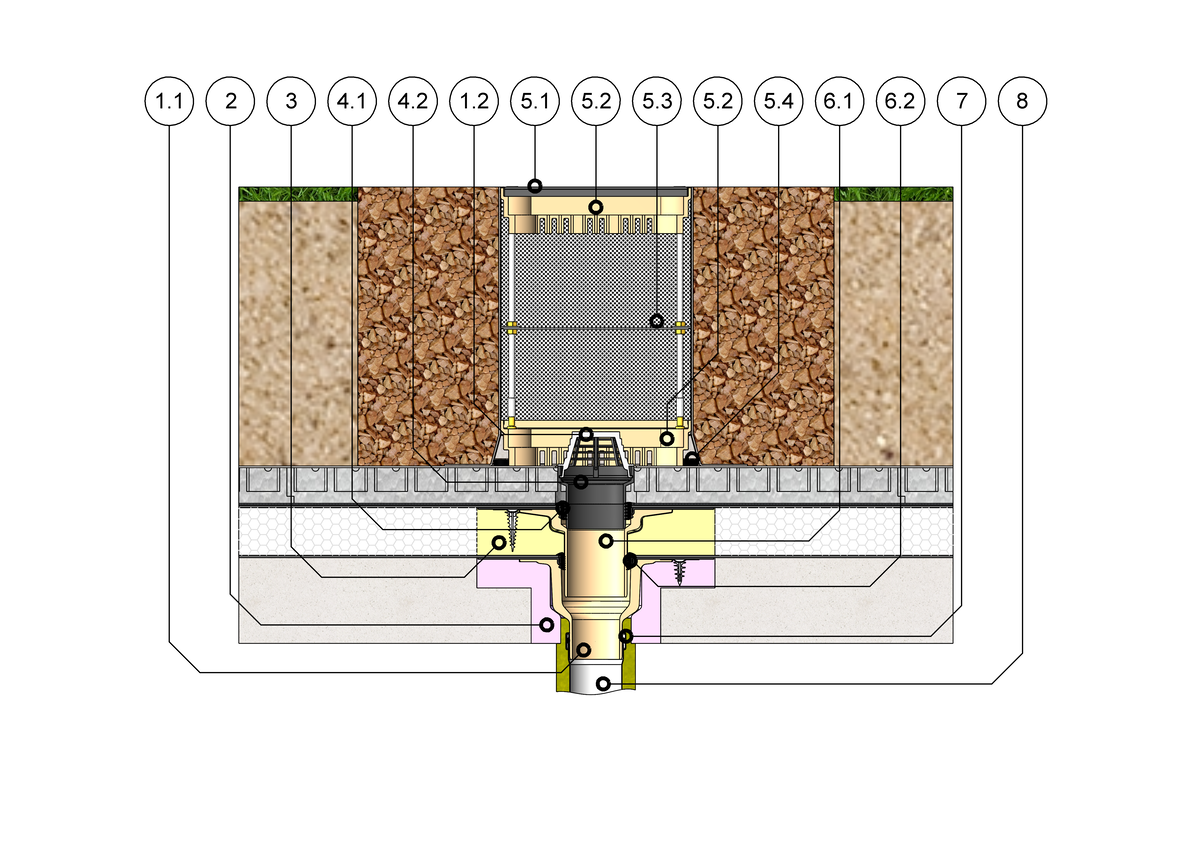

SitaRetention Gründachschacht Intensivbegrünung mit SitaTrendy und SitaTrendy Anstauring

SitaTrendy senkrecht bestehend aus:
1.1 Grundkörper
1.2 Kiesfang

2 SitaTrendy Dämmkörper Gully
3 SitaTrendy Dämmkörper Aufstockelement

SitaTrendy Anstauring bestehend aus:
4.1 Dichtring
4.2 PE-Anstauring

SitaRetention Gründachschcht Intensivbegrünung bestehend aus:
5.1 geschlossene Abdeckung
5.2 Polyurethan Grundkörper
5.3 Lochblech
5.4 höhenverstellbare Gummimetallpuffer

SitaTrendy Aufstockelement bestehend aus:
6.1 Grundkörper
6.2 Dichtring

7 SitaPipe Edelstahl Sicherungsschelle
8 SitaPipe Edelstahl Rohr

Nicht belüfteter Dachaufbau mit intensiver Begrünung nach den aaRdT mit:

Intensive Dachbegrünung/Retentionsdach nach Systemanbieter
Abdichtung
Wärmedämmung
Dampfsperre
Unterkonstruktion

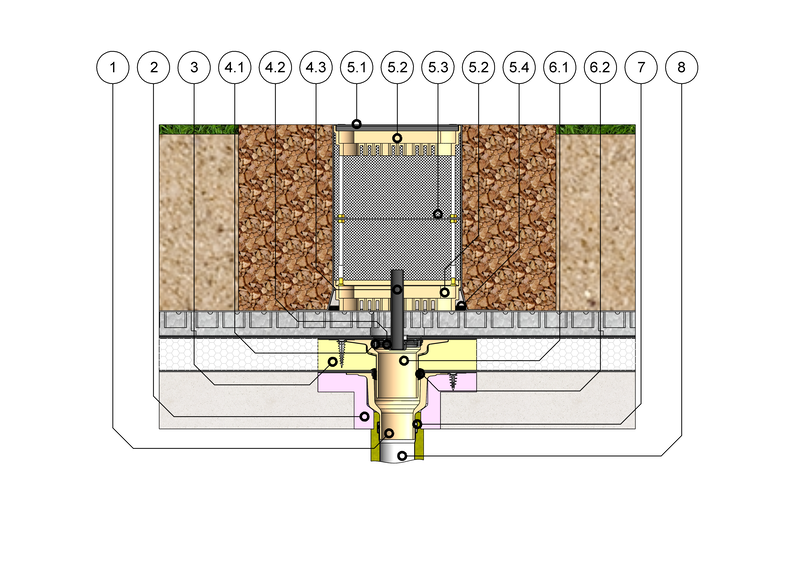

SitaRetention Gründachschacht Intensivbegrünung mit SitaTrendy und SitaRetention Twist

1 SitaTrendy senkrecht
2 SitaTrendy Dämmkörper Gully
3 SitaTrendy Dämmkörper Aufstockelement

SitaRetention Twist bestehend aus:
4.1 Grundplatte
4.2 Einstellschieber
4.3 Belüftungsrohr

SitaRetention Gründachschcht Intensivbegrünung bestehend aus:
5.1 geschlossene Abdeckung
5.2 Polyurethan Grundkörper
5.3 Lochblech
5.4 höhenverstellbare Gummimetallpuffer

SitaTrendy Aufstockelement bestehend aus:
6.1 Grundkörper
6.2 Dichtring

7 SitaPipe Edelstahl Sicherungsschelle
8 SitaPipe Edelstahl Rohr

Nicht belüfteter Dachaufbau mit intensiver Begrünung nach den aaRdT mit:

Intensive Dachbegrünung/Retentionsdach nach Systemanbieter
Abdichtung
Wärmedämmung
Dampfsperre
Unterkonstruktion

AUSSCHREIBEN.DE

Damit die externen Inhalte an dieser Stelle angezeigt werden können, müssen Sie die Cookies der Kategorie „Präferenzen“ akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.

Downloads

SitaRetention		Artikel Nr.
Gründachschacht für Intensivbegrünung
Gründachschacht für Intensivbegrünung	600 mm	234040	Zum Produkt

SitaRetention

für Intensivbegrünung

Eigenschaften

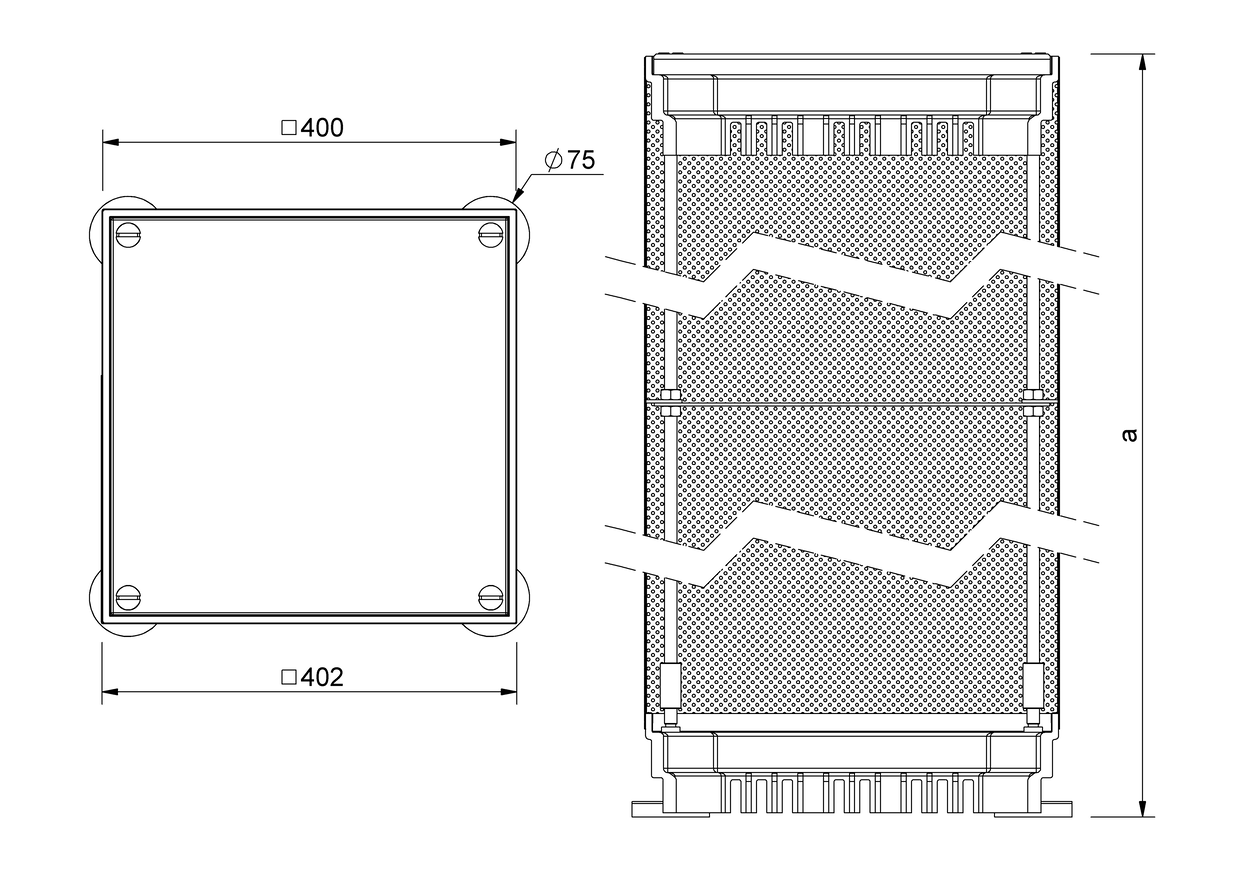

Technische Zeichnung

SitaRetention Gründachschacht Intensivbegrünung mit SitaTrendy und SitaTrendy Anstauring

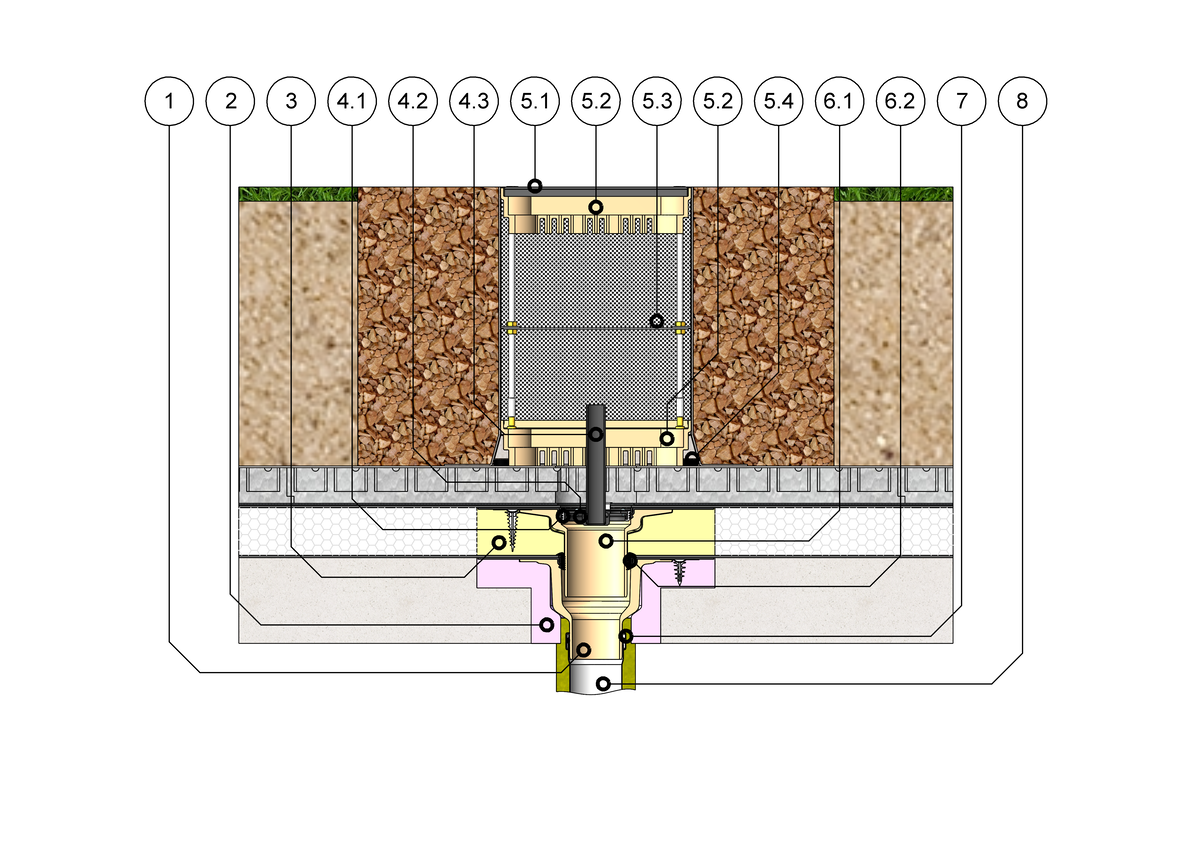

SitaRetention Gründachschacht Intensivbegrünung mit SitaTrendy und SitaRetention Twist

Technische Info (PDF)

AutoCAD

Einbaubeispiele

Technische Zeichnungen

Zubehör

SitaGreen

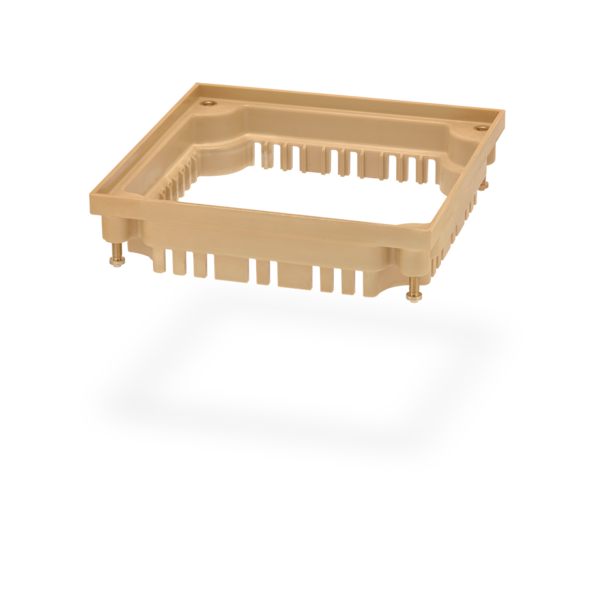

Aufstockelement
