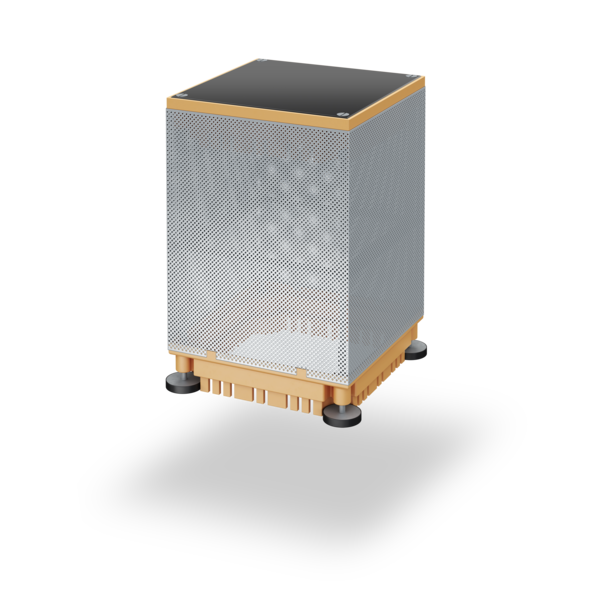

SitaRetention

voor groendaken met intensieve begroeiing

Foto_S_SitaRetention_Gruendachschacht_fuer_Intensivbegruenung.tif

Productkenmerken

Ongevoelig voor weersinvloeden (UV-/IR-straling, neerslag, temperatuur, ozon, enz.)
Slag- en stootvast
Lange levensduur
Afzonderlijk inkortbaar

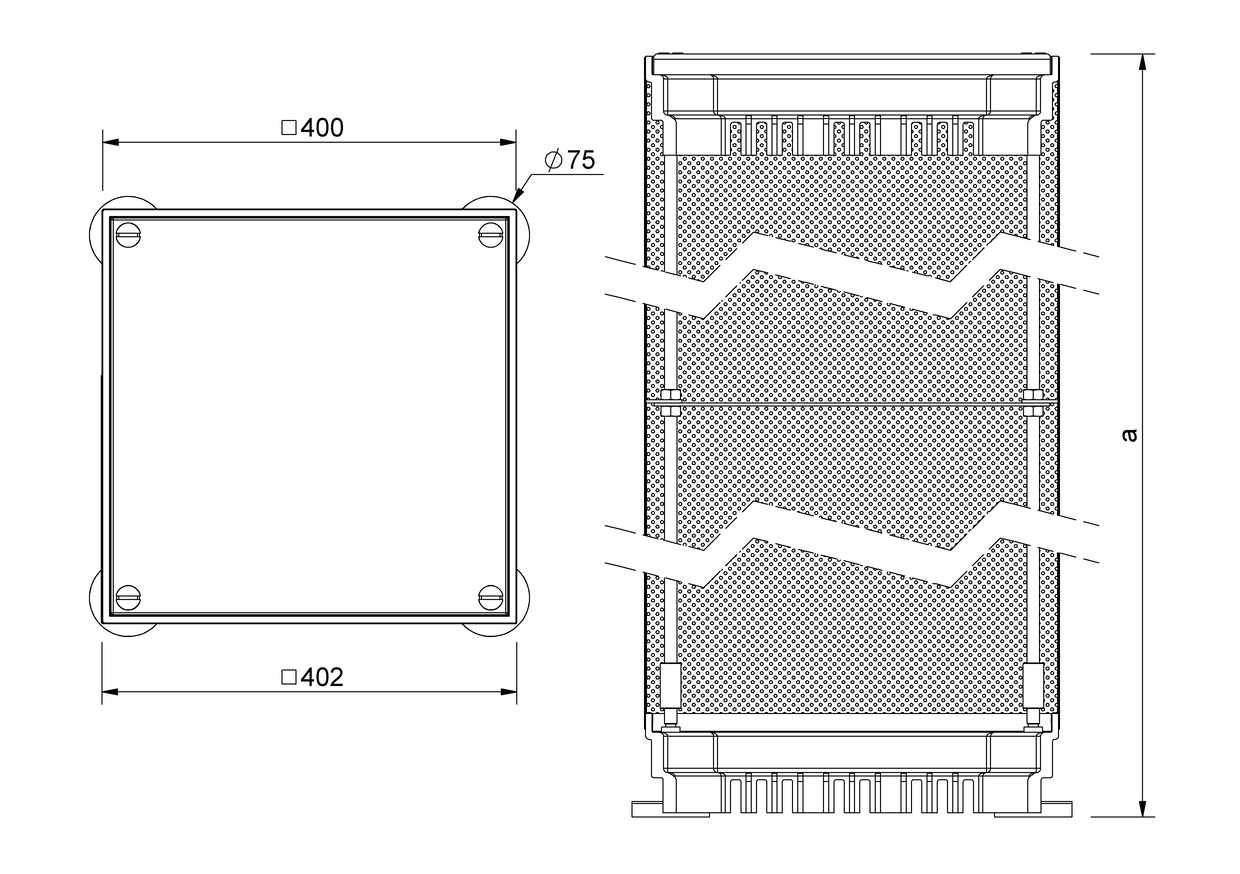

Technische tekening

a (mm)
600
1100

Prestatiebeschrijving

SitaRetention groendakschacht voor intensieve begroeiing, van PUR. Met gesloten afdekking van PE en EPDM. Afmetingen 400 mm x 400 mm. Geperforeerd plaatframe uit aluminium. Voor hoogteverstelling tot 600 mm. In situ afkortbaar tot 230 mm, speciale hoogtes tot max. 1.100 mm verkrijgbaar. Met vier traploos in hoogte verstelbare rubberen steunpoten. Leveren en plaatsen volgens de regels der kunst.

Installatievoorbeelden

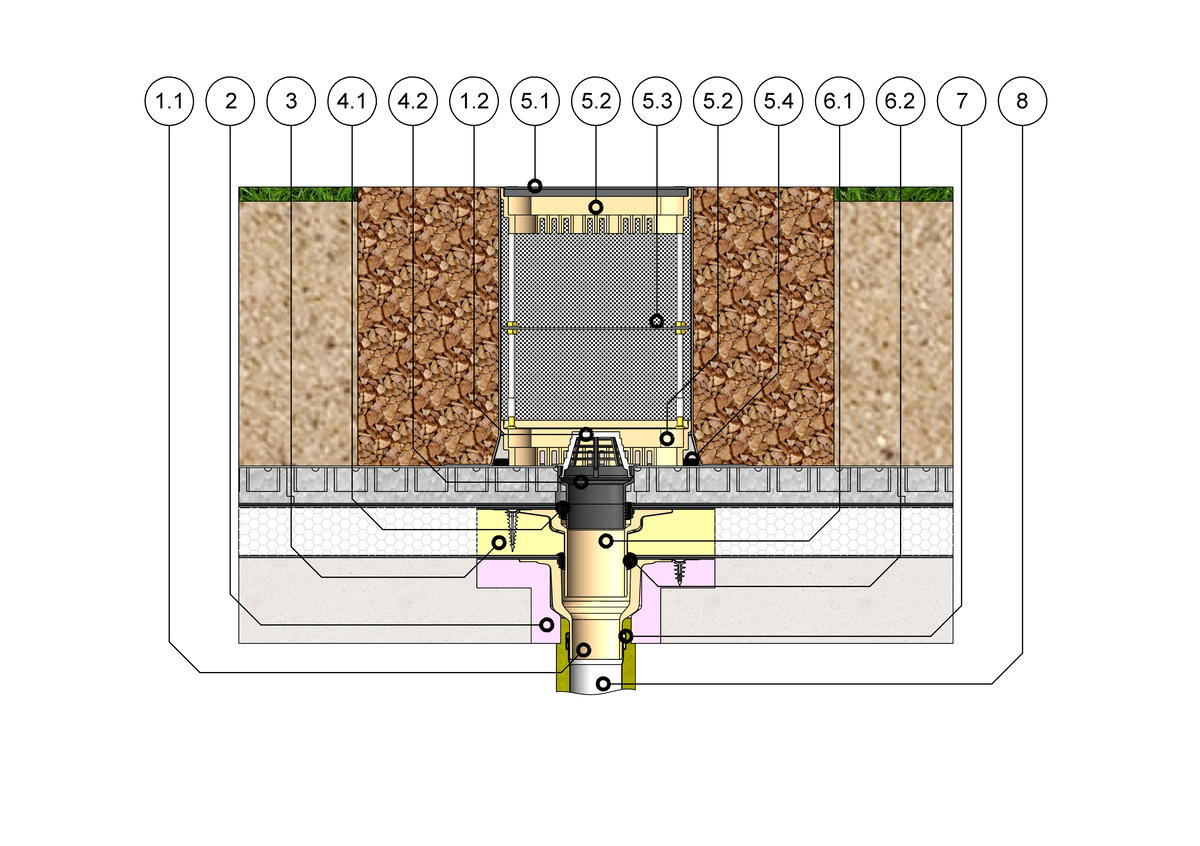

SitaRetention inspectierooster voor groendaken met intensieve begroeiing met SitaTrendy en SitaTrendy stuwring

SitaTrendy verticaal bestaande uit:
1.1 Afvoerelement
1.2 Grindvanger

2 SitaTrendy dakkolk isolatie-element
3 SitaTrendy isolatie-element verhogingselement

SitaTrendy stuwring bestaande uit:
4.1 Afdichtring
4.2 PE-stuwring

SitaRetention inspectierooster voor groendaken met intensieve begroeiing bestaande uit:
5.1 Gesloten afdekking
5.2 Polyurethaan afvoerelement
5.3 Geperforeerde plaat
5.4 In hoogte verstelbare rubberen voetjes

SitaTrendy verhogingselement bestaande uit:
6.1 Afvoerelement
6.2 Afdichtring

7 SitaPipe roestvrijstalen verankeringsbeugel
8 SitaPipe roestvrijstalen buis

Niet-geventileerde dakopbouw met intensieve begroeiing conform algemeen erkende vaktechnische regels, met:

Intensieve dakbegroeiing/retentiedak volgens systeemaanbieder
Afdichting
Thermische isolatie
Dampscherm
Onderconstructie

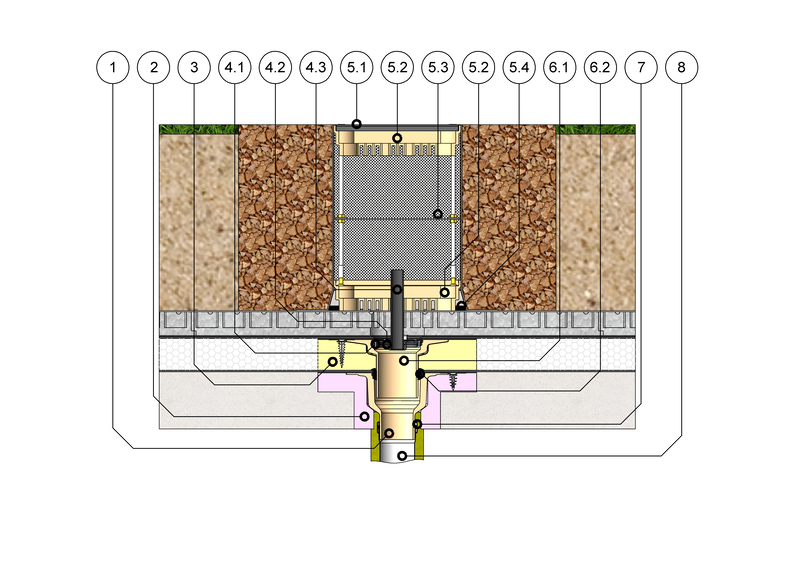

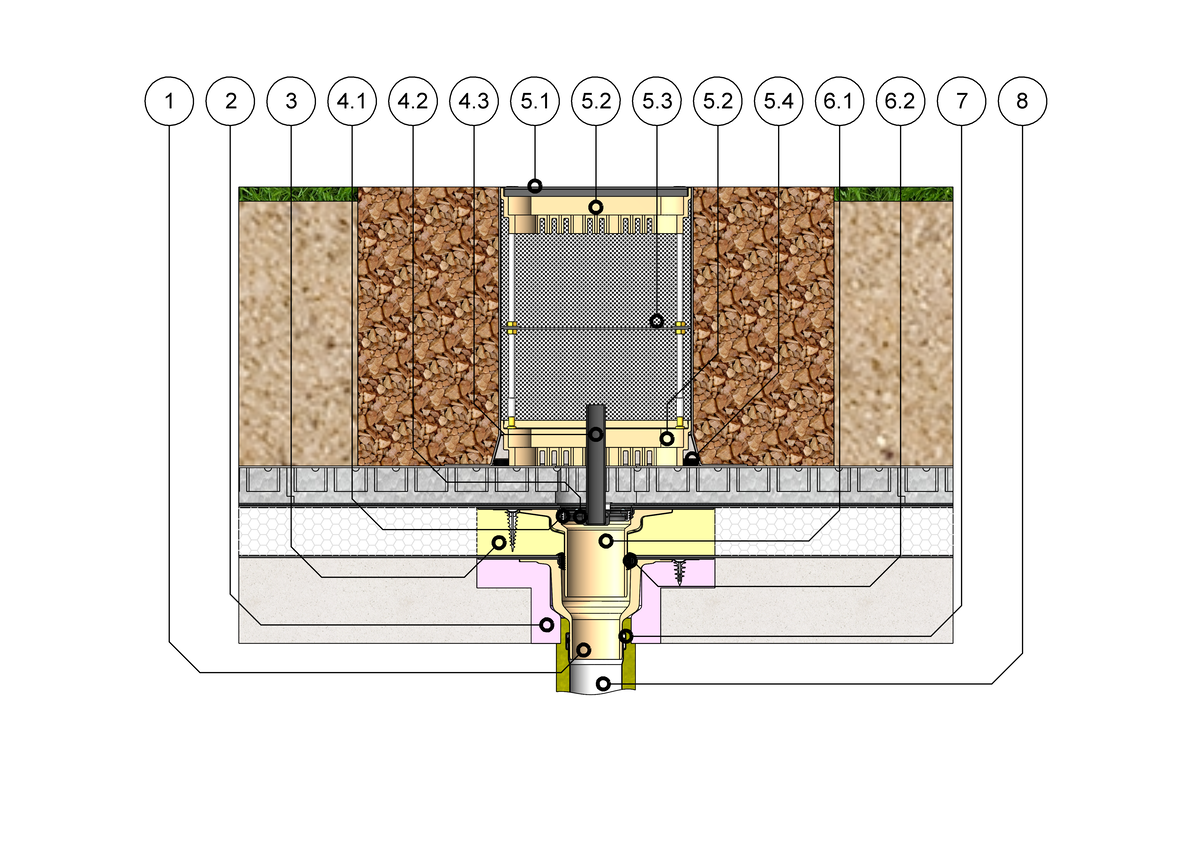

SitaRetention inspectierooster voor groendaken met intensieve beplanting, met SitaTrendy en SitaRetention Twist

1 SitaTrendy verticaal
2 SitaTrendy dakkolk isolatie-element
3 SitaTrendy isolatie-element verhogingselement

SitaRetention Twist bestaande uit:
4.1 Voetplaat
4.2 Instelschuiver
4.3 Ventilatiebuis

SitaRetention inspectierooster voor groendaken met intensieve begroeiing bestaande uit:
5.1 Gesloten afdekking
5.2 Polyurethaan afvoerelement
5.3 Geperforeerde plaat
5.4 In hoogte verstelbare rubberen voetjes

SitaTrendy verhogingselement bestaande uit:
6.1 Afvoerelement
6.2 Afdichtring

7 SitaPipe roestvrijstalen verankeringsbeugel
8 SitaPipe roestvrijstalen buis

Niet-geventileerde dakopbouw met intensieve begroeiing conform algemeen erkende vaktechnische regels met:

Intensieve dakbegroeiing/retentiedak volgens systeemaanbieder
Afdichting
Thermische isolatie
Dampscherm
Onderconstructie

Artikelselectie

SitaRetention		Artikelnummer
Inspectierooster voor groendaken voor groendaken met intensieve begroeiing
	600 mm	234040	Product tonen
	1100 mm	234099	Product tonen

SitaRetention

voor groendaken met intensieve begroeiing

Productkenmerken

Technische tekening

SitaRetention inspectierooster voor groendaken met intensieve begroeiing met SitaTrendy en SitaTrendy stuwring

SitaRetention inspectierooster voor groendaken met intensieve beplanting, met SitaTrendy en SitaRetention Twist

Toebehoren

SitaGreen

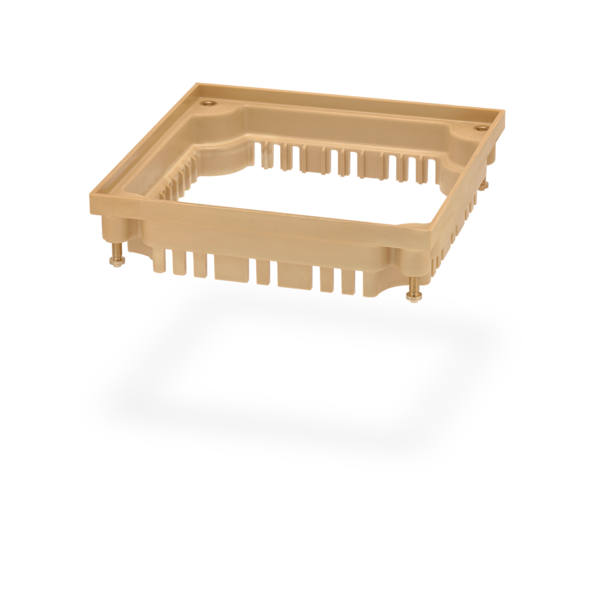

Verhogingselement
