SitaTurbo

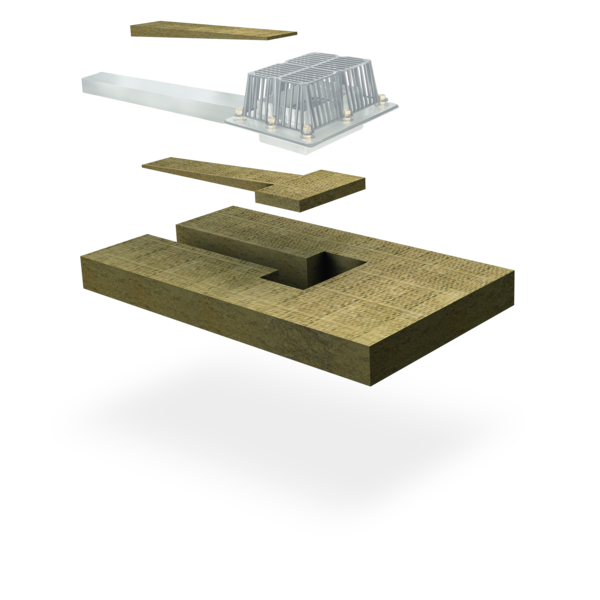

Pièce d'isolation Laine de roche

Foto_S_SitaTurbo_Daemmkoerper_Mineralwolle_mit_Gully.tif

Caractéristiques

Pose facile grâce aux pièces prédécoupées
Stabilité dimensionnelle
Résistant à la décomposition

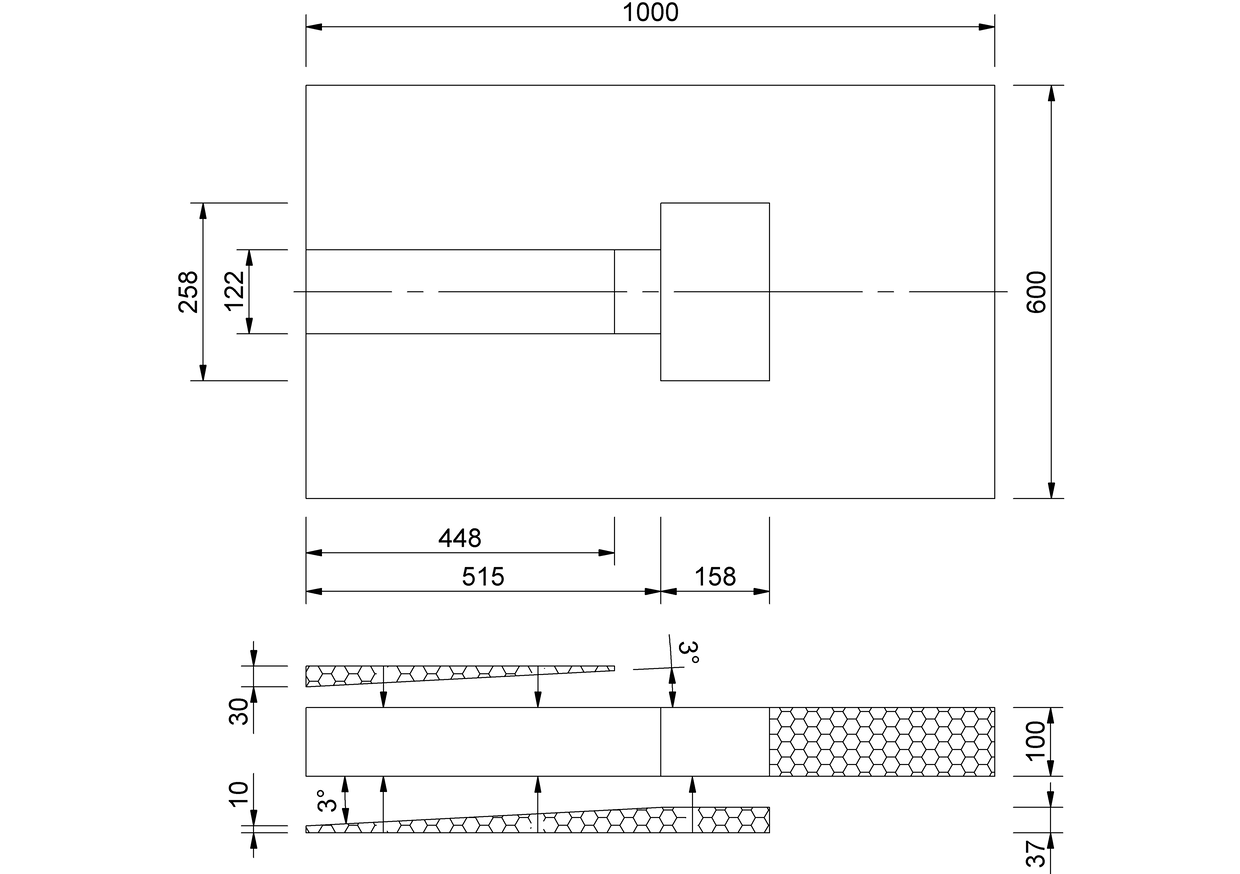

Schéma technique

SitaTurbo Pièce d'isolation en fibre minérale, groupe de conductivité thermique 040, comportement au feu A1 (non combustible), type d’application DAA dm selon DIN 4108-10, tension de compression ≥ 70 kPa. Pour l'isolation thermique et comme aide au montage lors du positionnement de la traversée dans la façade et de la plaque pare-vapeur SitaTurbo. Fourniture et pose selon règles de l'art.

Exemples d'installation

SitaTurbo pour l’évacuation principale dans une structure non ventilée

1 SitaPipe Acier inoxydable Tuyau
2 SitaPipe Acier inoxydable Collier d’attache
3 SitaPipe Acier inoxydable Collier de serrage

SitaTurbo Raccord adaptateur se compose de :
4.1 Raccord adaptateur sur tuyau de descente à section circulaire
4.2 Étanchéité à lamelles

5 SitaTurbo Plaque de recouvrement de façade
6 SitaTurbo Plaque pare-vapeur flexible
7 SitaTurbo Pièce d’isolation

SitaTurbo se compose de :
8.1 SitaTurbo Corps de base
8.2 Manchons d’étanchéité
8.3 Rondelles plates, écrous et couvercles de protection
8.4 Bride libre
8.5 Arrêt de gravier

9 SitaTurbo Manchon de raccordement
10 SitaPipe Acier inoxydable Tuyau de nettoyage

Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :

Étanchéité
Isolation thermique
Pare-vapeur
Élément porteur
Ouverture à travers l’acrotère avec bande de jonction

SitaTurbo pour l’évacuation de secours avec conduite de descente dans une structure non ventilée

1 SitaPipe Acier inoxydable Tuyau
2 SitaPipe Acier inoxydable Collier d’attache
3 SitaPipe Acier inoxydable Collier de serrage

SitaTurbo Raccord adaptateur se compose de :
4.1 Raccord adaptateur sur tuyau de descente à section circulaire
4.2 Étanchéité à lamelles

5 SitaTurbo Plaque de recouvrement de façade
6 SitaTurbo Plaque pare-vapeur flexible
7 SitaTurbo Pièce d’isolation

SitaTurbo pour l’évacuation de secours se compose de :
8.1 SitaTurbo Corps de base
8.2 Manchons d’étanchéité
8.3 Rondelles plates, écrous et couvercles de protection
8.4 Élément de retenue à bride libre
8.5 Arrêt de gravier

9. SitaTurbo Plaque de recouvrement
10 SitaTurbo Manchon de raccordement
11 SitaPipe Acier inoxydable Coude 45°

Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :

Étanchéité
Isolation thermique
Pare-vapeur
Élément porteur
Ouverture à travers l’acrotère avec bande de jonction

MultiCAD und BIM-Daten

In order for the external content to be displayed at this location, you must accept the cookies of the category "Preferences".
You can adjust the cookie settings here.

Sélection d’articles

SitaTurbo		N° d'article
Pièce d'isolation Laine de roche
Pièce d'isolation Laine de roche	SitaTurbo, SitaTurbo Max	189121	Voir le produit
