SitaTurbo

Isolatieblok Minerale wol (steenwol)

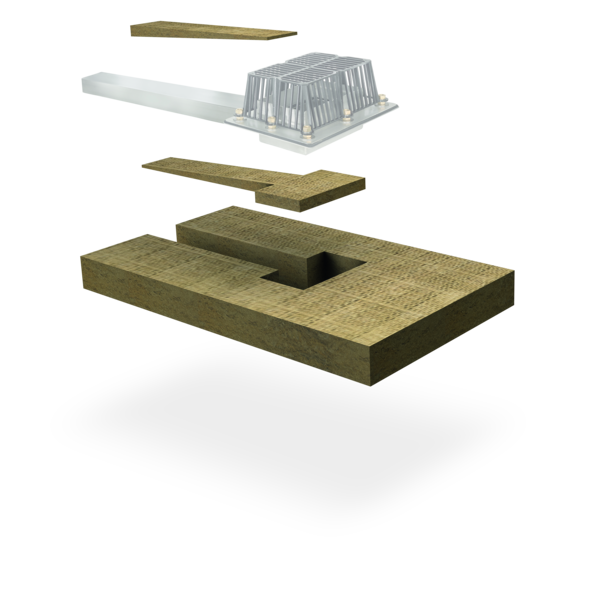

Foto_S_SitaTurbo_Daemmkoerper_Mineralwolle_mit_Gully.tif

Productkenmerken

Geprefabriceerd ontwerp = optimaal montagegemak
Maatvast
Rotbestendig

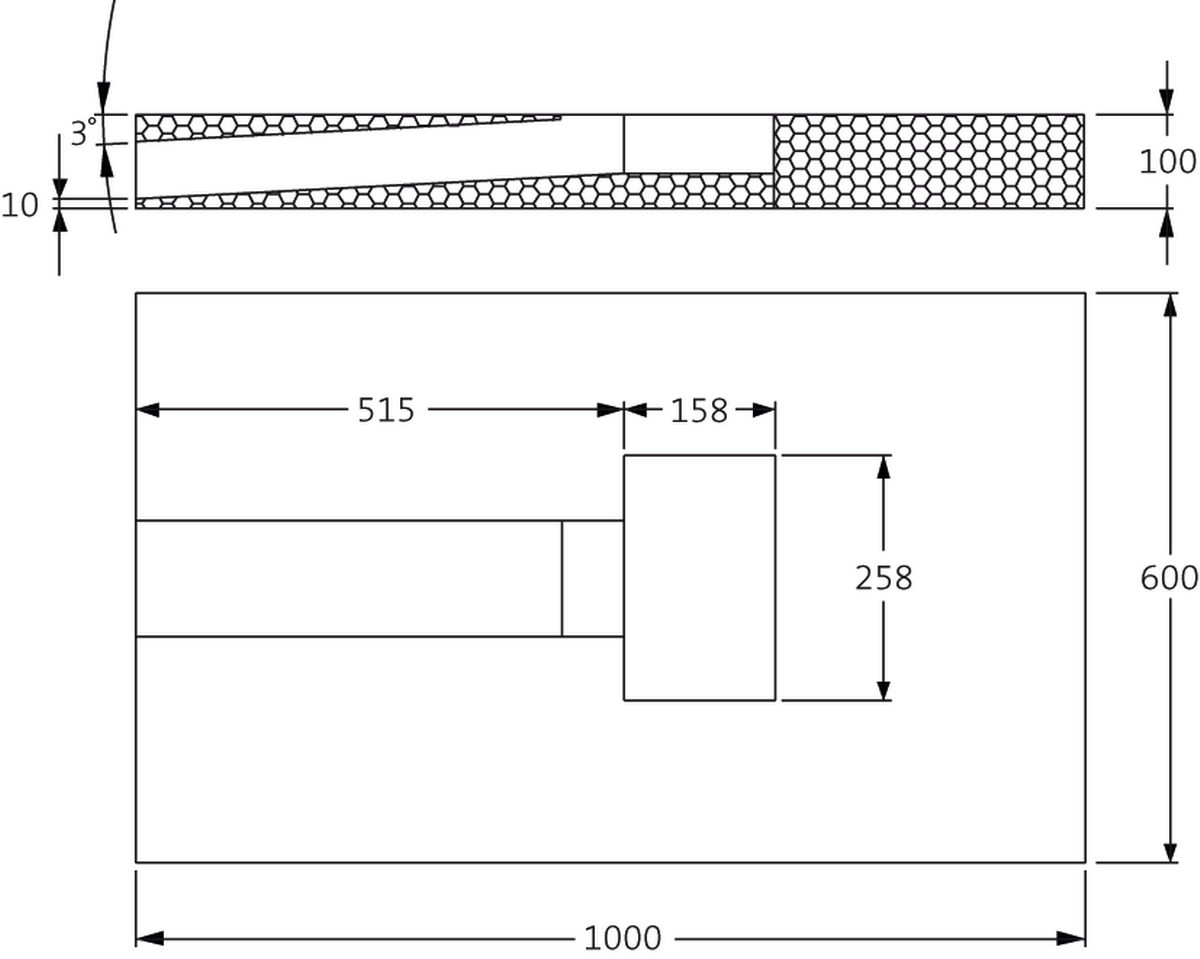

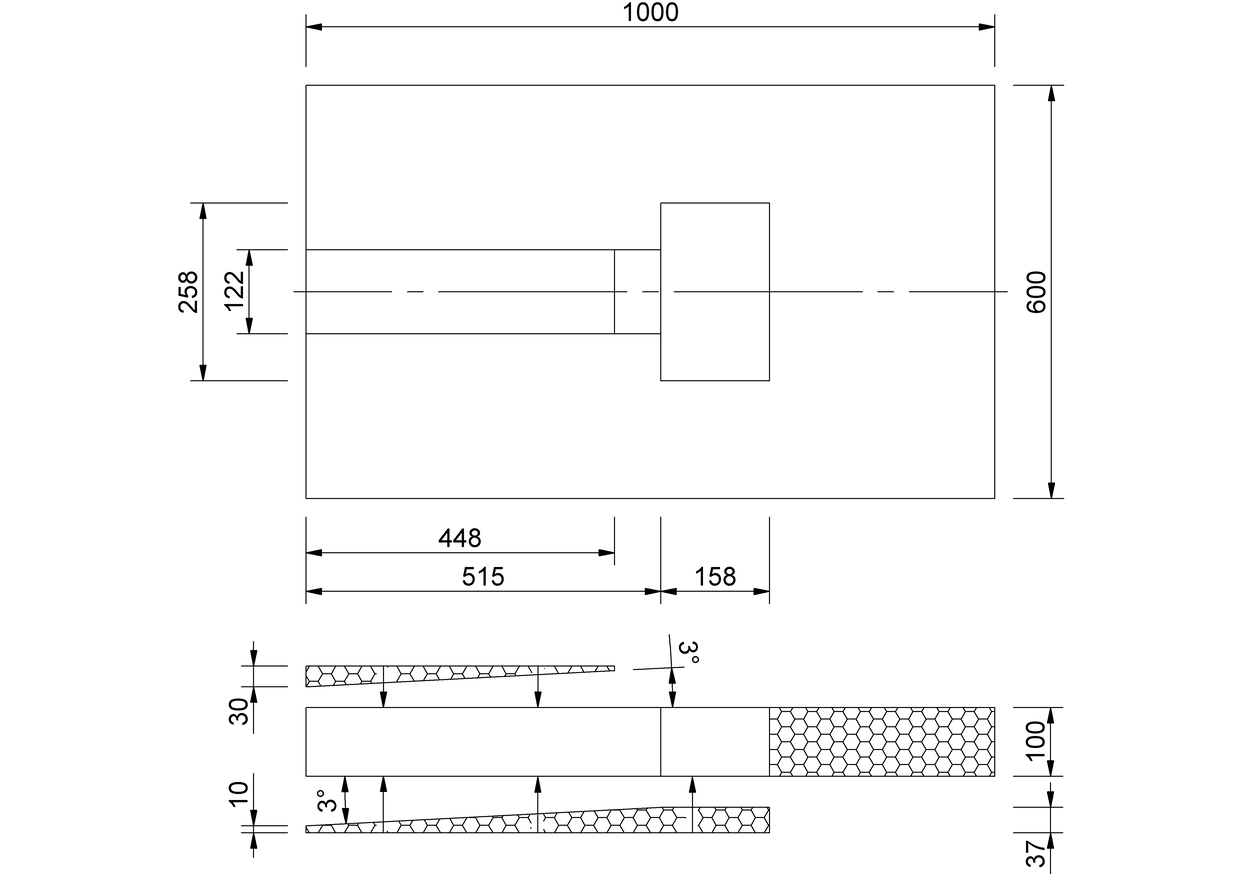

Technische tekening

SitaTurbo isolatie-element, van minerale wol, afmetingen 1000 mm x 600 mm x 100 mm, nominale waarde van de warmtegeleidbaarheid λD = 0,038 W/m*K, materiaalklasse A1 (niet brandbaar), toepassingstype DAA-dm volgens DIN 4108-10, druksterkte ≥ 70 kPa. Voor de thermische isolatie en als inbouwhulp bij de positionering van de geveldoorvoer en de SitaTurbo dampschermplaat, geleverd en deskundig ingebouwd.

Installatievoorbeelden

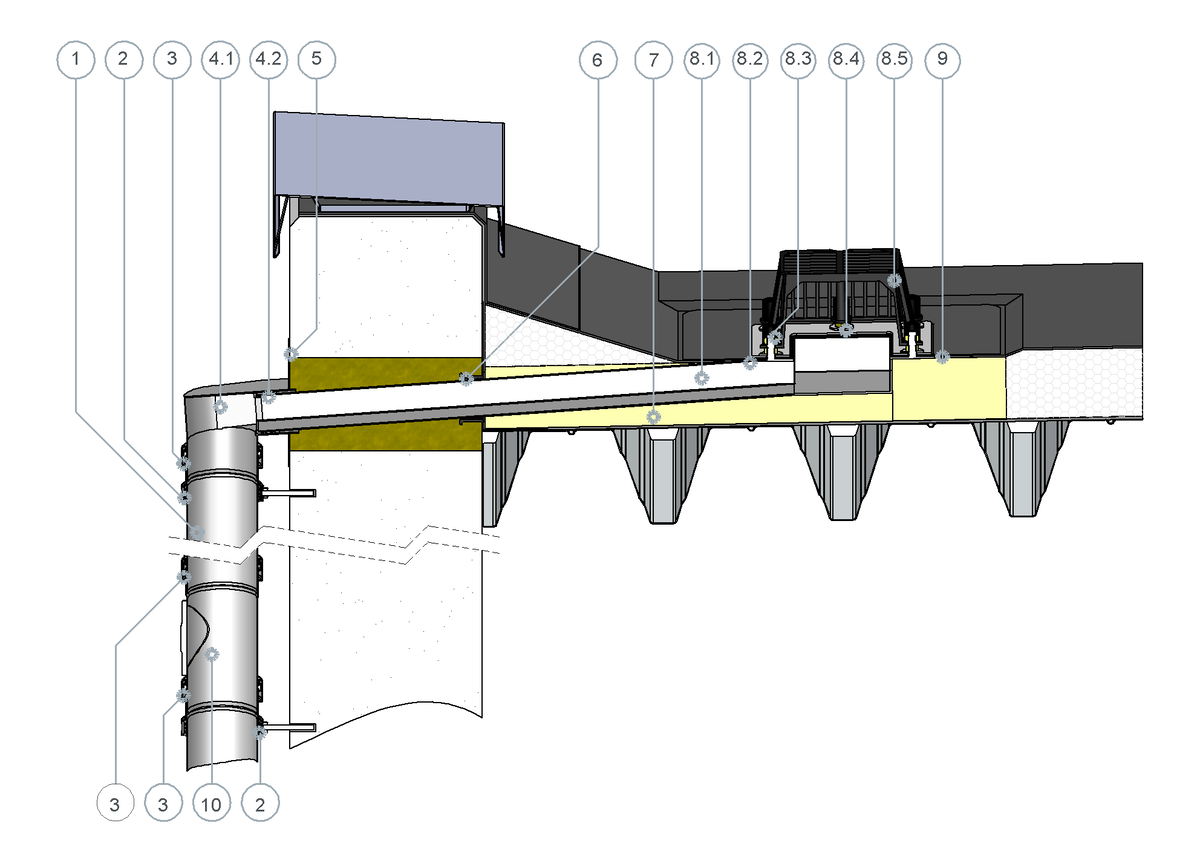

SitaTurbo als hoofdafvoer voor ongeventileerde dakconstructies

1 SitaPipe roestvrijstalen buis
2 SitaPipe buisbeugel roestvrij staal
3 SitaPipe verankeringsbeugel roestvrij staal

SitaTurbo overgangsstuk bestaande uit:
4.1 Overgangsstuk op ronde standleiding
4.2 Lamellenafdichting

5 SitaTurbo gevelafdekplaat
6 SitaTurbo flexibele dampschermplaat
7 SitaTurbo isolatie-element

SitaTurbo bestaande uit:
8.1 SitaTurbo afvoerelement
8.2 Afdichtingsslabben
8.3 Sluitringen, moeren en beschermkappen
8.4 Losse flens
8.5 Grindvanger

9 SitaTurbo aansluitslabbe
10 SitaPipe roestvrijstalen reinigingsbuis

Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:

Afdichting
Thermische isolatie
Dampscherm
Onderconstructie
Opening in de dakopstand met voegband

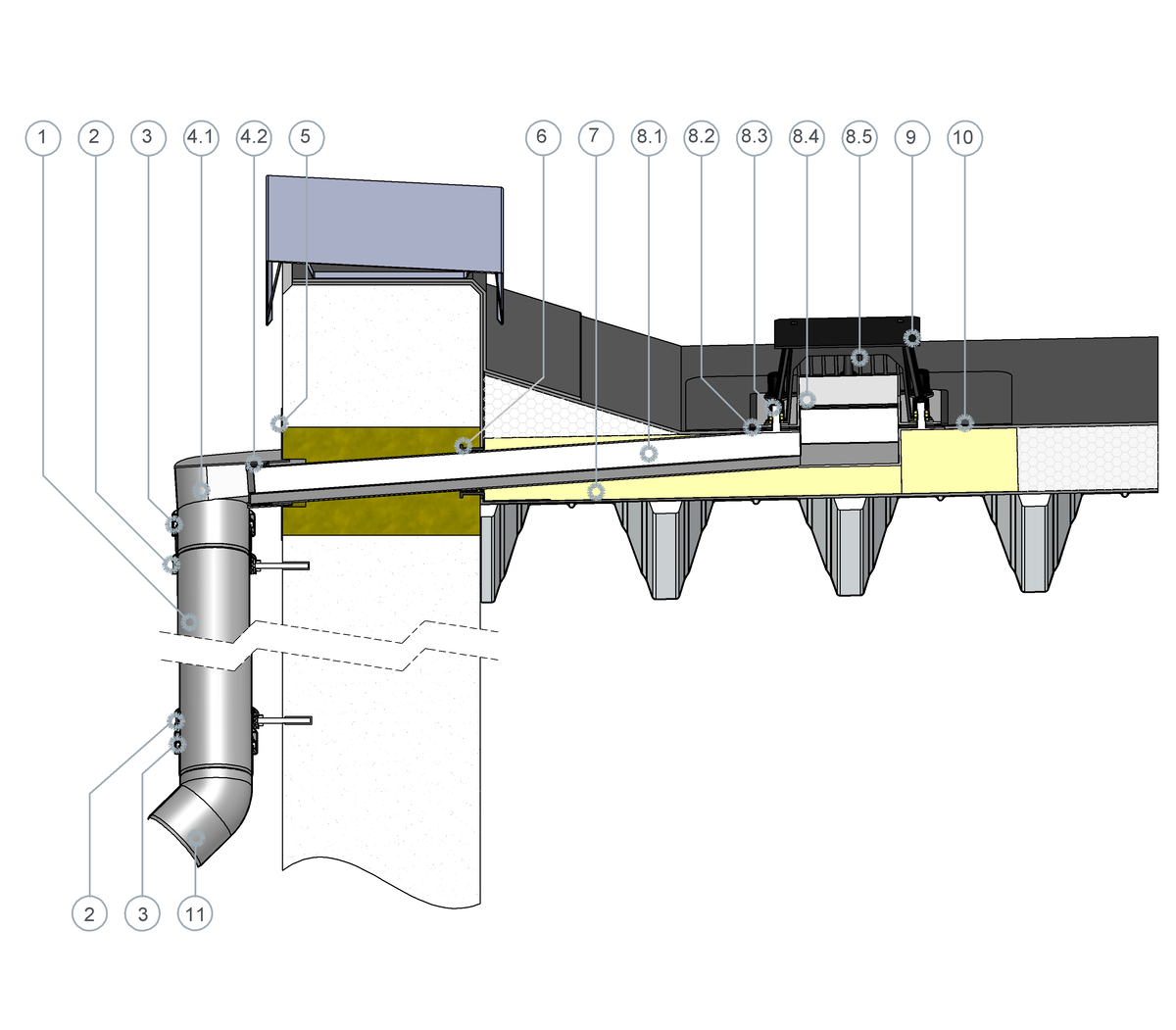

SitaTurbo als noodafvoer met standleiding voor ongeventileerde dakconstructies

1 SitaPipe Edelstahl buis
2 SitaPipe Edelstahl buisbeugel
3 SitaPipe Edelstahl borgklem

SitaTurbo overgangsstuk bestaande uit:
4.1 Overgangsstuk naar ronde standleiding
4.2 Lamellenafdichting

5 SitaTurbo gevelafdekplaat
6 SitaTurbo flexibele dampschermplaat
7 SitaTurbo isolatieblok

SitaTurbo voor noodafvoer, bestaande uit:
8.1 SitaTurbo afvoerelement
8.2 Afdichtmanchetten
8.3 Sluitringen, moeren en beschermkappen
8.4 Overloop/losse flens
8.5 Grindvang

9 SitaTurbo afdekplaat
10 SitaTurbo aansluitslabbe
11 SitaPipe bocht 45° roestvrij staal

Niet-geventileerde dakconstructie volgens de aaRdT met:

Afdichting
Warmte-isolatie
Dampscherm
Onderconstructie
Opening in de dakopstand met voegband

MultiCAD und BIM-Daten

In order for the external content to be displayed at this location, you must accept the cookies of the category "Preferences".
You can adjust the cookie settings here.

Artikelselectie

SitaTurbo		Artikelnummer
Isolatieblok Minerale wol (steenwol) 100 mm
Isolatieblok Minerale wol (steenwol) 100 mm	SitaTurbo, SitaTurbo Max	189121	Product tonen
