SitaTurbo
Dämmkörper Mineralwolle
Eigenschaften
- Einfach einzusetzen durch vorgefertigte Konturen
- Maßstabil
- Verrottungsfest

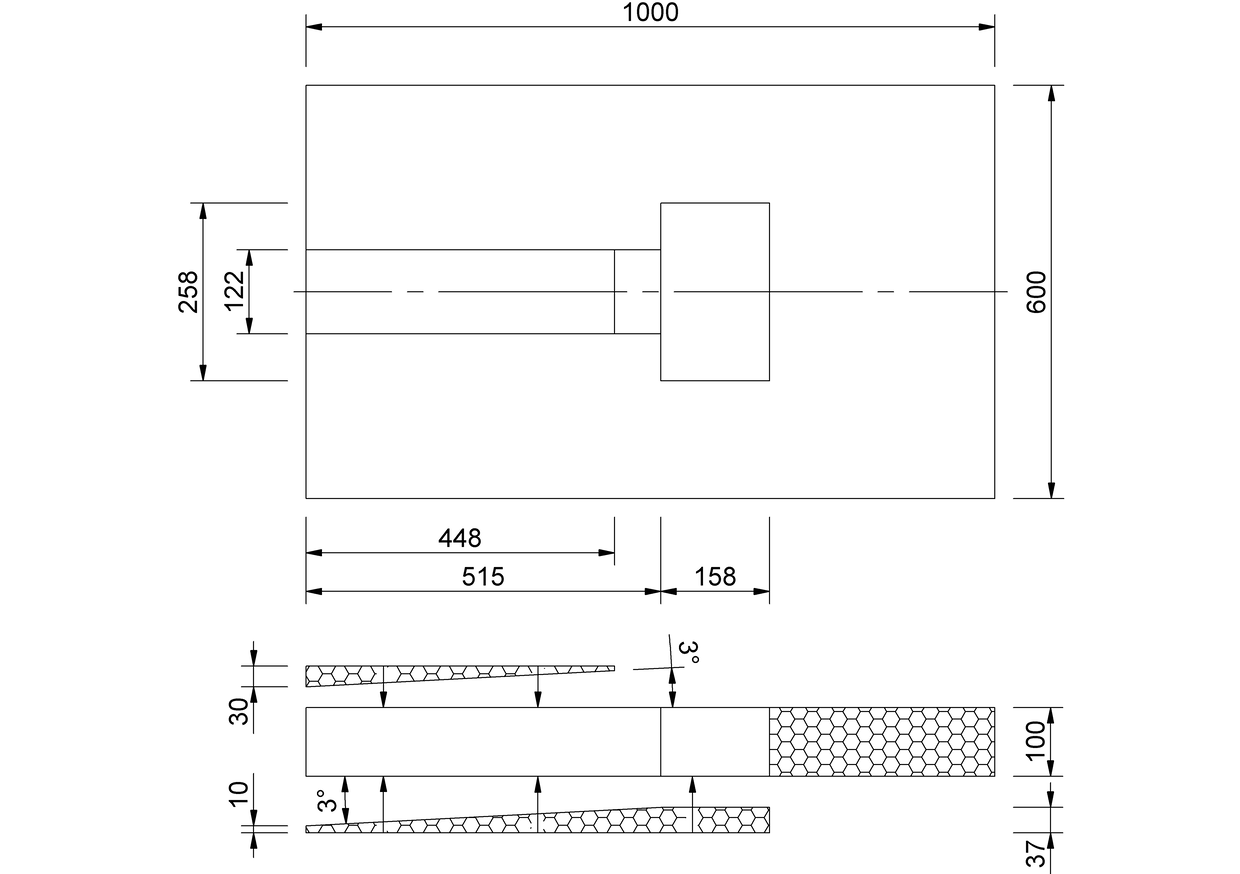

Technische Zeichnung
Leistungstext
Einbaubeispiele
MultiCAD und BIM-DatenAUSSCHREIBEN.DE
Downloads
DWG TZ_DB_SitaTurbo_Daemmkoerper_MiWo.DWG
Artikelauswahl
SitaTurbo Dämmkörper aus Mineralfaser, Brandverhalten A1 (nicht brennbar), Anwendungstyp DAA dm nach DIN 4108-10, Druckspannung ≥ 70 kPa, Bemessungswert der Wärmeleitfähigkeit λʙ=0,038 W/m*K. Zur Wärmedämmung und als Einbauhilfe bei der Positionierung des Fassadendurchbruchs und der SitaTurbo Dampfsperrplatte, liefern und fachgerecht einbauen.

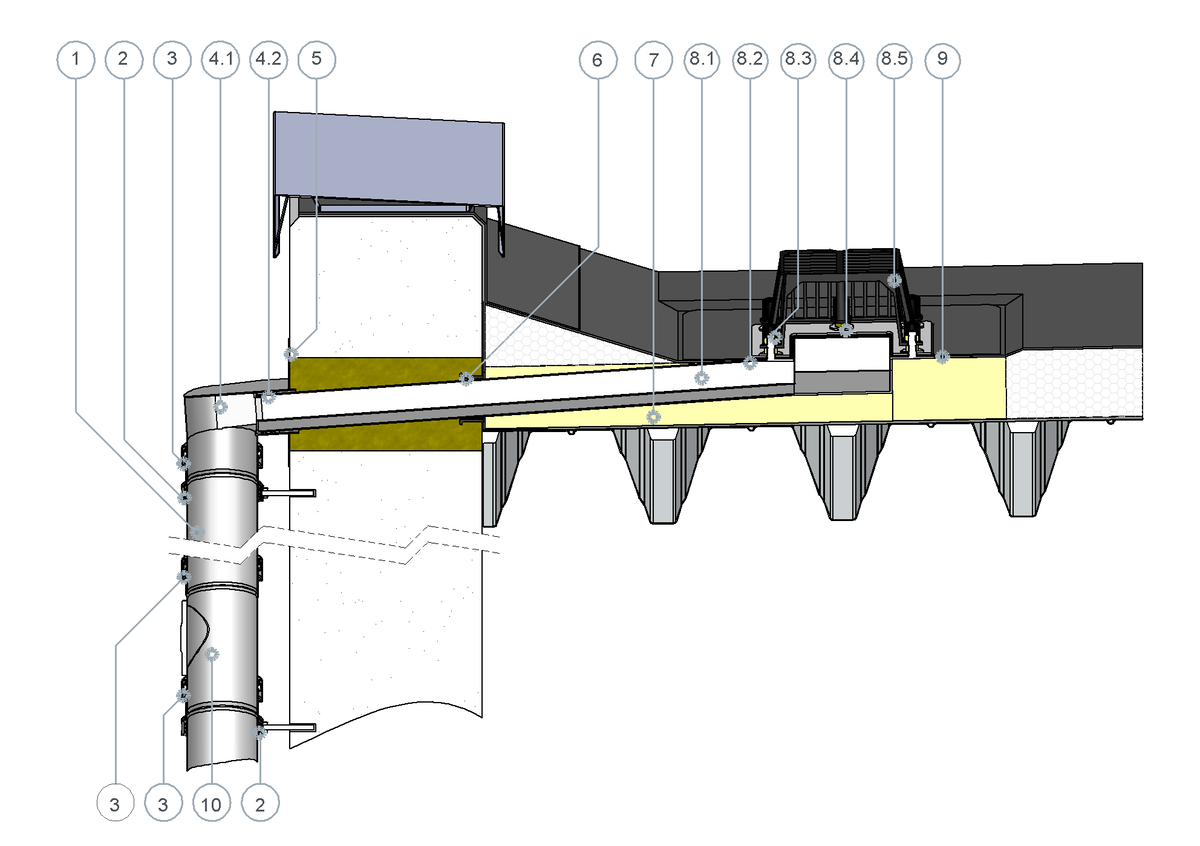

SitaTurbo für die Hauptentwässerung im nicht belüfteten Dachaufbau
1 SitaPipe Edelstahl Rohr
2 SitaPipe Edelstahl Rohrschelle
3 SitaPipe Edelstahl Sicherungsschelle
SitaTurbo Übergangsstück bestehend aus:
4.1 Übergangsstück auf rundes Fallrohr
4.2 Lamellendichtung
5 SitaTurbo Fassaden-Abdeckplatte
6 SitaTurbo Dampfsperrplatte flex
7 SitaTurbo Dämmkörper
SitaTurbo bestehend aus:
8.1 SitaTurbo Grundkörper
8.2 Dichtmanschetten
8.3 Unterlegscheiben, Muttern und Schutzkappen
8.4 Losflansch
8.5 Kiesfang
9 SitaTurbo Anschlussmanschette
10 SitaPipe Edelstahl Reinigungsrohr
2 SitaPipe Edelstahl Rohrschelle
3 SitaPipe Edelstahl Sicherungsschelle
SitaTurbo Übergangsstück bestehend aus:
4.1 Übergangsstück auf rundes Fallrohr
4.2 Lamellendichtung
5 SitaTurbo Fassaden-Abdeckplatte
6 SitaTurbo Dampfsperrplatte flex
7 SitaTurbo Dämmkörper
SitaTurbo bestehend aus:
8.1 SitaTurbo Grundkörper
8.2 Dichtmanschetten
8.3 Unterlegscheiben, Muttern und Schutzkappen
8.4 Losflansch
8.5 Kiesfang
9 SitaTurbo Anschlussmanschette
10 SitaPipe Edelstahl Reinigungsrohr
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
- Attikadurchbruch mit Fugenband

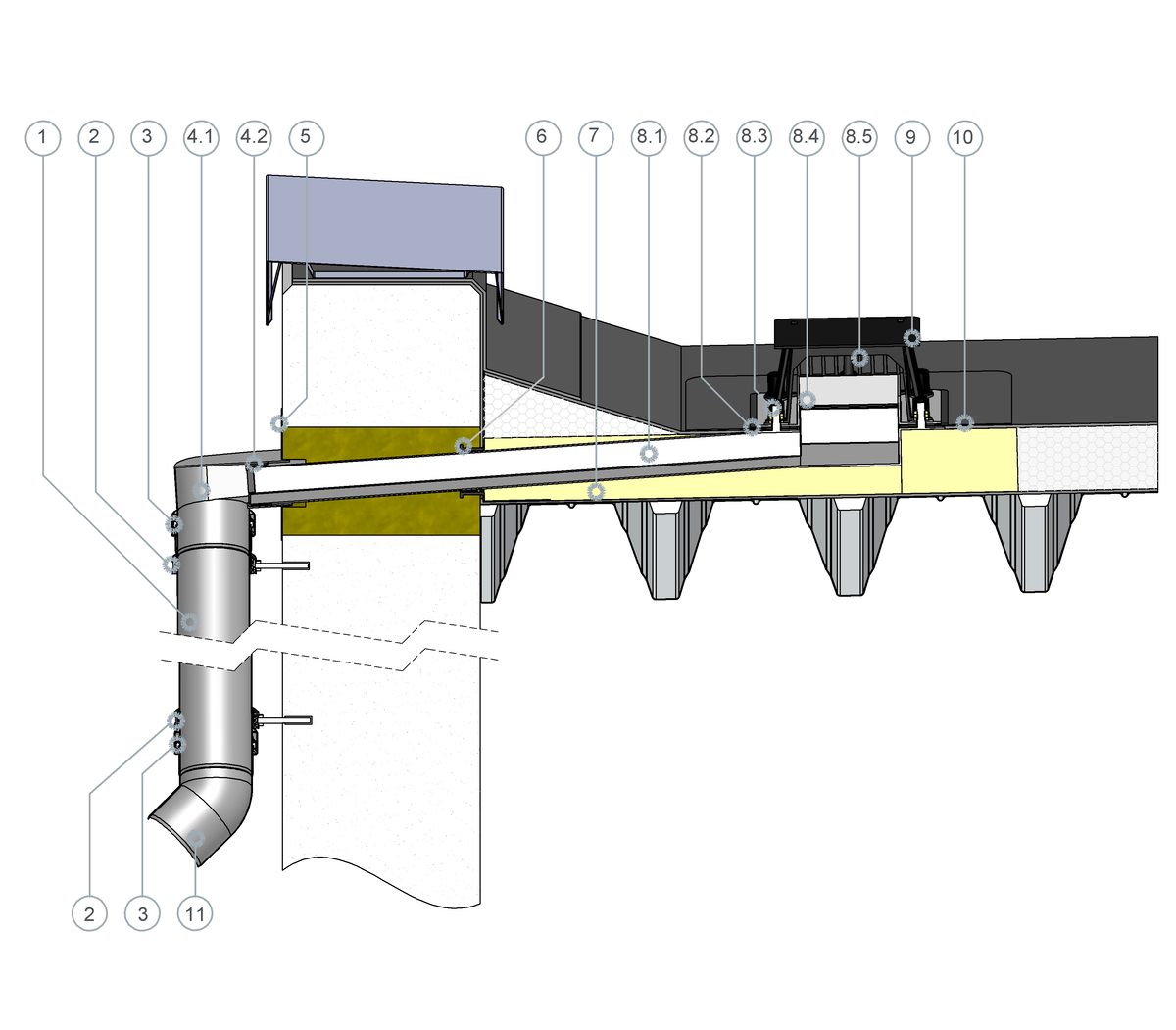

SitaTurbo für die Notentwässerung mit Fallleitung im nicht belüfteten Dachaufbau
1 SitaPipe Edelstahl Rohr
2 SitaPipe Edelstahl Rohrschelle
3 SitaPipe Edelstahl Sicherungsschelle
SitaTurbo Übergangsstück bestehend aus:
4.1 Übergangsstück auf rundes Fallrohr
4.2 Lamellendichtung
5 SitaTurbo Fassaden-Abdeckplatte
6 SitaTurbo Dampfsperrplatte flex
7 SitaTurbo Dämmkörper
SitaTurbo für die Notentwässerung bestehend aus:
8.1 SitaTurbo Grundkörper
8.2 Dichtmanschetten
8.3 Unterlegscheiben, Muttern und Schutzkappen
8.4 Anstau-Losflansch
8.5 Kiesfang
9 SitaTurbo Abdeckplatte
10 SitaTurbo Anschlussmanschette
11 SitaPipe Edelstahl Bogen 45°
2 SitaPipe Edelstahl Rohrschelle
3 SitaPipe Edelstahl Sicherungsschelle
SitaTurbo Übergangsstück bestehend aus:
4.1 Übergangsstück auf rundes Fallrohr
4.2 Lamellendichtung
5 SitaTurbo Fassaden-Abdeckplatte
6 SitaTurbo Dampfsperrplatte flex
7 SitaTurbo Dämmkörper
SitaTurbo für die Notentwässerung bestehend aus:
8.1 SitaTurbo Grundkörper
8.2 Dichtmanschetten
8.3 Unterlegscheiben, Muttern und Schutzkappen
8.4 Anstau-Losflansch
8.5 Kiesfang
9 SitaTurbo Abdeckplatte
10 SitaTurbo Anschlussmanschette
11 SitaPipe Edelstahl Bogen 45°
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
- Attikadurchbruch mit Fugenband
Damit die externen Inhalte an dieser Stelle
angezeigt werden können, müssen Sie die
Cookies der Kategorie „Präferenzen“
akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Damit die externen Inhalte an
dieser Stelle angezeigt werden
können, müssen Sie die Cookies
der Kategorie „Präferenzen“
akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Technische Zeichnungen
PDF TechnischeZeichnung_189121_de.pdfDWG TZ_DB_SitaTurbo_Daemmkoerper_MiWo.DWG
| SitaTurbo | Artikel Nr. | ||
|---|---|---|---|
Dämmkörper Mineralwolle | |||
| SitaTurbo, SitaTurbo Max | 189121 | Zum Produkt |
