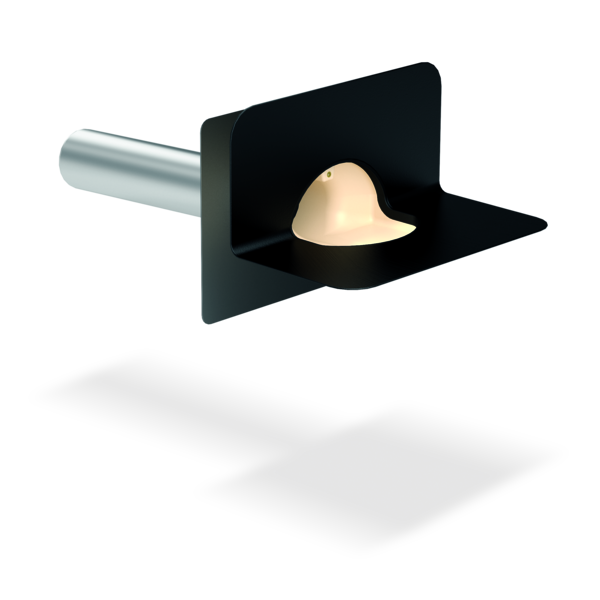

SitaVasant
Avaloir d’acrotère
- Produits
SitaVasant
Avaloir d’acrotère
Caractéristiques
- Résistant aux intempéries (rayonnements UV/IR, précipitations, température, ozone, etc.)
- Résistant aux chocs
- Durable

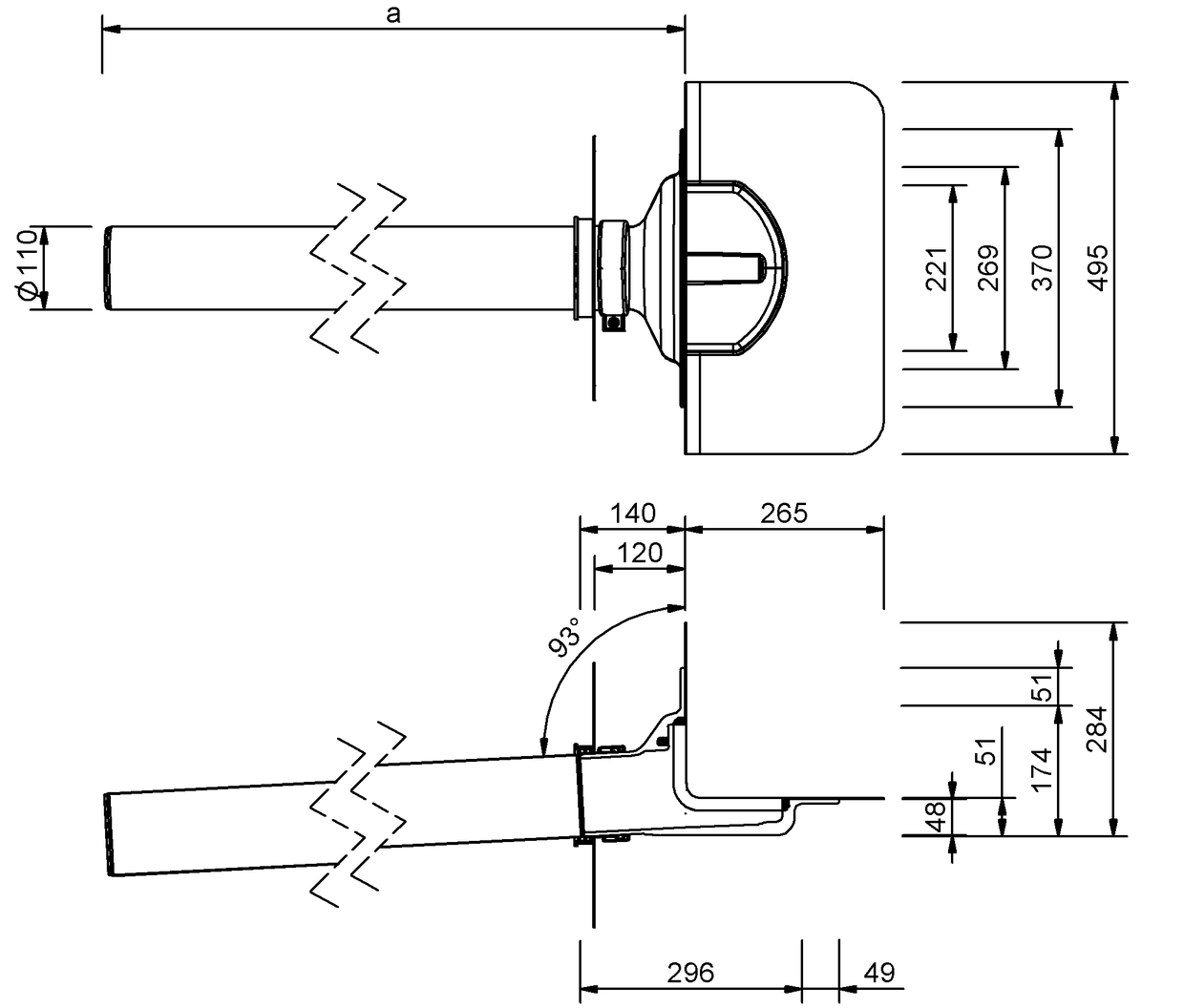

Schéma technique
| Diamètre nominal DN | Diamètre extérieur DE (mm) | Percée / percement (mm) | a (mm) |
|---|---|---|---|
| 100 | 110 | 170 | 642 |
| 100 | 110 | 170 | 1142 |
Texte explicatif
Débit
Débit selon NBN EN 1253-2 in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Exemples d'installation
MultiCAD und BIM-Daten
Sélection d’articles
SitaVasant à monter directement dans l’acrotère, en polyuréthane, avec manchon de raccordement adapté, diamètre nominal DN 100, débit de 3,1 l/s pour un niveau d’eau maximal de 35 mm sur la conduite de descente, naissance très basse de 48 mm, en kit avec tuyau de raccordement et collier de serrage en acier inoxydable, numéro de matériau 1.4301 et plaque pare-vapeur flexible, pour l’évacuation gravitaire - fourniture et pose dans les règles de l’art.
|
Niveau d’eau (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Longueur d'embout | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 1000 mm | 0.5 | 0.9 | 1.6 | 2 | 2.3 | 2.7 | 3 | 3.4 | 3.6 | 4 | 4.5 | 4.8 | 5.3 | 5.6 | 6.1 | 6.8 | 7.2 | 7.7 | 8.1 | 8.4 |
| 500 mm | 0.5 | 0.9 | 1.6 | 2 | 2.3 | 2.7 | 3 | 3.4 | 3.6 | 4 | 4.5 | 4.8 | 5.3 | 5.6 | 6.1 | 6.8 | 7.2 | 7.7 | 8.1 | 8.4 |
SitaVasant avec arrêt de gravier dans une structure non ventilée
1 SitaPipe Acier inoxydable Tuyau
2 SitaPipe Acier inoxydable Collier d’attache
3 SitaPipe Acier inoxydable Collier de serrage
4 SitaPipe Acier inoxydable Coude
5 SitaAttika Plaque de recouvrement de façade
6 SitaMore Manchon d’étanchéité
SitaVasant se compose de :
7.1 Tuyau
7.2 Plaque pare-vapeur
7.3 Collier de serrage
7.4 Avaloir
8 SitaVasant Arrêt de gravier
2 SitaPipe Acier inoxydable Collier d’attache
3 SitaPipe Acier inoxydable Collier de serrage
4 SitaPipe Acier inoxydable Coude
5 SitaAttika Plaque de recouvrement de façade
6 SitaMore Manchon d’étanchéité
SitaVasant se compose de :
7.1 Tuyau
7.2 Plaque pare-vapeur
7.3 Collier de serrage
7.4 Avaloir
8 SitaVasant Arrêt de gravier
Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
