SitaVasant
Afvoerkolk doorheen de dakopstand
- Producten
SitaVasant
Afvoerkolk doorheen de dakopstand
Productkenmerken
- Ongevoelig voor weersinvloeden (UV-/IR-straling, neerslag, temperatuur, ozon, enz.)
- Slag- en stootvast
- Lange levensduur

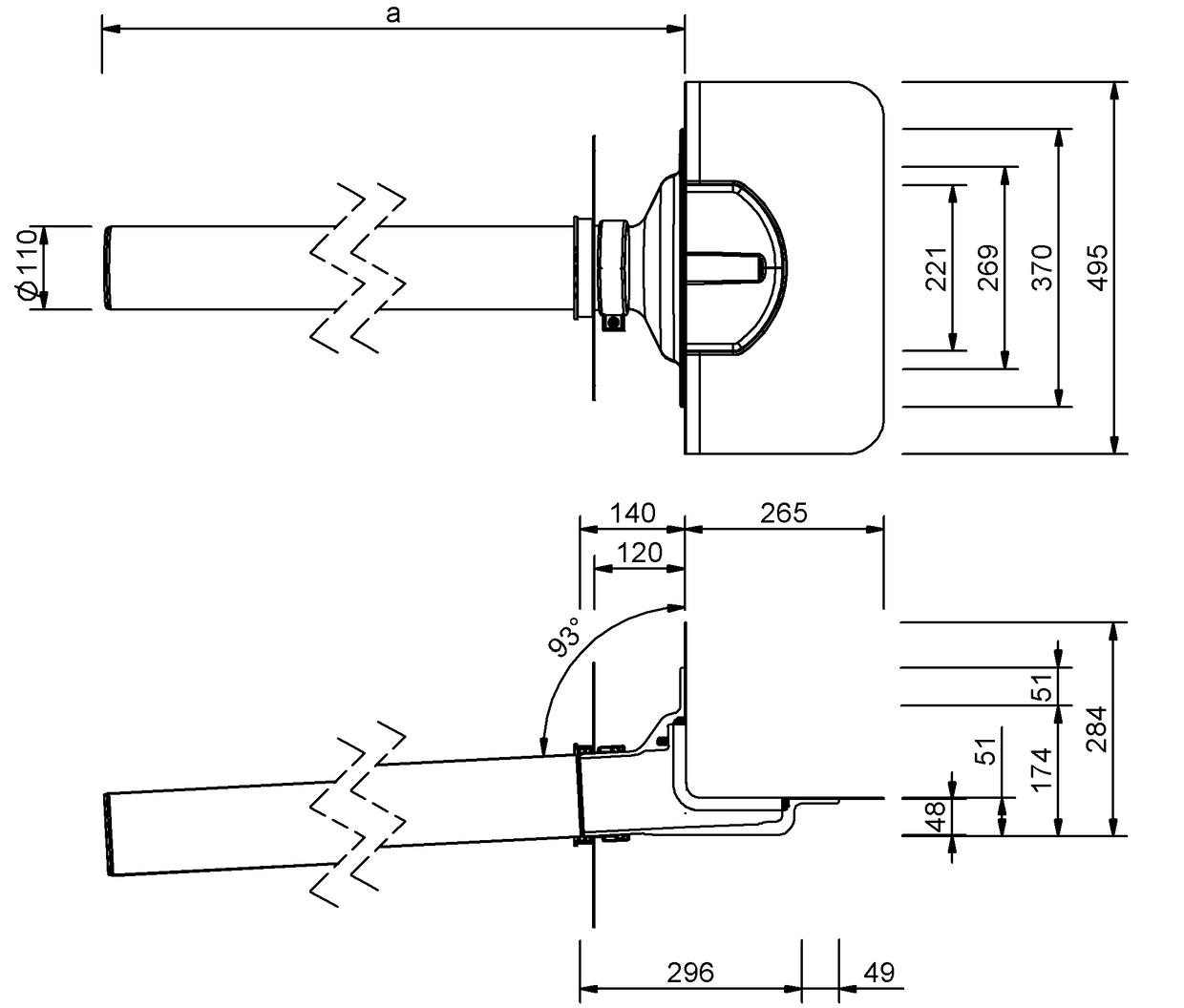

Technische tekening
| Nominale diameter DN | Buitendiameter OD (mm) | Doorbreking/kernboring (mm) | a (mm) |
|---|---|---|---|
| 100 | 110 | 170 | 642 |
| 100 | 110 | 170 | 1142 |
Prestatiebeschrijving
Afvoercapaciteit
Afvoercapaciteit conform NBN EN 1253-2 in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Installatievoorbeelden
MultiCAD und BIM-Daten
Artikelselectie

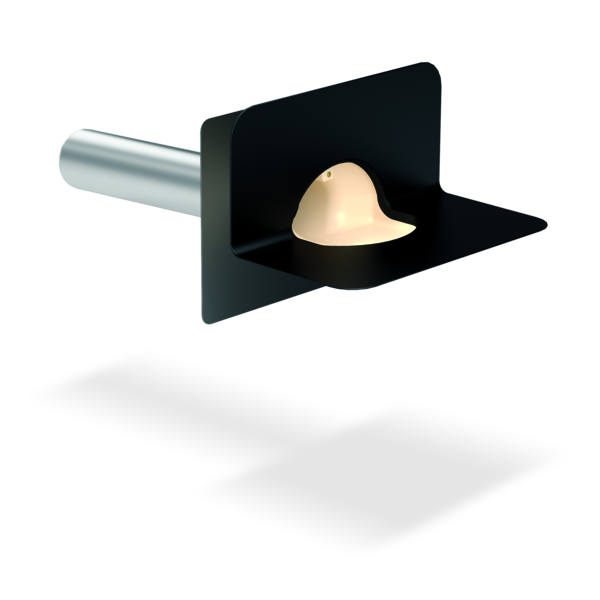

SitaVasant voor directe inbouw in de dakopstand, van polyurethaan, met aansluitslabbe volgens specificatie, met nominale diameter DN 100, afvoercapaciteit 3,1 l/s bij 35 mm waterstand aan de afvoerleiding, zeer lage inlooptrechter van 48 mm, als set inclusief aansluitpijp en roestvrijstalen verankeringsbeugel, materiaalnummer 1.4301 en flexibele dampschermplaat, voor gravitaire afvoer, geleverd en deskundig ingebouwd.
|
Waterstand (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Aansluitlengte | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 1000 mm | 0.5 | 0.9 | 1.6 | 2 | 2.3 | 2.7 | 3 | 3.4 | 3.6 | 4 | 4.5 | 4.8 | 5.3 | 5.6 | 6.1 | 6.8 | 7.2 | 7.7 | 8.1 | 8.4 |
| 500 mm | 0.5 | 0.9 | 1.6 | 2 | 2.3 | 2.7 | 3 | 3.4 | 3.6 | 4 | 4.5 | 4.8 | 5.3 | 5.6 | 6.1 | 6.8 | 7.2 | 7.7 | 8.1 | 8.4 |
SitaVasant met grindvanger in niet-geventileerde dakconstructie
1 SitaPipe roestvrijstalen buis
2 SitaPipe buisbeugel roestvrij staal
3 SitaPipe verankeringsbeugel roestvrij staal
4 SitaPipe roestvrijstalen bocht
5 SitaAttika gevelafdekplaat
6 SitaMore afdichtslabbe
SitaVasant bestaande uit:
7.1 Buis
7.2 Dampschermplaat
7.3 Verankeringsbeugel
7.4 Dakkolk
8 SitaVasant Kiesfang
2 SitaPipe buisbeugel roestvrij staal
3 SitaPipe verankeringsbeugel roestvrij staal
4 SitaPipe roestvrijstalen bocht
5 SitaAttika gevelafdekplaat
6 SitaMore afdichtslabbe
SitaVasant bestaande uit:
7.1 Buis
7.2 Dampschermplaat
7.3 Verankeringsbeugel
7.4 Dakkolk
8 SitaVasant Kiesfang
Niet-geventileerde dakconstructie volgens de aaRdT met:
- Afdichting
- Warmte-isolatie
- Dampscherm
- Onderconstructie
