SitaVent Fireguard®
Conduit de ventilation de protection incendie
- Produits
Ventilation
Conduit de ventilation de protection incendie
Caractéristiques
- Résistant aux intempéries (rayonnements UV/IR, précipitations, température, ozone, etc.)
- Résistant aux chocs
- Durable

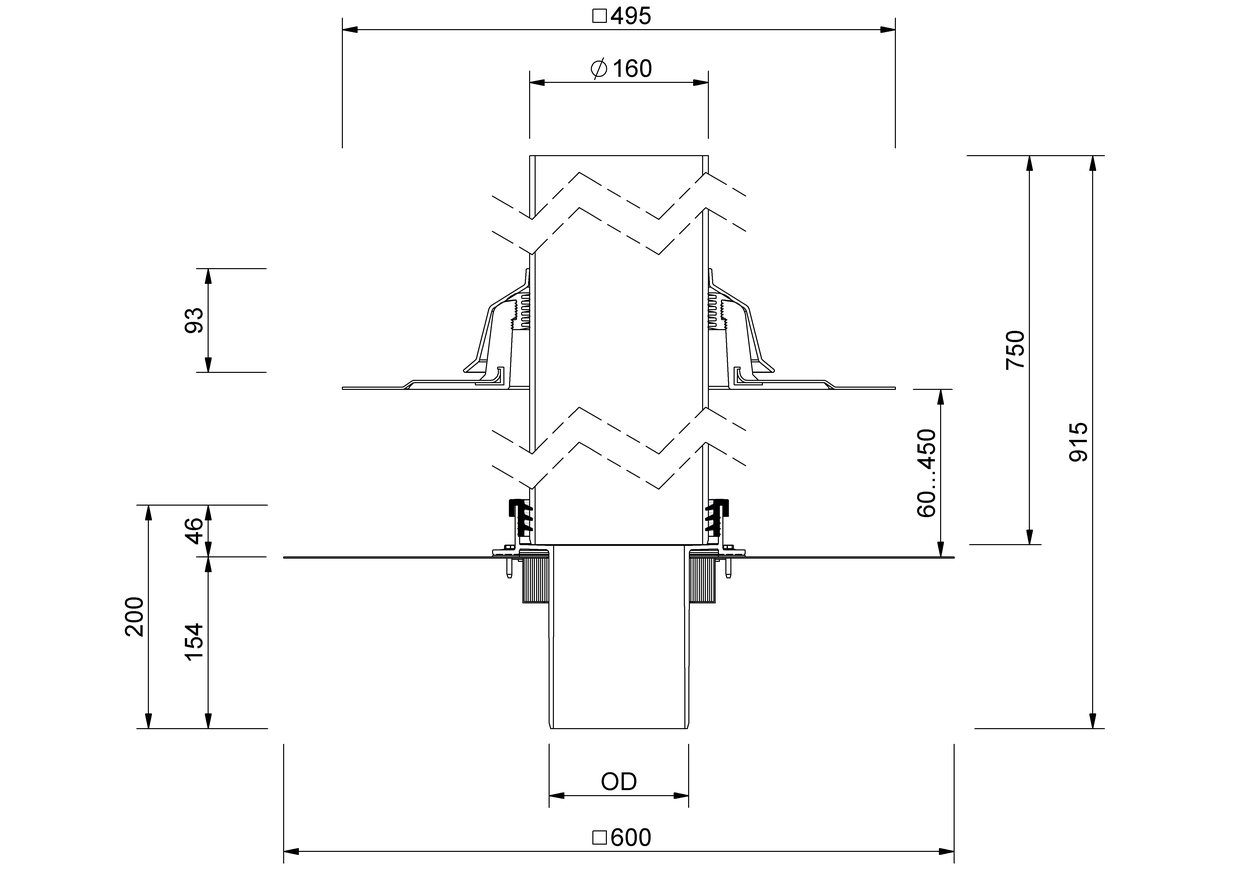

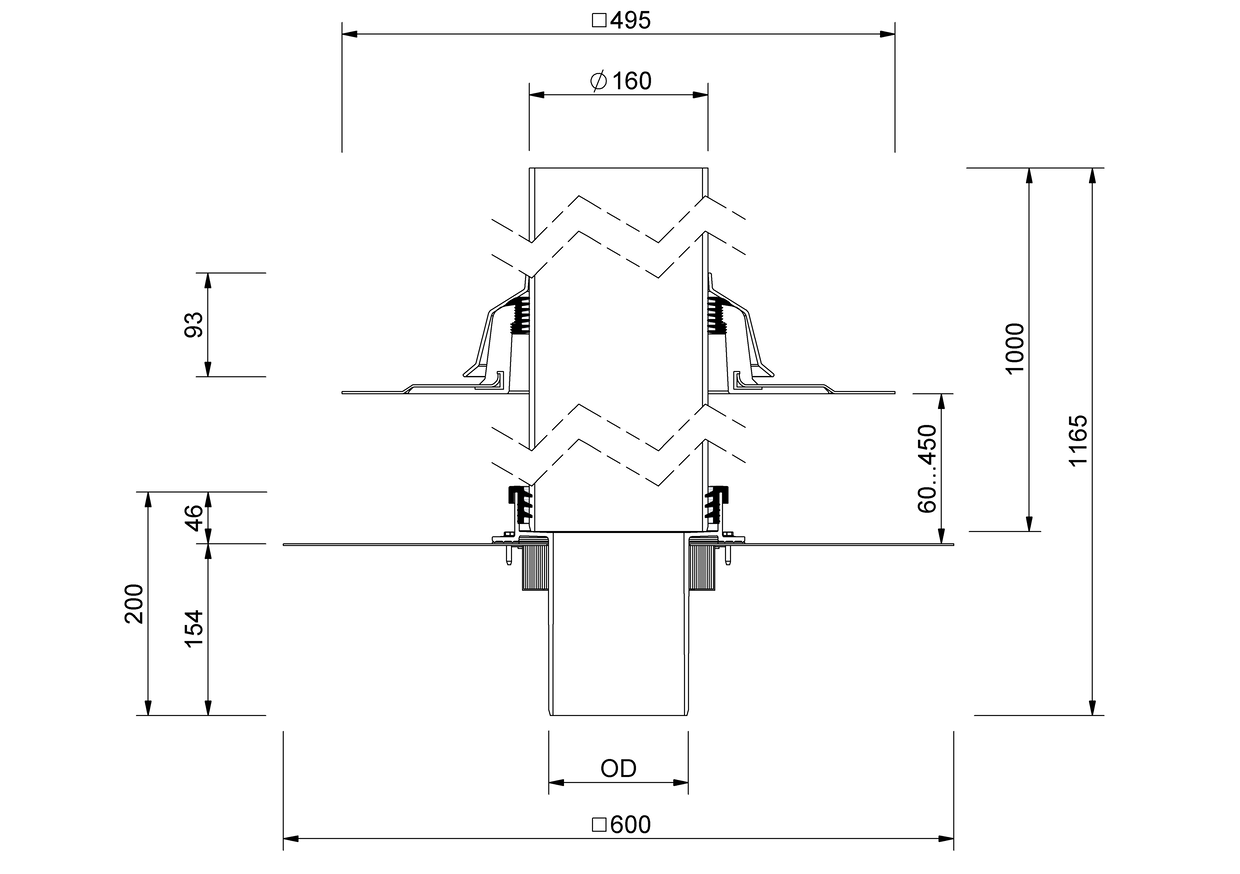

Schéma technique
| Diamètre nominal DN | Diamètre extérieur DE (mm) | Percée / percement (mm) | Ouverture (mm x mm) | Traversement de l’isolant min. (mm) | Traversement de l’isolant max. (mm) |
|---|---|---|---|---|---|
| 70 | 75 | 185 | 150 mm x 150 mm | 60 | 450 |
| 150 | 160 | 300 | 300 mm x 300 mm | 60 | 450 |
| 100 | 110 | 235 | 190 mm x 190 mm | 60 | 450 |
| 125 | 125 | 255 | 200 mm x 200 mm | 60 | 450 |
SitaVent Fireguard® pour la protection incendie préventive et pour empêcher la propagation du feu par des petits percements de bas en haut inflammables, selon DIN 18234 parties 3 et 4. Se compose de : corps de base en PE, collerette pour fixation à la tôle de renfort et pour le serrage du pare-vapeur, plaque de base avec manchon de raccordement adapté intégré fixe (495 x 495 mm), tuyau PE, DN/DE 150/160, longueur de 750 mm, épaisseurs d’isolant de 60 à 450 mm, bague d'étanchéité à sept lèvres et déflecteur de pluie en polyamide. Pour le raccordement direct de tuyaux par manchon d'assemblage, avec manchon d’étanchéité et tôle de renfort selon NBN EN 1090-4, avec manchon coupe-feu prémonté. Fourniture et pose selon les règles de l’art.

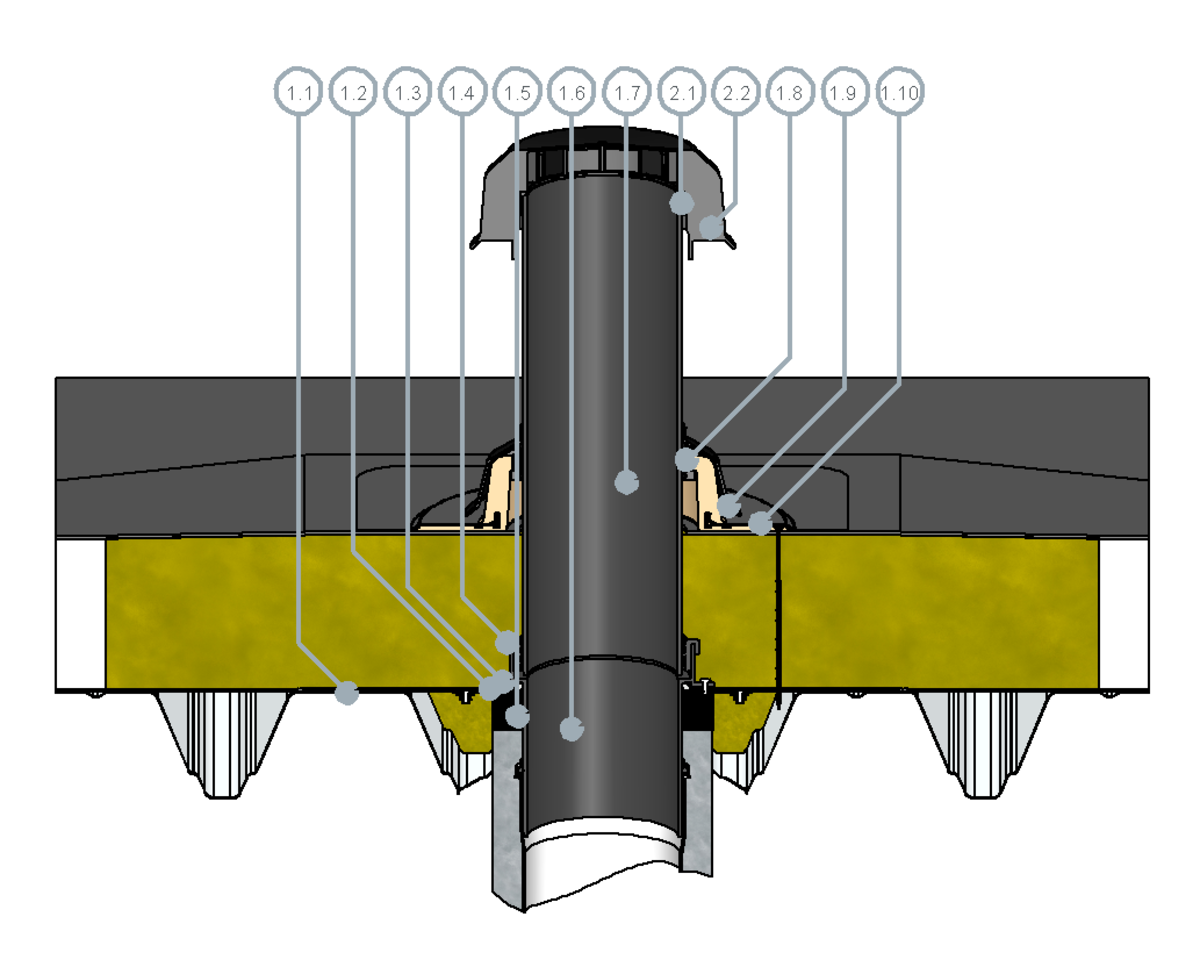

SitaVent Fireguard® dans une toiture non ventilée
1.1 Tôle de renfort
1.2 Manchon d’étanchéité
1.3 Vis autoperceuse
1.4 Joint
1.5 Manchon coupe-feu
1.6 Corps de base en PE
1.7 Tuyau de raccordement
1.8 Bague d’étanchéité
1.9 Déflecteur de pluie
1.10 Plaque de base
SitaVent Coiffe antipluie se compose de :
2.1 Bague de fixation
2.2 Corps de base
- Étanchéité
- Isolation thermique ininflammable, min. 1,0 m x 1,0 m
- Pare-vapeur
- Charge ininflammable
- Plaque nervurée
