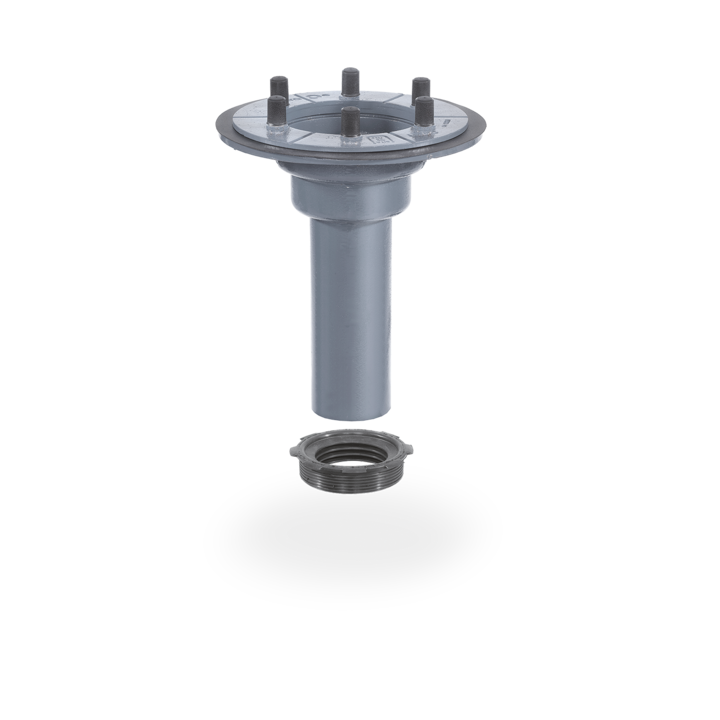

Detail

SitaMulti DN 125

Gravitaire dakkolk

Productkenmerken

Bestelnummer

400699

Materiaal

gietijzer

Doorbreking/kernboring (mm)

250 mm

Aansluitlengte

286 mm

Kolkhoogte

114 mm

Binnendiameter kolk

189 mm

Min. temperatuurbestendigheid

-20 °C

Materiaalklasse

Euroklasse A1 (A1) onbrandbaar

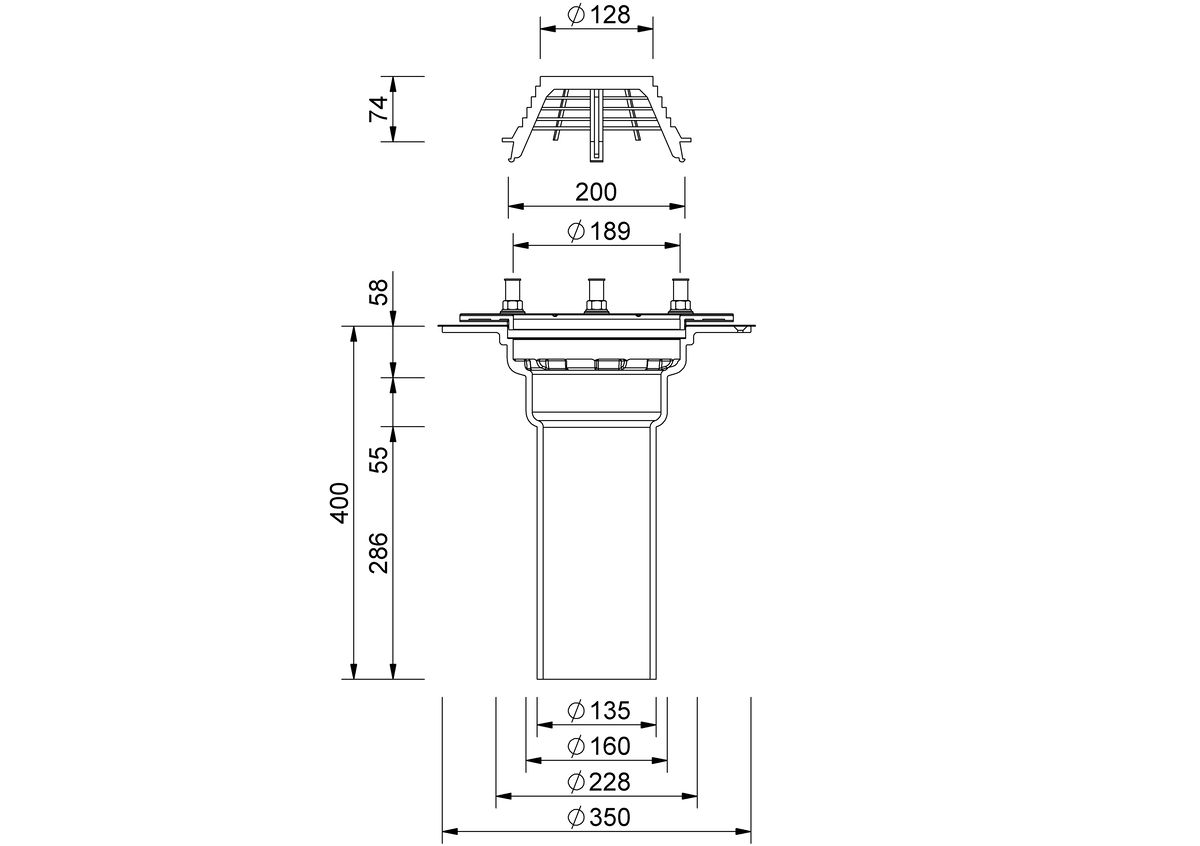

Technische tekening

De SitaMulti dakkolk verlegt de grenzen van veelzijdigheid. De brandweerstand maakt deze dakkolken inzetbaar overal waar hoge brandveiligheidseisen worden gesteld. In combinatie met het SitaMulti opzetframe voor ingebetonneerde montage zijn deze dakkolken bovendien berijdbaar.

Prestatiebeschrijving Afvoercapaciteit

Afvoercapaciteit conform NBN EN 1253-2 in l/s

Waterstand (mm)

125

0,5

1,4

2,2

3,3

4,4

5,6

6,8

7,9

10,4

11,8

13,2

14,5

Afvoercapaciteit conform NBN EN 1253-2 met overloopelement voor noodafvoer in l/s

Waterstand (mm)

125

2,3

3,5

6,4

8,3

10,2

12,4

14,5

17,1

19,7

25,9

32,1

Installatievoorbeelden

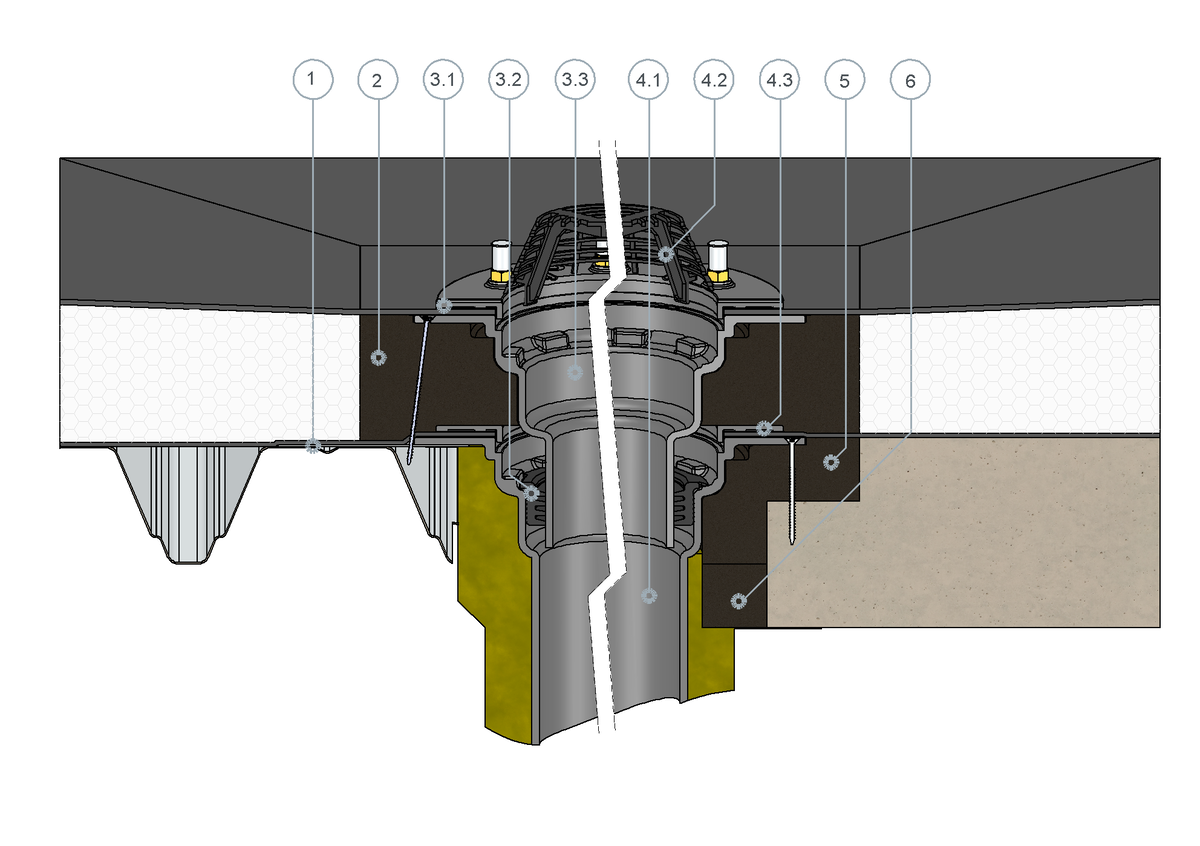

SitaMulti voor ongeventileerde dakconstructies

1 SitaMore versterkingsplaat
2 SitaMulti isolatieblok voor verhogingselement

SitaMulti verhogingselement bestaande uit:
3.1 Schroefflens, moeren, sluitringen en afdichtslabben
3.2. Dichtingsring
3.3 Afvoerelement
SitaMulti bestaande uit:
4.1 Afvoerelement
4.2 Grindvang
4.3 Schroefflens, moeren, sluitringen en afdichtslabben
5 SitaMulti isolatieblok dakkolk
6 SitaMulti isolatie-element compensatiering

Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:

Afdichting
Thermische isolatie
Dampscherm
Onderconstructie

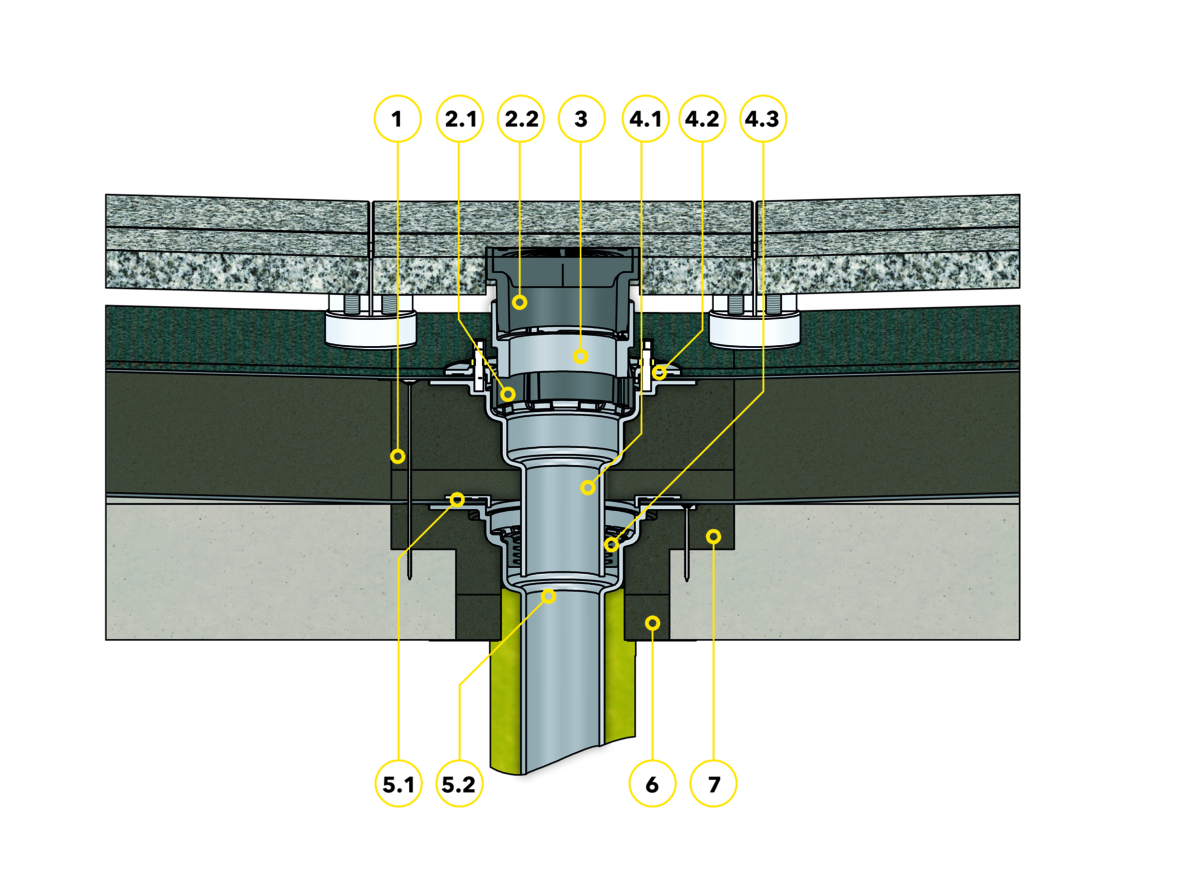

SitaMulti met SitaMulti opzetframe voor ongeventileerde dakconstructies

1 SitaMulti isolatieblok voor verhogingselement

SitaMulti opzetframe bestaande uit:
2.1 Steunring
2.2 Opzetstuk met opgeschroefd toprooster
3 SitaMulti hoogtecompensatiestuk

SitaMulti verhogingselement bestaande uit:
4.1 Afvoerelement
4.2 Schroefflens, moeren, sluitringen en afdichtslabben
4.3 Dichtingsring
SitaMulti bestaande uit:
5.1 Schroefflens, moeren, sluitringen en afdichtslabben
5.2 Afvoerelement
6 SitaMulti isolatie-element compensatiering
7 SitaMulti isolatieblok voor dakkolk

Ongeventileerde dakopbouw (warmdaksysteem) met bekledingsplaten op dragers conform algemeen erkende vaktechnische regels, met:

Bekledingsplaten
Steltdragers
Beschermmat
Afdichting
Thermische isolatie
Afschotlaag
Dampscherm
Onderconstructie

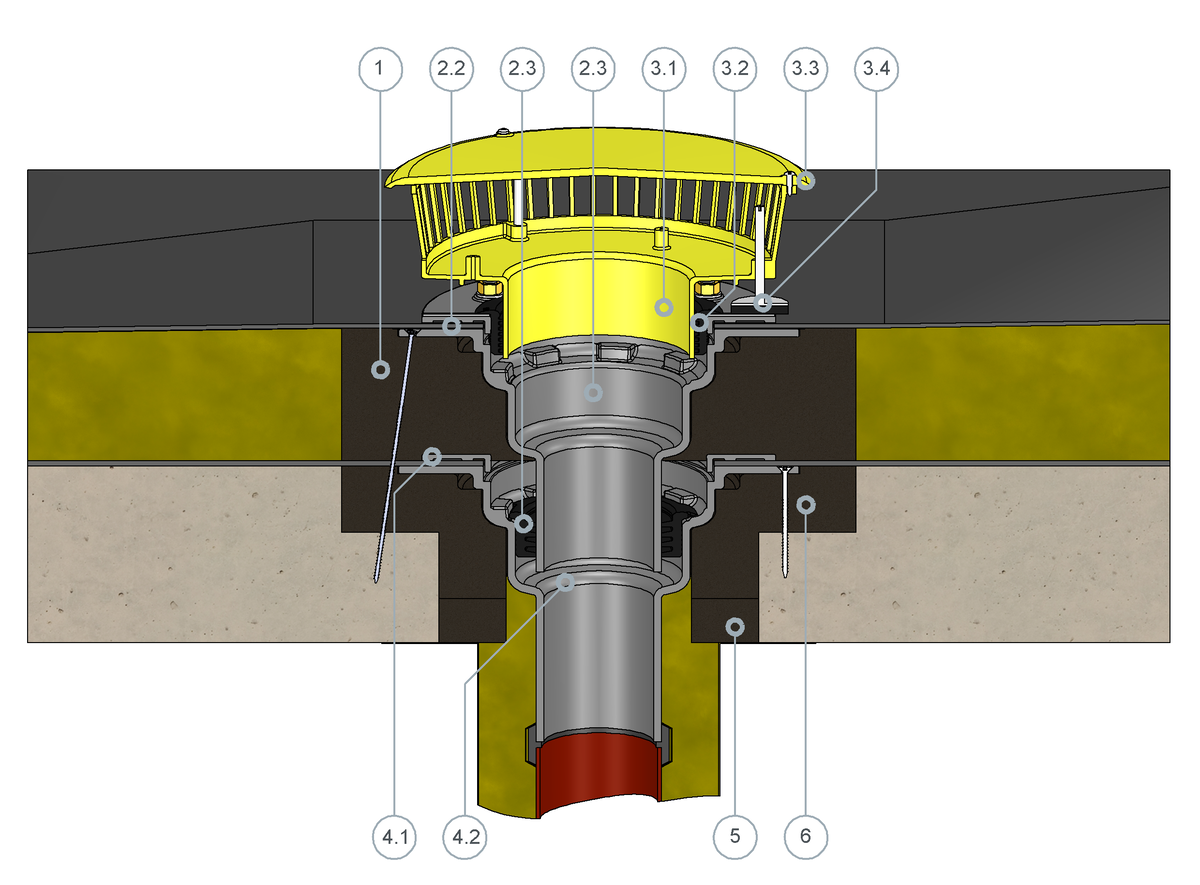

SitaMulti met SitaMore overloopelement als noodafvoer voor ongeventileerde dakconstructies

1 SitaMulti isolatieblok voor verhogingselement

SitaMulti verhogingselement bestaande uit:
2.1 Schroefflens, moeren, sluitringen en afdichtslabben
2.2 Dichtingsring
2.3. Afvoerelement

SitaMore opstuwelement bestaande uit:
3.1. Afvoerelement
3.2. Dichtingsring
3.3. Gesloten deksel
3.4. In hoogte verstelbare rubber-metalen buffer

SitaMulti bestaande uit:
4.1 Schroefflens, moeren, sluitringen en afdichtslabben
4.2. Afvoerelement

5 SitaMulti isolatie-element compensatiering
6. SitaMulti isolatieblok dakkolk

Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:

Afdichting
Thermische isolatie
Dampscherm
Onderconstructie

SitaMulti met SitaStandard verhogingselement voor ongeventileerde dakconstructies

SitaMulti bestaande uit:
1.1 Schroefflens, moeren, sluitringen en afdichtslabben
1.2 Grindvang
1.3 Afvoerelement
SitaStandard verhogingselement bestaande uit:
2.1 Afvoerelement
2.2 Dichtingsring
3 SitaMulti isolatieblok dakkolk
4 SitaMulti isolatie-element compensatiering

Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:

Afdichting
Thermische isolatie
Dampscherm
Onderconstructie

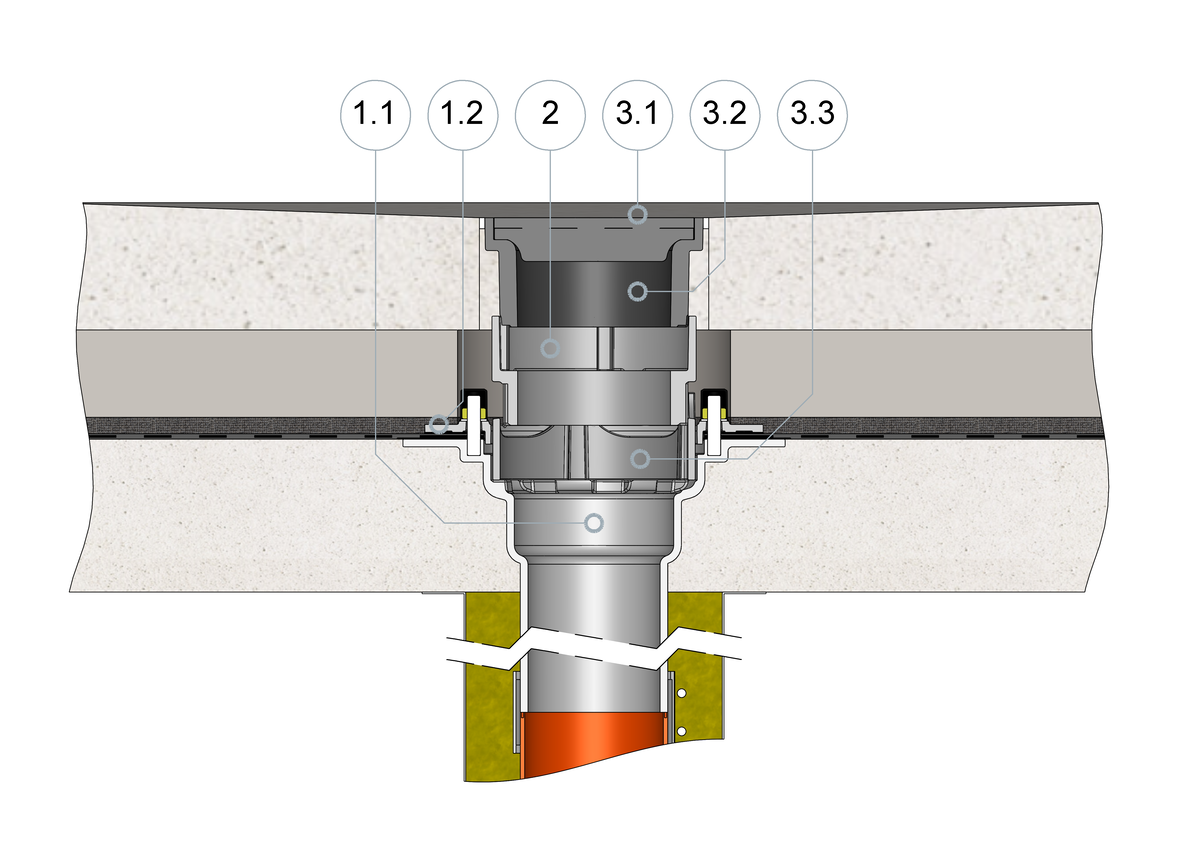

SitaMulti met SitaMulti hoogtecompensatie-element en opzetframe in berijdbaar parkeerdek

SitaMulti bestaande uit:
1.1 Afvoerelement
1.2 Schroefflens, moeren, sluitringen en afdichtslabben

2 SitaMulti hoogtecompensatiestuk

SitaMulti opzetframe bestaande uit:
3.1 Steunring
3.2 Opzetstuk
3.3 Eindrooster

Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:

Betonplaten
Beschermestrik
Beschermmat
Afdichting
Onderconstructie

SitaMulti DN 125

Gravitaire dakkolk

Productkenmerken

Technische tekening

SitaMulti voor ongeventileerde dakconstructies

SitaMulti met SitaMulti opzetframe voor ongeventileerde dakconstructies

SitaMulti met SitaMore overloopelement als noodafvoer voor ongeventileerde dakconstructies

SitaMulti met SitaStandard verhogingselement voor ongeventileerde dakconstructies

SitaMulti met SitaMulti hoogtecompensatie-element en opzetframe in berijdbaar parkeerdek

Toebehoren

SitaMulti

Schroefflens Verhogingselement

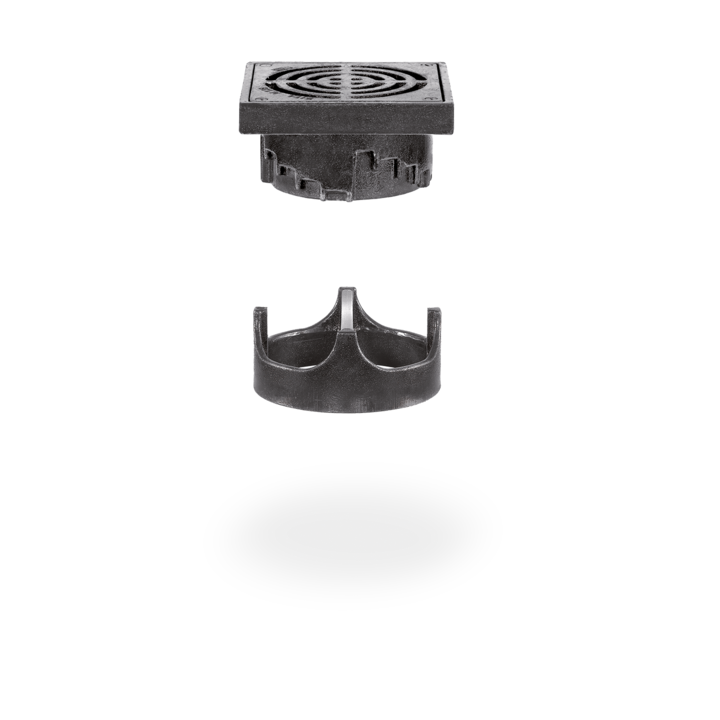

SitaMulti

opzetframe

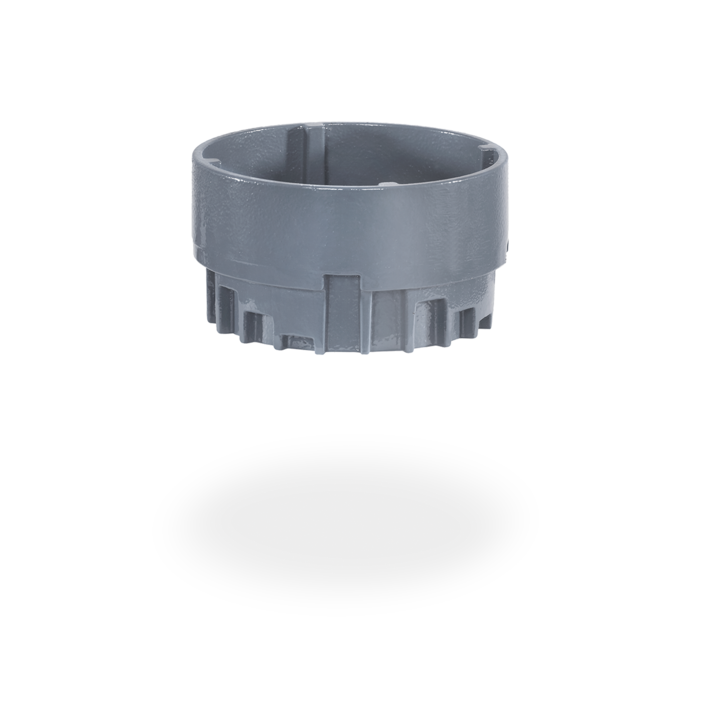

SitaMulti

Hoogtecompensatiestuk

SitaMore

overloopelement voor SitaStandard / SitaMulti

SitaMore

overloop

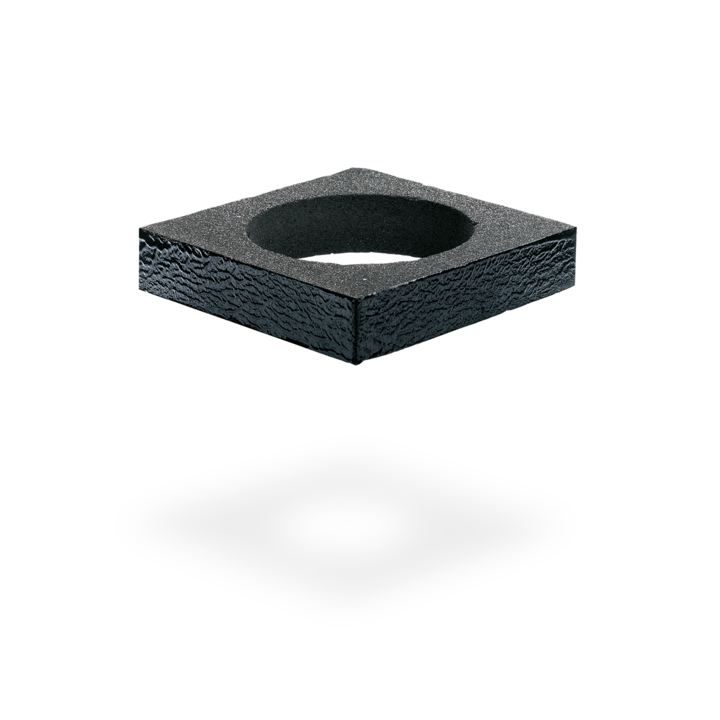

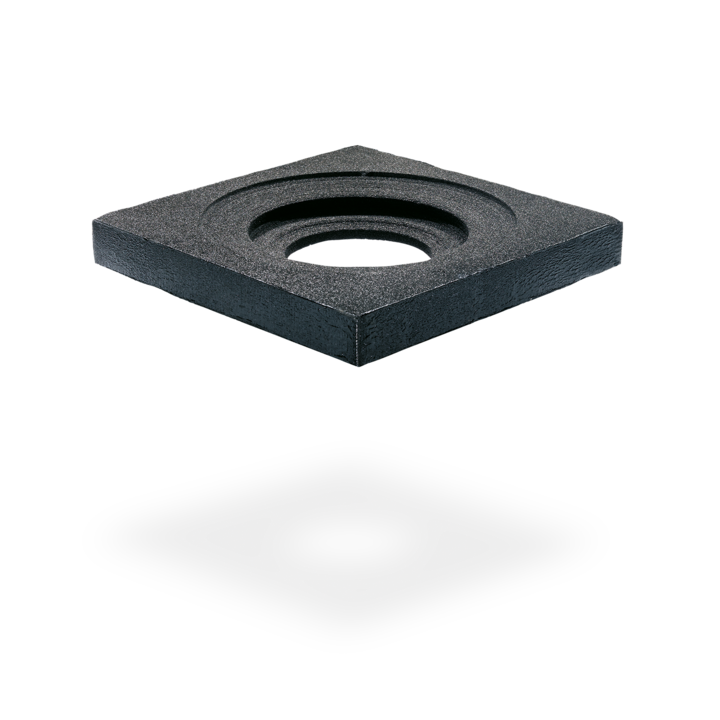

SitaMulti

Isolatieblok voor dakkolk 120 mm

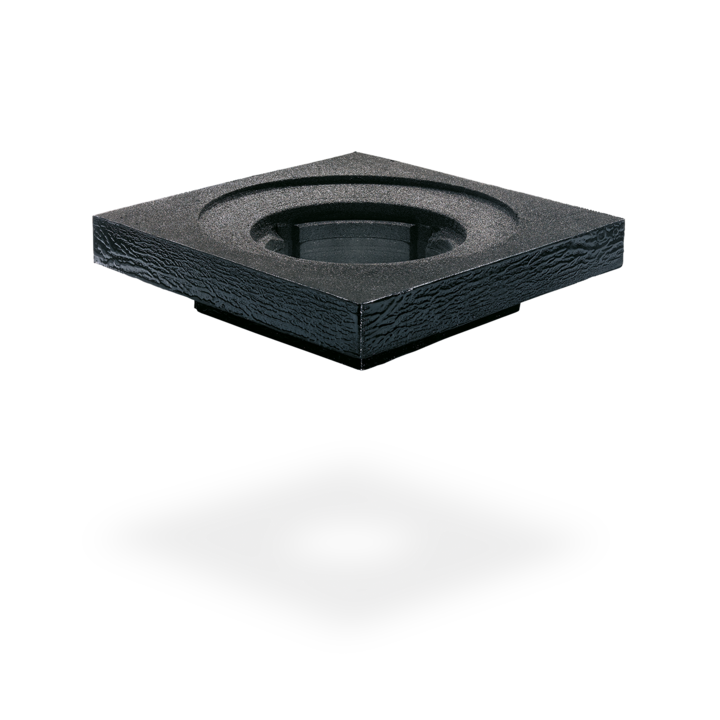

SitaMulti

Isolatieblok voor verhogingselement 120 mm

SitaMulti

Compensatiering voor isolatieblok 40 mm

SitaMulti

Compensatiering voor isolatieblok 60 mm

SitaMore

versterkingsplaat

SitaMore

Buisverwarmingselement

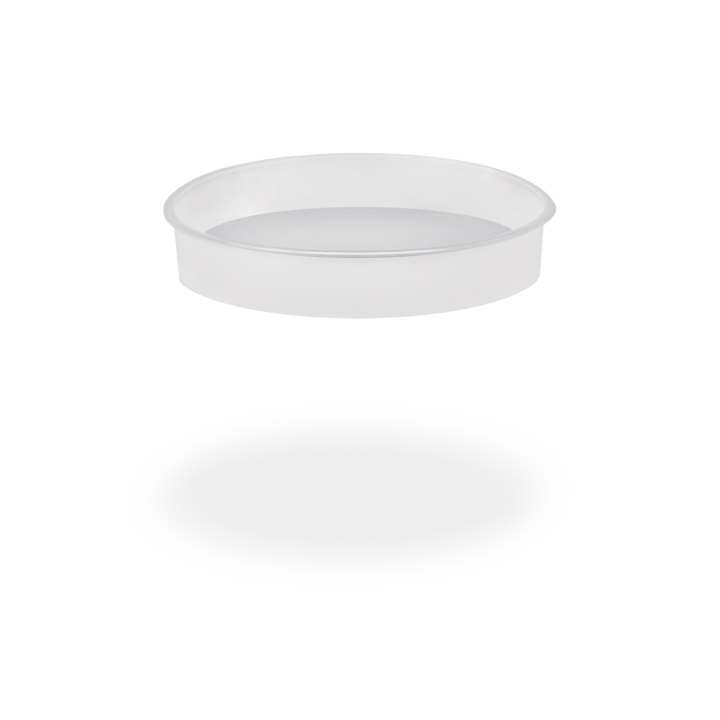

SitaMulti

beschermkap tijdens bouwwerken
