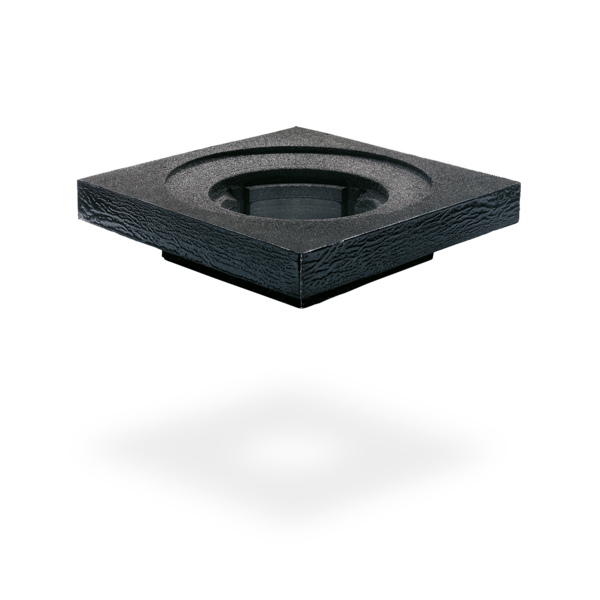

SitaMulti

Isolatieblok voor dakkolk

Productkenmerken

Waterdicht
Dampdicht
Onbrandbaar
Ongediertebestendig
Drukvast
Maatvast
Zuurbestendig

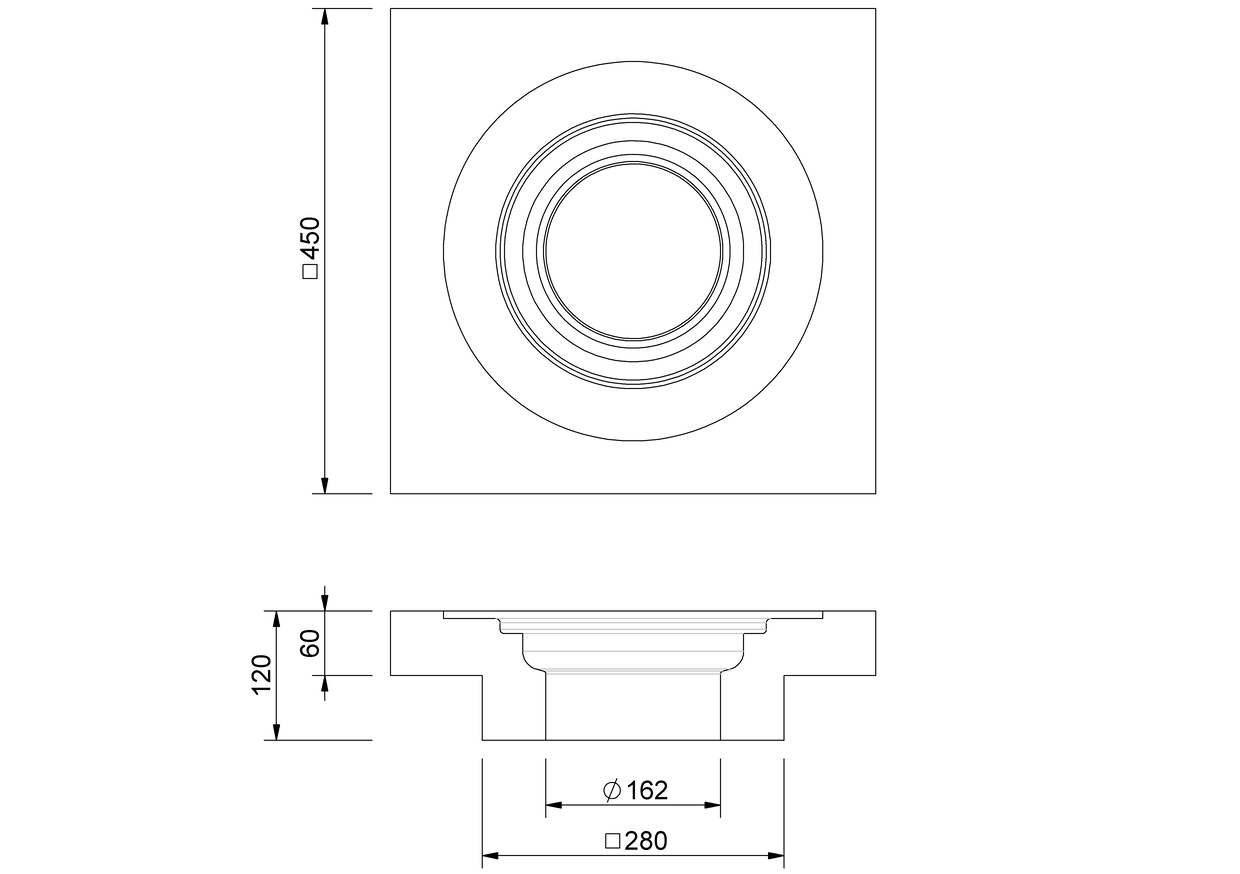

Technische tekening

SitaMulti dakkolk isolatie-element, van cellenglas, afmetingen 450 mm x 450 mm x 120 mm, nominale waarde van de warmtegeleidbaarheid λʙ = 0,046 W/m*K, druksterkte 900 kPa. Voor thermische isolatie van SitaMulti dakkolken in de betonvloer. Kan als verloren bekisting bij het inbetoneren worden gebruikt, geleverd en deskundig ingebouwd.

Installatievoorbeelden

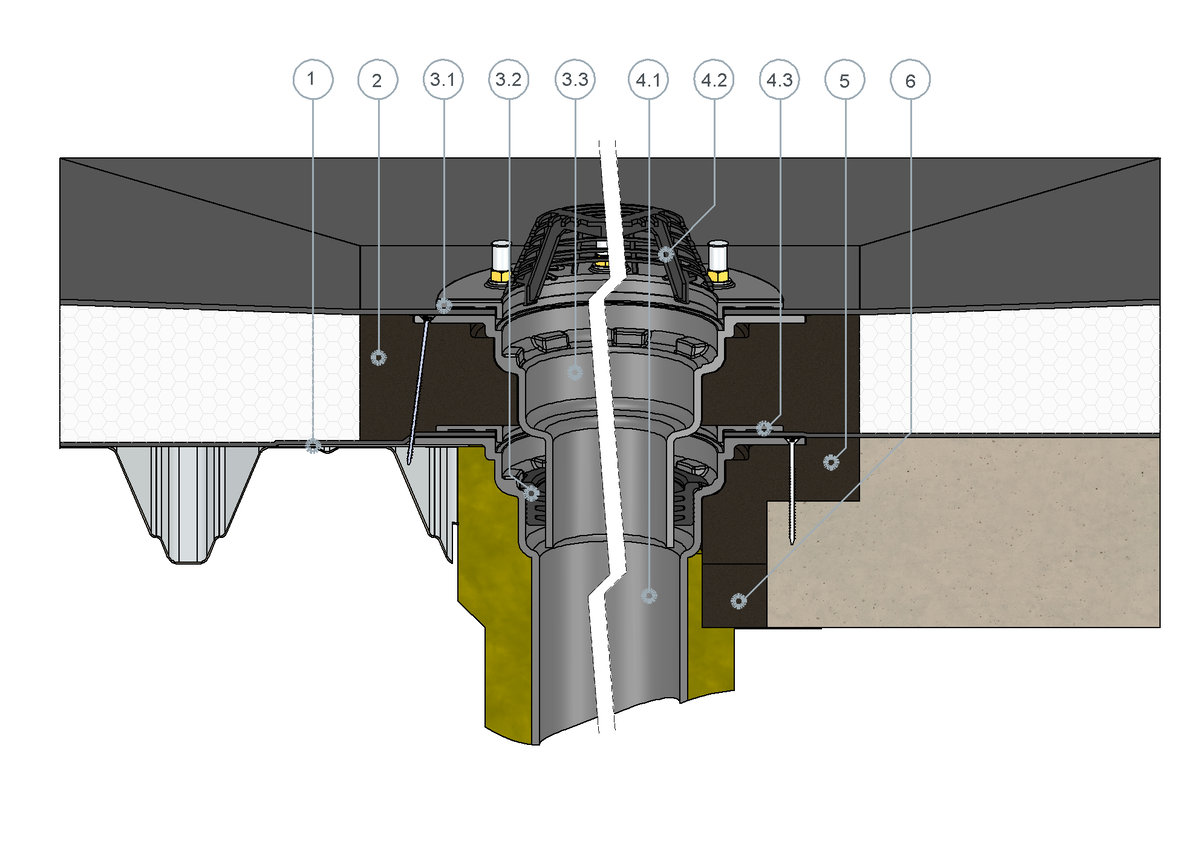

SitaMulti voor ongeventileerde dakconstructies

1 SitaMore versterkingsplaat
2 SitaMulti isolatie-element voor verhogingselement

SitaMulti verhogingselement bestaande uit:
3.1 Schroefflens, moeren, sluitringen en afdichtslabben
3.2 Dichtingsring
3.3 Afvoerelement

SitaMulti bestaande uit:
4.1 Afvoerelement
4.2 Grindvanger
4.3 Schroefflens, moeren, sluitringen en afdichtslabben

5 SitaMulti dakkolk isolatie-element
6 SitaMulti isolatie-element compensatiering

Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:

Afdichting
Thermische isolatie
Dampscherm
Onderconstructie

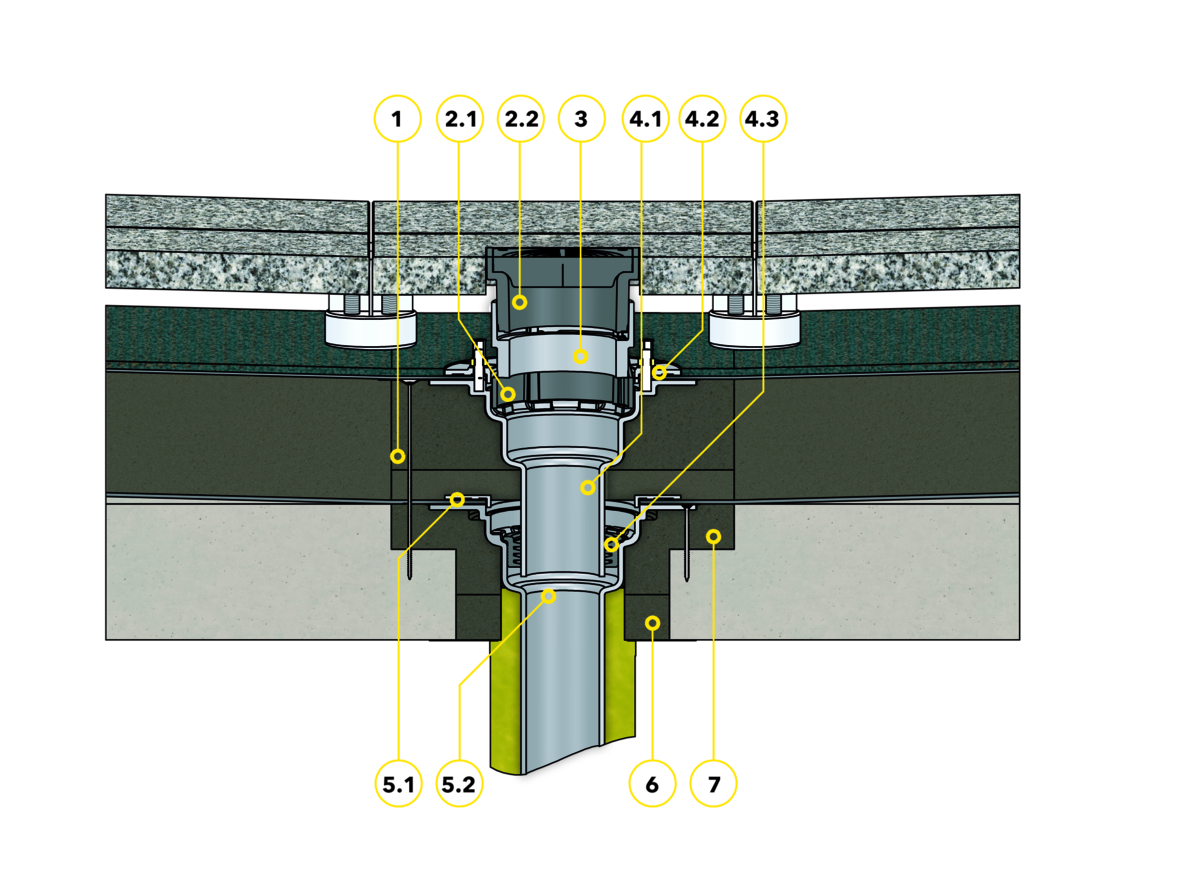

SitaMulti met SitaMulti opzetframe voor ongeventileerde dakconstructies

1 SitaMulti isolatie-element verhogingselement

SitaMulti opzetframe bestaande uit:
2.1 Steunring
2.2 Opzetstuk met opgeschroefd eindrooster

3 SitaMulti hoogtecompensatiestuk

SitaMulti verhogingselement bestaande uit:
4.1 Afvoerelement
4.2 Schroefflens, moeren, sluitringen en afdichtingsslabben
4.3 Afdichtring

SitaMulti bestaande uit:
5.1 Schroefflens, moeren, sluitringen en afdichtingsslabben
5.2 Afvoerelement

6 SitaMulti isolatie-element compensatiering
7 SitaMulti isolatieblok voor dakkolk

Ongeventileerde dakopbouw (warmdaksysteem) met bekledingsplaten op dragers conform algemeen erkende vaktechnische regels, met:

Bekledingsplaten
Steltdragers
Beschermmat
Afdichting
Thermische isolatie
Afschotlaag
Dampscherm
Onderconstructie

MultiCAD und BIM-Daten

In order for the external content to be displayed at this location, you must accept the cookies of the category "Preferences".
You can adjust the cookie settings here.

Artikelselectie

SitaMulti		Artikelnummer
Isolatieblok voor dakkolk
Isolatieblok voor dakkolk	SitaMulti	E409003	Product tonen
