SitaMulti
Dämmkörper Gully
Eigenschaften
- Wasserdicht
- Dampfdicht
- Nichtbrennbar
- Schädlingssicher
- Druckfest
- Maßbeständig
- Säurebeständig

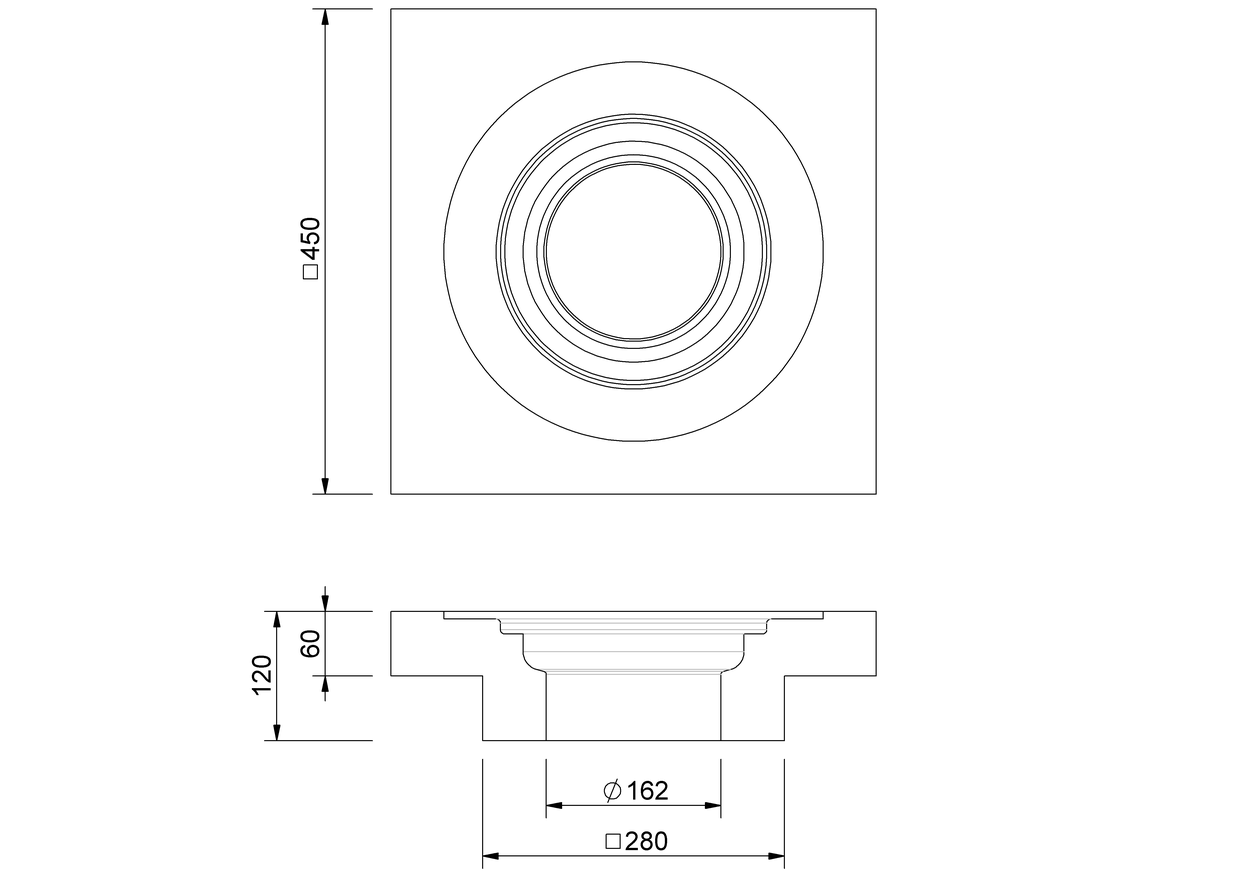

Technische Zeichnung
Leistungstext
Einbaubeispiele
MultiCAD und BIM-DatenAUSSCHREIBEN.DE
Downloads
DWG TZ_DB_SitaMulti_Daemmkoerper_Gully.dwg
Artikelauswahl

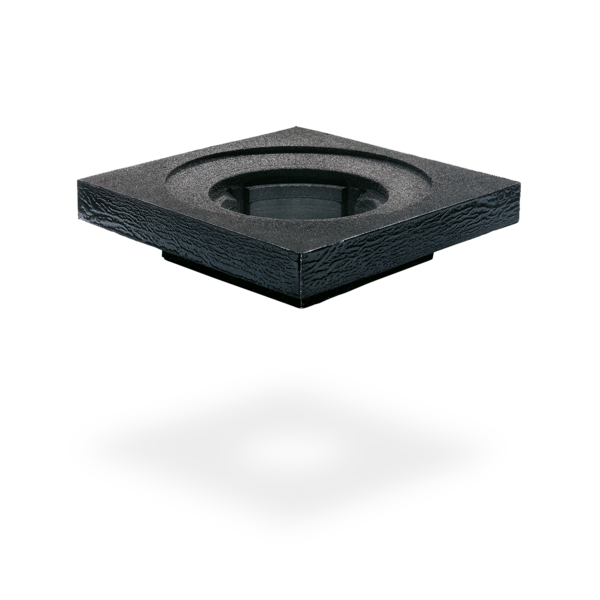

SitaMulti Dämmkörper Gully aus Schaumglas, WLG 050. Zur Wärmedämmung des SitaMulti Dachgullys in der Betondecke, Höhe 120 mm, kann als verlorene Schalung beim Einbetonieren genutzt werden, liefern und fachgerecht einbauen.

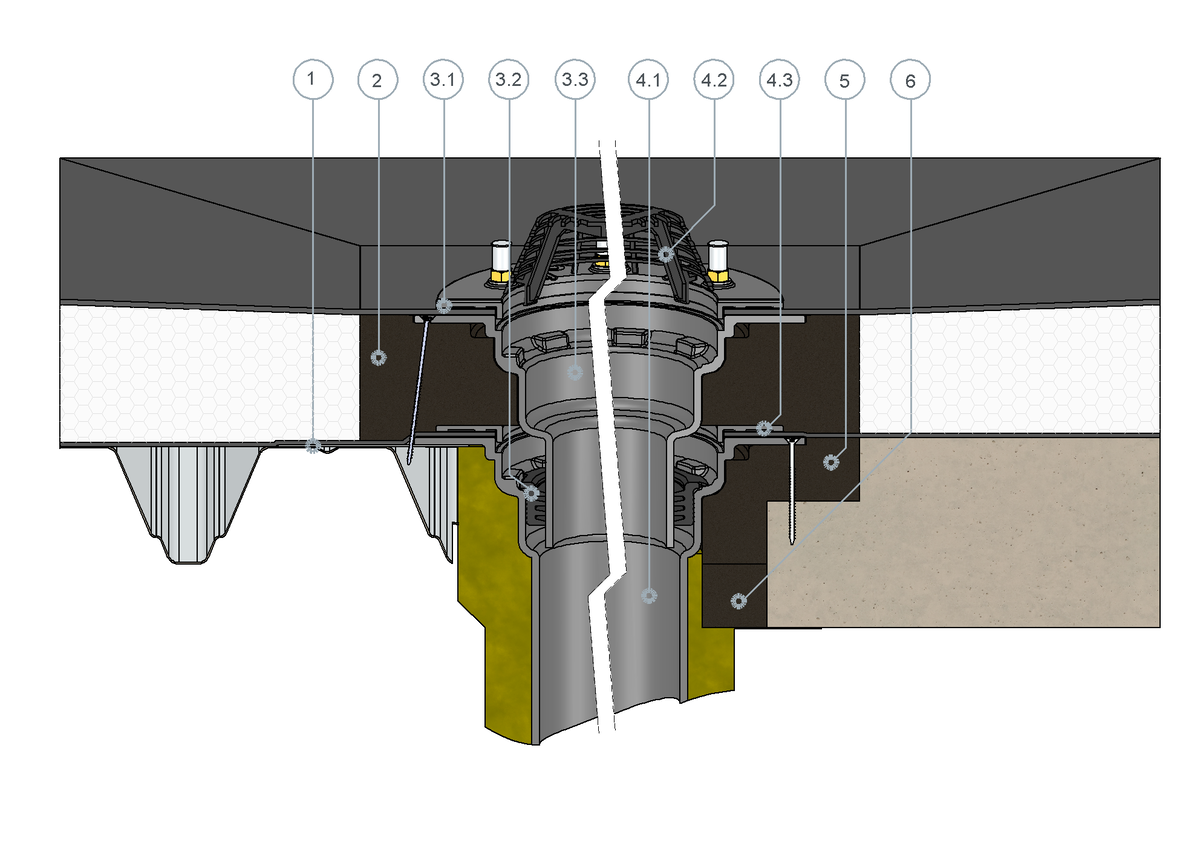

SitaMulti im nicht belüfteten Dachaufbau
1 SitaMore Verstärkungsblech
2 SitaMulti Dämmkörper Aufstockelement
SitaMulti Aufstockelement bestehend aus:
3.1 Schraubflansch, Muttern, Unterlegscheiben und Dichtmanschetten
3.2 Dichtring
3.3 Grundkörper
SitaMulti bestehend aus:
4.1 Grundkörper
4.2 Kiesfang
4.3 Schraubflansch, Muttern, Unterlegscheiben und Dichtmanschetten
5 SitaMulti Dämmkörper Gully
6 SitaMulti Dämmkörper Ausgleichsring
2 SitaMulti Dämmkörper Aufstockelement
SitaMulti Aufstockelement bestehend aus:
3.1 Schraubflansch, Muttern, Unterlegscheiben und Dichtmanschetten
3.2 Dichtring
3.3 Grundkörper
SitaMulti bestehend aus:
4.1 Grundkörper
4.2 Kiesfang
4.3 Schraubflansch, Muttern, Unterlegscheiben und Dichtmanschetten
5 SitaMulti Dämmkörper Gully
6 SitaMulti Dämmkörper Ausgleichsring
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion

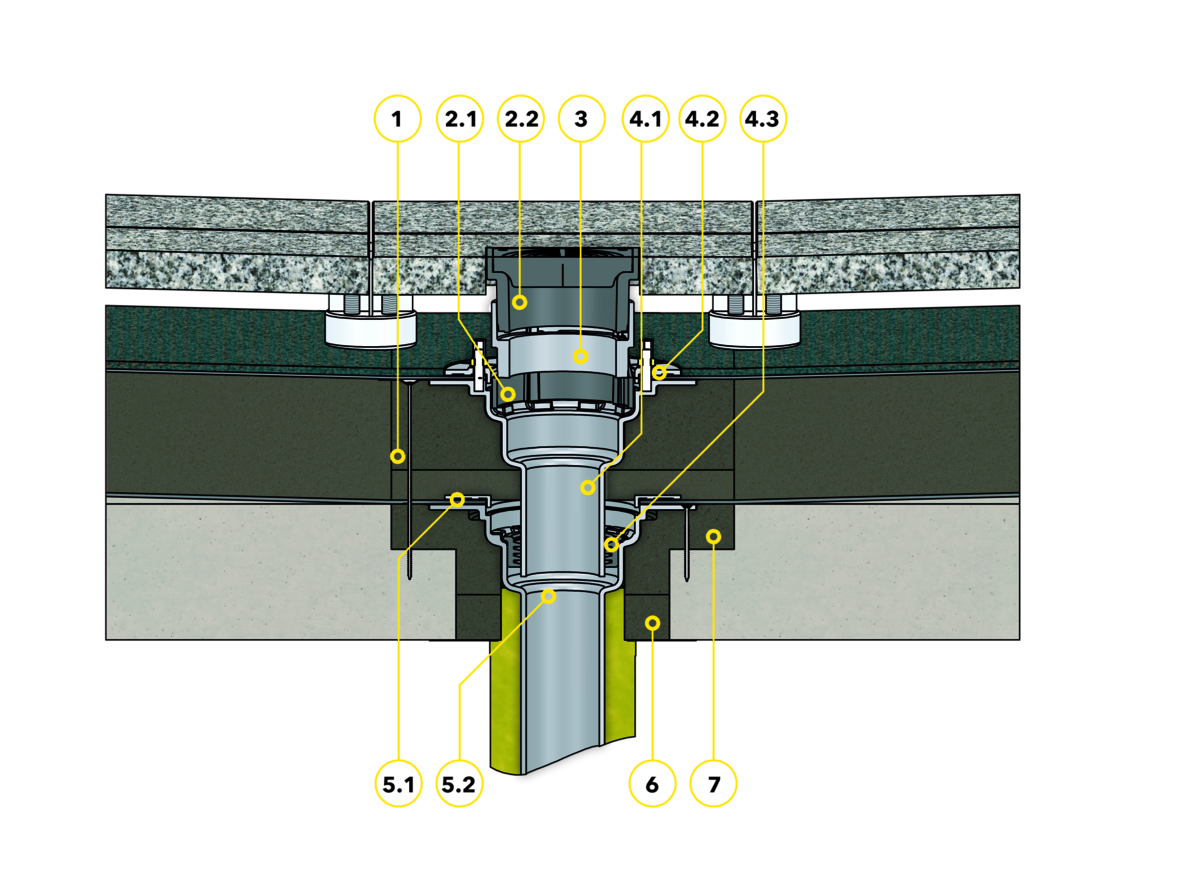

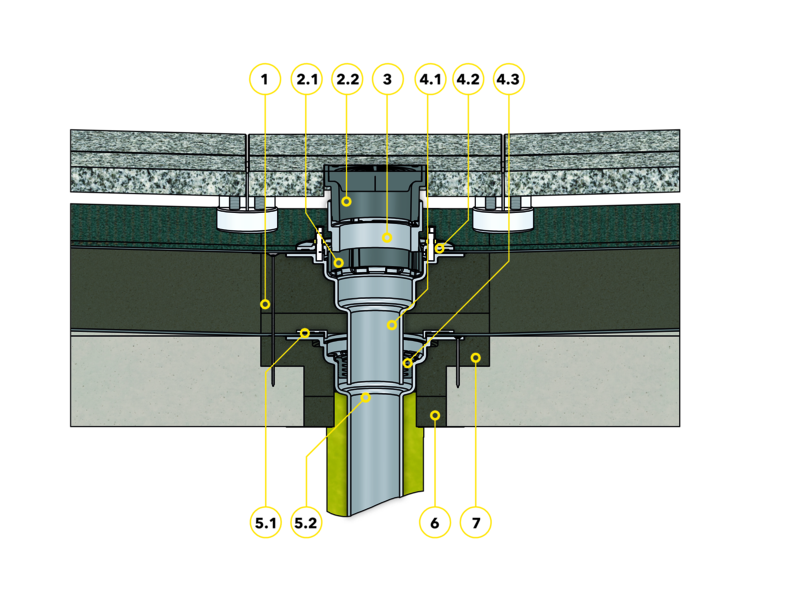

SitaMulti mit SitaMulti Aufsatzrahmen im nicht belüfteten Dachaufbau
1 SitaMulti Dämmkörper Aufstockelement
SitaMulti Aufsatzrahmen bestehend aus:
2.1 Stützring
2.2 Aufsatz mit verschraubtem Endrost
3 SitaMulti Höhenausgleichsstück
SitaMulti Aufstockelement bestehend aus:
4.1 Grundkörper
4.2 Schraubflansch, Muttern, Unterlegscheiben und Dichtmanschetten
4.3 Dichtring
SitaMulti bestehend aus:
5.1 Schraubflansch, Muttern, Unterlegscheiben und Dichtmanschetten
5.2 Grundkörper
6 SitaMulti Dämmkörper Ausgleichsring
7 SitaMulti Dämmkörper Gully
SitaMulti Aufsatzrahmen bestehend aus:
2.1 Stützring
2.2 Aufsatz mit verschraubtem Endrost
3 SitaMulti Höhenausgleichsstück
SitaMulti Aufstockelement bestehend aus:
4.1 Grundkörper
4.2 Schraubflansch, Muttern, Unterlegscheiben und Dichtmanschetten
4.3 Dichtring
SitaMulti bestehend aus:
5.1 Schraubflansch, Muttern, Unterlegscheiben und Dichtmanschetten
5.2 Grundkörper
6 SitaMulti Dämmkörper Ausgleichsring
7 SitaMulti Dämmkörper Gully
Nicht belüfteter Dachaufbau mit Plattenbelag auf Stelzlager nach den aaRdT mit:
- Plattenbelag
- Stelzlager
- Bautenschutzmatte
- Abdichtung
- Wärmedämmung
- Gefälleestrich
- Dampfsperre
- Unterkonstruktion
Damit die externen Inhalte an dieser Stelle
angezeigt werden können, müssen Sie die
Cookies der Kategorie „Präferenzen“
akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Damit die externen Inhalte an
dieser Stelle angezeigt werden
können, müssen Sie die Cookies
der Kategorie „Präferenzen“
akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.

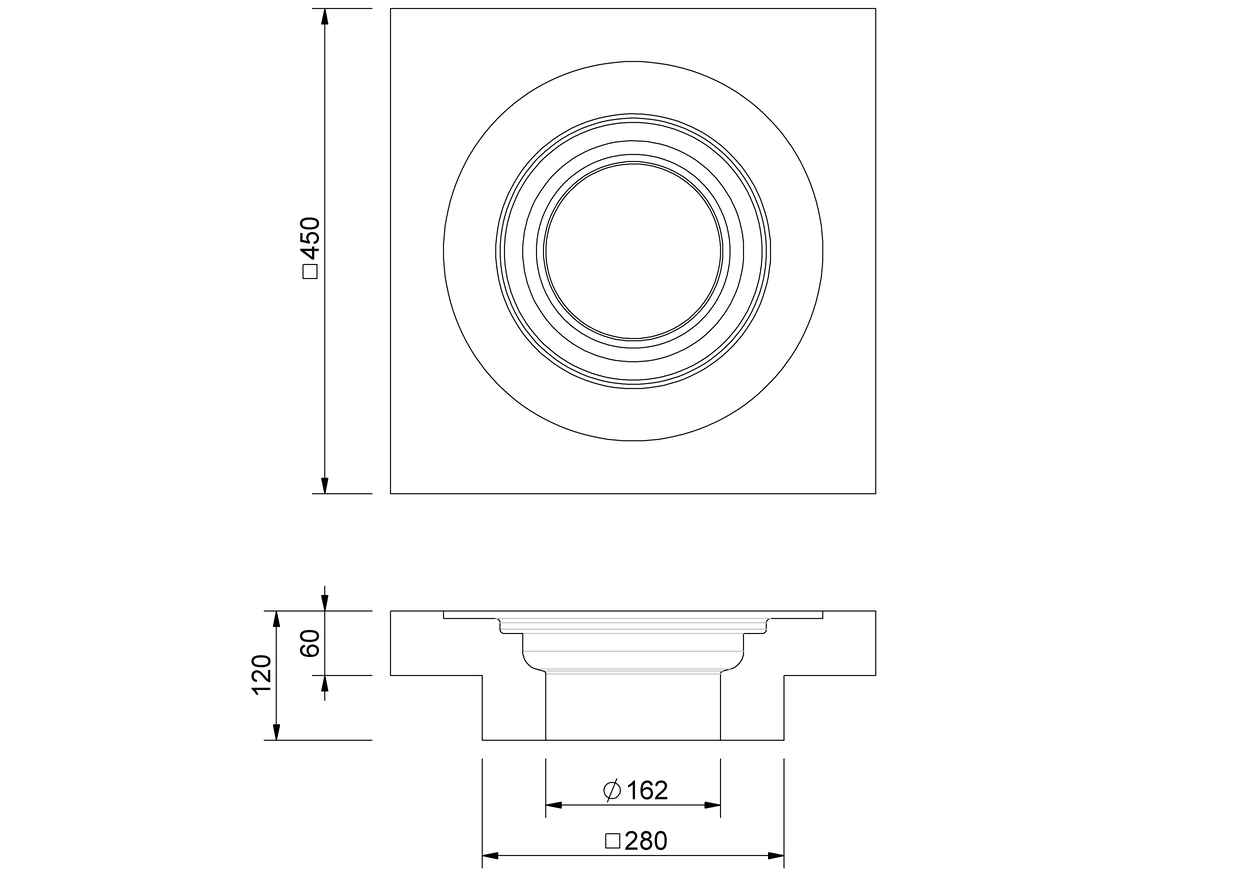

Technische Zeichnungen
PDF TechnischeZeichnung_E409003_de.pdfDWG TZ_DB_SitaMulti_Daemmkoerper_Gully.dwg
| SitaMulti | Artikel Nr. | ||
|---|---|---|---|
Dämmkörper Gully | |||
| SitaMulti | E409003 | Zum Produkt |
