SitaTurbo

Afvoerkolk doorheen de dakopstand

Productkenmerken

Normen

NBN EN 1253-2

Bestelnummer

186499

Materiaal

roestvrij staal (rvs)

Materiaalnummer

1.4301

Bouwvorm

1000 mm

Hoogte losse flens

25 mm

Kleur

Zilverkleurig

Oppervlakte

Glad

Doorbreking/kernboring (mm)

170 mm

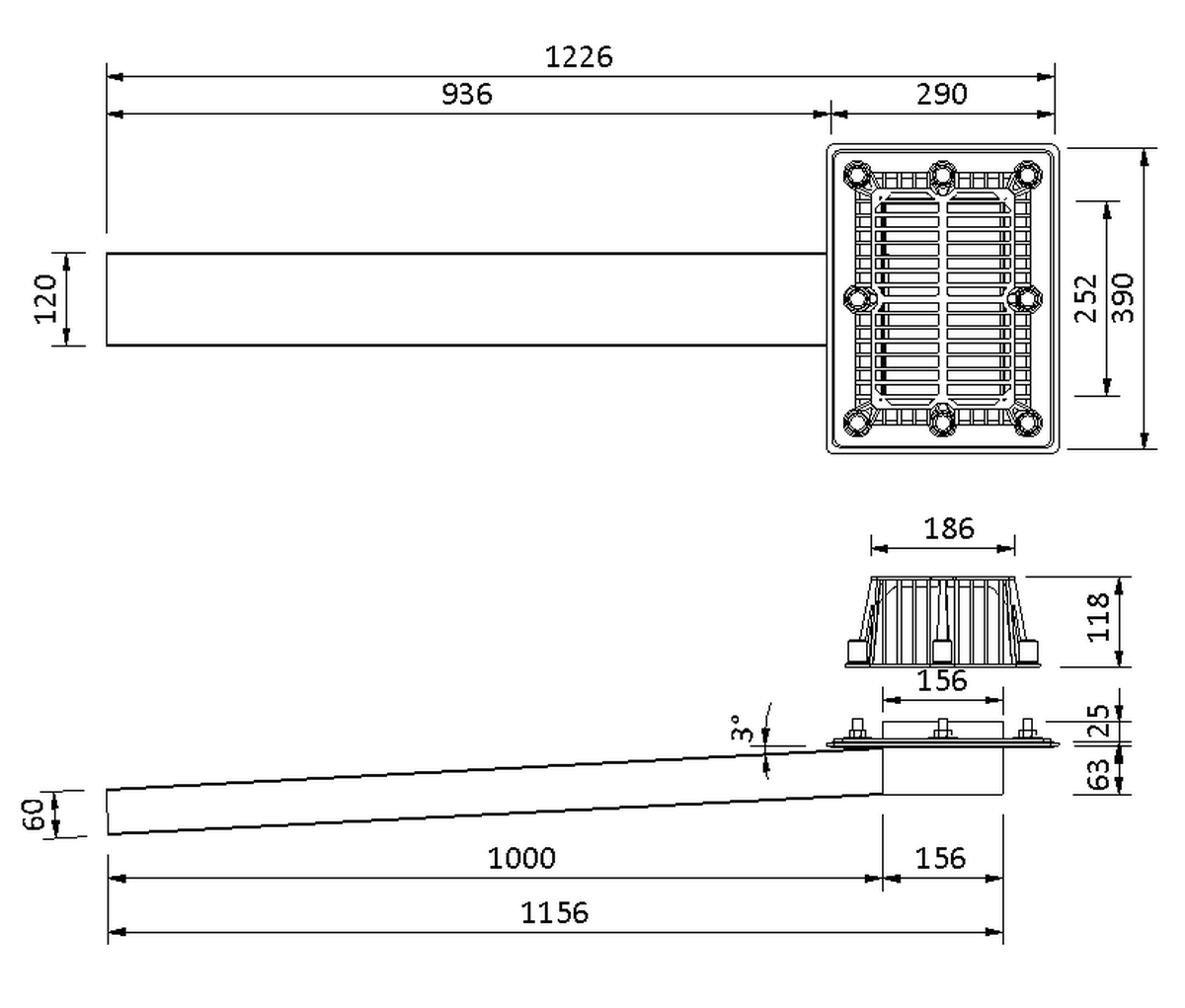

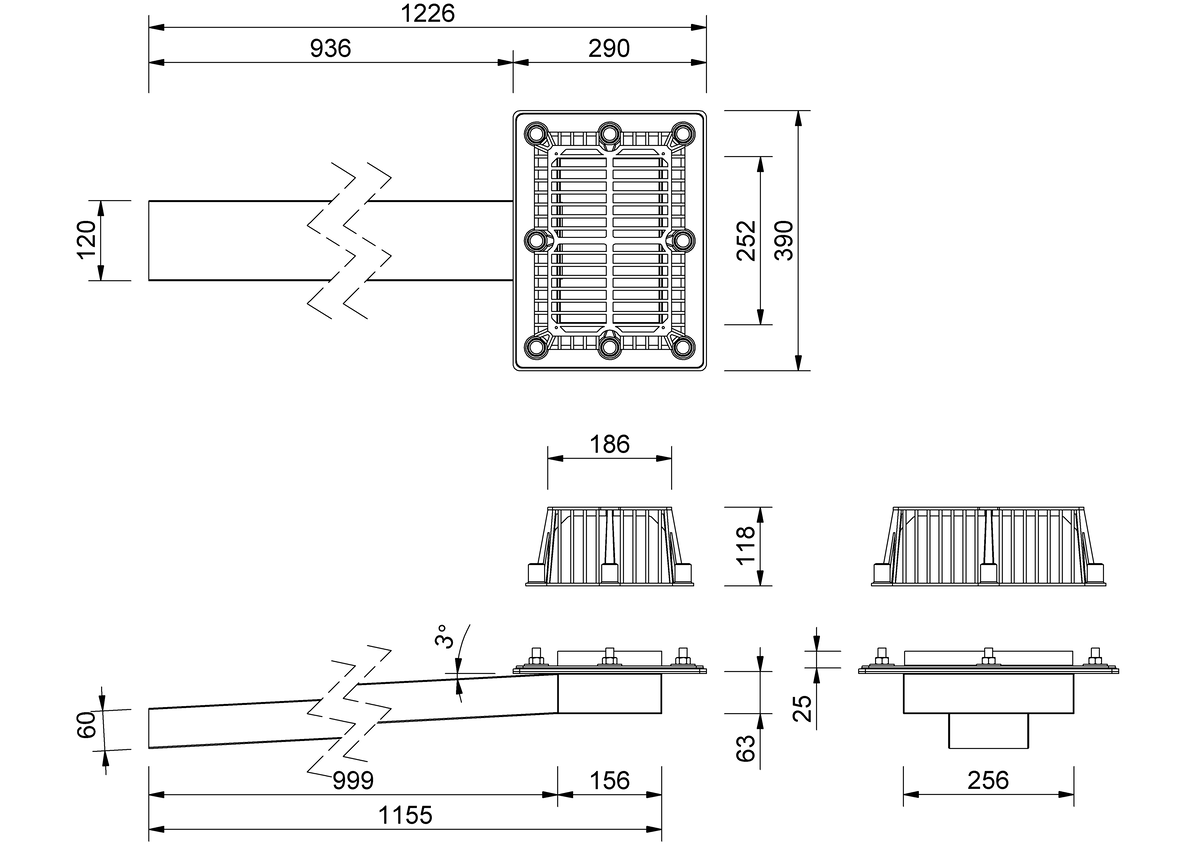

Technische tekening

SitaTurbo afvoerkolken zijn ongeëvenaard. Deze robuuste en ultraplatte dakkolken worden ingebouwd in het dakvlak en voeren hemelwater via de dakopstand naar buiten af. Bovendien worden koudebruggen voorkomen, want het verlies aan warmte-isolatievermogen blijft minimaal en het buizensysteem ligt volledig buiten het gebouw. Terwijl de Basis-Turbo goed scoort voor de waterafvoer via buizen, schittert de SitaTurbo Max bij gebruik als spuwer door zijn stromingsgunstige ronde inloop.

PrestatiebeschrijvingAfvoercapaciteit

Afvoercapaciteit conform NBN EN 1253-2 in l/s

	Waterstand (mm)
DN	5	10	15	20	25	30	35	40	45	50	55	60	65	70	75	80	85	90	95	100
	0.6	1.5	2.3	3	3.6	3.9	4.1	4.3	4.4	4.5	4.6	4.8	5	5	5	5	5	5	5	5

Installatievoorbeelden

SitaTurbo als hoofdafvoer voor ongeventileerde dakconstructies

1 SitaPipe roestvrijstalen buis
2 SitaPipe buisbeugel roestvrij staal
3 SitaPipe verankeringsbeugel roestvrij staal

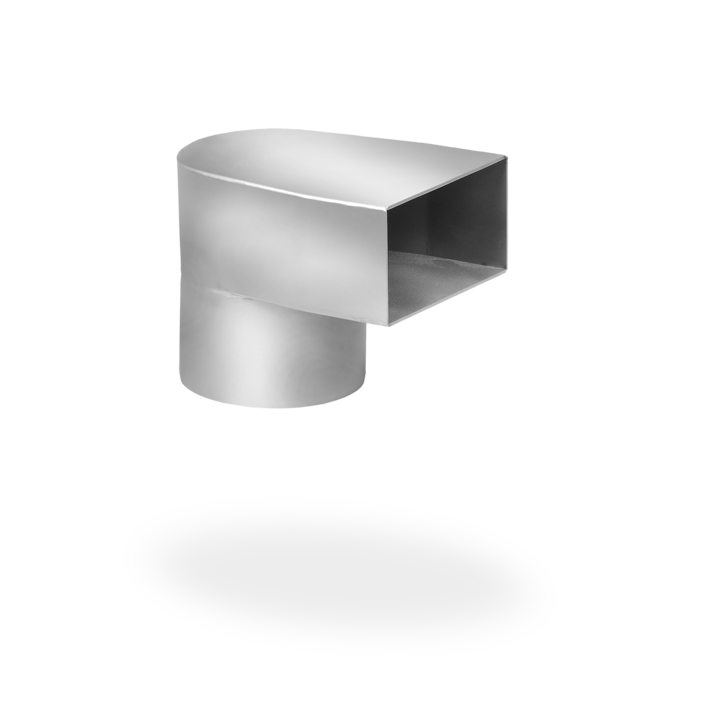

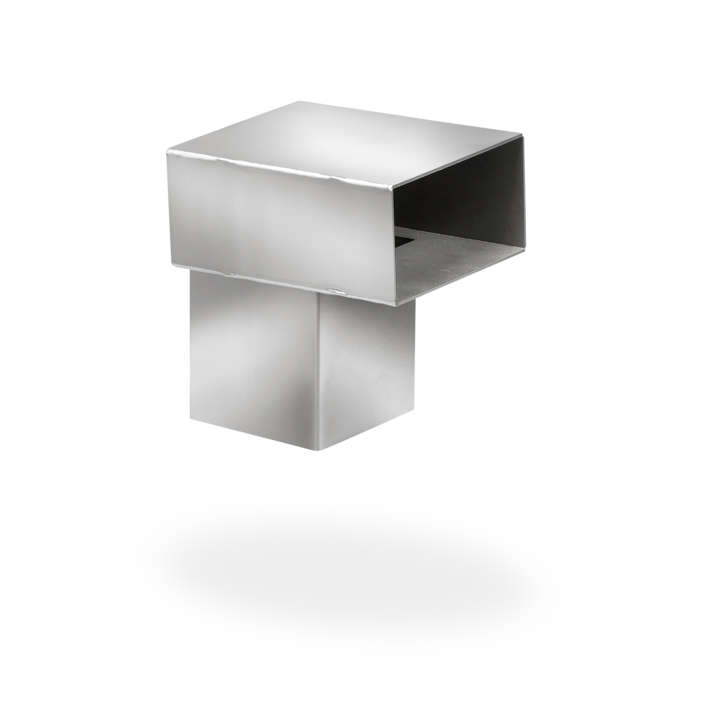

SitaTurbo overgangsstuk bestaande uit:
4.1 Overgangsstuk op ronde standleiding
4.2 Lamellenafdichting

5 SitaTurbo gevelafdekplaat
6 SitaTurbo flexibele dampschermplaat
7 SitaTurbo isolatie-element

SitaTurbo bestaande uit:
8.1 SitaTurbo afvoerelement
8.2 Afdichtingsslabben
8.3 Sluitringen, moeren en beschermkappen
8.4 Losse flens
8.5 Grindvanger

9 SitaTurbo aansluitslabbe
10 SitaPipe roestvrijstalen reinigingsbuis

Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:

Afdichting
Thermische isolatie
Dampscherm
Onderconstructie
Opening in de dakopstand met voegband

SitaTurbo als noodafvoer met standleiding voor ongeventileerde dakconstructies

1 SitaPipe Edelstahl buis
2 SitaPipe Edelstahl buisbeugel
3 SitaPipe Edelstahl borgklem

SitaTurbo overgangsstuk bestaande uit:
4.1 Overgangsstuk naar ronde standleiding
4.2 Lamellenafdichting

5 SitaTurbo gevelafdekplaat
6 SitaTurbo flexibele dampschermplaat
7 SitaTurbo isolatieblok

SitaTurbo voor noodafvoer, bestaande uit:
8.1 SitaTurbo afvoerelement
8.2 Afdichtmanchetten
8.3 Sluitringen, moeren en beschermkappen
8.4 Overloop/losse flens
8.5 Grindvang

9 SitaTurbo afdekplaat
10 SitaTurbo aansluitslabbe
11 SitaPipe bocht 45° roestvrij staal

Niet-geventileerde dakconstructie volgens de aaRdT met:

Afdichting
Warmte-isolatie
Dampscherm
Onderconstructie
Opening in de dakopstand met voegband

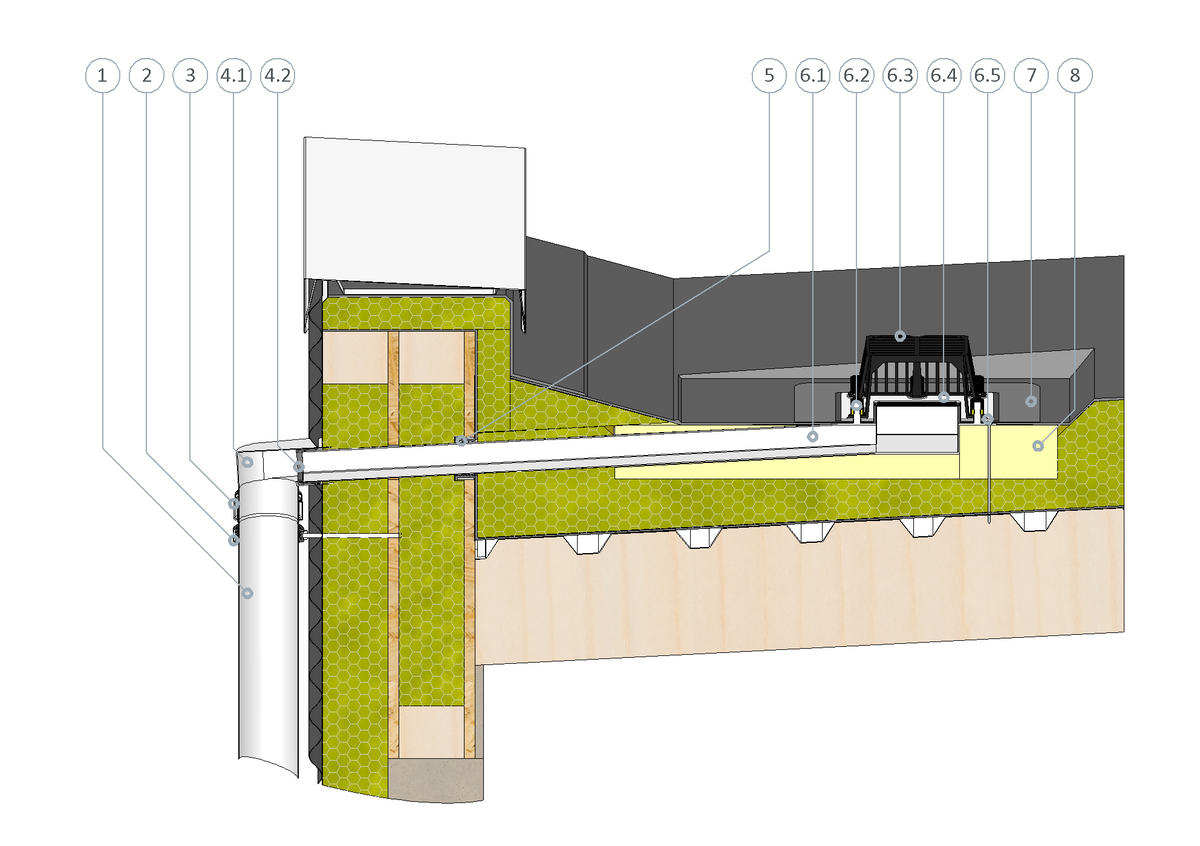

SitaTurbo als hoofdafvoer voor ongeventileerde dakopbouw (warmdaksysteem) van industriepanden
