SitaSani®

Renovatiekolk

Productkenmerken

Thermisch geïsoleerd
Ongevoelig voor weersinvloeden (UV-/IR-straling, neerslag, temperatuur, ozon, enz.)
Slag- en stootvast
Lange levensduur
Beveiligd tegen terugstuwing tot 2 m waterkolom

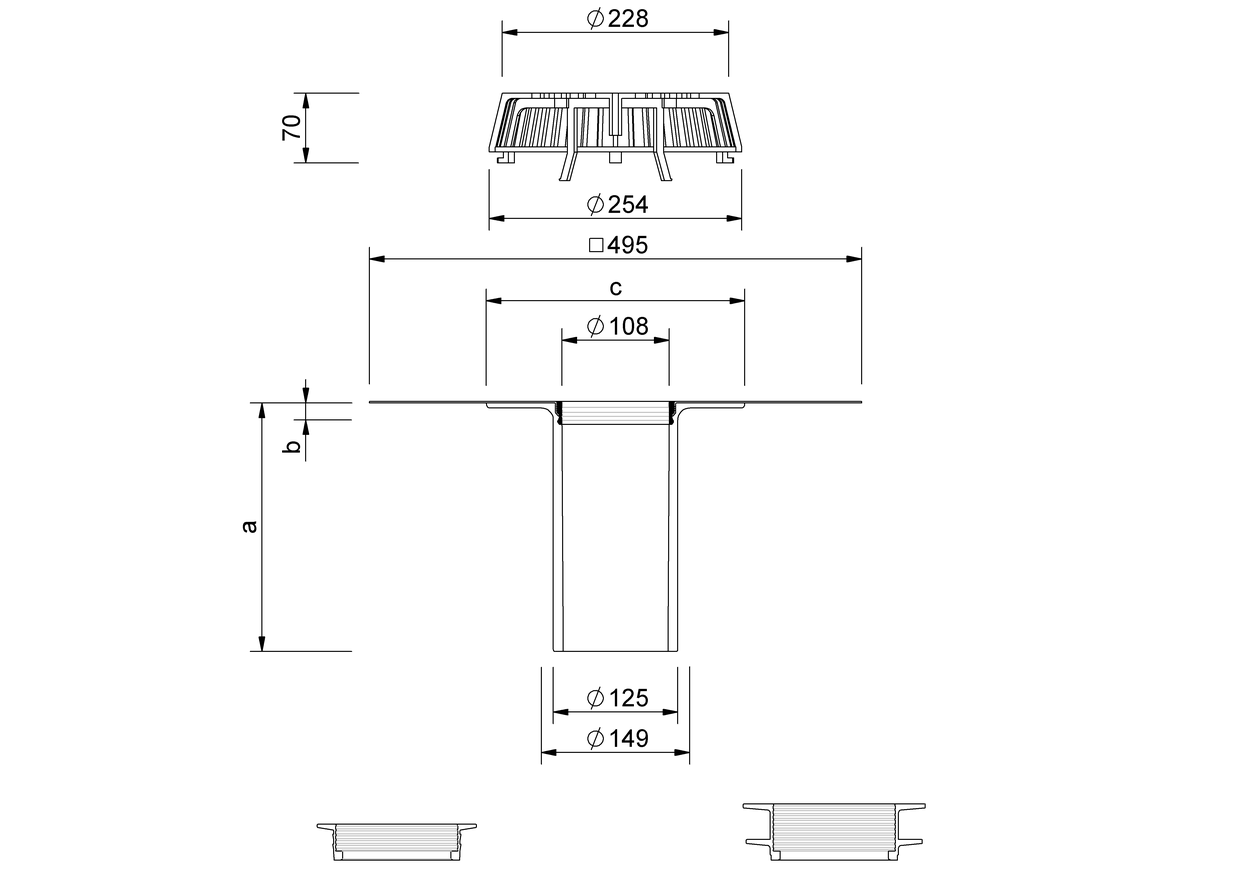

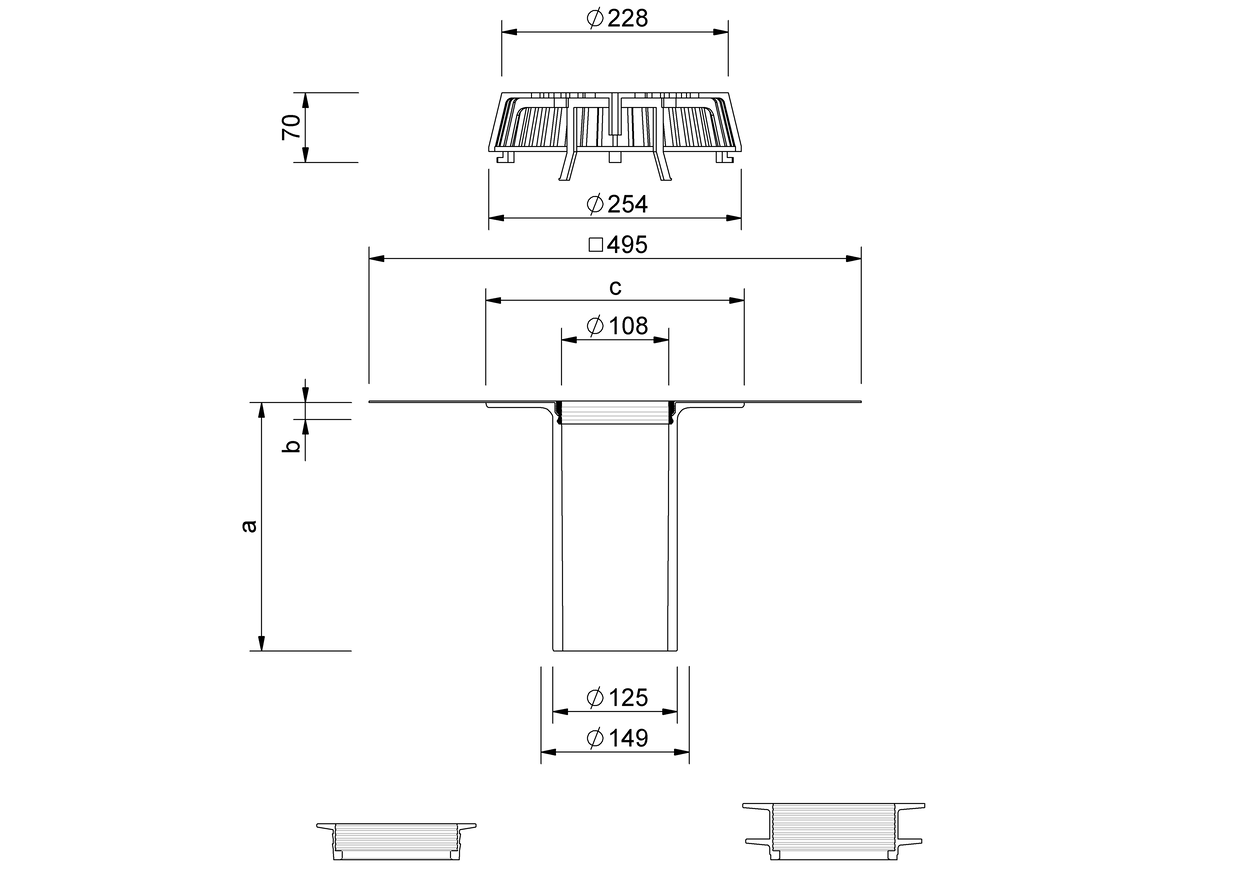

Technische tekening

Nominale diameter DN	Buitendiameter OD (mm)	a (mm)	b (mm)	c (mm)	Tegen terugstuwing beveiligde renovatie van afvoersystemen met binnendiameter xx tot xx (mm) met lipdichtingsring	Tegen terugstuwing beveiligde renovatie van afvoersystemen met binnendiameter xx tot xx (mm) met profieldichtingsring
125	125	550	17	260	134 - 144	140 - 168
125	125	250	17	260	134 - 144	140 - 168

Prestatiebeschrijving

SitaSani® 125 renovatiekolk, van polyurethaan, hoogte 250 mm of 550 mm, thermisch geïsoleerd, volgens DIN EN 1253-2, afvoercapaciteit 8,8 l/s bij 45 mm stuwhoogte, voor de renovatie van binnendiameters van 134 – 168 mm, met grote ingeschuimde aansluitslabbe (495 mm x 495 mm) voor de homogene verbinding van de dakafdichting, met bevestigingsring voor extra borging van de aansluitslabbe en voor de opname van de grindvanger. Compleet inclusief grindvanger en twee afdichtingen van verschillende afmetingen voor terugstroombeveiliging, geleverd en deskundig ingebouwd.

Afvoercapaciteit

Afvoercapaciteit conform NBN EN 1253-2 in l/s

	Waterstand (mm)
Uitvoering	5	10	15	20	25	30	35	40	45	50	55	60	65	70	75	80	85	90	95	100
250 mm	0.6	1.2	1.7	2.9	4.1	5.1	6	7.4	8.8	10	11.2	11.2	11.2	11.2	11.2	11.2	11.2	11.2	11.2	11.2
550 mm	0.6	1.2	1.7	2.9	4.1	5.1	6	7.4	8.8	10	11.2	11.2	11.2	11.2	11.2	11.2	11.2	11.2	11.2	11.2

Afvoercapaciteit conform NBN EN 1253-2 in l/s

	Waterstand (mm)
Uitvoering	5	10	15	20	25	30	35	40	45	50	55	60	65	70	75	80	85	90	95	100
250 mm	0.6	1.2	1.7	2.9	4.1	5.1	6	7.4	8.8	10	11.2	11.2	11.2	11.2	11.2	11.2	11.2	11.2	11.2	11.2
550 mm	0.6	1.2	1.7	2.9	4.1	5.1	6	7.4	8.8	10	11.2	11.2	11.2	11.2	11.2	11.2	11.2	11.2	11.2	11.2

Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.

Installatievoorbeelden

SitaSani® als trechterrenovatie in ongeventileerde dakopbouw als trechterrenovatie in ongeventileerde dakopbouw

SitaSani® bestaande uit:
1.1 Profielafdichtring
1.2 Afvoerelement
1.3 Bladvanger

Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:

Afdichting
Thermische isolatie
Dampscherm
Onderconstructie

SitaSani® als buisrenovatie in ongeventileerde dakopbouw

SitaSani® 63/90/105 bestaande uit:
1.1 Afdichtring
1.2 Afvoerelement
1.3 Grindvanger

2 SitaSani® 63/90/105 isolatie-element

Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:

Nieuwe afdichting
Nieuwe thermische isolatie
Bestaande afdichting
Bestaande thermische isolatie
Dampscherm
Onderconstructie

Artikelselectie

SitaSani®			Artikelnummer
125
	bitumen-Slabbe	250 mm	102700	Product tonen
	Resitrix CL-Slabbe	250 mm	102701	Product tonen
	Thermofin F15-Slabbe	250 mm	102702	Product tonen
	Elevate QuickSeam SA Flashing-Slabbe	250 mm	102703	Product tonen
	Mapeplan T D-Slabbe	250 mm	102704	Product tonen
	Alkortec-Slabbe	250 mm	102705	Product tonen
	Mapeplan D 15-Slabbe	250 mm	102706	Product tonen
	Hertalan Easy Weld-Slabbe	250 mm	102707	Product tonen
	Sikaplan 15G-Slabbe	250 mm	102709	Product tonen
	PVC zacht-Slabbe	250 mm	102710	Product tonen
	Polyfin 4020 v-Slabbe	250 mm	102716	Product tonen
	Wolfin IB-Slabbe	250 mm	102720	Product tonen
	Evalastic V-Slabbe	250 mm	102722	Product tonen
	Sarnafil-TG 66-15 beige-Slabbe	250 mm	102724	Product tonen
	Evalon V wit-Slabbe	250 mm	102725	Product tonen
	Thermoplan TL parelwit-Slabbe	250 mm	102729	Product tonen
	Extrupol F-Slabbe	250 mm	102732	Product tonen
	Rhepanol HG 18-Slabbe	250 mm	102734	Product tonen
	VAEPLAN V-Slabbe	250 mm	102735	Product tonen
	Evalon V lichtgrijs-Slabbe	250 mm	102737	Product tonen
	Elevate UltraPly grijs-Slabbe	250 mm	102742	Product tonen
	Amourplan G-Slabbe	250 mm	102745	Product tonen
	Köster TPO 2.0 F-Slabbe	250 mm	102748	Product tonen
	Evalon V leigrijs-Slabbe	250 mm	102750	Product tonen
	Thermofol U15 antraciet-Slabbe	250 mm	102752	Product tonen
	Flagon SR-Slabbe	250 mm	102766	Product tonen
	Flagon EP basaltgrijs-Slabbe	250 mm	102773	Product tonen
	Thermobond R-Slabbe	250 mm	102775	Product tonen
	Sarnafil-TG 66-15 grijs-Slabbe	250 mm	102776	Product tonen
	NovoProof met verbindingsvlak-Slabbe	250 mm	102784	Product tonen
	bitumen-Slabbe	550 mm	103700	Product tonen
	Resitrix CL-Slabbe	550 mm	103701	Product tonen
	Thermofin F15-Slabbe	550 mm	103702	Product tonen
	Elevate QuickSeam SA Flashing-Slabbe	550 mm	103703	Product tonen
	Mapeplan T D-Slabbe	550 mm	103704	Product tonen
	Alkortec-Slabbe	550 mm	103705	Product tonen
	Mapeplan D 15-Slabbe	550 mm	103706	Product tonen
	Hertalan Easy Weld-Slabbe	550 mm	103707	Product tonen
	Sikaplan 15G-Slabbe	550 mm	103709	Product tonen
	PVC zacht-Slabbe	550 mm	103710	Product tonen
	Polyfin 4020 v-Slabbe	550 mm	103716	Product tonen
	Wolfin IB-Slabbe	550 mm	103720	Product tonen
	Evalastic V-Slabbe	550 mm	103722	Product tonen
	Sarnafil-TG 66-15 beige-Slabbe	550 mm	103724	Product tonen
	Evalon V wit-Slabbe	550 mm	103725	Product tonen
	Thermoplan TL parelwit-Slabbe	550 mm	103729	Product tonen
	Extrupol F-Slabbe	550 mm	103732	Product tonen
	Rhepanol HG 18-Slabbe	550 mm	103734	Product tonen
	VAEPLAN V-Slabbe	550 mm	103735	Product tonen
	Evalon V lichtgrijs-Slabbe	550 mm	103737	Product tonen
	Köster TPO 2.0 F-Slabbe	550 mm	103748	Product tonen
	Evalon V leigrijs-Slabbe	550 mm	103750	Product tonen
	Flagon SR-Slabbe	550 mm	103766	Product tonen
	Flagon EP basaltgrijs-Slabbe	550 mm	103773	Product tonen
	Sarnafil-TG 66-15 grijs-Slabbe	550 mm	103776	Product tonen
	NovoProof met verbindingsvlak-Slabbe	550 mm	103784	Product tonen
	Tectofin RV plus-Slabbe	250 mm	10270105	Product tonen
	Thermoplan TL zilvergrijs-Slabbe	250 mm	10270107	Product tonen
	Tectofin RV plus titangrijs-Slabbe	250 mm	10270108	Product tonen
	Flagon EP zand grijs-Slabbe	250 mm	10270111	Product tonen
	Tectofin RV plus-Slabbe	550 mm	10370105	Product tonen
	Thermoplan TL zilvergrijs-Slabbe	550 mm	10370107	Product tonen
	EverGuard weiß-Slabbe	550 mm	10370109	Product tonen
Flagon EP zand grijs-Slabbe	550 mm	10370111	Product tonen
