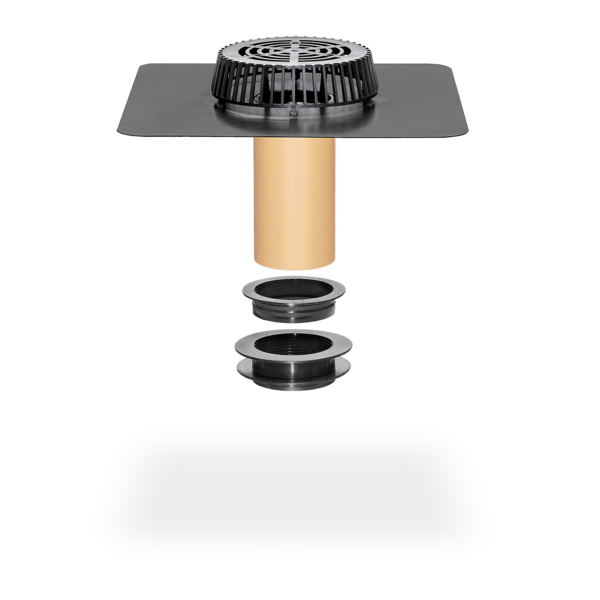

SitaSani®
wpust modernizacyjny
Atrybuty
- Z izolacją termiczną
- Niewrażliwe na oddziaływania atmosferyczne (promieniowanie UV/IR, opady, temperatura, ozon itd.)
- Odporność na wstrząsy i uderzenia
- Wykonana z trwałych materiałów
- Zabezpieczenie przed spiętrzaniem do 2 m słupa wody

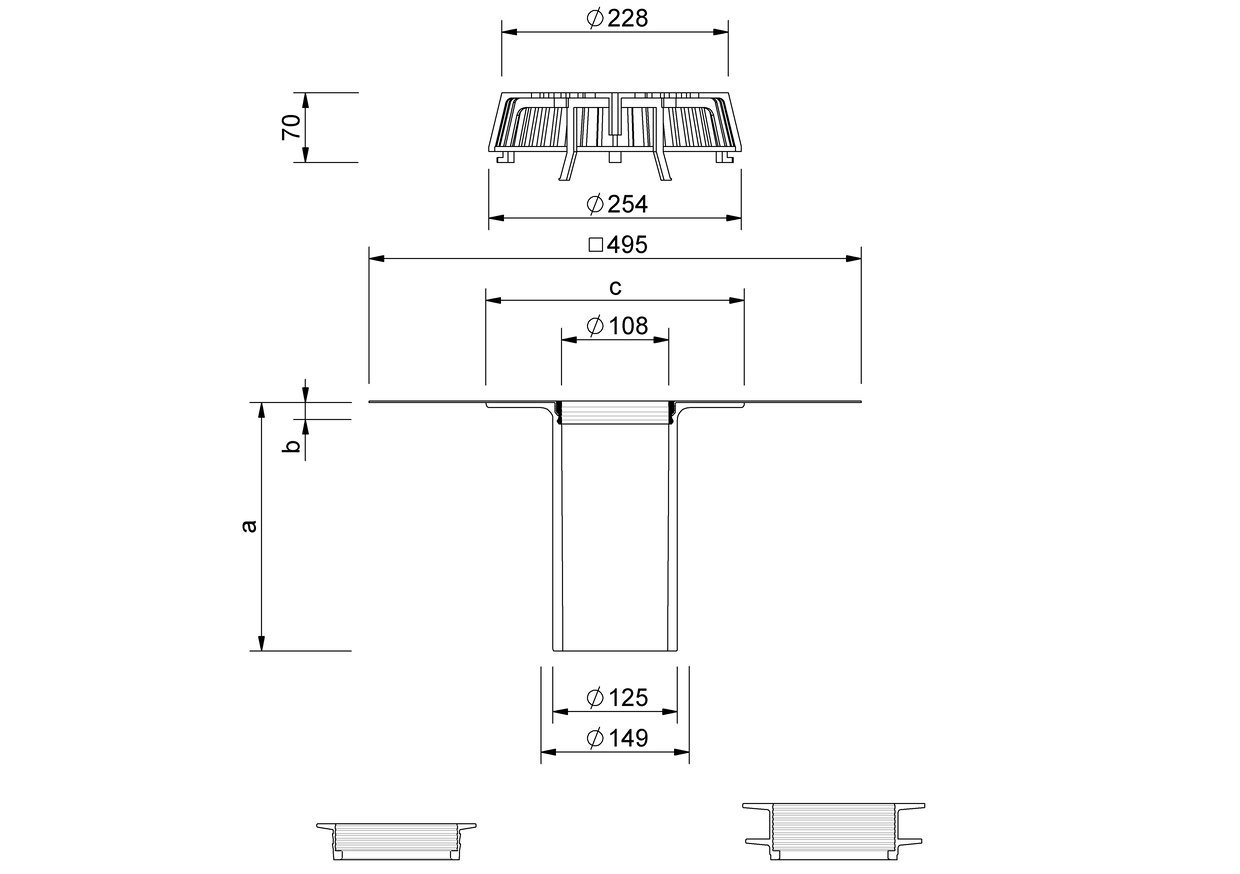

Rysunek techniczny
| Średnica nominalna DN | Średnica zewnętrzna OD (mm) | a (mm) | Zabezpieczenie przed zatorami w przypadku średnic wewnętrznych przeznaczonych do renowacji od–do (mm) z wargowym pierścieniem uszczelniającym | Zabezpieczenie przed zatorami w przypadku średnic wewnętrznych przeznaczonych do renowacji od–do (mm) z profilowanym pierścieniem uszczelniającym |
|---|---|---|---|---|
| 125 | 125 | 250 | 134 - 144 | 140 - 168 |
| 125 | 125 | 550 | 134 - 144 | 140 - 168 |
Tekst wykonania
Przepływ
Przykłady instalacji
![SitaSani do renowacji koszyków w niewentylowanej konstrukcji dachowej]( "SitaSani do renowacji koszyków w niewentylowanej konstrukcji dachowej")
![SitaSani do renowacji rur w niewentylowanej konstrukcji dachowej]( "SitaSani do renowacji rur w niewentylowanej konstrukcji dachowej")
Wybór artykułu
Wpust modernizacyjny SitaSani® 125, z poliuretanu, wysokość 250 mm lub 550 mm, izolowany termicznie, wg PN EN 1253-2, o podwyższonym standardzie jakości, znak jakości RAL-GZ-694, wydajność 8,8 l/s przy spiętrzeniu wody 45 mm, do modernizacji średnic wewnętrznych 134–168 mm, z wbudowanym fabrycznie dużym kołnierzem przyłączeniowym (495 mm × 495 mm) umożliwiającym szczelne połączenie z pokryciem dachowym, z pierścieniem mocującym do dodatkowego zabezpieczenia kołnierza przyłączeniowego oraz zamocowania koszyka żwirowego. Komplet obejmuje koszyk żwirowy, środek smarny oraz dwie uszczelki w szerokim zakresie uszczelniania średnic do zabezpieczenia przed cofką, dostawa i specjalistyczny montaż.
Wydajność zgodna z PN EN 1253-2 in l/s
Ppoziom magazynowania wody (mm)
Średnica nominalna DN
5
10
15
20
25
30
35
40
45
50
55
60
65
125
0,6
1,2
1,7
2,9
4,1
5,1
6
7,4
8,8
10
11,2
11,2
11,2
SitaSani do renowacji koszyków w niewentylowanej konstrukcji dachowej
SitaSani składa się z następujących elementów:
1.1 Profilowany pierścień uszczelniający
1.2 Korpus podstawowy
1.3 Koszyk żwirowy
1.1 Profilowany pierścień uszczelniający
1.2 Korpus podstawowy
1.3 Koszyk żwirowy
Niewentylowana konstrukcja dachowa zgodnie z aaRdT z:
- uszczelnieniem
- izolacją cieplną
- paroizolacją
- konstrukcją dolną
SitaSani do renowacji rur w niewentylowanej konstrukcji dachowej
SitaSani 63/90/105 składa się z następujących elementów:
1.1 Pierścień uszczelniający
1.2 Korpus podstawowy
1.3 Koszyk żwirowy
2 SitaSani 63/90/105 Korpus termoizolacyjny
1.1 Pierścień uszczelniający
1.2 Korpus podstawowy
1.3 Koszyk żwirowy
2 SitaSani 63/90/105 Korpus termoizolacyjny
Niewentylowana konstrukcja dachowa zgodnie z aaRdT z:
- nowym uszczelnieniem
- nową izolacją cieplną
- istniejącym uszczelnieniem
- istniejącą izolacją cieplną
- paroizolacją
- konstrukcją dolną
