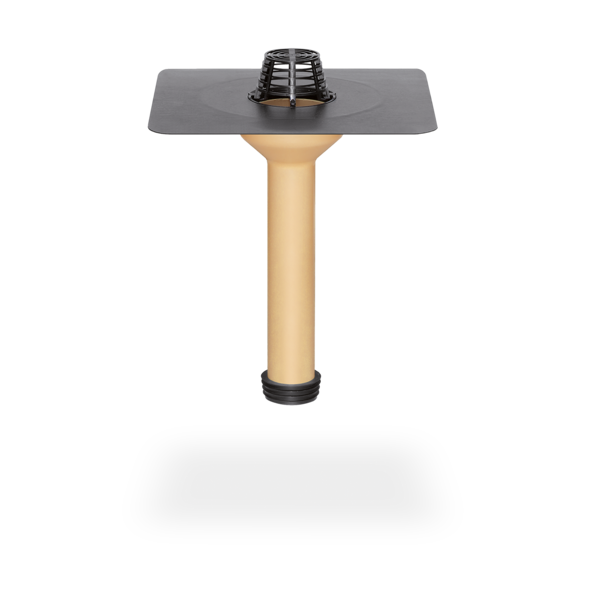

SitaSani®
Renovatiekolk
Productkenmerken
- Thermisch geïsoleerd
- Ongevoelig voor weersinvloeden (UV-/IR-straling, neerslag, temperatuur, ozon, enz.)
- Slag- en stootvast
- Lange levensduur
- Beveiligd tegen terugstuwing tot 2 m waterkolom

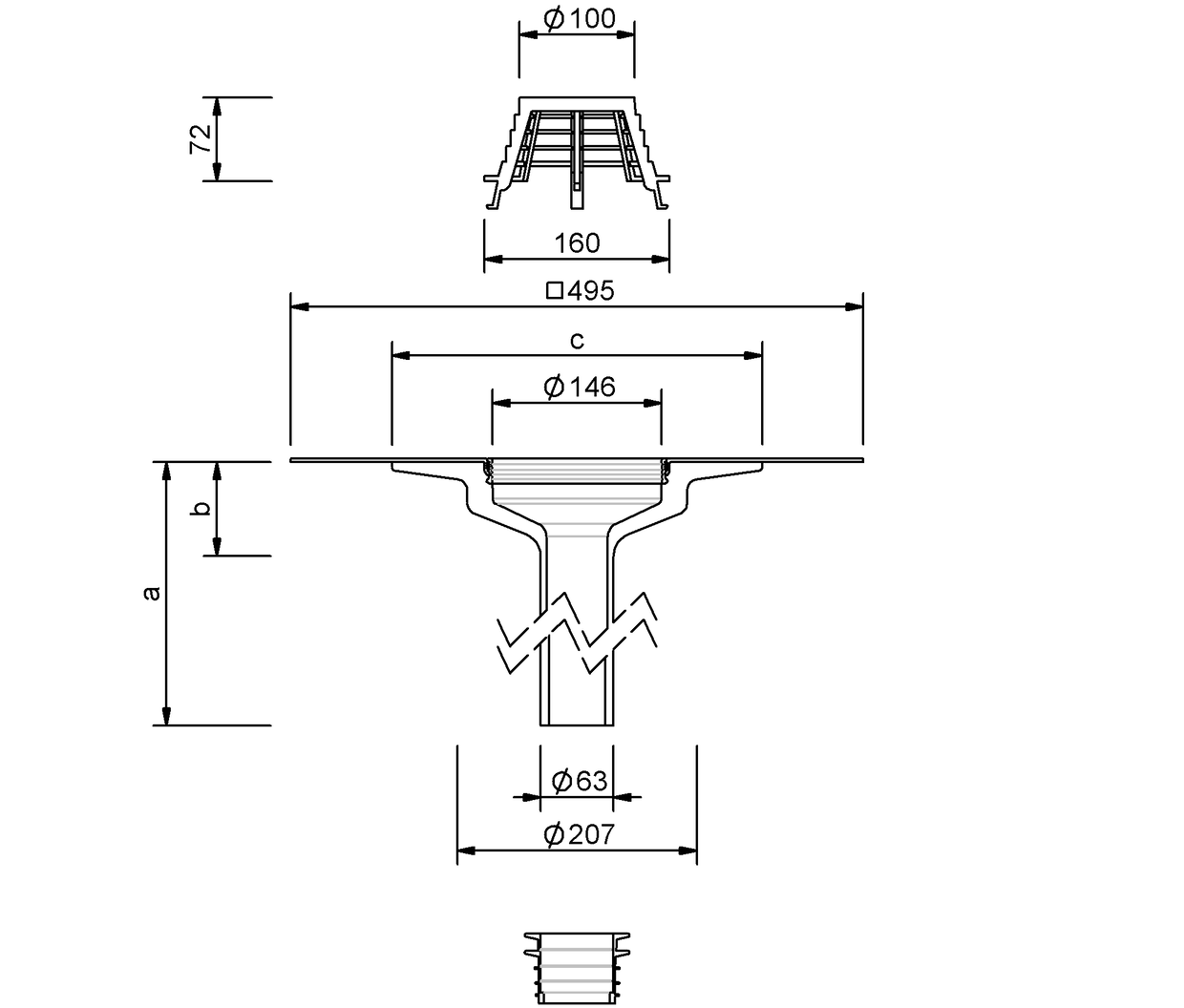

Technische tekening
| Nominale diameter DN | Buitendiameter OD (mm) | a (mm) | b (mm) | c (mm) | Tegen terugstuwing beveiligde renovatie van afvoersystemen met binnendiameter xx tot xx (mm) met lipdichtingsring | Tegen terugstuwing beveiligde renovatie van afvoersystemen met binnendiameter xx tot xx (mm) met profieldichtingsring |
|---|---|---|---|---|---|---|
| 63 | 63 | 550 | 81 | 320 | 68 - 86 | - |
Prestatiebeschrijving
Afvoercapaciteit
Afvoercapaciteit conform NBN EN 1253-2 in l/s
Afvoercapaciteit conform NBN EN 1253-2 in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Installatievoorbeelden
Artikelselectie
van polyurethaan, hoogte 550 mm, thermisch geïsoleerd, volgens DIN EN 1253-2, voor de renovatie van binnendiameters van 68 - 86 mm. Inclusief grote ingeschuimde aansluitslabbe (495 x 495 mm) in dakdichtingsmembraan naar keuze voor homogene aansluiting op dakdichtingslaag. Met klemring voor bijkomende bevestiging van de aansluitslabbe en montage van de grindvang. Compleet inclusief grindvanger en meerlippige afdichtring voor terugstroombeveiliging, geleverd en deskundig ingebouwd.
|
Waterstand (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Uitvoering | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 550 mm | 0.5 | 1.3 | 2.1 | 3.2 | 4.2 | 5 | 6.1 | 6.4 | 6.8 | 7.1 | 7.7 | 8.4 | 9 | 10.1 | 12 | 12.2 | 12.3 | 12.5 | 12.7 | 12.8 |
|
Waterstand (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Uitvoering | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 550 mm | 0.5 | 1.3 | 2.1 | 3.2 | 4.2 | 5 | 6.1 | 6.4 | 6.8 | 7.1 | 7.7 | 8.4 | 9 | 10.1 | 12 | 12.2 | 12.3 | 12.5 | 12.7 | 12.8 |
SitaSani® als trechterrenovatie in ongeventileerde dakopbouw als trechterrenovatie in ongeventileerde dakopbouw
SitaSani® bestaande uit:
1.1 Profielafdichtring
1.2 Afvoerelement
1.3 Bladvanger
1.1 Profielafdichtring
1.2 Afvoerelement
1.3 Bladvanger
Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie
SitaSani® als buisrenovatie in ongeventileerde dakopbouw
SitaSani® 63/90/105 bestaande uit:
1.1 Afdichtring
1.2 Afvoerelement
1.3 Grindvanger
2 SitaSani® 63/90/105 isolatie-element
1.1 Afdichtring
1.2 Afvoerelement
1.3 Grindvanger
2 SitaSani® 63/90/105 isolatie-element
Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:
- Nieuwe afdichting
- Nieuwe thermische isolatie
- Bestaande afdichting
- Bestaande thermische isolatie
- Dampscherm
- Onderconstructie
+
