SitaTrendy

Verhogingselement

Foto_S_SitaTrendy_Schraubflansch_Aufstockelement.tif

Productkenmerken

Thermisch geïsoleerd
Uitstekend bestand tegen aantasting door weersinvloeden (ultraviolette/infrarode stralen)
Bestand tegen gebruikelijke externe omgevingsinvloeden
Slag- en stootvast
Lange levensduur

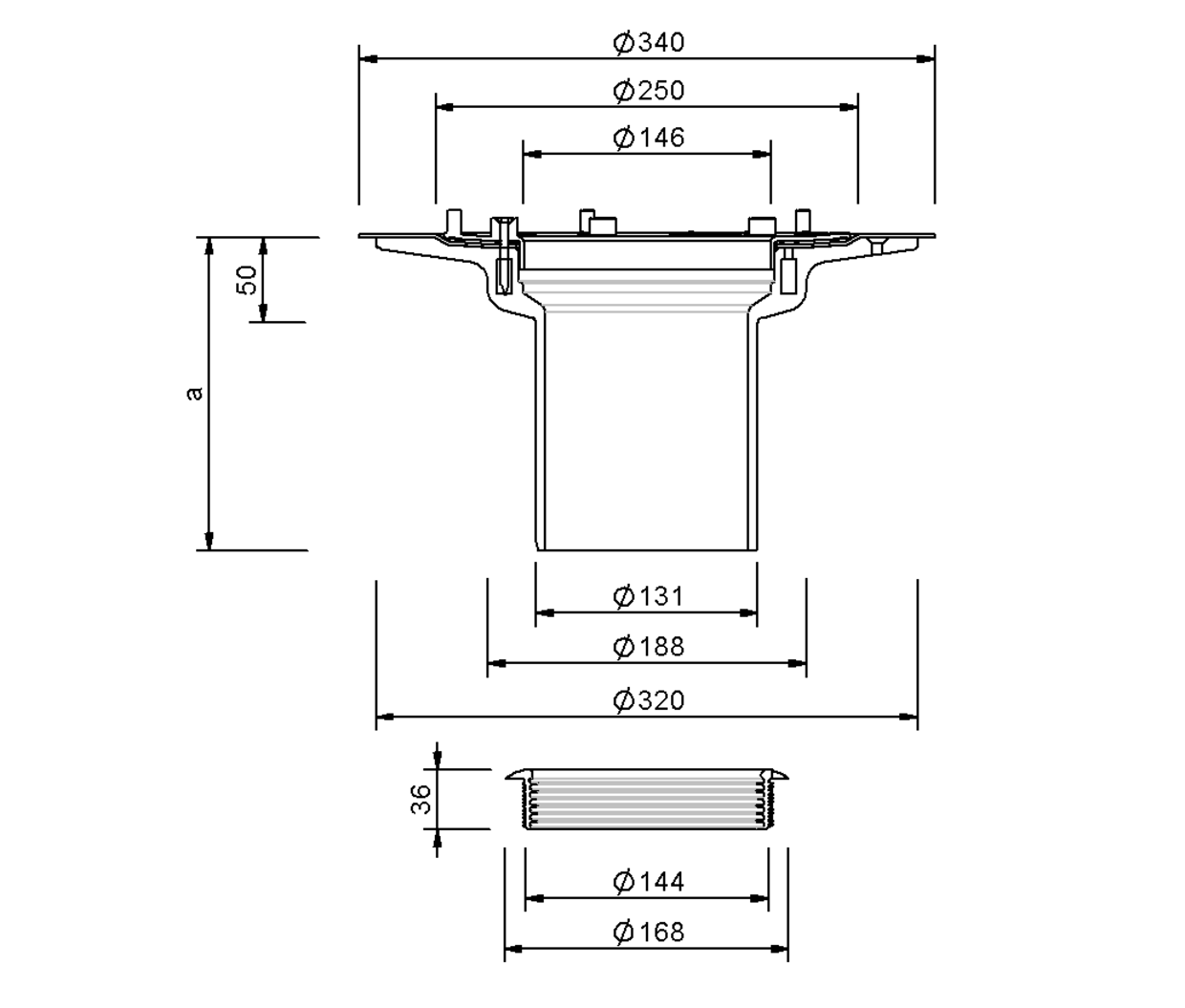

Technische tekening

a (mm)	Min. overbrugging van thermische isolatie (mm)	Max. overbrugging van thermische isolatie (mm)
185	60	150
255	60	220
355	60	320

Prestatiebeschrijving

SitaTrendy verhogingselement met schroefflens, van polyurethaan, volgens DIN EN 1253-2, thermisch geïsoleerd, voor isolatiediktes van 60-320 mm, met voorgeboorde gaten voor de bevestiging van het bouwelement in de onderconstructie, met ingeschuimde inzetring voor opname van de meegeleverde schroeven, losse flens van aluminium, twee afdichtingsslabben voor het inklemmen van bitumen-, kunststof- of rubberen afdichtingsbanen, compleet geleverd en deskundig ingebouwd.

Installatievoorbeelden

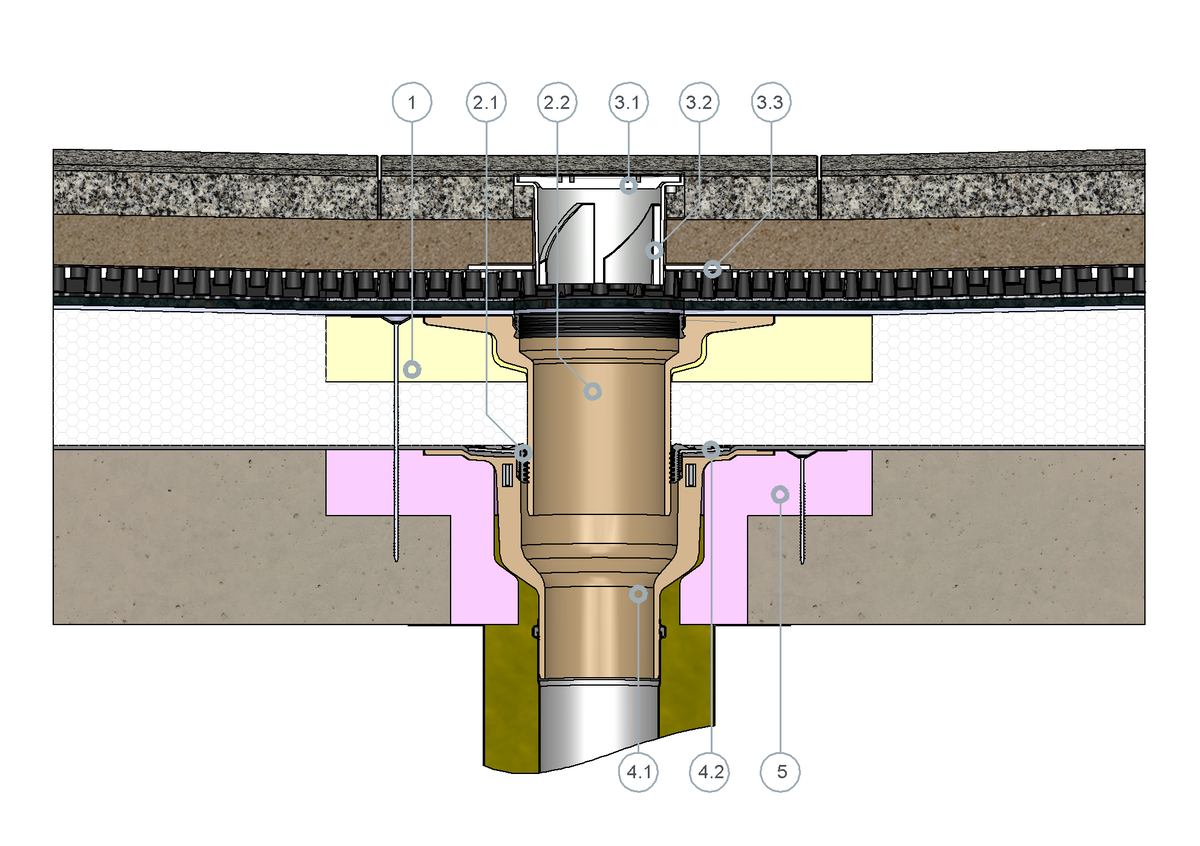

SitaTrendy met schroefflens voor ongeventileerde dakconstructies met terrasplaten in grindbed

1 SitaTrendy isolatieblok voor verhogingselement

SitaTrendy verhogingselement bestaande uit:
2.1 Afdichtring
2.2 Afvoerelement

SitaMore terrasmontageset bestaande uit:
3.1 Eindrooster
3.2 Behuizing
3.3 Hoogte-instelring

SitaTrendy schroefflens verticaal bestaande uit:
4.1 Afvoerelement
4.2 Losse flens, afdichtingen en schroeven

5 SitaTrendy isolatie-element dakkolk

Ongeventileerde dakopbouw met bekledingsplaten op grindbed conform algemeen erkende vaktechnische regels met:

Bekledingsplaten
Steenslag- of grindbed
Draineermat
Beschermmat
Afdichting
Thermische isolatie
Dampscherm
Onderconstructie

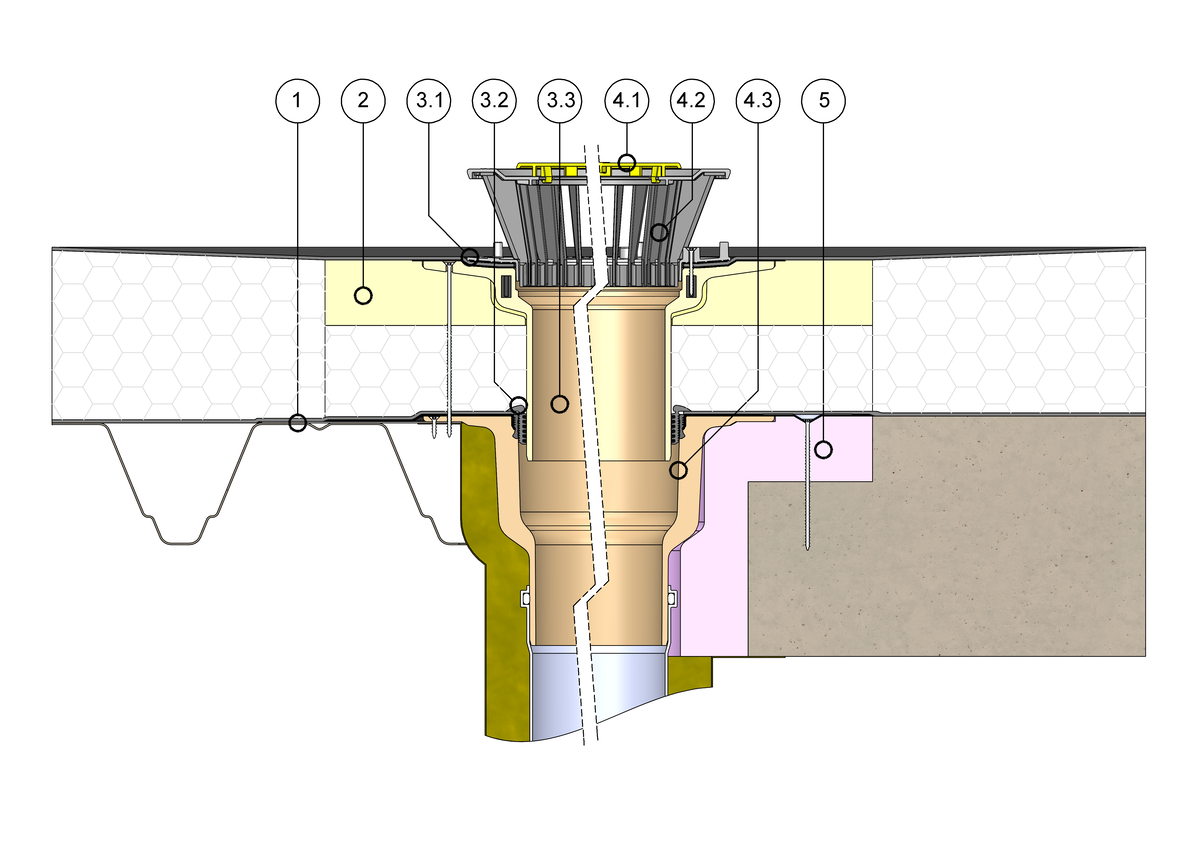

SitaTrendy voor ongeventileerde dakconstructies

1 SitaMore versterkingsplaat
2 SitaTrendy isolatie-element verhogingselement

SitaTrendy schroefflens verhogingselement, bestaande uit:
3.1 afdichtingsslabben en schroefflens
3.2 Dichtingsring
3.3 Afvoerelement

SitaTrendy verticaal bestaande uit:
4.1 Grindvangerdeksel
4.2 Grindvanger-afvoerelement
4.3 Afvoerelement met aansluitslabbe volgens klantspecificatie

5 SitaTrendy dakkolk isolatie-element

Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:

Afdichting
Thermische isolatie
Dampscherm
Onderconstructie

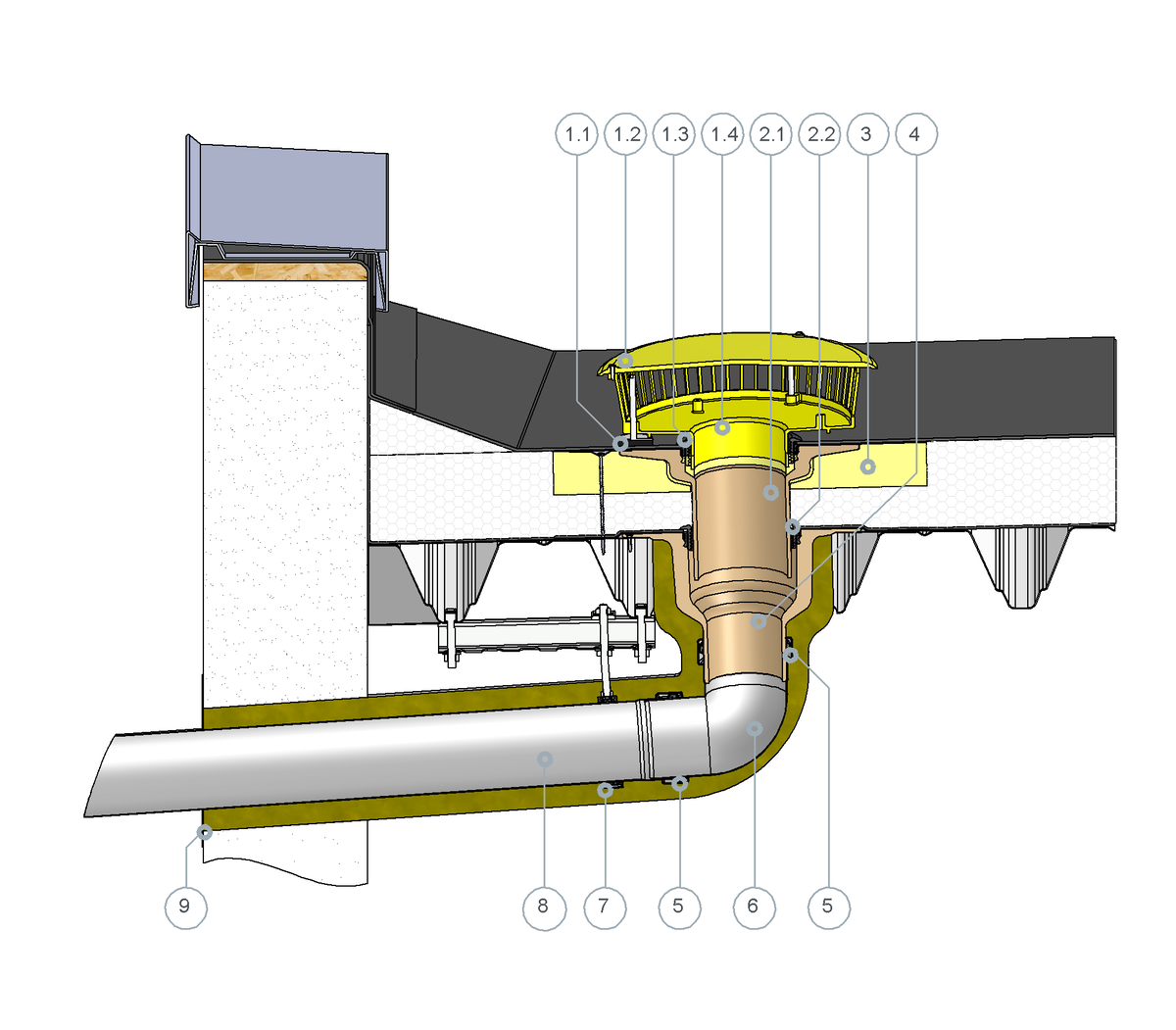

SitaTrendy met overloopelement voor noodafvoer als spuwer in geventileerde dakconstructies

SitaMore opstuwelement bestaande uit:
1.1 In hoogte verstelbare rubber-metalen steunpoten
1.2 Gesloten deksel
1.3 Afdichtring
1.4 Afvoerelement

SitaTrendy verhogingselement bestaande uit:
2.1 Afvoerelement
2.2 Afdichtring

3 SitaTrendy isolatieblok voor verhogingselement
4 SitaTrendy met verticale uitlaat
5 SitaPipe Edelstahl borgklem
6 SitaPipe Edelstahl bocht
7 SitaPipe Edelstahl buisbeugel
8 SitaPipe Edelstahl buis
9 SitaAttika gevelafdekplaat

Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:

Afdichting
Thermische isolatie
Dampscherm
Onderconstructie
Opening in de dakopstand met voegband

MultiCAD und BIM-Daten

In order for the external content to be displayed at this location, you must accept the cookies of the category "Preferences".
You can adjust the cookie settings here.

Artikelselectie

SitaTrendy			Artikelnummer
Schroefflens Verhogingselement
	150 mm	Schroefflens	152599	Product tonen
	220 mm	Schroefflens	152699	Product tonen
	320 mm	Schroefflens	152799	Product tonen
