SitaTrendy
Aufstockelement
Eigenschaften
- Wärmegedämmt
- Hervorragende Witterungsstabilität (UV-/IR Strahlung)
- Widerstandsfähig gegenüber üblichen Einflüssen aus Umweltbelastungen
- Stoß- und schlagfest
- Langlebig

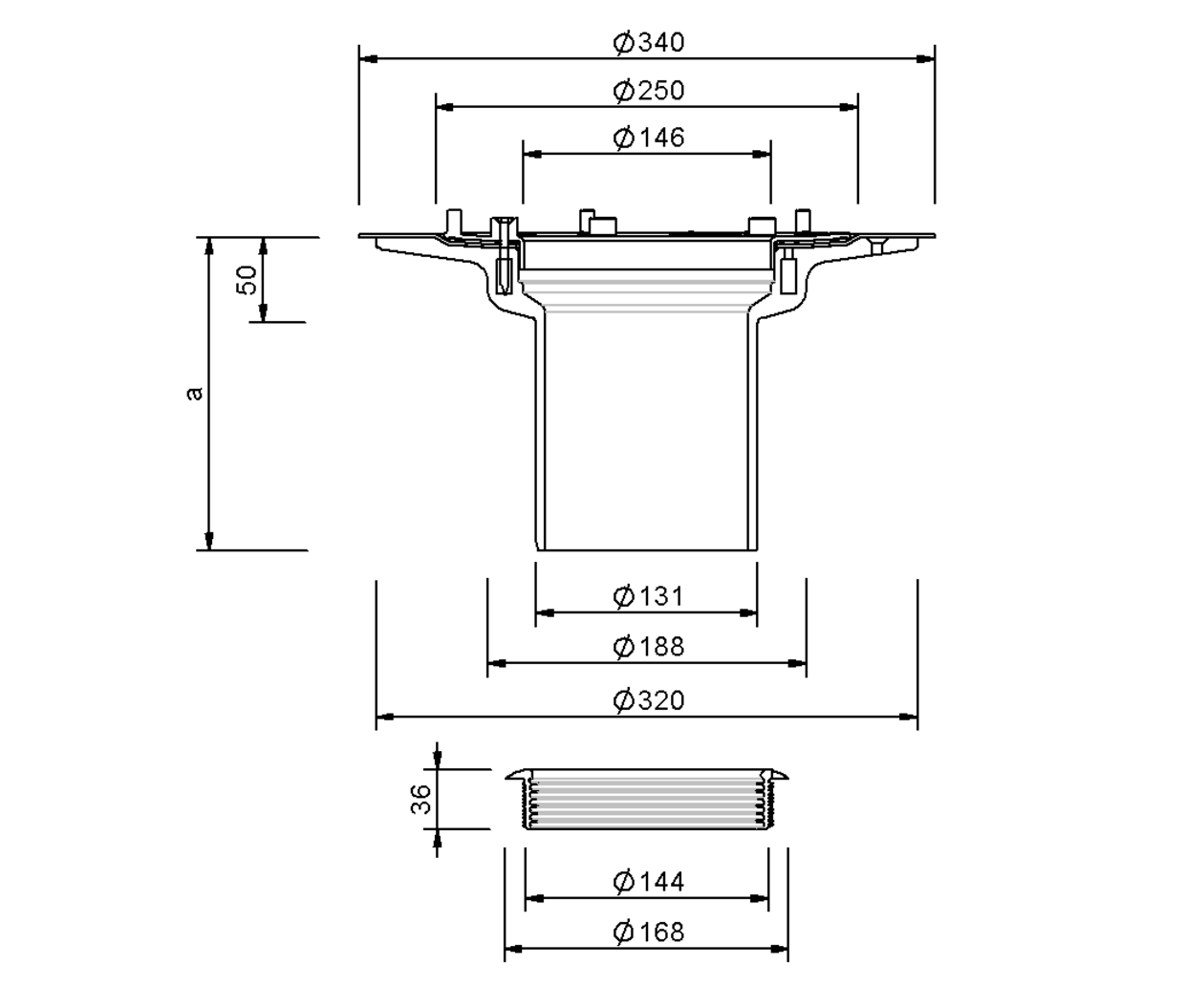

Technische Zeichnung
| a (mm) | Überbrückung der Wärmedämmung min. (mm) | Überbrückung der Wärmedämmung max. (mm) |
|---|---|---|
| 185 | 60 | 150 |
| 255 | 60 | 220 |
| 355 | 60 | 320 |
Leistungstext
Einbaubeispiele
MultiCAD und BIM-DatenAUSSCHREIBEN.DE
Downloads
PDF TechnischeZeichnung_152699_de.pdf
PDF TechnischeZeichnung_152799_de.pdf
DWG TZ_DB_SitaTrendy_Schraubflansch_Aufstockelement_150mm.DWG
DWG TZ_DB_SitaTrendy_Schraubflansch_Aufstockelement_220mm.DWG
DWG TZ_DB_SitaTrendy_Schraubflansch_Aufstockelement_320mm.DWG
Artikelauswahl
SitaTrendy Schraubflansch Aufstockelement, aus Polyurethan, nach DIN EN 1253-2, für Dämmstoffstärken von 60-320 mm, mit vorgefertigten Bohrungen zur Befestigung des Bauteils in der Unterkonstruktion. Mit eingeschäumtem Einsatzring zur Aufnahme der beiliegenden Schrauben, Losflansch aus Aluminium, zwei Dichtmanschetten zum Einklemmen von Bitumen-, Kunststoff- oder Kautschukbahnen, komplett inklusive Kiesfang, liefern und fachgerecht einbauen.
SitaTrendy Schraubflansch im nicht belüfteten Dachaufbau mit Terrassenplatten im Splittbett
1 SitaTrendy Dämmkörper Aufstockelement
SitaTrendy Aufstockelement bestehend aus:
2.1 Dichtring
2.2 Grundkörper
SitaMore Terrassenbausatz bestehend aus:
3.1 Endrost
3.2 Gehäuse
3.3 Höheneinstellring
SitaTrendy Schraubflansch senkrecht bestehend aus:
4.1 Grundkörper
4.2 Losflansch, Dichtungen und Schrauben
5 SitaTrendy Dämmkörper Gully
SitaTrendy Aufstockelement bestehend aus:
2.1 Dichtring
2.2 Grundkörper
SitaMore Terrassenbausatz bestehend aus:
3.1 Endrost
3.2 Gehäuse
3.3 Höheneinstellring
SitaTrendy Schraubflansch senkrecht bestehend aus:
4.1 Grundkörper
4.2 Losflansch, Dichtungen und Schrauben
5 SitaTrendy Dämmkörper Gully
Nicht belüfteter Dachaufbau mit Plattenbelag auf Splittbett nach den aaRdT mit:
- Plattenbelag
- Kies- oder Splittbett
- Drainagematte
- Bautenschutzmatte
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
SitaTrendy im nicht belüfteten Dachaufbau
1 SitaMore Verstärkungsblech
2 SitaTrendy Dämmkörper Aufstockelement
SitaTrendy Schraubflansch Aufstockelement bestehend aus:
3.1 Dichtmanschetten und Schraubflansch
3.2 Dichtring
3.3 Grundkörper
SitaTrendy senkrecht bestehend aus:
4.1 Kiesfang Deckel
4.2 Kiesfang Grundkörper
4.3 Grundkörper mit Wunschanschlussmanschette
5 SitaTrendy Dämmkörper Gully
2 SitaTrendy Dämmkörper Aufstockelement
SitaTrendy Schraubflansch Aufstockelement bestehend aus:
3.1 Dichtmanschetten und Schraubflansch
3.2 Dichtring
3.3 Grundkörper
SitaTrendy senkrecht bestehend aus:
4.1 Kiesfang Deckel
4.2 Kiesfang Grundkörper
4.3 Grundkörper mit Wunschanschlussmanschette
5 SitaTrendy Dämmkörper Gully
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
SitaTrendy mit Anstauelement für die Notentwässerung als Speier im belüfteten Dachaufbau
SitaMore Anstauelement bestehend aus:
1.1 höhenverstellbare Gummimetallpuffer
1.2 Geschlossener Deckel
1.3 Dichtring
1.4 Grundkörper
SitaTrendy Aufstockelement bestehend aus:
2.1 Grundkörper
2.2 Dichtring
3 SitaTrendy Dämmkörper Aufstockelement
4 SitaTrendy senkrecht
5 SitaPipe Edelstahl Sicherungschelle
6 SitaPipe Edelstahl Bogen
7 SitaPipe Edelstahl Rohrschelle
8 SitaPipe Edelstahl Rohr
9 SitaAttika Fassaden-Abdeckplatte
1.1 höhenverstellbare Gummimetallpuffer
1.2 Geschlossener Deckel
1.3 Dichtring
1.4 Grundkörper
SitaTrendy Aufstockelement bestehend aus:
2.1 Grundkörper
2.2 Dichtring
3 SitaTrendy Dämmkörper Aufstockelement
4 SitaTrendy senkrecht
5 SitaPipe Edelstahl Sicherungschelle
6 SitaPipe Edelstahl Bogen
7 SitaPipe Edelstahl Rohrschelle
8 SitaPipe Edelstahl Rohr
9 SitaAttika Fassaden-Abdeckplatte
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
- Attikadurchbruch mit Fugenband
Damit die externen Inhalte an dieser Stelle
angezeigt werden können, müssen Sie die
Cookies der Kategorie „Präferenzen“
akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Damit die externen Inhalte an
dieser Stelle angezeigt werden
können, müssen Sie die Cookies
der Kategorie „Präferenzen“
akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Technische Zeichnungen
PDF TechnischeZeichnung_152599_de.pdfPDF TechnischeZeichnung_152699_de.pdf
PDF TechnischeZeichnung_152799_de.pdf
DWG TZ_DB_SitaTrendy_Schraubflansch_Aufstockelement_150mm.DWG
DWG TZ_DB_SitaTrendy_Schraubflansch_Aufstockelement_220mm.DWG
DWG TZ_DB_SitaTrendy_Schraubflansch_Aufstockelement_320mm.DWG
| SitaTrendy | Artikel Nr. | |||
|---|---|---|---|---|
Schraubflansch Aufstockelement | ||||
| 150 mm | Schraubflansch | 152599 | Zum Produkt | |
| 220 mm | Schraubflansch | 152699 | Zum Produkt | |
| 320 mm | Schraubflansch | 152799 | Zum Produkt |
