SitaSani®
Renovatiekolk
Productkenmerken
- Thermisch geïsoleerd
- Ongevoelig voor weersinvloeden (UV-/IR-straling, neerslag, temperatuur, ozon, enz.)
- Slag- en stootvast
- Lange levensduur
- Beveiligd tegen terugstuwing tot 2 m waterkolom

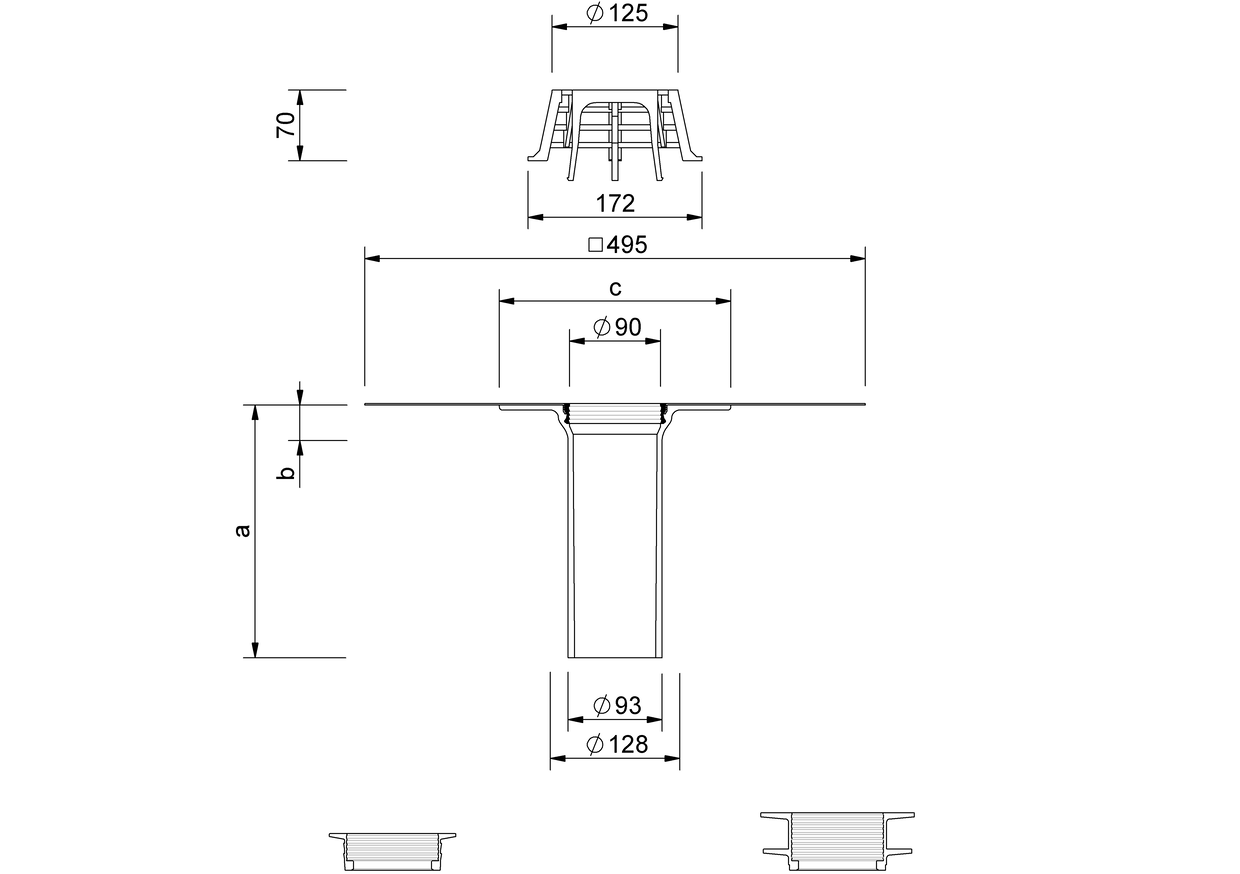

Technische tekening
| Nominale diameter DN | Buitendiameter OD (mm) | a (mm) | b (mm) | c (mm) | Tegen terugstuwing beveiligde renovatie van afvoersystemen met binnendiameter xx tot xx (mm) met lipdichtingsring | Tegen terugstuwing beveiligde renovatie van afvoersystemen met binnendiameter xx tot xx (mm) met profieldichtingsring |
|---|---|---|---|---|---|---|
| 95 | 93 | 250 | 35 | 229 | 100 - 110 | 107 - 140 |
| 95 | 93 | 550 | 35 | 229 | 100 - 110 | 107 - 140 |
Prestatiebeschrijving
Afvoercapaciteit
Afvoercapaciteit conform NBN EN 1253-2 in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Installatievoorbeelden
Artikelselectie

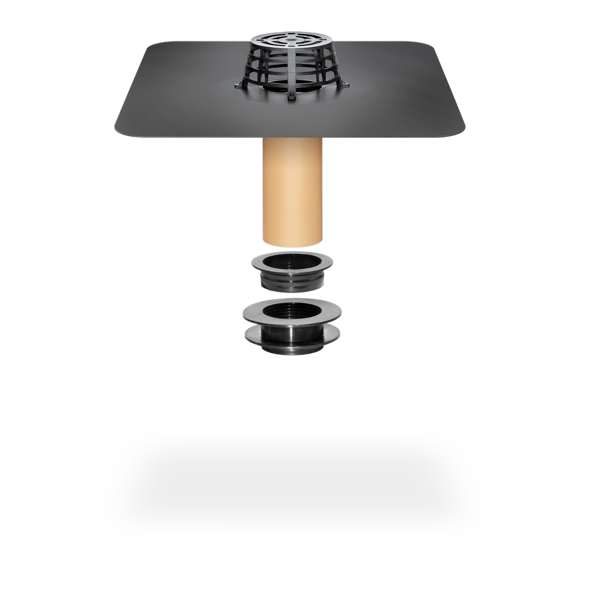

SitaSani® 95 renovatiekolk, uit polyurethaan. Hoogte 250 mm of 550 mm, thermisch geïsoleerd. Conform NBN EN 1253-2. Afvoercapaciteit 4,0 l/s bij 35 mm stuwhoogte. Voor renovatie van afvoersystemen met binnendiameters van 100 tot 140 mm, met grote ingeschuimde aansluitkraag naar keuze (495 mm x 495 mm). Voor homogene verbinding van de dakafdichting, metborgring voor extra borging van de aansluitkraag en montage van de bladvanger. Compleet met bladvanger, glijmiddel en twee afdichtingen met verschillende maten ter terugstuwbeveiliging. Leveren en deskundig inbouwen.
|
Waterstand (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Uitvoering | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 250 mm | 0.5 | 1 | 1.4 | 1.9 | 2.6 | 3.3 | 4 | 4.7 | 5.3 | 6.2 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 |
| 550 mm | 0.5 | 1 | 1.4 | 1.9 | 2.6 | 3.3 | 4 | 4.7 | 5.3 | 6.2 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 |
SitaSani® als renovatiesysteem voor ongeventileerde dakconstructies
SitaSani® bestaande uit:
1.1 Profielafdichtring
1.2 Afvoerelement
1.3 Bladvanger
1.1 Profielafdichtring
1.2 Afvoerelement
1.3 Bladvanger
Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie
SitaSani® als renovatiesysteem voor ongeventileerde dakconstructies
SitaSani® 63/90/105 bestaande uit:
1.1 Afdichtring
1.2 Afvoerelement
1.3 Grindvanger
2 SitaSani® 63/90/105 isolatie-element
1.1 Afdichtring
1.2 Afvoerelement
1.3 Grindvanger
2 SitaSani® 63/90/105 isolatie-element
Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:
- Nieuwe afdichting
- Nieuwe thermische isolatie
- Bestaande afdichting
- Bestaande thermische isolatie
- Dampscherm
- Onderconstructie
+
