SitaSani®
Sanierungsgully
Eigenschaften
- Wärmegedämmt
- Unempfindlich gegenüber Witterungseinflüssen (UV/IR-Strahlung, Niederschlag, Temperatur, Ozon, etc.)
- Stoß- und schlagfest
- Langlebig
- Rückstausicher bis 2 m Wassersäule

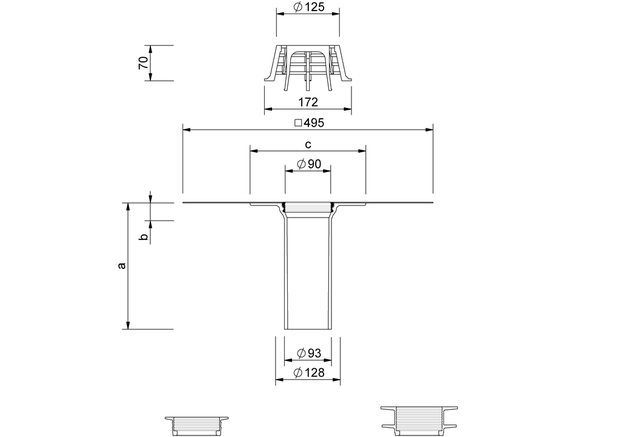

Technische Zeichnung
| Nennweite DN | Außendurchmesser OD (mm) | a (mm) | b (mm) | c (mm) | Rückstausicher bei zu sanierenden Innendurchmessern von–bis (mm) mit Lippendichtring | Rückstausicher bei zu sanierenden Innendurchmessern von–bis (mm) mit Profildichtring |
|---|---|---|---|---|---|---|
| 95 | 93 | 250 | 35 | 229 | 100 - 110 | 107 - 140 |
| 95 | 93 | 550 | 35 | 229 | 100 - 110 | 107 - 140 |
Leistungstext
Abflussmenge
Einbaubeispiele
![SitaSani als Topfsanierung im nicht belüfteten Dachaufbau]( "SitaSani als Topfsanierung im nicht belüfteten Dachaufbau")
![SitaSani als Rohrsanierung im nicht belüfteten Dachaufbau]( "SitaSani als Rohrsanierung im nicht belüfteten Dachaufbau")
AUSSCHREIBEN.DE
Downloads
Artikelauswahl
SitaSani® 95 Sanierungsgully, aus Polyurethan, Höhe 250 mm oder 550 mm, wärmegedämmt, nach DIN EN 1253-2, Abflussmenge 4,0 l/s bei 35 mm Stauhöhe, zur Sanierung von Innendurchmessern von 100–140 mm, mit großer eingeschäumter Wunschanschlussmanschette (495 mm x 495 mm) zur homogenen Verbindung der Dachabdichtung, mit Fixierring zur zusätzlichen Sicherung der Anschlussmanschette und zur Aufnahme des Kiesfangs. Komplett inkl. Kiesfang, Gleitmittel und zwei unterschiedlich großer Dichtungen zur Rückstausicherung, liefern und fachgerecht einbauen.
Abflussmenge nach DIN EN 1253-2 in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Stauhöhe (mm)
DN
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
80
85
90
95
100
95
0,5
1
1,4
1,9
2,6
3,3
4
4,7
5,3
6,2
7
7
7
7
7
7
7
7
7
7
SitaSani als Topfsanierung im nicht belüfteten Dachaufbau
SitaSani® bestehend aus:
1.1 Profildichtring
1.2 Grundkörper
1.3 Kiesfang
1.1 Profildichtring
1.2 Grundkörper
1.3 Kiesfang
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
SitaSani als Rohrsanierung im nicht belüfteten Dachaufbau
SitaSani® 63/90/105 bestehend aus:
1.1 Dichtring
1.2 Grundkörper
1.3 Kiesfang
2 SitaSani® 63/90/105 Dämmkörper
1.1 Dichtring
1.2 Grundkörper
1.3 Kiesfang
2 SitaSani® 63/90/105 Dämmkörper
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Neue Abdichtung
- Neue Wärmedämmung
- Vorhandene Abdichtung
- Vorhandene Wärmedämmung
- Dampfsperre
- Unterkonstruktion
