SitaSani®
Renovatiekolk
Productkenmerken
- Thermisch geïsoleerd
- Ongevoelig voor weersinvloeden (UV-/IR-straling, neerslag, temperatuur, ozon, enz.)
- Slag- en stootvast
- Lange levensduur
- Beveiligd tegen terugstuwing tot 2 m waterkolom

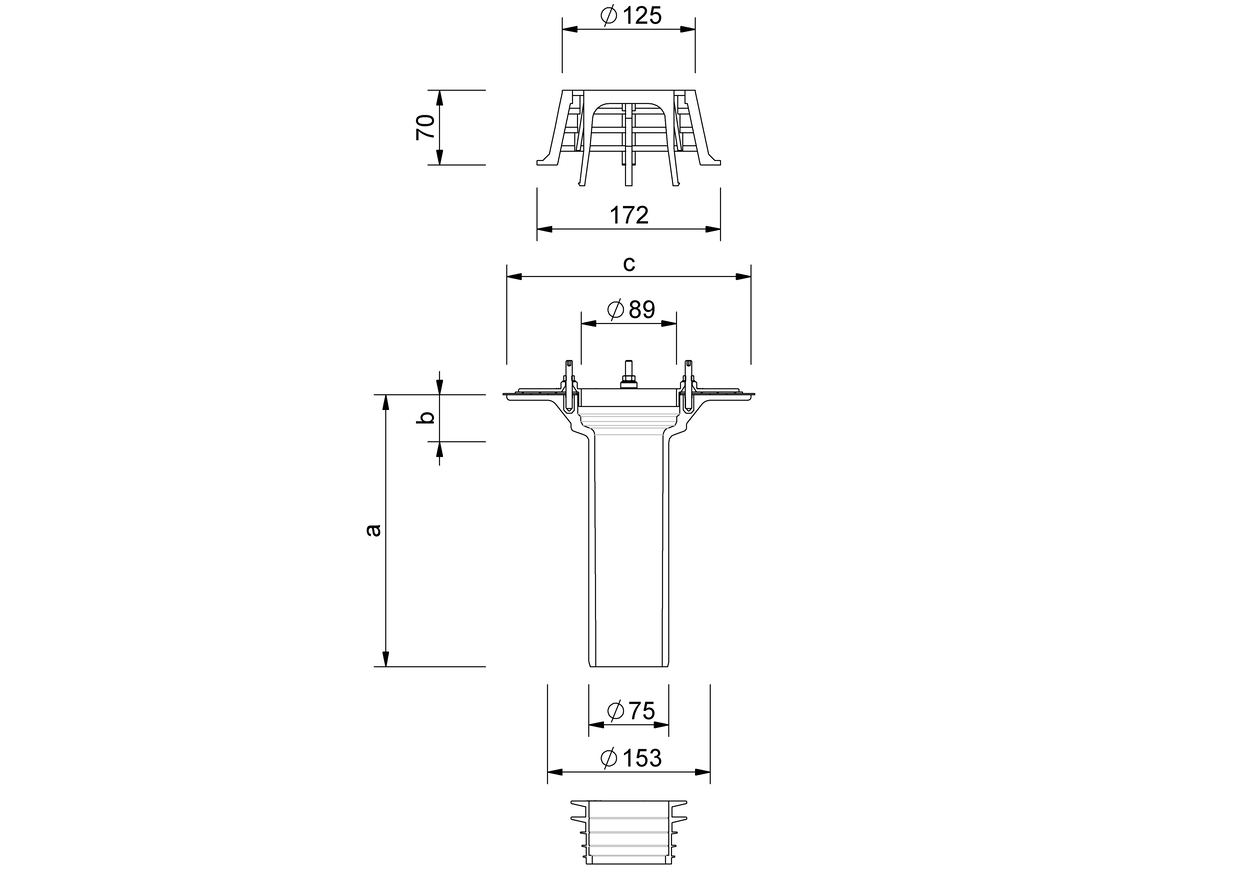

Technische tekening
| Nominale diameter DN | Buitendiameter OD (mm) | a (mm) | b (mm) | c (mm) | Tegen terugstuwing beveiligde renovatie van afvoersystemen met binnendiameter xx tot xx (mm) met lipdichtingsring | Tegen terugstuwing beveiligde renovatie van afvoersystemen met binnendiameter xx tot xx (mm) met profieldichtingsring |
|---|---|---|---|---|---|---|
| 70 | 75 | 255 | 44 | 229 | 82 - 103 | - |
SitaSani® 70 renovatiekolk met schroefflens, van polyurethaan, hoogte 255 mm, thermisch geïsoleerd, volgens DIN EN 1253-2, afvoercapaciteit 4,1 l/s bij 35 mm stuwhoogte, voor de renovatie van binnendiameters van 82-103 mm, met voorgeboorde gaten voor de bevestiging van het bouwelement in de onderconstructie. Inclusief ingeschuimde inzetring voor bevestiging van de bijgeleverde schroeven. Met losse flens uit aluminium en twee afdichtslabben voor het inklemmen van bitumineuze, kunststof en rubberen dakdichtingsbanen. Inclusief grindvanger en meerlippige afdichtring voor terugstroombeveiliging, geleverd en deskundig ingebouwd.
|
Waterstand (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Uitvoering | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 255 mm | 0.7 | 1.2 | 1.7 | 2.2 | 2.5 | 3.4 | 4.1 | 4.7 | 5.3 | 5.9 | 6.8 | 7.6 | 9 | 10 | 10.6 | 10.6 | 10.6 | 10.6 | 10.6 | 10.6 |
|
Waterstand (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Uitvoering | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 255 mm | 0.7 | 1.2 | 1.7 | 2.2 | 2.5 | 3.4 | 4.1 | 4.7 | 5.3 | 5.9 | 6.8 | 7.6 | 9 | 10 | 10.6 | 10.6 | 10.6 | 10.6 | 10.6 | 10.6 |
SitaSani® als trechterrenovatie in ongeventileerde dakopbouw als trechterrenovatie in ongeventileerde dakopbouw
1.1 Profielafdichtring
1.2 Afvoerelement
1.3 Bladvanger
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie
SitaSani® als buisrenovatie in ongeventileerde dakopbouw
1.1 Afdichtring
1.2 Afvoerelement
1.3 Grindvanger
2 SitaSani® 63/90/105 isolatie-element
- Nieuwe afdichting
- Nieuwe thermische isolatie
- Bestaande afdichting
- Bestaande thermische isolatie
- Dampscherm
- Onderconstructie
| SitaSani® | Artikelnummer | |||
|---|---|---|---|---|
70 Schroefflens | ||||
| Schroefflens | 255 mm | 103699 | Product tonen |
