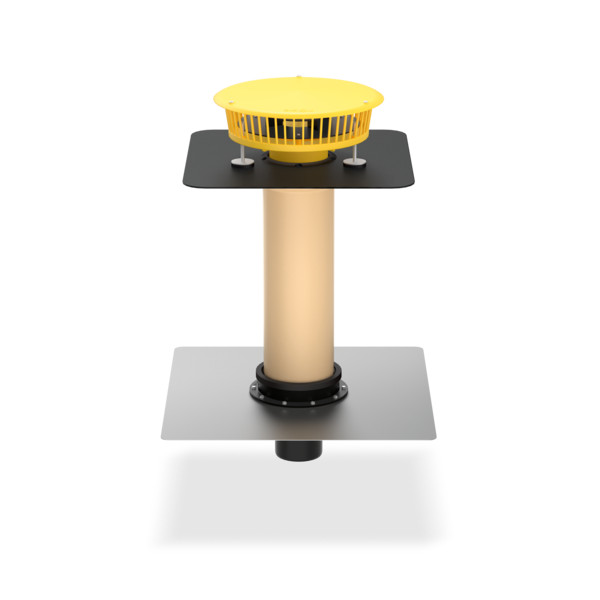

SitaDSS Fireguard®
Brandwerende dakkolken
Productkenmerken
- Ongevoelig voor weersinvloeden (UV-/IR-straling, neerslag, temperatuur, ozon, enz.)
- Slag- en stootvast
- Lange levensduur

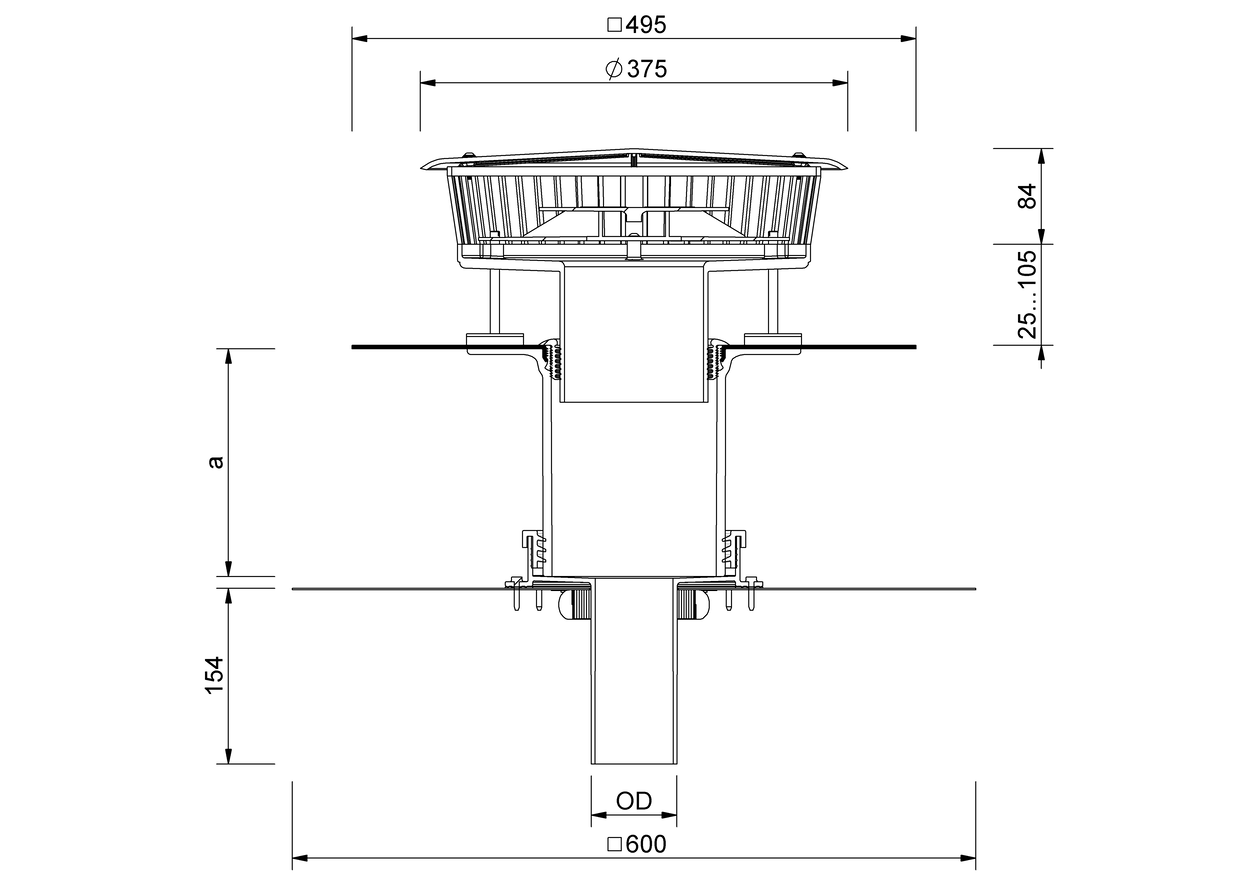

Technische tekening
| Nominale diameter DN | Buitendiameter OD (mm) | Doorbreking/kernboring (mm) | Uitsparingsmaat (mm x mm) | a (mm) | Min. overbrugging van thermische isolatie (mm) | Max. overbrugging van thermische isolatie (mm) | Min. ingestelde hoogte (mm) | Max. ingestelde hoogte (mm) |
|---|---|---|---|---|---|---|---|---|
| 70 | 75 | 185 | 150 x 150 | 200 | 65 | 210 | 25 | 105 |
| 70 | 75 | 185 | 150 x 150 | 550 | 105 | 570 | 25 | 105 |
SitaDSS Fireguard® met overloopelement DN 70, als brandpreventie en beveiliging tegen brandoverslag en -doorslag uit onderliggende bouwlagen via kleine (doorvoer)openingen conform NBN 18234, deel 3 en 4. Tweedelig, bestaande uit: PE-afvoerelement, kraag voor bevestiging aan versterkingsplaat en inklemmen van het dampscherm, conform NBN EN 1253-2, stuwhoogte. Inclusief verhogingselement voor 65 tot 210 mm of 105 tot 570 mm isolatiedikte. Uit PUR met grote aansluitslabbe in dakdichtingsmembraan naar keuze en overloopelement met Airstop. Voor directe aansluiting op PE-buizen (met stuiklasverbinding of elektrolasmof) voor afvoer in onderdruk. Inclusief afdichtslabbe en versterkingsplaat conform NBN EN 1090-4 met voorgemonteerde brandwerende slabbe. Compleet leveren en deskundig inbouwen.
|
Waterstand (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nominale diameter DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 70 | 0.7 | 1.9 | 3 | 4.3 | 5.5 | 8.1 | 10.7 | 13.7 | 16.7 | 16.9 | 17.1 | 17.2 | 17.3 | 17.4 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 |
| 70 | 0.7 | 1.9 | 3 | 4.3 | 5.5 | 8.1 | 10.7 | 13.7 | 16.7 | 16.9 | 17.1 | 17.2 | 17.3 | 17.4 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 |

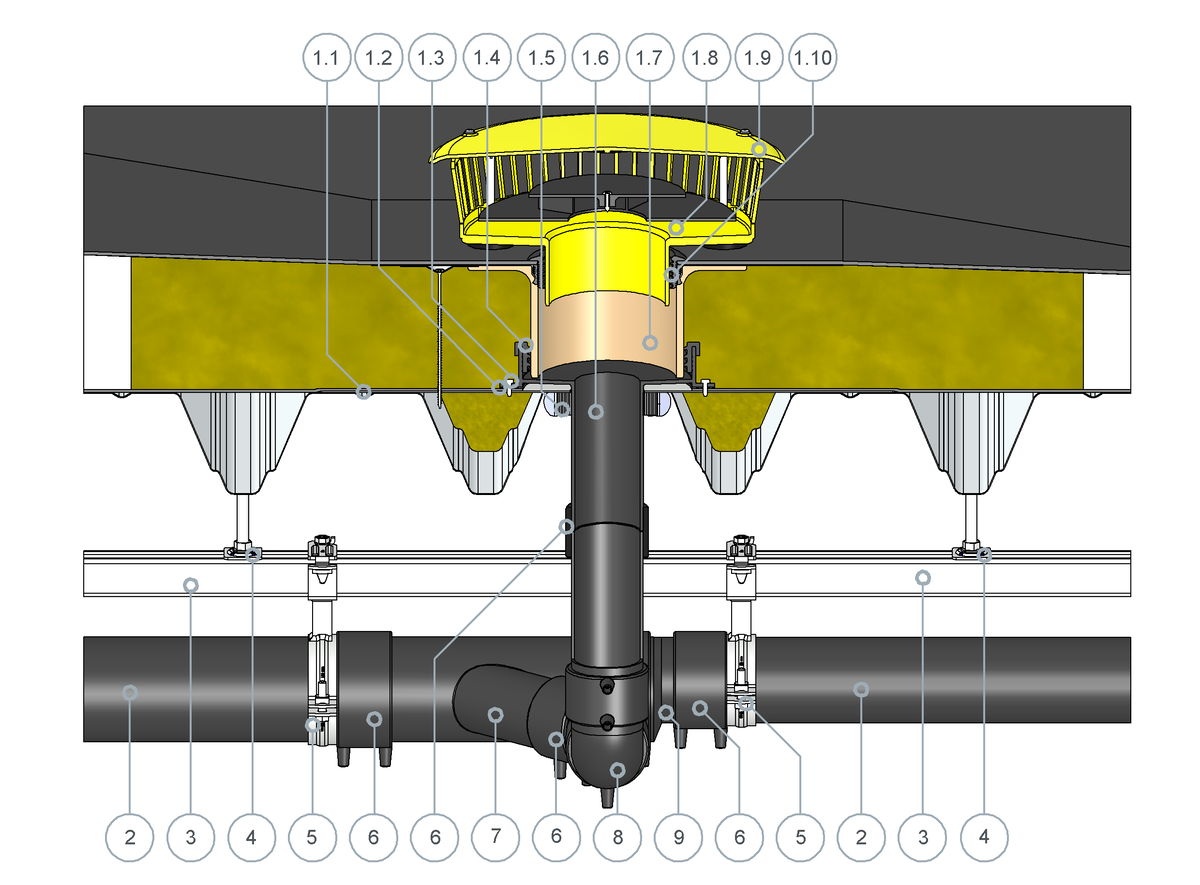

SitaDSS Fireguard® voor noodafvoer van niet-geventileerde dakopbouw
1.1 Versterkingsplaat
1.2 Afdichtslabbe
1.3 Zelfborende schroef
1.4 Afdichting
1.5 Brandveilige slabbe
1.6 PE-afvoerelement
1.7 Verhogingselement
1.8 Opstuwelement afvoerelement
1.9 Opstuwelement deksel
1.10 Opstuwelement bevestigingsring
2 SitaPipe PE-buis
3 SitaDSS Rail montagerail
4 SitaDSS Rail starre ophanging
5 SitaDSS Clamp bevestiging
6 SitaPipe elektrolasmof uit PE
7 SitaPipe PE-bocht 45°
8 SitaPipe PE-bocht 88,5°
9 SitaPipe PE verloopstuk
- Afdichting
- Onbrandbare thermische isolatie, min. 1,0 m x 1,0 m
- Dampscherm
- Onbrandbare profielvulling
- Geprofileerde staalplaat
