SitaIndra
Afvoerkolk doorheen de dakopstand
Productkenmerken
- Thermisch geïsoleerd
- Ongevoelig voor weersinvloeden (UV-/IR-straling, neerslag, temperatuur, ozon, enz.)
- Slag- en stootvast
- Lange levensduur

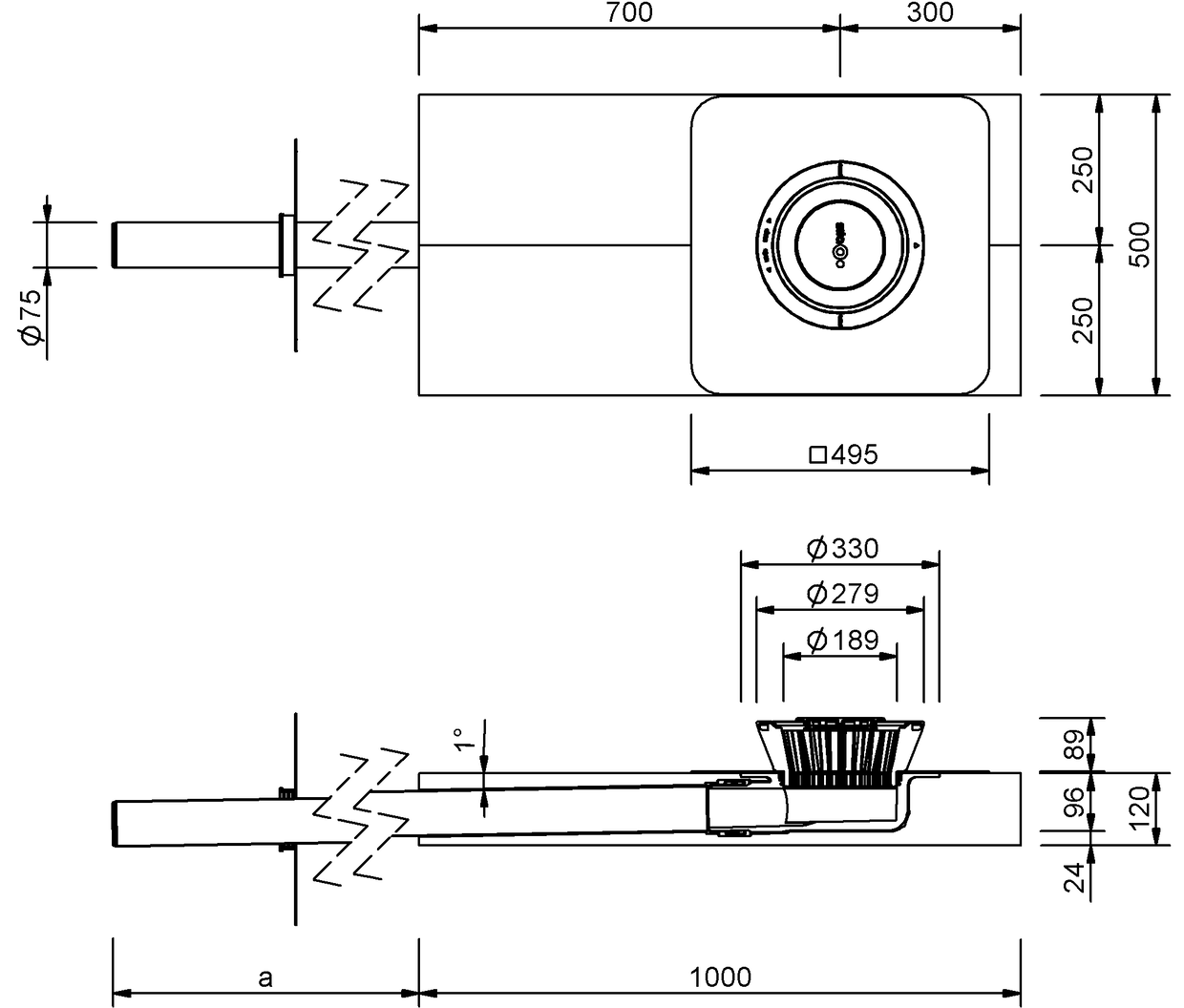

Technische tekening
| Nominale diameter DN | Buitendiameter OD (mm) | a (mm) |
|---|---|---|
| 70 | 75 | 520 |
| 70 | 75 | 1020 |
| 70 | 75 | 1520 |

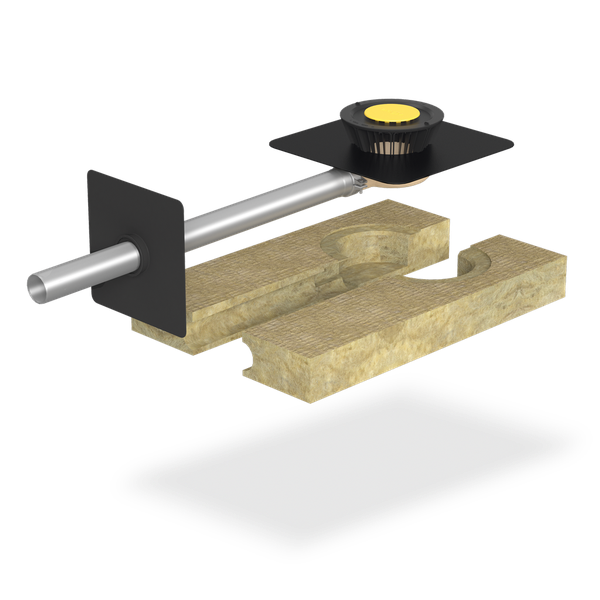

SitaIndra dakvlakkolk, haaks, van polyurethaan, thermisch geïsoleerd. Conform NBN EN 1253-2. Nominale diameter DN 70. Afvoercapaciteit van 5,8 l/s bij 35 mm waterstand. Met verbindingsbuis en borgklem van roestvrij staal, flexibele dampschermplaat voor stevige aansluiting op het dampscherm. Inclusief tweedelig isolatie-element van minerale wol met warmtegeleidingscoëfficiënt lambda = 0,040 W/mK en druksterkte van 70 kPa. Afmetingen 500 x 1000 x 120 mm. Voor conventionele dakwaterafvoer. Inclusief grote ingeschuimde aansluitkraag naar keuze (495 x 495 mm), passend bij de gebruikte dakdichting. Met borgring voor extra borging van de aansluitslabbe en montage van de bijgeleverde bladvanger. Leveren en deskundig inbouwen.
|
Waterstand (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Aansluitlengte | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 1,0 m | 0.6 | 1.4 | 2.2 | 2.3 | 2.4 | 2.5 | 2.6 | 2.7 | 2.8 | 2.9 | 2.9 | 3 | 3.1 | 3.2 | 3.2 | 3.3 | 3.4 | 3.5 | 3.5 | 3.5 |
| 1,5 m | 0.6 | 1.4 | 2.2 | 2.3 | 2.4 | 2.5 | 2.6 | 2.7 | 2.8 | 2.9 | 2.9 | 3 | 3.1 | 3.2 | 3.2 | 3.3 | 3.4 | 3.5 | 3.5 | 3.5 |
| 2,0 m | 0.6 | 1.4 | 2.2 | 2.3 | 2.4 | 2.5 | 2.6 | 2.7 | 2.8 | 2.9 | 2.9 | 3 | 3.1 | 3.2 | 3.2 | 3.3 | 3.4 | 3.5 | 3.5 | 3.5 |
|
Waterstand (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Aansluitlengte | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 1,0 m | 0.6 | 1.5 | 2.3 | 2.6 | 2.9 | 4.4 | 5.8 | 7 | 8.2 | 9.5 | 10.8 | 11.5 | 12.2 | 12.6 | 12.9 | 13.8 | 14.7 | 14.7 | 14.7 | 14.7 |
| 1,5 m | 0.6 | 1.5 | 2.3 | 2.6 | 2.9 | 4.4 | 5.8 | 7 | 8.2 | 9.5 | 10.8 | 11.5 | 12.2 | 12.6 | 12.9 | 13.8 | 14.7 | 14.7 | 14.7 | 14.7 |
| 2,0 m | 0.6 | 1.5 | 2.3 | 2.6 | 2.9 | 4.4 | 5.8 | 7 | 8.2 | 9.5 | 10.8 | 11.5 | 12.2 | 12.6 | 12.9 | 13.8 | 14.7 | 14.7 | 14.7 | 14.7 |

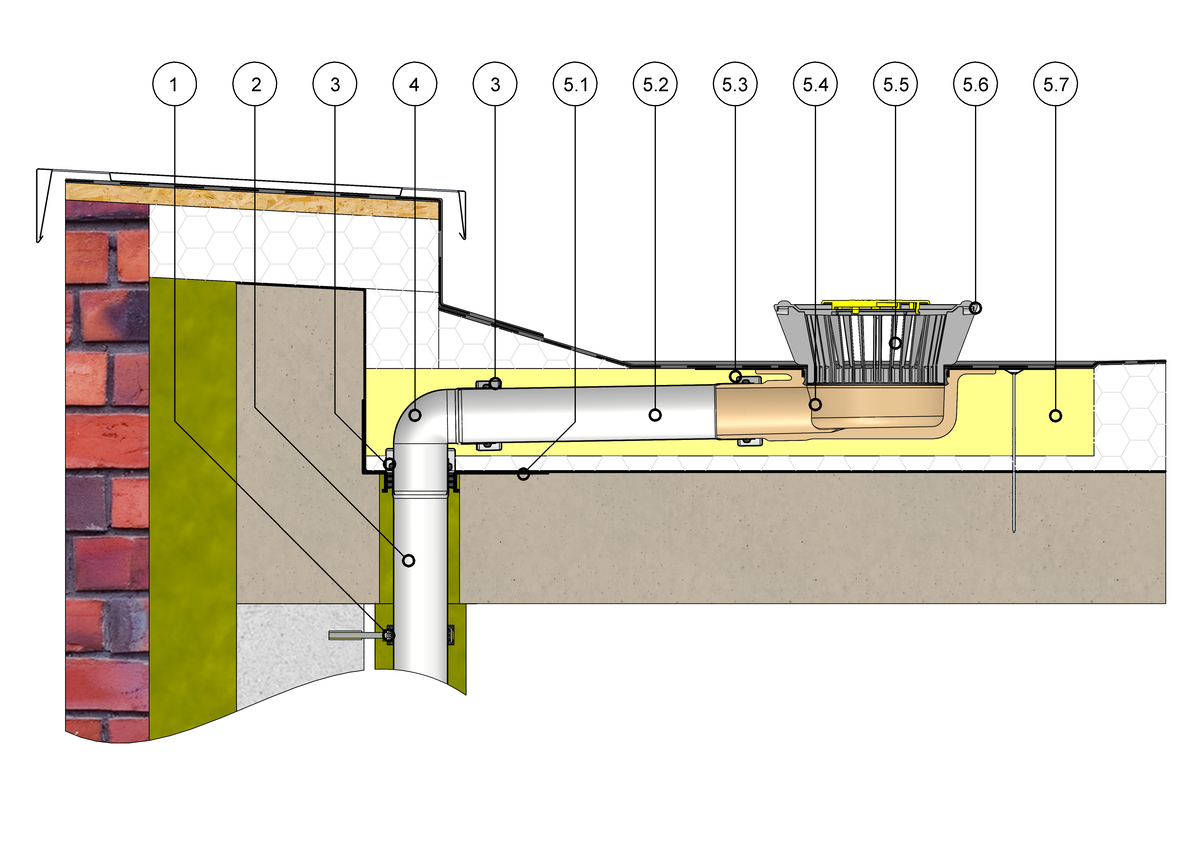

SitaIndra hoofdafvoerset voor ongeventileerde dakconstructies
2 SitaPipe buisbeugel roestvrij staal
3 SitaPipe verankeringsbeugel roestvrij staal
4 SitaPipe roestvrijstalen bocht 87,5°
5 SitaAttika gevelafdekplaat
SitaIndra hoofdafwateringsset bestaande uit:
6.1 Flexibele dampschermplaat
6.2 Isolatie-element
6.3 Buis
6.4 Verankeringsbeugel
6.5 Afvoerelement
6.6 Grindvanger-afvoerelement
6.7 Grindvangerdeksel
7 SitaPipe roestvrijstalen reinigingsbuis
8 SitaPipe roestvrijstalen excentrisch overgangsstuk
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie
- Opening in de dakopstand met voegband

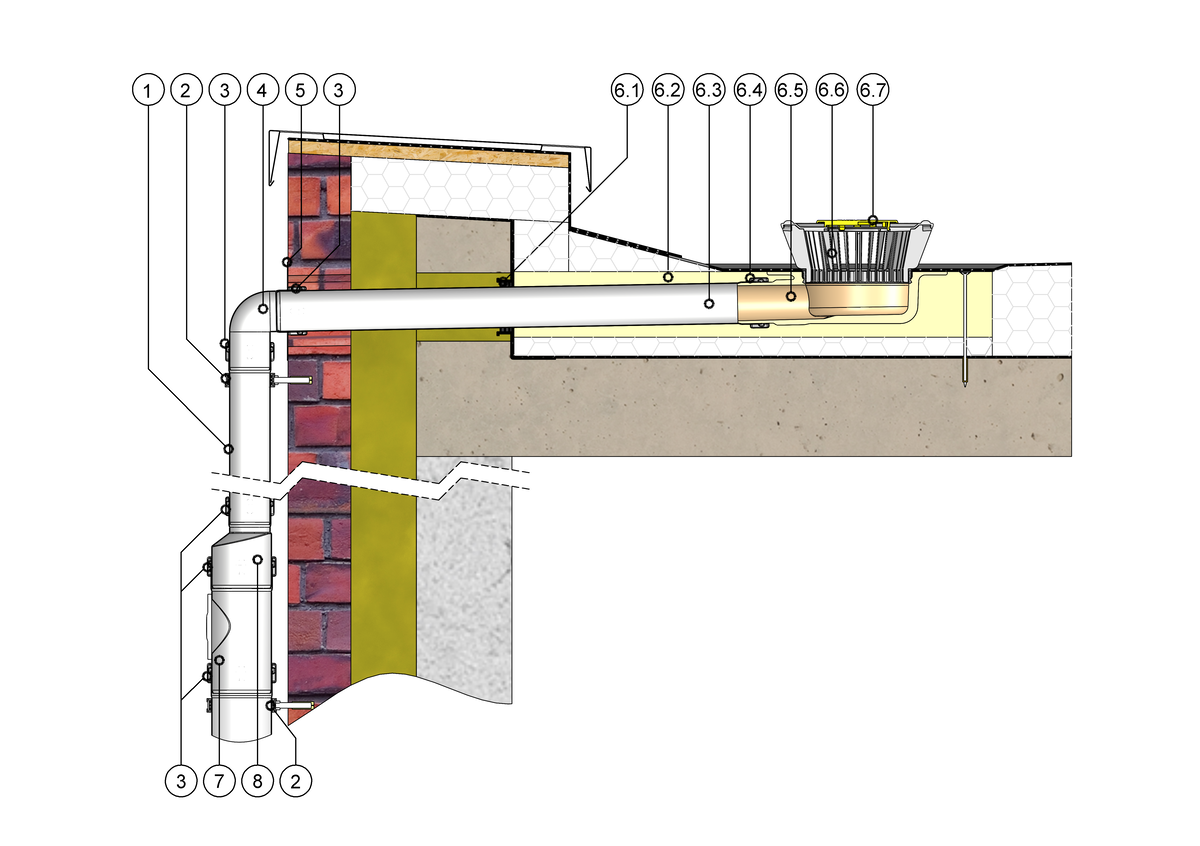

SitaIndra als hoofdafvoer voor ongeventileerde dakconstructies met binnenliggende afvoerpijp
2 SitaPipe Edelstahl buis
3 SitaPipe Edelstahl borgklem
4 SitaPipe bocht 87,5° roestvrij staal
SitaIndra hoofdafvoerset bestaande uit:
5.1 SitaMore flexibele dampschermplaat
5.2 SitaPipe Edelstahl buis
5.3 SitaPipe Edelstahl borgklem
5.4 SitaIndra bladvanger
5.5 SitaIndra afvoerelement
5.6 SitaIndra isolatie-element
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie

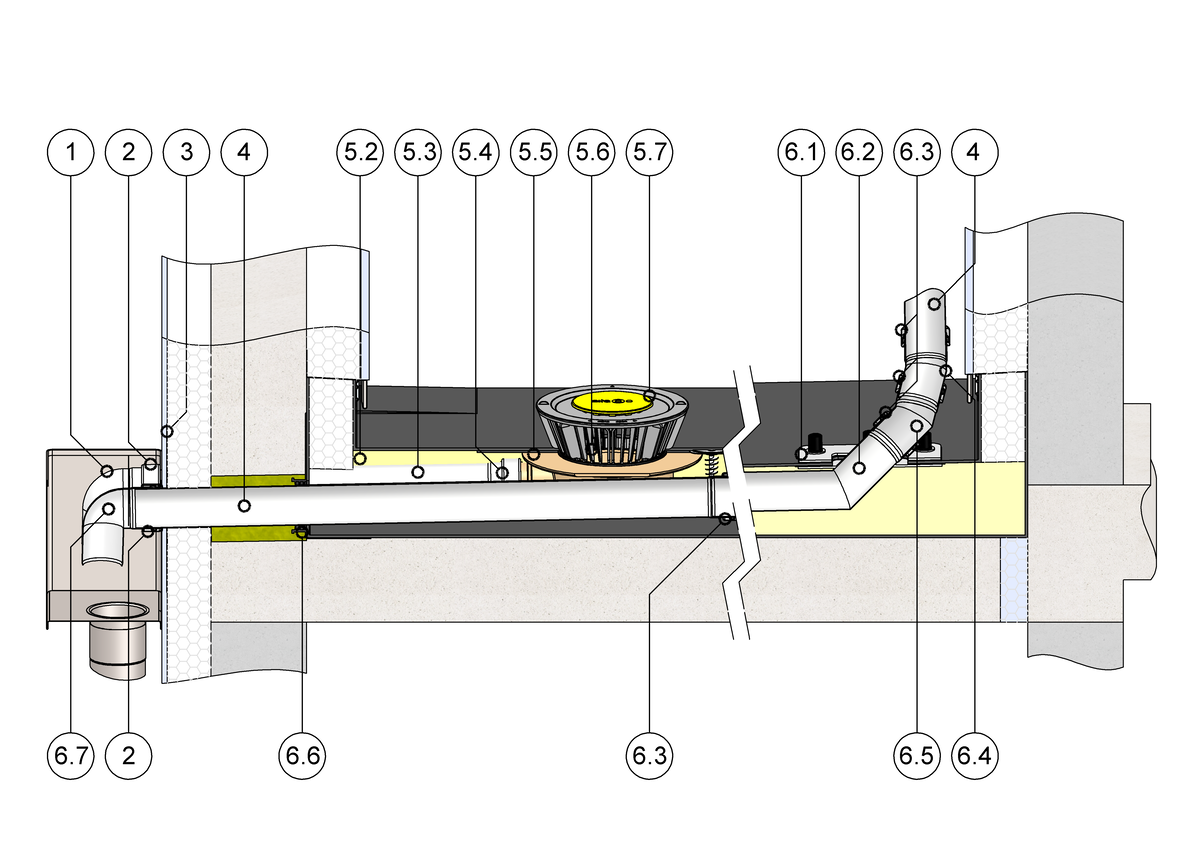

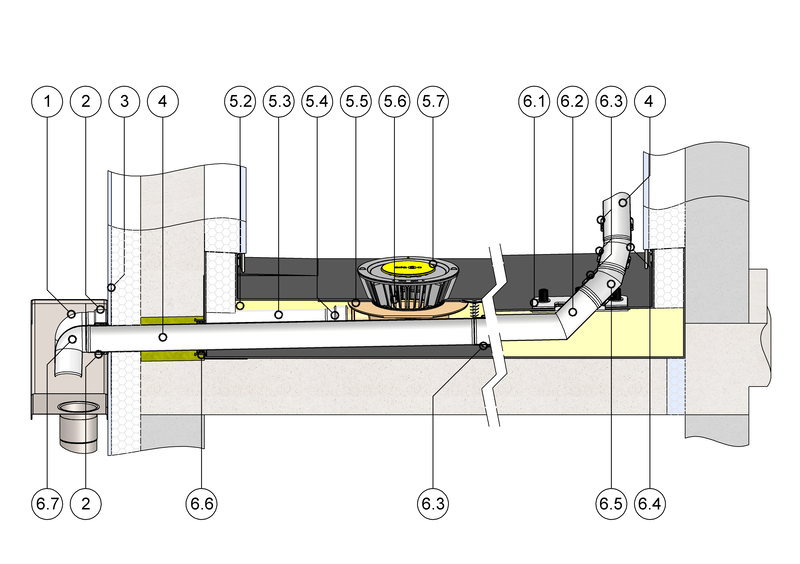

SitaIndra en SitaKaskade Inside voor hoofdafwatering in niet-geventileerde dakopbouw
2 SitaPipe roestvrijstalen verankeringsbeugel
3 SitaMore afdichtslabbe voor WDVS (thermische buitenisolatiesystemen)
4 SitaPipe roestvrijstalen buis
SitaIndra hoofdafwateringsset bestaande uit:
5.1 Flexibele dampschermplaat
5.2 Isolatie-element
5.3 Buis
5.4 Verankeringsbeugel
5.5 Afvoerelement met aansluitslabbe volgens klantspecificatie
5.6 Grindvanger-afvoerelement
5.7 Grindvangerdeksel
SitaKaskade Inside voor standleiding bestaande uit:
6.1 Losse flens met afdichtslabben, moeren, sluitringen en beschermkappen
6.2 Cascade-onderdeel met schroefdraadpennen
6.3 Verankeringsbeugel
6.4 Bocht 15°
6.5 Bocht 30°
6.6 Dampschermplaat
6.7 Bocht 87,5°
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie
