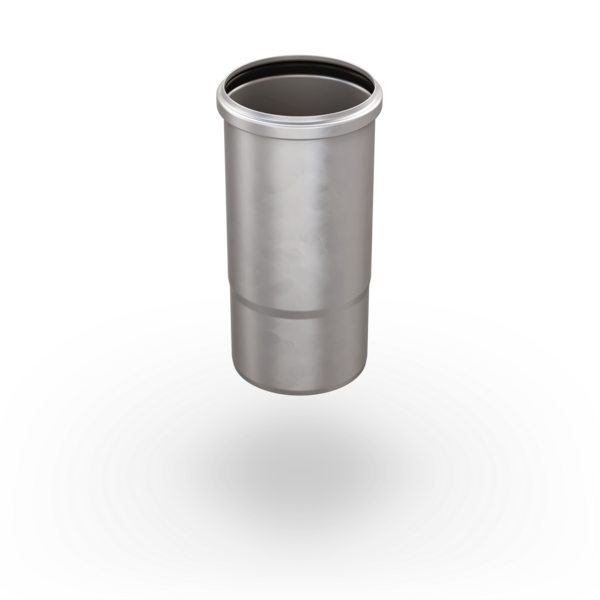

SitaPipe roestvrijstalen

expansiemof

Foto_S_SitaPipe_Edelstahl_Dehnungsmuffe.tif

Productkenmerken

Ongevoelig voor weersinvloeden (UV-/IR-straling, neerslag, temperatuur, ozon, enz.)
Slag- en stootvast
Lange levensduur

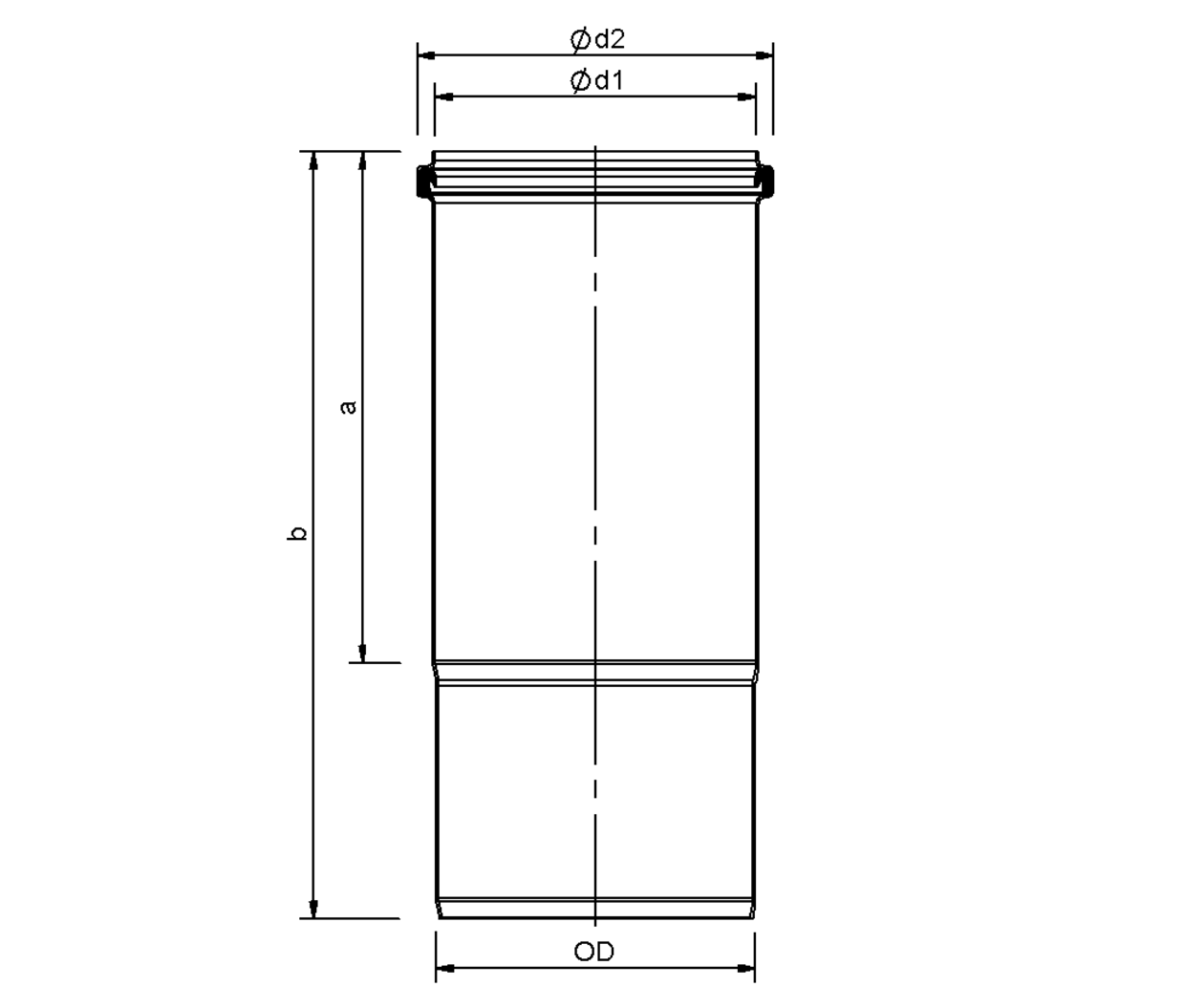

Technische tekening

Nominale diameter DN	Buitendiameter OD (mm)	a (mm)	b (mm)	d1 (mm)	d2 (mm)
70	75	163	225	76	87
100	110	161	240	111	123
125	125	200	300	126	139
150	160	238	360	161	178
200	200	300	420	201	220
80	82	170	240	83	95

Prestatiebeschrijving

SitaPipe Edelstahl expansiemof, van roestvrij staal materiaalnummer 1.4301 resp. materiaalnummer 1.4404 bij DN 200. Conform NBN EN 1124. Schuifmofsysteem met in de mof voorgemonteerde EPDM-lipafdichting. Lange mof ter compensatie van geringe lengteafwijkingen. Spits toelopend buisuiteinde 20° afgeschuind voor eenvoudige mofverbinding. Volledig in dompelbad gebeitst met glad, zilvermat oppervlak. Leveren en deskundig inbouwen.

Installatievoorbeelden

SitaPipe buis van roestvrij staal aan voetpunt in warmte-isolatiesysteem

1 SitaPipe reinigingsbuis roestvrij staal
2 SitaPipe excentrisch overgangsstuk roestvrij staal
3 SitaPipe buis roestvrij staal
4 SitaPipe buisbeugel roestvrij staal
5 SitaPipe verankeringsbeugel roestvrij staal

Wandopbouw van binnen naar buiten conform algemeen erkende vaktechnische regels, met:

Afwerkpleisterlaag en verflaag
Thermische isolatie
Wandconstructie

SitaVasant met grindvanger in niet-geventileerde dakconstructie

1 SitaPipe roestvrijstalen buis
2 SitaPipe buisbeugel roestvrij staal
3 SitaPipe verankeringsbeugel roestvrij staal
4 SitaPipe roestvrijstalen bocht
5 SitaAttika gevelafdekplaat
6 SitaMore afdichtslabbe

SitaVasant bestaande uit:
7.1 Buis
7.2 Dampschermplaat
7.3 Verankeringsbeugel
7.4 Dakkolk

8 SitaVasant Kiesfang

Niet-geventileerde dakconstructie volgens de aaRdT met:

Afdichting
Warmte-isolatie
Dampscherm
Onderconstructie

SitaDSS Indra hoofdafvoerset voor ongeventileerde dakconstructies

SitaDSS Indra hoofdafwateringsset bestaande uit:
1.1 SitaPipe buis roestvrij staal
1.2 SitaPipe buisbeugel roestvrij staal
1.3 SitaPipe verankeringsbeugel roestvrij staal
1.4 SitaPipe bocht roestvrij staal 87,5°
1.5 SitaMore flexibele dampschermplaat
1.6 SitaIndra isolatieblok
1.7 SitaPipe buis roestvrij staal
1.8 SitaDSS Indra afvoerelement
1.9 SitaDSS Indra Airstop
1.10 SitaDSS Indra grindvang
1.11 SitaDSS Indra Airstop bevestigingsring

2 SitaPipe Edelstahl borgklem
3 SitaPipe Edelstahl reinigingsbuis
4 SitaPipe Edelstahl excentrisch overgangsstuk
5 SitaPipe Edelstahl buisbeugel

Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:

Afdichting
Thermische isolatie
Dampscherm
Onderconstructie
Opening in de dakopstand met voegband

SitaDSS Indra noodafvoerset met standleiding voor ongeventileerde dakconstructies

SitaDSS Indra noodafvoerset bestaande uit:
1.1 SitaPipe buis roestvrij staal
1.2 SitaPipe buisbeugel roestvrij staal
1.3 SitaPipe verankeringsbeugel roestvrij staal
1.4 SitaPipe bocht roestvrij staal 87,5°
1.5 SitaMore flexibele dampschermplaat
1.6 SitaIndra isolatieblok
1.7 SitaPipe buis roestvrij staal
1.8 SitaDSS Indra afvoerelement
1.9 Overloopelement met Airstop
1.10 Afdichtring

2 SitaPipe verankeringsbeugel roestvrij staal
3 SitaPipe bocht 45° roestvrij staal

Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:

Afdichting
Thermische isolatie
Dampscherm
Onderconstructie
Opening in de dakopstand met voegband

SitaEasy Go als hoofdafvoer voor ongeventileerde dakconstructies

1 SitaPipe roestvrijstalen buis
2 SitaPipe buisbeugel roestvrij staal
3 SitaPipe verankeringsbeugel roestvrij staal
4 SitaPipe roestvrijstalen bocht
5 SitaAttika gevelafdekplaat
6 SitaMore flexibele dampschermplaat
7 SitaEasy Go

SitaEasy grindvanger bestaande uit:
8.1 Sluiting
8.2 Grindvangerkorf

9 SitaPipe roestvrijstalen reinigingsbuis

Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:

Afdichting
Thermische isolatie
Dampscherm
Onderconstructie
Opening in de dakopstand met voegband

SitaTurbo verhoogd ingebouwd met standleiding voor ongeventileerde dakconstructies

1 SitaPipe buis roestvrij staal
2 SitaPipe buisbeugel roestvrij staal
3 SitaPipe verankeringsbeugel roestvrij staal
4 SitaPipe bocht 87,5° roestvrij staal
5 SitaAttika gevelafdekplaat
6 SitaMore flexibele dampschermplaat

SitaRondo bestaande uit:
7.1 Bladvanger met bevestigingshaak
7.2 Losse flens en afdichtmanchetten
7.3 Sluitringen, moeren en beschermkappen

8 SitaPipe bocht roestvrij staal 45°

Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:

Afdichting
Thermische isolatie
Dampscherm
Onderconstructie
Opening in de dakopstand met voegband

SitaKaskade doorvoer Fluid met SitaCompact voor de hoofdafvoer in ongeventileerde dakopbouw

1 SitaCompact isolatie-element
2 SitaCompact verticaal

SitaCompact verhogingselement bestaande uit:

3.1 Afvoerelement
3.2 Dichtingsring

SitaDrain® oppervlakteframe bestaande uit:

4.1 Frame
4.2 Inspectierooster

5 SitaKaskade doorvoer Fluid
6 SitaPipe roestvrijstalen verankeringsbeugel
7 SitaPipe roestvrijstalen buis
8 SitaPipe roestvrijstalen buisbeugel
9 SitaAttika gevelafdekplaat
10 SitaPipe roestvrijstalen bocht
11 SitaMore flexibele dampschermplaat

Ongeventileerde dakopbouw met bekledingsplaten op dragers conform algemeen erkende vaktechnische regels, met:

Bekledingsplaten op dragers
Beschermmat
Afdichting
Thermische isolatie
Dampscherm
Onderconstructie

SitaKaskade voor ongeventileerde dakconstructies met bekledingsplaten op dragers en overgang naar standleiding in warmte-isolatiesysteem

SitaKaskade Inside voor standleiding bestaande uit:
1.1 SitaPipe roestvrij staal bocht 87,5°
1.2 SitaPipe roestvrij staal verankeringsbeugel
1.3 SitaMore flexibele dampschermplaat
1.4 SitaKaskade Inside
1.5 SitaKaskade Inside losse flens met afdichtmanchetten, moeren, sluitringen, beschermkappen
1.6 SitaPipe roestvrij staal bocht 30°
1.7 SitaPipe roestvrij staal bocht 15°

2 SitaPipe Edelstahl buis
3 SitaPipe Edelstahl buisbeugel
4 SitaPipe Edelstahl borgklem

Ongeventileerde dakopbouw met bekledingsplaten op dragers conform algemeen erkende vaktechnische regels, met:

Bekledingsplaten op dragers
Beschermmat
Afdichting
Thermische isolatie
Dampscherm
Onderconstructie

SitaCompact Fluid lijnafwatering voor balkons met vloeibare kunststofafdichting en bekledingsplaten

1 SitaPipe Edelstahl buis
2 SitaAttika gevelafdekplaat
3 SitaCompact Fluid opzetstuk
4 SitaCompact Fluid
5 SitaCompact Fluid vlak rooster
6 SitaPipe Edelstahl buisbeugel
7 SitaCompact Fluid hoogtecompensatiestuk
8 SitaCompact Fluid buissteun

Dakopbouw 1 met vloeibare kunststof volgens algemeen erkende vaktechnische regels met:

Vloeibare kunststofafdichting
Onderconstructie

Dakopbouw 2 met vloeibare kunststof volgens algemeen erkende vaktechnische regels met:

Bekledingsplaten
Beschermmat
Vloeibare kunststofafdichting
Onderconstructie

MultiCAD und BIM-Daten

In order for the external content to be displayed at this location, you must accept the cookies of the category "Preferences".
You can adjust the cookie settings here.

Artikelselectie

SitaPipe roestvrijstalen		Artikelnummer
expansiemof
	DN 100	70070011	Product tonen
	DN 125	70070012	Product tonen
	DN 150	70070016	Product tonen
	DN 200	70070020	Product tonen
	DN 70	70070075	Product tonen
	DN 80	70070080	Product tonen
