SitaPipe Edelstahl
Dehnungsmuffe

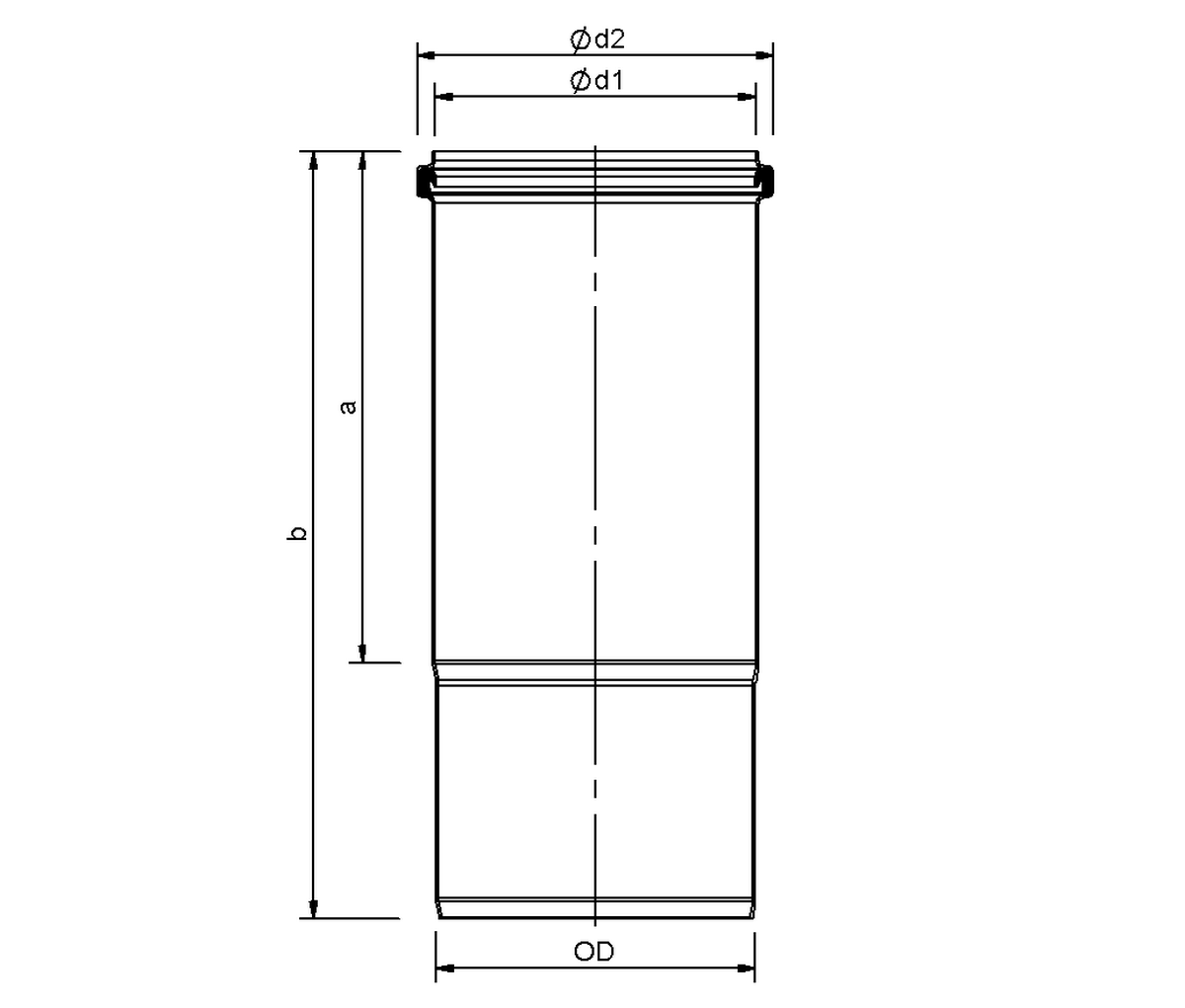

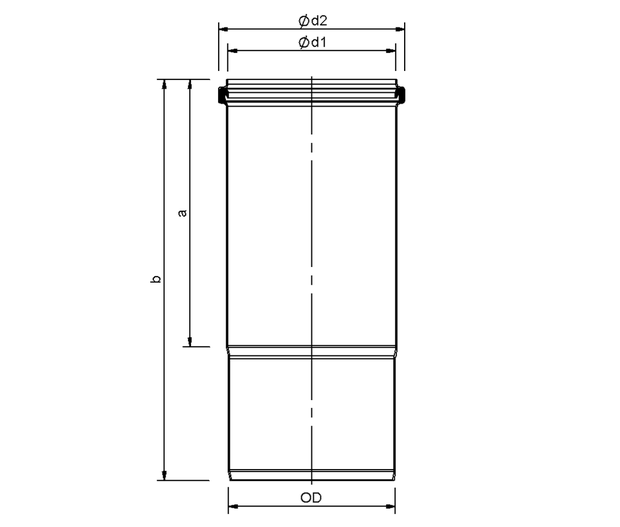

| Nennweite DN | Außendurchmesser OD (mm) | a (mm) | b (mm) | d1 (mm) | d2 (mm) |
|---|---|---|---|---|---|
| 70 | 75 | 163 | 225 | 76 | 87 |
| 100 | 110 | 161 | 240 | 111 | 123 |
| 125 | 125 | 200 | 300 | 126 | 139 |
| 150 | 160 | 238 | 360 | 161 | 178 |
| 200 | 200 | 300 | 420 | 201 | 220 |
| 80 | 82 | 170 | 240 | 83 | 95 |
SitaPipe Edelstahl Dehnungsmuffe, aus Edelstahl rostfrei, Werkstoffnummer 1.4301 bzw. Werkstoffnummer 1.4404 bei DN 200, nach DIN EN 1124 als Steckrohrsystem mit werkseitig in die Muffe vormontierte EPDM-Lippendichtung, lange Muffe zum Ausgleich geringer Längentoleranzen, Spitzende mit 20° Fase zum vereinfachten Einstecken in die Muffe, vollständig im Tauchbad gebeizt mit glatter, silber-matter Oberfläche, liefern und fachgerecht einbauen.
| SitaPipe Edelstahl | Artikel Nr. | ||
|---|---|---|---|
 Dehnungsmuffe | |||
| DN 100 | 70070011 | Zum Produkt | |
| DN 125 | 70070012 | Zum Produkt | |
| DN 150 | 70070016 | Zum Produkt | |
| DN 200 | 70070020 | Zum Produkt | |
| DN 70 | 70070075 | Zum Produkt | |
| DN 80 | 70070080 | Zum Produkt |
