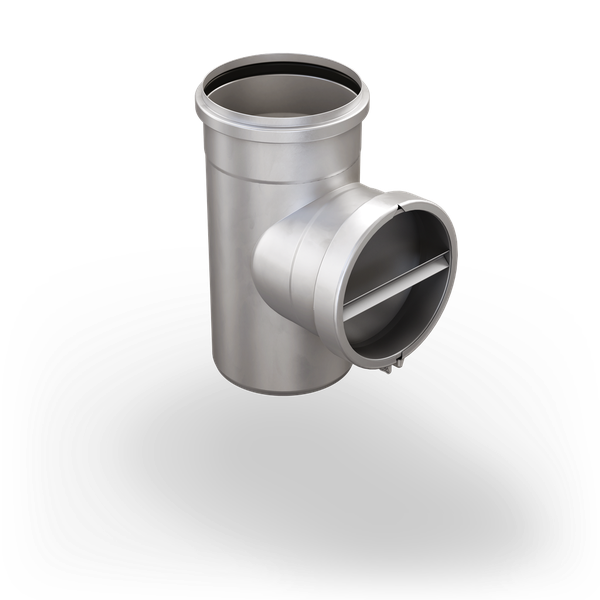

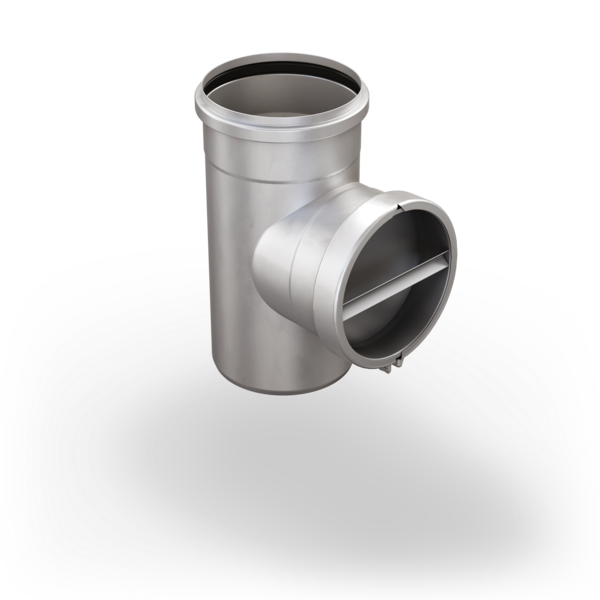

SitaPipe roestvrijstalen

Reinigingsvertakking

Foto_S_SitaPipe_Edelstahl_Reinigungsabzweig.tif

Productkenmerken

Ongevoelig voor weersinvloeden (UV-/IR-straling, neerslag, temperatuur, ozon, enz.)
Slag- en stootvast
Lange levensduur

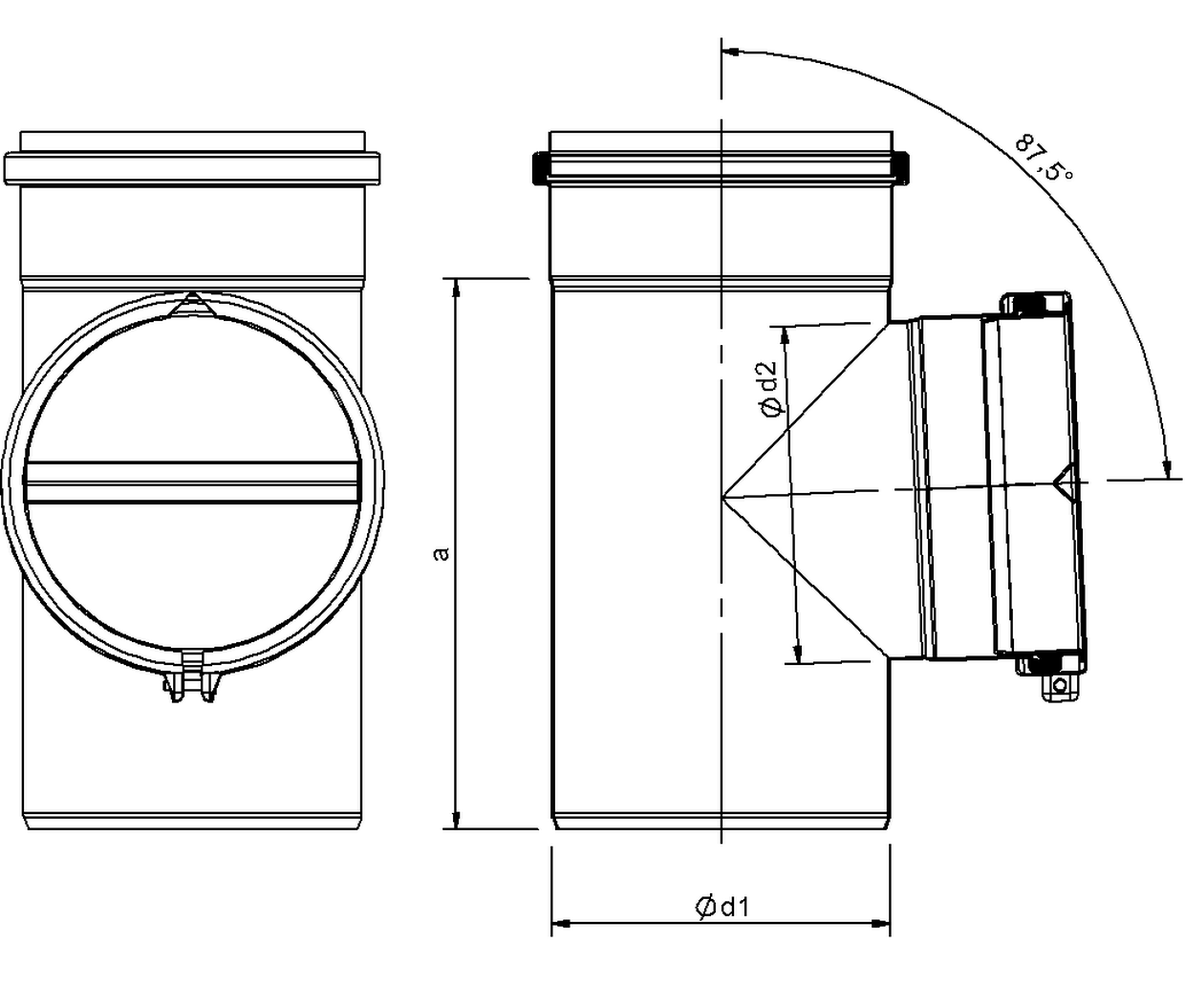

Technische tekening

Nominale diameter DN	Buitendiameter OD (mm)	a (mm)	d1 (mm)	d2 (mm)
250	250	407	250	250
315	315	416	315	250

Prestatiebeschrijving

SitaPipe Edelstahl reinigingsvertakking, uit roestvrij staal materiaalnummer 1.4301 en materiaalnummer 1.4404. Conform NBN EN 1124. Steekmofsysteem met in mof voorgemonteerde EPDM-lipafdichting. Spits toelopend buisuiteinde 20° afgeschuind voor eenvoudige mofverbinding. Bestaande uit een vertakking 87,5° (materiaalnummer 1.4404), een afdichtstop (materiaalnummer 1.4404) en een borgklem (materiaalnummer 1.4301). Fittings volledig behandeld in beitsbad, met glad, zilvermat oppervlak. Leveren en plaatsen volgens de regels der kunst.

Installatievoorbeelden

SitaPipe buis van roestvrij staal aan voetpunt in warmte-isolatiesysteem

1 SitaPipe reinigingsbuis roestvrij staal
2 SitaPipe excentrisch overgangsstuk roestvrij staal
3 SitaPipe buis roestvrij staal
4 SitaPipe buisbeugel roestvrij staal
5 SitaPipe verankeringsbeugel roestvrij staal

Wandopbouw van binnen naar buiten conform algemeen erkende vaktechnische regels, met:

Afwerkpleisterlaag en verflaag
Thermische isolatie
Wandconstructie

SitaVasant met grindvanger in niet-geventileerde dakconstructie

1 SitaPipe roestvrijstalen buis
2 SitaPipe buisbeugel roestvrij staal
3 SitaPipe verankeringsbeugel roestvrij staal
4 SitaPipe roestvrijstalen bocht
5 SitaAttika gevelafdekplaat
6 SitaMore afdichtslabbe

SitaVasant bestaande uit:
7.1 Buis
7.2 Dampschermplaat
7.3 Verankeringsbeugel
7.4 Dakkolk

8 SitaVasant Kiesfang

Niet-geventileerde dakconstructie volgens de aaRdT met:

Afdichting
Warmte-isolatie
Dampscherm
Onderconstructie

SitaDSS Indra hoofdafvoerset voor ongeventileerde dakconstructies

SitaDSS Indra hoofdafwateringsset bestaande uit:
1.1 SitaPipe buis roestvrij staal
1.2 SitaPipe buisbeugel roestvrij staal
1.3 SitaPipe verankeringsbeugel roestvrij staal
1.4 SitaPipe bocht roestvrij staal 87,5°
1.5 SitaMore flexibele dampschermplaat
1.6 SitaIndra isolatieblok
1.7 SitaPipe buis roestvrij staal
1.8 SitaDSS Indra afvoerelement
1.9 SitaDSS Indra Airstop
1.10 SitaDSS Indra grindvang
1.11 SitaDSS Indra Airstop bevestigingsring

2 SitaPipe Edelstahl borgklem
3 SitaPipe Edelstahl reinigingsbuis
4 SitaPipe Edelstahl excentrisch overgangsstuk
5 SitaPipe Edelstahl buisbeugel

Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:

Afdichting
Thermische isolatie
Dampscherm
Onderconstructie
Opening in de dakopstand met voegband

SitaDSS Indra noodafvoerset met standleiding voor ongeventileerde dakconstructies

SitaDSS Indra noodafvoerset bestaande uit:
1.1 SitaPipe buis roestvrij staal
1.2 SitaPipe buisbeugel roestvrij staal
1.3 SitaPipe verankeringsbeugel roestvrij staal
1.4 SitaPipe bocht roestvrij staal 87,5°
1.5 SitaMore flexibele dampschermplaat
1.6 SitaIndra isolatieblok
1.7 SitaPipe buis roestvrij staal
1.8 SitaDSS Indra afvoerelement
1.9 Overloopelement met Airstop
1.10 Afdichtring

2 SitaPipe verankeringsbeugel roestvrij staal
3 SitaPipe bocht 45° roestvrij staal

Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:

Afdichting
Thermische isolatie
Dampscherm
Onderconstructie
Opening in de dakopstand met voegband

SitaEasy Go als hoofdafvoer voor ongeventileerde dakconstructies

1 SitaPipe roestvrijstalen buis
2 SitaPipe buisbeugel roestvrij staal
3 SitaPipe verankeringsbeugel roestvrij staal
4 SitaPipe roestvrijstalen bocht
5 SitaAttika gevelafdekplaat
6 SitaMore flexibele dampschermplaat
7 SitaEasy Go

SitaEasy grindvanger bestaande uit:
8.1 Sluiting
8.2 Grindvangerkorf

9 SitaPipe roestvrijstalen reinigingsbuis

Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:

Afdichting
Thermische isolatie
Dampscherm
Onderconstructie
Opening in de dakopstand met voegband

SitaTurbo verhoogd ingebouwd met standleiding voor ongeventileerde dakconstructies

1 SitaPipe buis roestvrij staal
2 SitaPipe buisbeugel roestvrij staal
3 SitaPipe verankeringsbeugel roestvrij staal
4 SitaPipe bocht 87,5° roestvrij staal
5 SitaAttika gevelafdekplaat
6 SitaMore flexibele dampschermplaat

SitaRondo bestaande uit:
7.1 Bladvanger met bevestigingshaak
7.2 Losse flens en afdichtmanchetten
7.3 Sluitringen, moeren en beschermkappen

8 SitaPipe bocht roestvrij staal 45°

Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:

Afdichting
Thermische isolatie
Dampscherm
Onderconstructie
Opening in de dakopstand met voegband

SitaKaskade doorvoer Fluid met SitaCompact voor de hoofdafvoer in ongeventileerde dakopbouw

1 SitaCompact isolatie-element
2 SitaCompact verticaal

SitaCompact verhogingselement bestaande uit:

3.1 Afvoerelement
3.2 Dichtingsring

SitaDrain® oppervlakteframe bestaande uit:

4.1 Frame
4.2 Inspectierooster

5 SitaKaskade doorvoer Fluid
6 SitaPipe roestvrijstalen verankeringsbeugel
7 SitaPipe roestvrijstalen buis
8 SitaPipe roestvrijstalen buisbeugel
9 SitaAttika gevelafdekplaat
10 SitaPipe roestvrijstalen bocht
11 SitaMore flexibele dampschermplaat

Ongeventileerde dakopbouw met bekledingsplaten op dragers conform algemeen erkende vaktechnische regels, met:

Bekledingsplaten op dragers
Beschermmat
Afdichting
Thermische isolatie
Dampscherm
Onderconstructie

SitaKaskade voor ongeventileerde dakconstructies met bekledingsplaten op dragers en overgang naar standleiding in warmte-isolatiesysteem

SitaKaskade Inside voor standleiding bestaande uit:
1.1 SitaPipe roestvrij staal bocht 87,5°
1.2 SitaPipe roestvrij staal verankeringsbeugel
1.3 SitaMore flexibele dampschermplaat
1.4 SitaKaskade Inside
1.5 SitaKaskade Inside losse flens met afdichtmanchetten, moeren, sluitringen, beschermkappen
1.6 SitaPipe roestvrij staal bocht 30°
1.7 SitaPipe roestvrij staal bocht 15°

2 SitaPipe Edelstahl buis
3 SitaPipe Edelstahl buisbeugel
4 SitaPipe Edelstahl borgklem

Ongeventileerde dakopbouw met bekledingsplaten op dragers conform algemeen erkende vaktechnische regels, met:

Bekledingsplaten op dragers
Beschermmat
Afdichting
Thermische isolatie
Dampscherm
Onderconstructie

SitaCompact Fluid lijnafwatering voor balkons met vloeibare kunststofafdichting en bekledingsplaten

1 SitaPipe Edelstahl buis
2 SitaAttika gevelafdekplaat
3 SitaCompact Fluid opzetstuk
4 SitaCompact Fluid
5 SitaCompact Fluid vlak rooster
6 SitaPipe Edelstahl buisbeugel
7 SitaCompact Fluid hoogtecompensatiestuk
8 SitaCompact Fluid buissteun

Dakopbouw 1 met vloeibare kunststof volgens algemeen erkende vaktechnische regels met:

Vloeibare kunststofafdichting
Onderconstructie

Dakopbouw 2 met vloeibare kunststof volgens algemeen erkende vaktechnische regels met:

Bekledingsplaten
Beschermmat
Vloeibare kunststofafdichting
Onderconstructie

Artikelselectie

SitaPipe roestvrijstalen		Artikelnummer
Reinigingsvertakking
	DN 250	70082525	Product tonen
	DN 315	70083125	Product tonen
