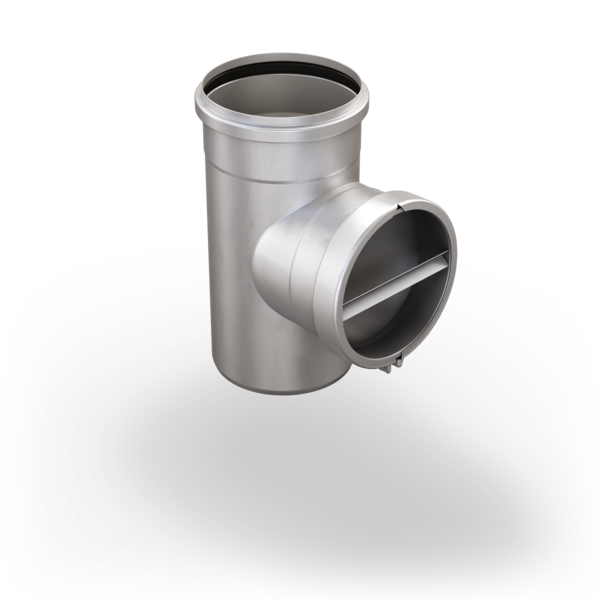

SitaPipe из нержавеющей стали

Отвод для очистки

Foto_S_SitaPipe_Edelstahl_Reinigungsabzweig.tif

Свойства

Невосприимчивость к погодным воздействиям (УФ/ИК-излучение, осадки, температура, озон и т.д.)
Высокая ударопрочность и сопротивляемость нагрузкам
Долговечность

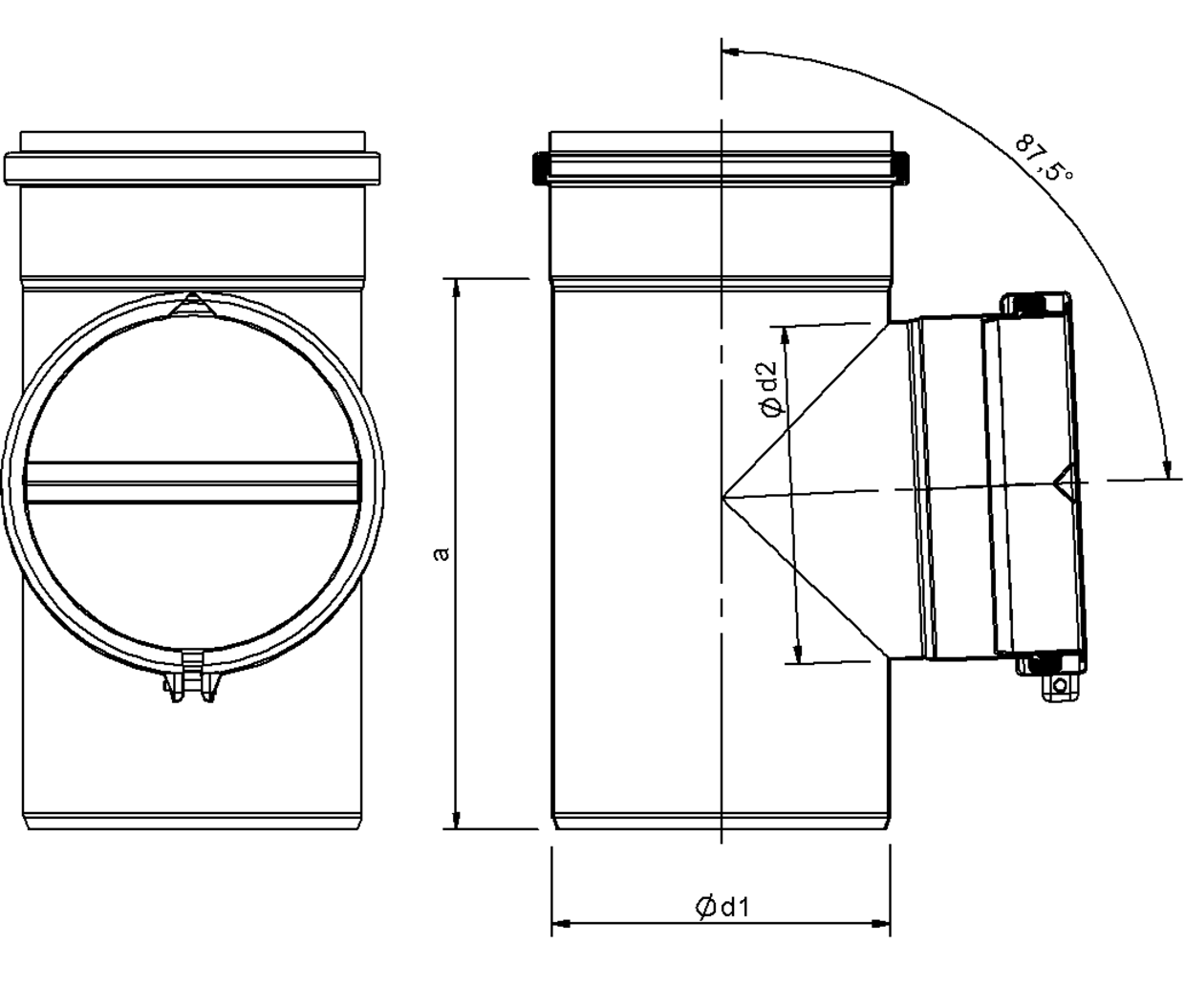

Технический чертеж

Номинальный диаметр DN	Наружный диаметр OD (мм)	a (мм)	d1 (мм)	d2 (мм)
250	250	407	250	250
315	315	416	315	250

Описание услуги

Отвод для очистки SitaPipe, из высококачественной нержавеющей стали, номер материала 1.4301 и 1.4404, согласно DIN EN 1124 в качестве раструбной системы с предварительно установленным в муфту заводским манжетным уплотнением из ЭПДМ, гладкий конец с фаской под 20° для облегчения вставки в муфту. Состоит из отвода 87,5° (материал № 1.4404), заглушки (материал № 1.4404) и фиксаторного хомута (материал № 1.4301). Фасонные детали полностью протравлены полным погружением в ванну, с гладкой, серебристо-матовой поверхностью, поставка и квалифицированный монтаж.

Примеры монтажа

Труба SitaPipe из высококачественной нержавеющей стали в опорной точке теплоизоляционной композитной системы

1 Ревизия SitaPipe из нержавеющей стали
2 Переходник SitaPipe из нержавеющей стали, эксцентрический
3 Труба SitaPipe из нержавеющей стали
4 Крепежный хомут SitaPipe из нержавеющей стали
5 Фиксаторный хомут SitaPipe из нержавеющей стали

Конструкция стены согласно общ. технич. регламентам в составе:

верхний слой штукатурки и лакокрасочное покрытие
теплоизоляция
стеновая конструкция

SitaVasant с листвоуловителем в невентилируемой кровле

1 Труба SitaPipe из высококачественной нержавеющей стали
2 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
3 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
4 Отвод SitaPipe из высококачественной нержавеющей стали
5 Фасадная пластина SitaAttika
6 Уплотнительная манжета SitaMore

SitaVasant состоит из:
7.1 Труба
7.2 Пароизоляционная плита
7.3 Страховочный хомут
7.4 Воронка

8 Листвоуловитель SitaVasant
