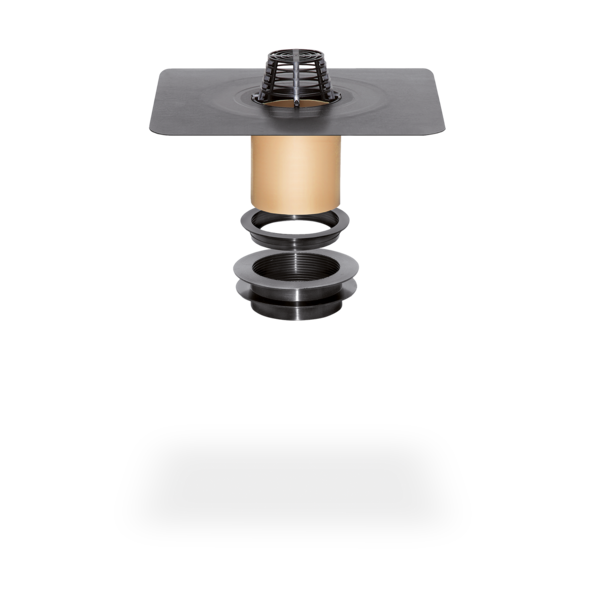

SitaSani®
wpust modernizacyjny
Atrybuty
- Z izolacją termiczną
- Niewrażliwe na oddziaływania atmosferyczne (promieniowanie UV/IR, opady, temperatura, ozon itd.)
- Odporność na wstrząsy i uderzenia
- Wykonana z trwałych materiałów
- Zabezpieczenie przed spiętrzaniem do 2 m słupa wody

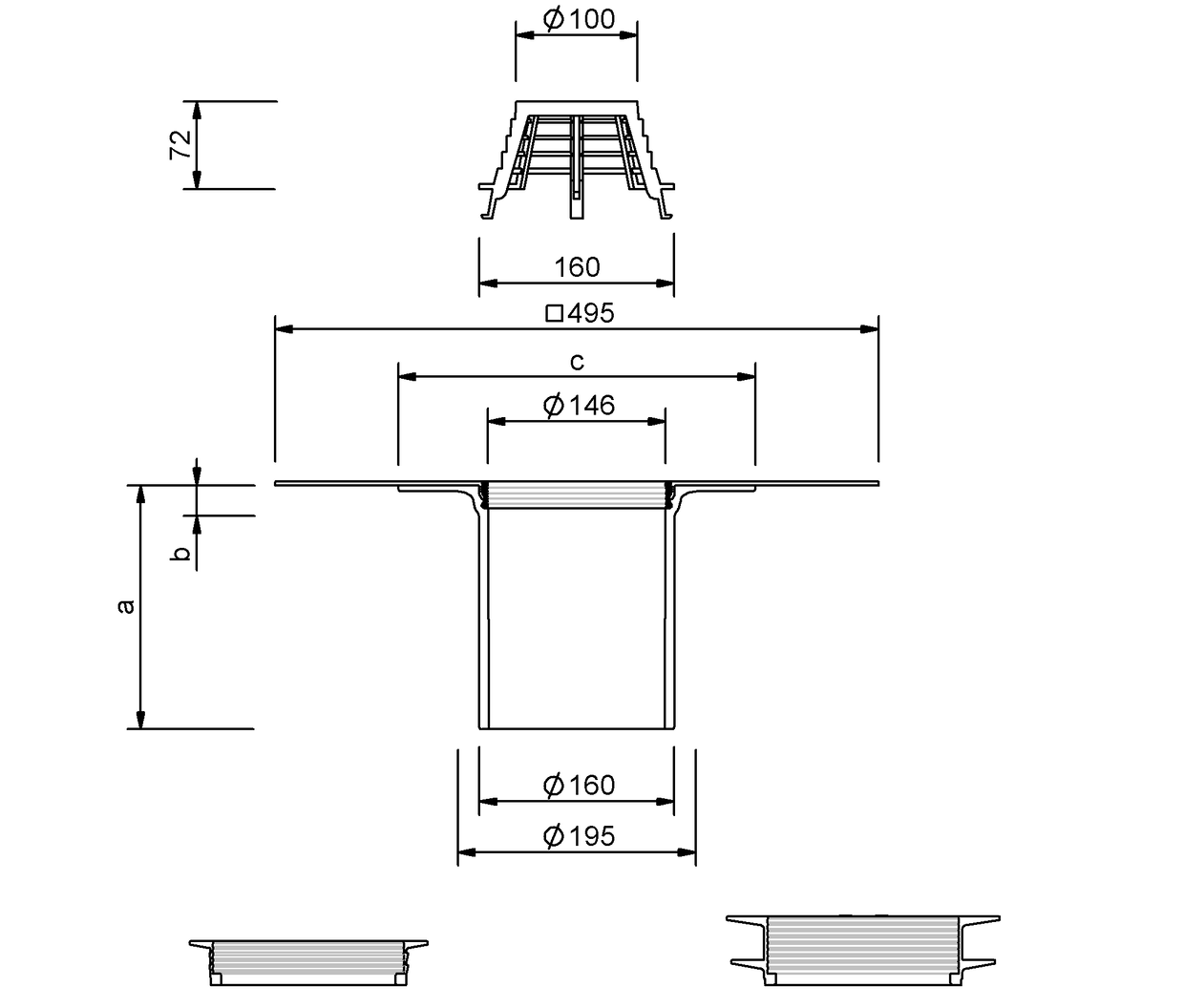

Rysunek techniczny
| Średnica nominalna DN | Średnica zewnętrzna OD (mm) | a (mm) | b (mm) | c (mm) | Zabezpieczenie przed zatorami w przypadku średnic wewnętrznych przeznaczonych do renowacji od–do (mm) z wargowym pierścieniem uszczelniającym | Zabezpieczenie przed zatorami w przypadku średnic wewnętrznych przeznaczonych do renowacji od–do (mm) z profilowanym pierścieniem uszczelniającym |
|---|---|---|---|---|---|---|
| 165 | 160 | 550 | 60 | 320 | 165 - 178 | 178 - 205 |
| 165 | 160 | 200 | 25 | 293 | 165 - 178 | 178 - 205 |
Tekst wykonania
Przepływ
Wydajność zgodna z PN EN 1253-2 in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Przykłady instalacji
Wybór artykułu
Wpust modernizacyjny SitaSani® 165, z poliuretanu, wysokość 200 mm lub 550 mm, izolowany termicznie, wg DIN EN 1253-2, wydajność odpływu 8,2 l/s przy wysokości spiętrzenia 45 mm, do renowacji średnic wewnętrznych 165 - 205 mm, z dużym, wbudowanym, wybranym kołnierzem przyłączeniowym (495 mm × 495 mm) do hydroizolacji dachu, z pierścieniem mocującym do dodatkowego zabezpieczenia kołnierza przyłączeniowego i mocowania osadnika żwiru. W komplecie osadnik żwiru, środek smarny i dwie różnej wielkości uszczelki do ochrony przed przepływem zwrotnym, dostawa i profesjonalny montaż.
|
Ppoziom magazynowania wody (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Wersja | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 200 mm | 0.8 | 1.5 | 2.2 | 3.4 | 4.5 | 5.5 | 6.4 | 7.3 | 8.2 | 9 | 9.7 | 9.7 | 9.7 | 9.7 | 9.7 | 9.7 | 9.7 | 9.7 | 9.7 | 9.7 |
| 550 mm | 0.8 | 1.5 | 2.2 | 3.4 | 4.5 | 5.5 | 6.4 | 7.3 | 8.2 | 9 | 9.7 | 9.7 | 9.7 | 9.7 | 9.7 | 9.7 | 9.7 | 9.7 | 9.7 | 9.7 |
SitaSani® do renowacji koszyków w niewentylowanej konstrukcji dachowej
SitaSani® składa się z następujących elementów:
1.1 Profilowy pierścień uszczelniający
1.2 Korpus główny
1.3 Koszyk żwirowy
1.1 Profilowy pierścień uszczelniający
1.2 Korpus główny
1.3 Koszyk żwirowy
Niewentylowana konstrukcja dachowa zgodnie z aaRdT z:
- uszczelnieniem
- izolacją cieplną
- paroizolacją
- konstrukcją dolną
SitaSani® do renowacji rur w niewentylowanej konstrukcji dachowej
SitaSani® 63/90/105 składa się z następujących elementów:
1.1 Pierścień uszczelniający
1.2 Korpus podstawowy
1.3 Osadnik żwiru
2 Korpus termoizolacyjny SitaSani® 63/90/105
1.1 Pierścień uszczelniający
1.2 Korpus podstawowy
1.3 Osadnik żwiru
2 Korpus termoizolacyjny SitaSani® 63/90/105
Niewentylowana konstrukcja dachowa zgodnie z aaRdT z:
- nowym uszczelnieniem
- nową izolacją cieplną
- istniejącym uszczelnieniem
- istniejącą izolacją cieplną
- paroizolacją
- konstrukcją dolną
+
