SitaMore

Nasada tarasowa

Atrybuty

Łatwe nasadzanie na kołnierz wpustu
Dziesięciostopniowa regulacja wysokości
Montaż bez narzędzi

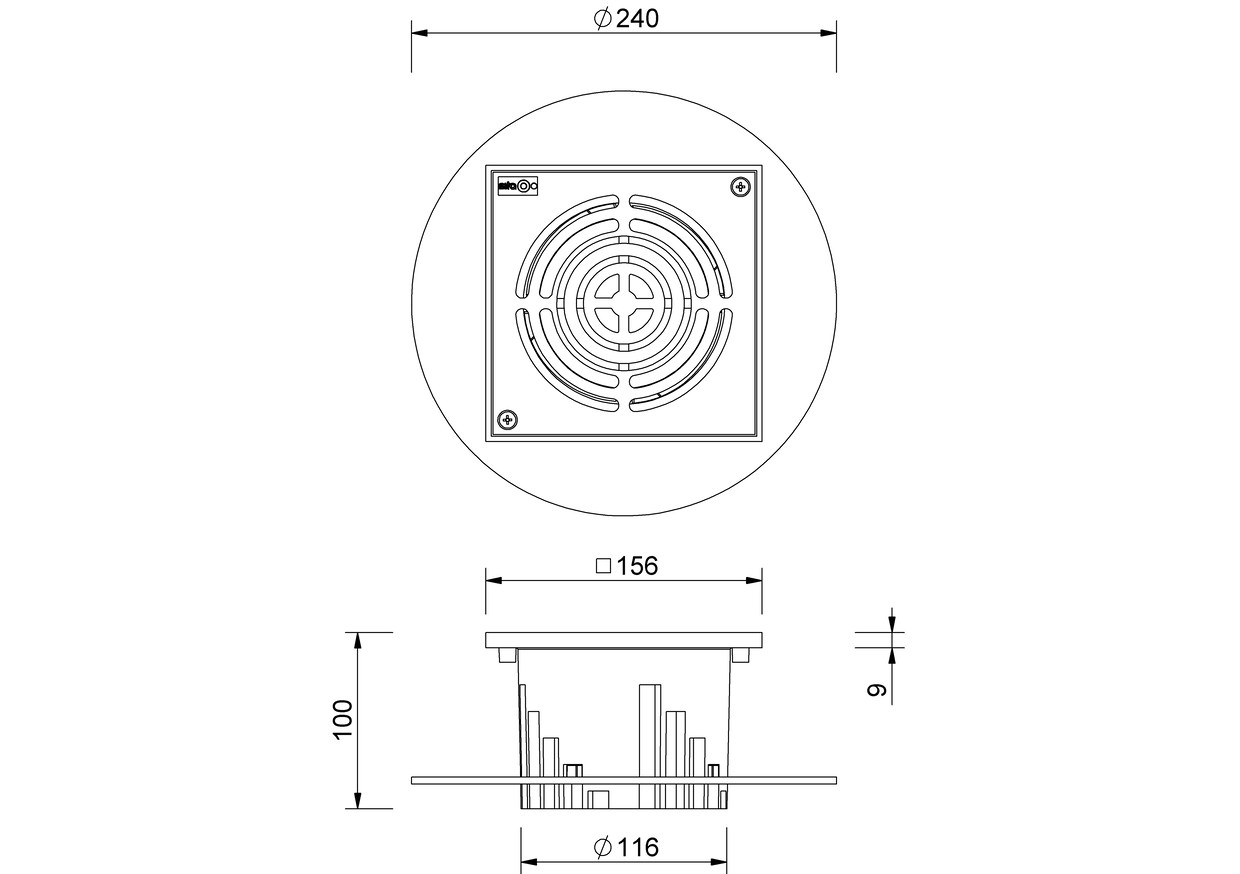

Rysunek techniczny

Regulacja wysokości min. (mm)	Regulacja wysokości maks. (mm)
34	100

Tekst wykonania

SitaMore nasada tarasowa, z aluminium, do wpustów dachowych i elementów nadbudowy z wbudowanym fabrycznie kołnierzem przyłączeniowym serii SitaStandard, SitaTrendy, SitaIndra, SitaSani® 63, SitaSani® 90, SitaSani® 105 i SitaSani® 165. Składa się z pierścienia nastawczego wysokości, obudowy (z regulowaną wysokością 34–100 mm) i kratą górną z wbudowanymi zagłębieniami do mocowania rury spustowej o średnicy nominalnej DN 50 lub DN 70. Element dostarczany gotowy do montażu.

Przykłady instalacji

SitaTrendy kołnierz zaciskowy w niewentylowanej konstrukcji dachowej z płytami tarasowymi na podłożu żwirowym

1 Korpus termoizolacyjny elementu nadbudowy SitaTrendy

Element nadbudowy SitaTrendy składa się z następujących elementów:
2.1 Pierścień uszczelniający
2.2 Korpus podstawowy

Rynna skrzynkowa SitaMore składa się z następujących elementów:
3.1 Krata końcowa
3.2 Korpus podstawowy
3.3 Pierścień regulacji wysokości

SitaTrendy kołnierz zaciskowy pionowy składa się z następujących elementów:
4.1 Korpus wpustu
4.2 Kołnierz zaciskowy, uszczelki i śruby

5 SitaTrendy korpus termoizolacyjny

Niewentylowana konstrukcja dachowa z okładziną płytową na podłożu z grysu zgodnie z aaRdT z:

okładziną płytową
podłożem ze żwiru lub z grysu
matą do drenażu
budowlaną matą ochronną
uszczelnieniem
izolacją cieplną
paroizolacją
konstrukcją dolną

MultiCAD und BIM-Daten

In order for the external content to be displayed at this location, you must accept the cookies of the category "Preferences".
You can adjust the cookie settings here.

Wybór artykułu

SitaMore		Numer artykułu
Nasada tarasowa
Nasada tarasowa	SitaStandard, SitaTrendy, SitaIndra, SitaSani 63, SitaSani 90, SitaSani 105, SitaSani 165	159060	Pokaż produkt
