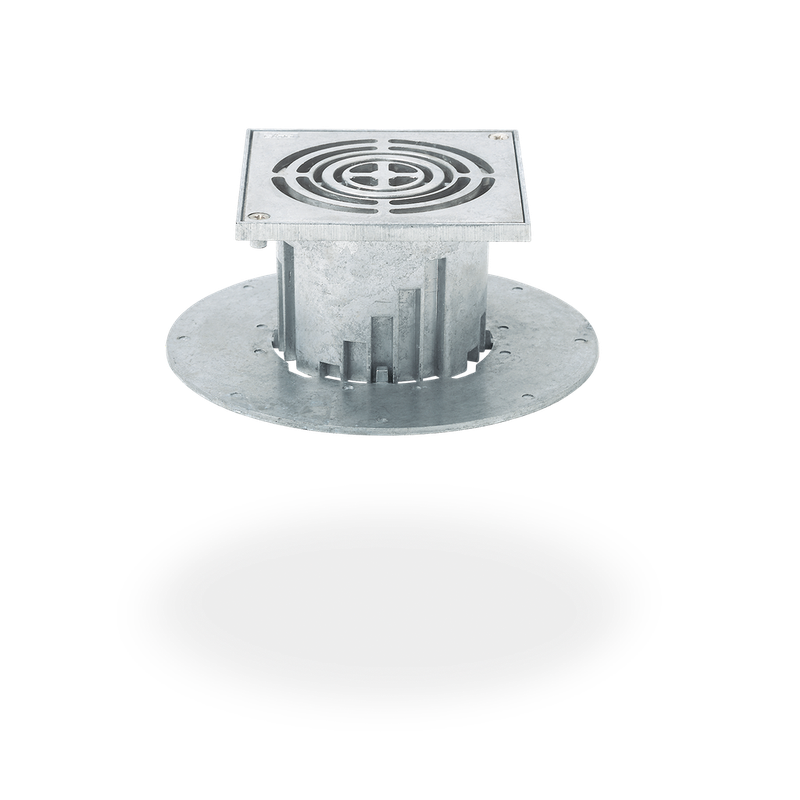

SitaMore

Terrassenbausatz

Eigenschaften

Einfach auf den Gullyflansch aufzusetzen
Zehnfach höhenverstellbar
Montage ohne Werkzeug

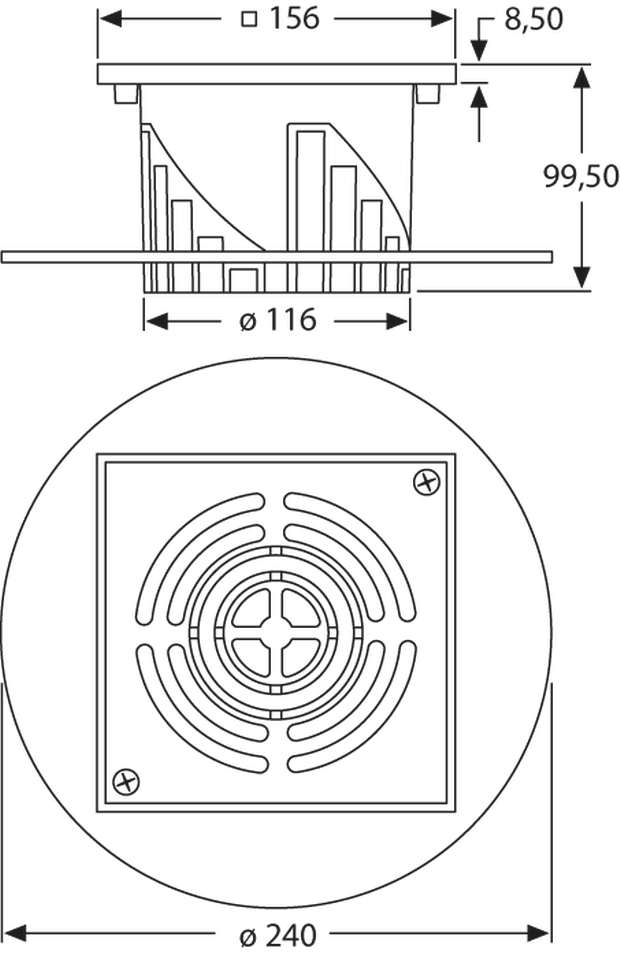

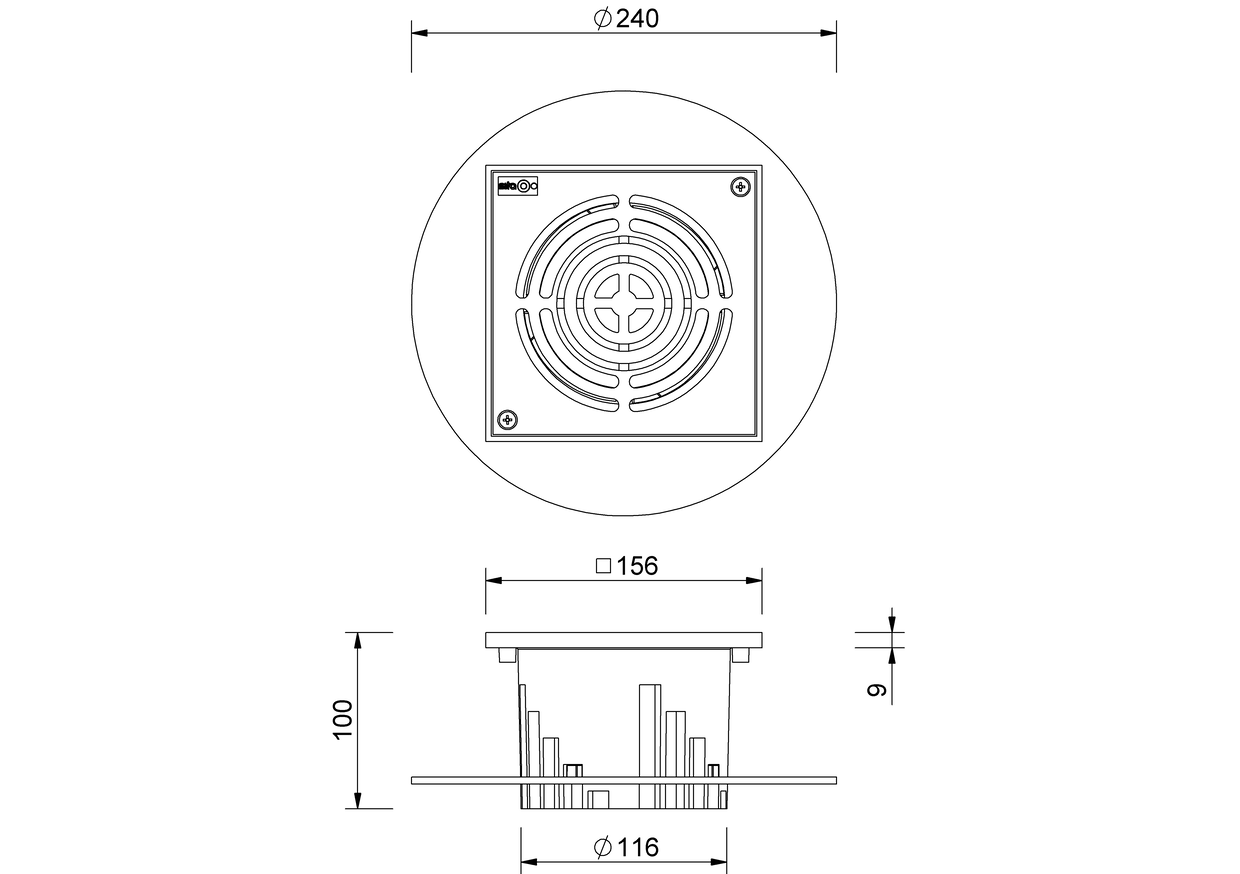

Technische Zeichnung

Höheneinstellung min (mm)	Höheneinstellung max (mm)
34	100

Leistungstext

SitaMore Terrassenbausatz, aus Aluminium, für Dachgullys und Aufstockelemente mit Wunschanschlussmanschette der Serien SitaStandard, SitaTrendy, SitaIndra, SitaSani® 63, SitaSani® 90, SitaSani® 105 und SitaSani® 165. Bestehend aus Höheneinstellring, Gehäuse (höheneinstellbar von 34 - 100 mm) und Endrost mit eingearbeiteten Vertiefungen zur Aufnahme eines Fallrohres in den Nennweiten DN 50 oder DN 70, liefern und fachgerecht einbauen.

Einbaubeispiele

SitaTrendy Schraubflansch im nicht belüfteten Dachaufbau mit Terrassenplatten im Splittbett

1 SitaTrendy Dämmkörper Aufstockelement

SitaTrendy Aufstockelement bestehend aus:
2.1 Dichtring
2.2 Grundkörper

SitaMore Terrassenbausatz bestehend aus:
3.1 Endrost
3.2 Gehäuse
3.3 Höheneinstellring

SitaTrendy Schraubflansch senkrecht bestehend aus:
4.1 Grundkörper
4.2 Losflansch, Dichtungen und Schrauben

5 SitaTrendy Dämmkörper Gully

Nicht belüfteter Dachaufbau mit Plattenbelag auf Splittbett nach den aaRdT mit:

Plattenbelag
Kies- oder Splittbett
Drainagematte
Bautenschutzmatte
Abdichtung
Wärmedämmung
Dampfsperre
Unterkonstruktion

MultiCAD und BIM-Daten

Damit die externen Inhalte an dieser Stelle angezeigt werden können, müssen Sie die Cookies der Kategorie „Präferenzen“ akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.

AUSSCHREIBEN.DE

Damit die externen Inhalte an dieser Stelle angezeigt werden können, müssen Sie die Cookies der Kategorie „Präferenzen“ akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.

Downloads

SitaMore		Artikel Nr.
Terrassenbausatz
Terrassenbausatz	SitaStandard, SitaTrendy, SitaIndra, SitaSani® 63, SitaSani® 90, SitaSani® 105, SitaSani® 165	159060	Zum Produkt
