SitaMore

Set de pièces pour terrasses

Caractéristiques

À poser simplement sur la bride d’avaloir
Réglage en hauteur au décuple
Montage sans outil

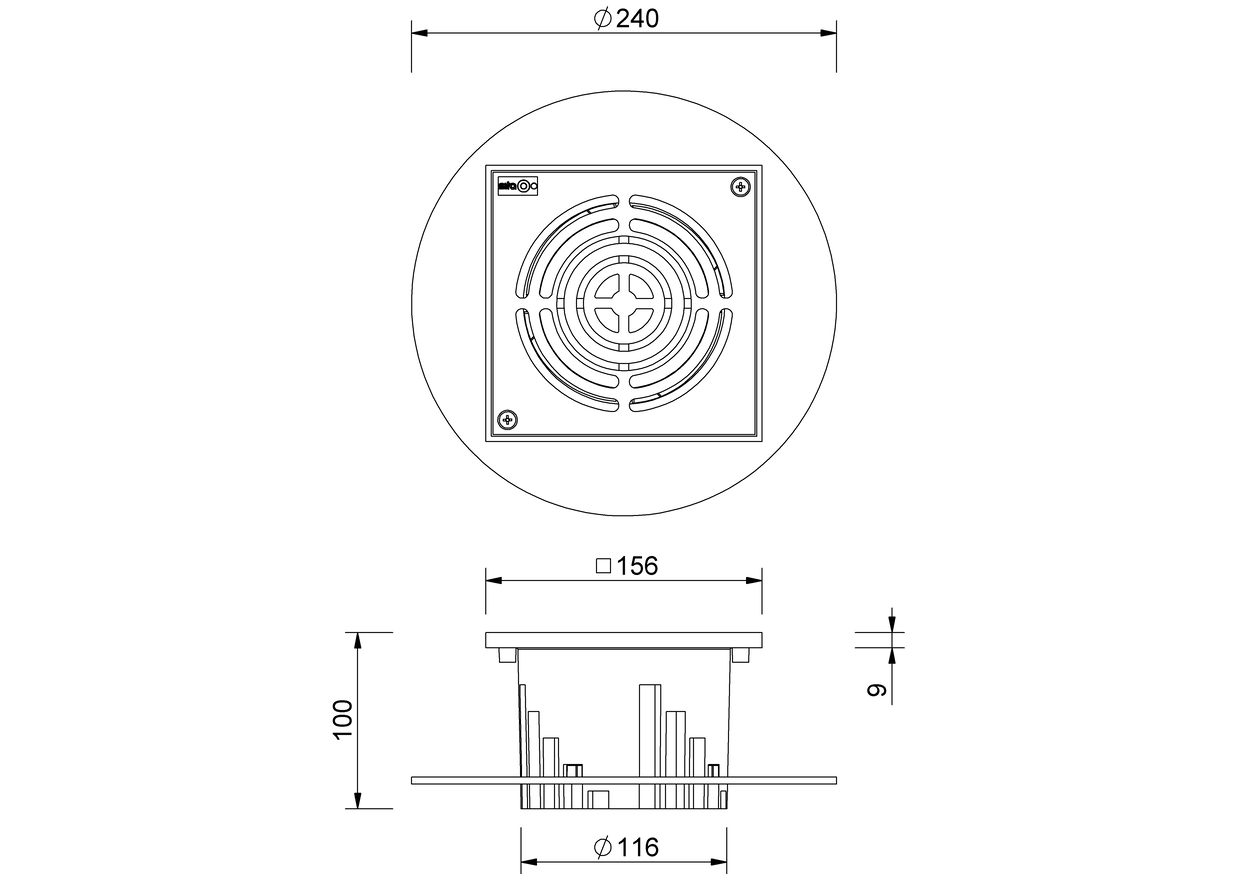

Schéma technique

Réglage en hauteur min. (mm)	Réglage en hauteur max. (mm)
34	100

Texte explicatif

SitaMore Set de pièces pour terrasses, en aluminium, pour avaloirs de toiture et éléments de surélévation avec manchon de raccordement adapté des séries SitaStandard, SitaTrendy, SitaIndra, SitaSani® 63, SitaSani® 90, SitaSani® 165 et SitaSani® 105. Se compose d'une bague de réglage en hauteur, d'un boîtier (réglable en hauteur de 34 à 100 mm) et d'une grille supérieure avec cavités aménagées pour recevoir un tuyau de descente de diamètre nominal DN 50 ou DN 70. Fourniture et pose selon les règles de l'art.

Exemples d'installation

SitaTrendy Bride à visser dans une structure non ventilée avec dallage dans lit de gravillons

1 SitaTrendy Pièce d'isolation pour élément de surélévation

SitaTrendy Élément de surélévation se compose de :
2.1 Bague d’étanchéité
2.2 Corps de base

SitaMore Set de pièces de terrasse se compose de :
3.1 Grille supérieure
3.2 Boîtier
3.3 Bague de réglage en hauteur

SitaTrendy Bride à visser sortie verticale se compose de :
4.1 Corps de base
4.2 Bride libre, joints et vis

5 SitaTrendy Pièce d'isolation pour avaloir

Structure non ventilée avec dallage sur lit de gravillons selon les règles techniques généralement reconnues (aaRdT) avec :

Dallage
Lit de gravier ou de gravillons
Tapis de drainage
Tapis de protection
Étanchéité
Isolation thermique
Pare-vapeur
Élément porteur

MultiCAD und BIM-Daten

In order for the external content to be displayed at this location, you must accept the cookies of the category "Preferences".
You can adjust the cookie settings here.

Sélection d’articles

SitaMore		N° d'article
Set de pièces pour terrasses
Set de pièces pour terrasses	SitaStandard, SitaTrendy, SitaIndra, SitaSani 63, SitaSani 90, SitaSani 105, SitaSani 165	159060	Voir le produit
