SitaDSS Profi
korpus termoizolacyjny elementu nadbudowy
Atrybuty
- Odporny na ściskanie
- Stabilny wymiarowo
- Odporny na rozkład

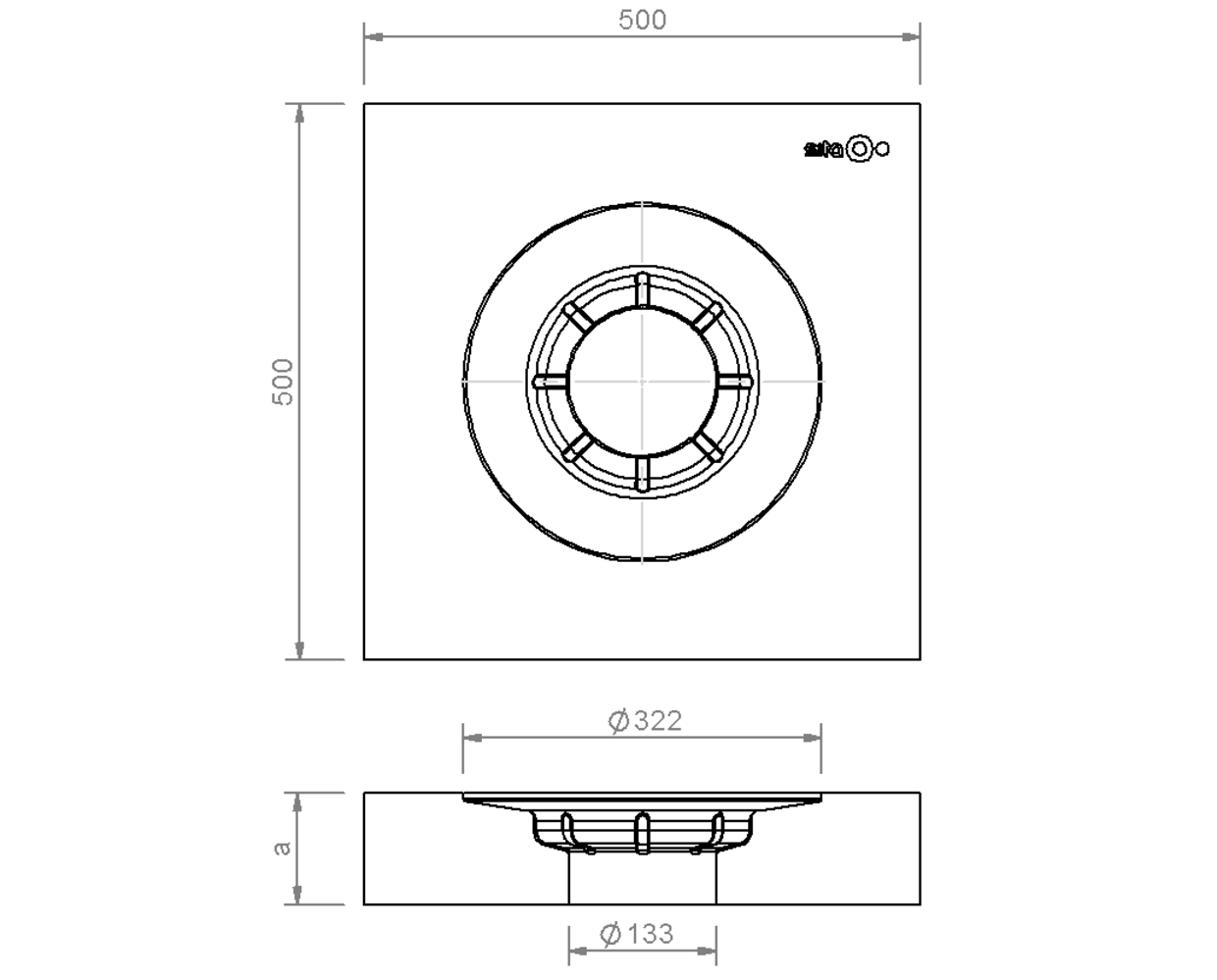

Rysunek techniczny
| a (mm) |
|---|
| 60 |
| 100 |
Tekst wykonania
Przykłady instalacji
MultiCAD und BIM-Daten
Wybór artykułu
SitaDSS Profi korpus termoizolacyjny do nadbudowy, z poliuretanu, do łatwego naklejania na paroizolację, bez mocowania mechanicznego nadbudowy przez sklejenie z korpusem termoizolacyjnym, rozmiar 500 × 500 × 100 mm lub 500 × 500 × 60 mm, przewodność cieplna Lambda = 0,025 W/mK, odporność na ciśnienie 200 kPa, gęstość surowa ok. 50 kg/m³, jako pomocniczy element montażowy i izolacja cieplna do zapobiegania powstawaniu mostków cieplnych, dostawa i specjalistyczny montaż.
SitaDSS Profi w niewentylowanej konstrukcji dachowej
1 Blacha wzmacniająca SitaMore
SitaDSS Profi składa się z następujących elementów:
2.1 Tuleja wciskana PE z pierścieniem zabezpieczającym
2.2 Korpus podstawowy
2.3 Pierścień mocujący do Airstop
2.4 Osadnik żwiru
2.5 Airstop
Element nadbudowy SitaDSS Profi składa się z następujących elementów:
3.1 Korpus podstawowy
3.2 Pierścień uszczelniający
4 Korpus termoizolacyjny SitaDSS Profi element nadbudowy
5 Szyna montażowa SitaDSS Rail
6 Zawieszenie SitaDSS Rail
7 SitaDSS Clamp
8 Mufa do spawania elektrycznego SitaPipe PE
9 Trójnik SitaPipe PE
10 Kolanko SitaPipe PE
11 Kształtka redukcyjna SitaPipe PE
12 Rura SitaPipe PE
SitaDSS Profi składa się z następujących elementów:
2.1 Tuleja wciskana PE z pierścieniem zabezpieczającym
2.2 Korpus podstawowy
2.3 Pierścień mocujący do Airstop
2.4 Osadnik żwiru
2.5 Airstop
Element nadbudowy SitaDSS Profi składa się z następujących elementów:
3.1 Korpus podstawowy
3.2 Pierścień uszczelniający
4 Korpus termoizolacyjny SitaDSS Profi element nadbudowy
5 Szyna montażowa SitaDSS Rail
6 Zawieszenie SitaDSS Rail
7 SitaDSS Clamp
8 Mufa do spawania elektrycznego SitaPipe PE
9 Trójnik SitaPipe PE
10 Kolanko SitaPipe PE
11 Kształtka redukcyjna SitaPipe PE
12 Rura SitaPipe PE
Niewentylowana konstrukcja dachowa zgodnie z aaRdT z:
- uszczelnieniem
- izolacją cieplną
- paroizolacją
- konstrukcją dolną
SitaDSS Profi z elementem spiętrzającym SitaDSS Profi do odwadniania awaryjnego w niewentylowanej konstrukcji dachowej
1 Blacha wzmacniająca SitaMore
SitaDSS Profi składa się z następujących elementów:
2.1 Złączka wtykowa PE z pierścieniem zabezpieczającym
2.2 Korpus podstawowy
Element nadbudowy SitaDSS Profi składa się z następujących elementów:
3.1 Korpus podstawowy
3.2 Pierścień uszczelniający
Element spiętrzający SitaDSS Profi składa się z następujących elementów:
4.1 Blokada Airstop
4.2 Pierścień uszczelniający
4.3 Korpus podstawowy
5 Korpus termoizolacyjny SitaDSS Profi elementu nadbudowy
6 Szyna montażowa SitaDSS Rail
7 Zawieszenie do szyny SitaDSS
8 Zacisk SitaDSS
9 Elektromufa SitaDSS PE
10 Trójnik SitaDSS PE
11 Kolano SitaDSS PE
12 Kształtka redukcyjna SitaDSS PE
13 Rura SitaDSS PE
SitaDSS Profi składa się z następujących elementów:
2.1 Złączka wtykowa PE z pierścieniem zabezpieczającym
2.2 Korpus podstawowy
Element nadbudowy SitaDSS Profi składa się z następujących elementów:
3.1 Korpus podstawowy
3.2 Pierścień uszczelniający
Element spiętrzający SitaDSS Profi składa się z następujących elementów:
4.1 Blokada Airstop
4.2 Pierścień uszczelniający
4.3 Korpus podstawowy
5 Korpus termoizolacyjny SitaDSS Profi elementu nadbudowy
6 Szyna montażowa SitaDSS Rail
7 Zawieszenie do szyny SitaDSS
8 Zacisk SitaDSS
9 Elektromufa SitaDSS PE
10 Trójnik SitaDSS PE
11 Kolano SitaDSS PE
12 Kształtka redukcyjna SitaDSS PE
13 Rura SitaDSS PE
Niewentylowana konstrukcja dachowa zgodnie z aaRdT z:
- uszczelnieniem
- izolacją cieplną
- paroizolacją
- konstrukcją dolną
In order for the external content to be
displayed at this location, you must accept
the cookies of the category
"Preferences".
You can adjust the cookie settings here.
You can adjust the cookie settings here.
| SitaDSS Profi | Numer artykułu | |||
|---|---|---|---|---|
korpus termoizolacyjny elementu nadbudowy | ||||
| 100 mm | Nadbudowa SitaDSS Profi | 145005 | Pokaż produkt | |
| 60 mm | Nadbudowa SitaDSS Profi | 145006 | Pokaż produkt |
