SitaPipe ze stali szlachetnej
Trójnik 87,5°
- Produkty
SitaPipe ze stali szlachetnej

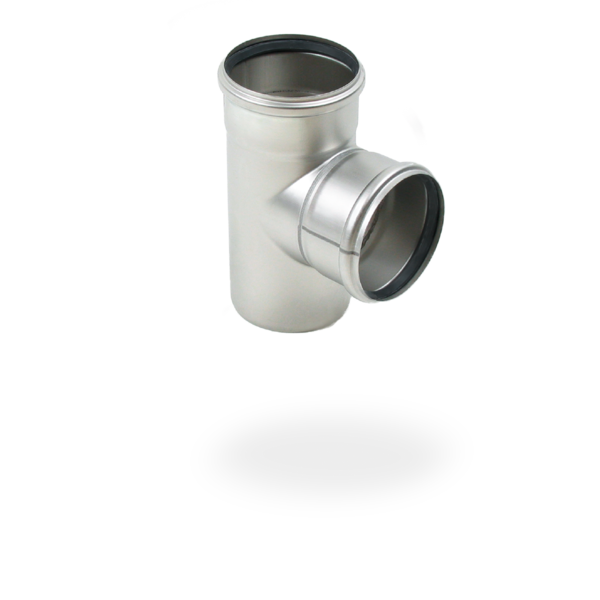

Trójnik 87,5°
Atrybuty
- Niewrażliwe na oddziaływania atmosferyczne (promieniowanie UV/IR, opady, temperatura, ozon itd.)
- Odporność na wstrząsy i uderzenia
- Wykonana z trwałych materiałów

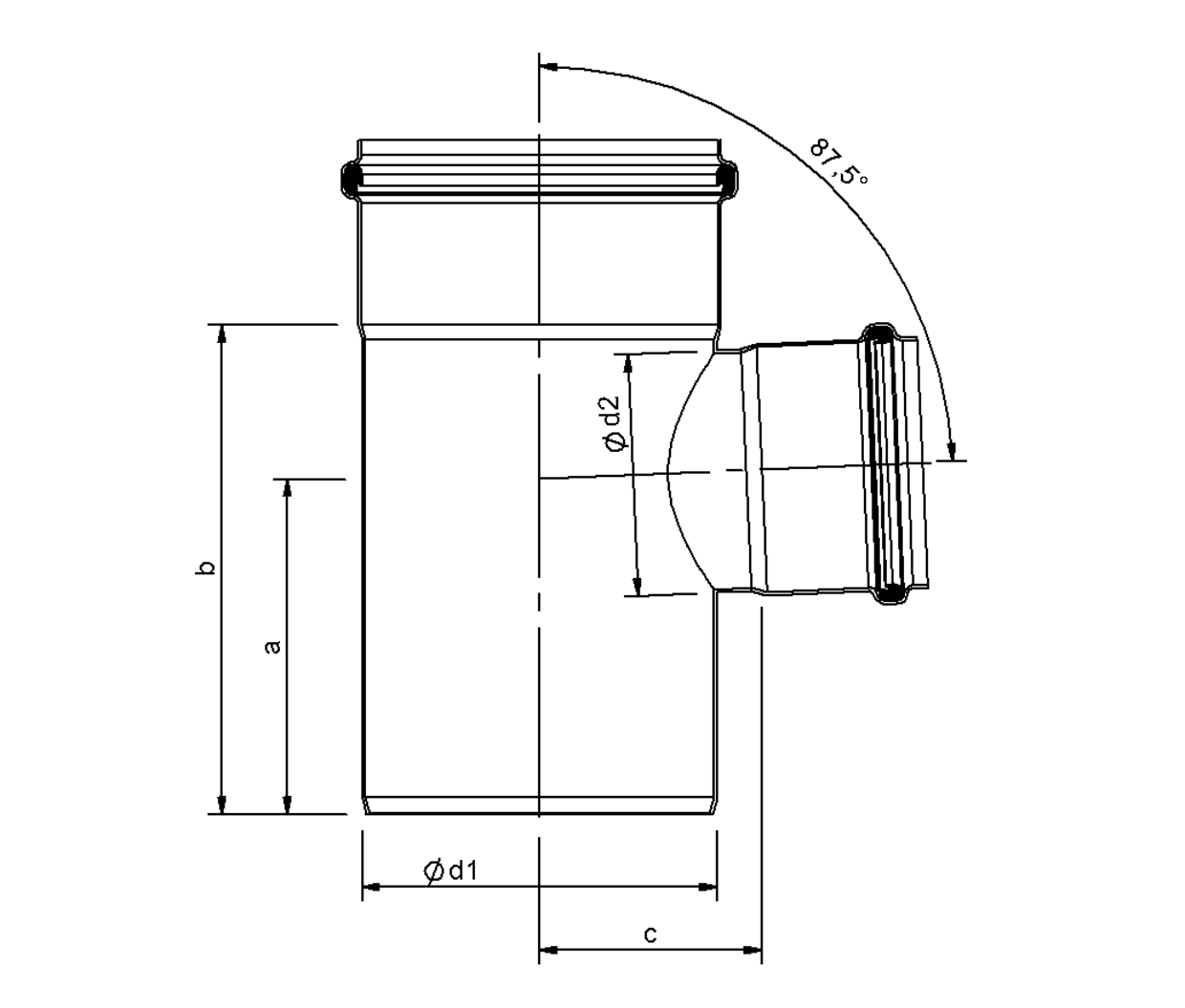

Rysunek techniczny
| Średnica nominalna DN | Średnica zewnętrzna OD (mm) | a (mm) | b (mm) | c (mm) | d1 (mm) | d2 (mm) |
|---|---|---|---|---|---|---|
| 100 | 110 | 117 | 183 | 69 | 110 | 110 |
| 100 | 110 | 93 | 132 | 66 | 110 | 50 |
| 100 | 110 | 104 | 152 | 69 | 110 | 75 |
| 125 | 125 | 127 | 205 | 77 | 125 | 110 |
| 125 | 125 | 110 | 187 | 77 | 125 | 75 |
| 70 | 75 | 90 | 139 | 52 | 75 | 75 |
| 250 | 250 | 220 | 352 | 155 | 250 | 200 |
| 250 | 250 | 245 | 407 | 152 | 250 | 250 |
| 315 | 315 | 253 | 416 | 189 | 315 | 250 |
| 315 | 315 | 286 | 481 | 196 | 315 | 315 |
| 40 | 40 | 69 | 101 | 30 | 40 | 40 |
| 50 | 50 | 71 | 106 | 35 | 50 | 40 |
| 80 | 82 | 99 | 154 | 55 | 82 | 75 |
| 80 | 82 | 103 | 162 | 56 | 82 | 82 |
