SitaPipe ze stali szlachetnej

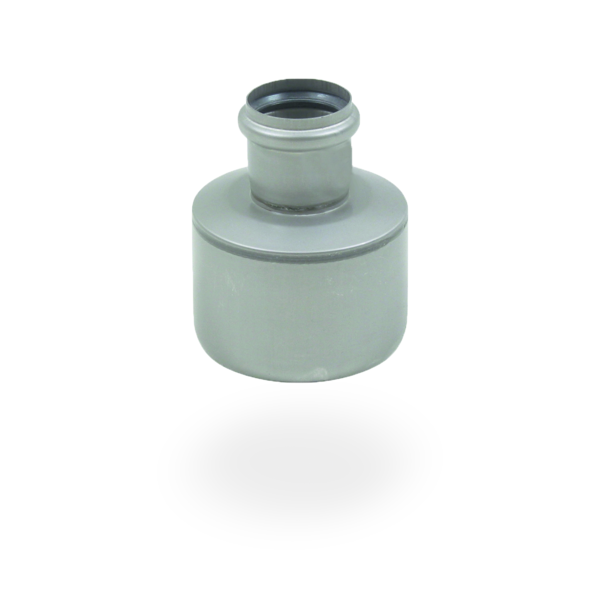

Adapter środkowy
- Produkty
SitaPipe ze stali szlachetnej
Adapter środkowy
Atrybuty
- Niewrażliwe na oddziaływania atmosferyczne (promieniowanie UV/IR, opady, temperatura, ozon itd.)
- Odporność na wstrząsy i uderzenia
- Wykonana z trwałych materiałów

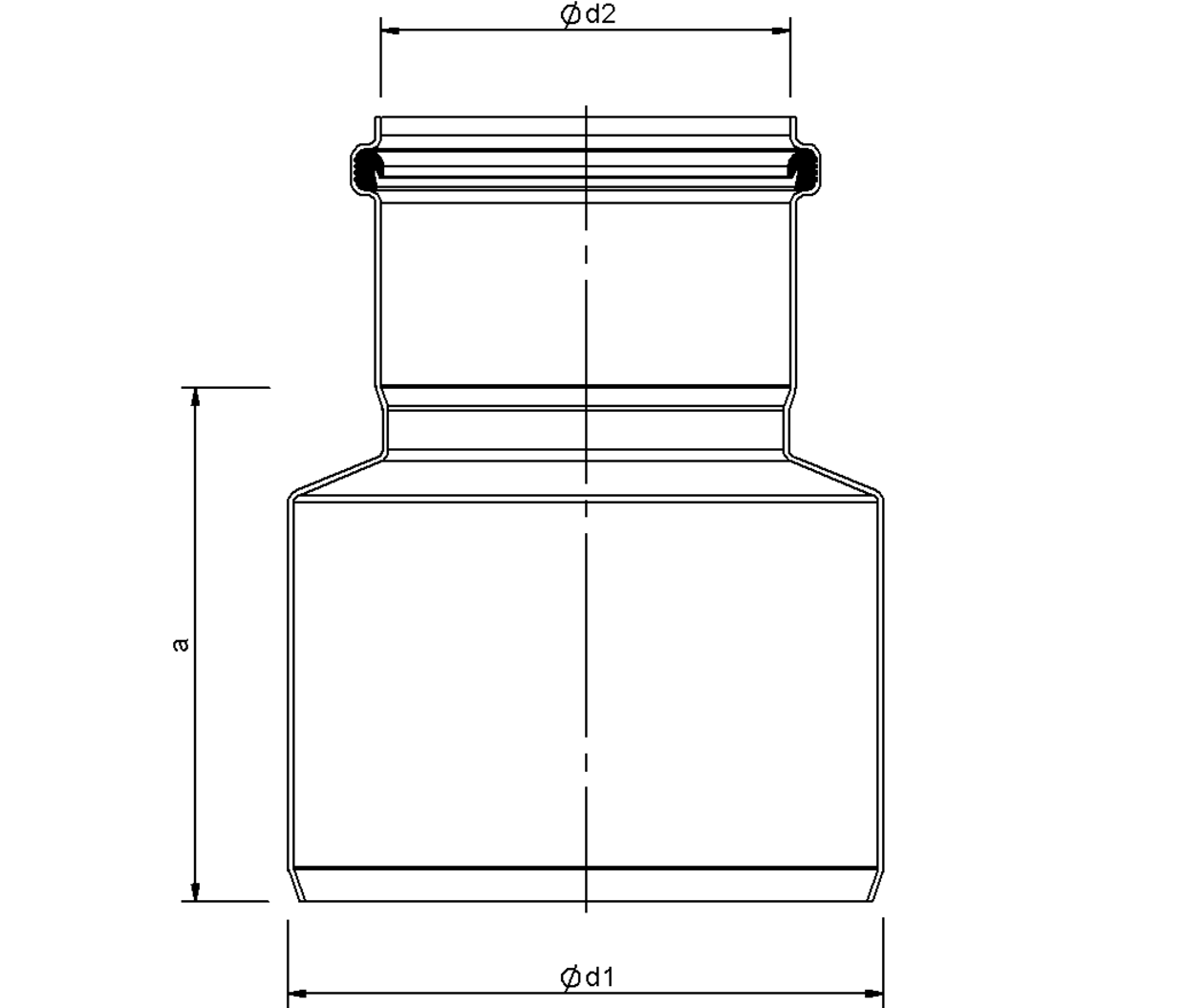

Rysunek techniczny
| Średnica nominalna DN | Średnica zewnętrzna OD (mm) | a (mm) | d1 (mm) | d2 (mm) |
|---|---|---|---|---|
| 70 | 75 | 95 | 110 | 75 |
| 70 | 75 | 96 | 82 | 75 |
Tekst wykonania
Przykłady instalacji
Wybór artykułu
Adapter centryczny SitaPipe stal szlachetna, ze stali szlachetnej nierdzewnej, numer materiału 1.4301 dla DN 70/100 lub numer materiału 1.4404 dla DN 70/80, wg DIN EN 1124 jako system rur kielichowych z fabrycznie zamontowaną w złączce uszczelką wargową EPDM, końcówka ze ścięciem 20° w celu łatwiejszego wsuwania złączki, do przejścia na inne wymiary. Kształtki wytrawiane całkowicie w kąpieli zanurzeniowej o gładkiej, matowej, srebrnej powierzchni, dostawa i profesjonalny montaż.
Rura SitaPipe ze stali szlachetnej na punkcie podpory w systemie termoizolacyjnym
1 Rura czyszczaka SitaPipe ze stali szlachetnej
2 SitaPipe stal szlachetna adapter mimośrodowy
3 Rura SitaPipe ze stali szlachetnej
4 Obejma do rur SitaPipe ze stali szlachetnej
5 Obejma zabezpieczająca SitaPipe ze stali szlachetnej
2 SitaPipe stal szlachetna adapter mimośrodowy
3 Rura SitaPipe ze stali szlachetnej
4 Obejma do rur SitaPipe ze stali szlachetnej
5 Obejma zabezpieczająca SitaPipe ze stali szlachetnej
Konstrukcja ścienna od wewnątrz do zewnątrz zgodnie z aaRdT z:
- tynkiem wierzchnim i powłoką malarską
- izolacją cieplną
- konstrukcją ścienną
SitaVasant z koszem ochronnym w niewentylowanej konstrukcji dachu
1 Rura SitaPipe ze stali szlachetnej
2 Obejma do rur SitaPipe ze stali szlachetnej
3 Obejma zabezpieczająca SitaPipe ze stali szlachetnej
4 Kolanko SitaPipe ze stali szlachetnej
5 Maskownica do fasad SitaAttika
6 Kołnierz uszczelniający SitaMore
SitaVasant składa się z następujących elementów:
7.1 Rura
7.2 Płyta paroizolacyjna
7.3 Obejma bezpieczeństwa
7.4 Wpust
8 SitaVasant kosz ochronny
2 Obejma do rur SitaPipe ze stali szlachetnej
3 Obejma zabezpieczająca SitaPipe ze stali szlachetnej
4 Kolanko SitaPipe ze stali szlachetnej
5 Maskownica do fasad SitaAttika
6 Kołnierz uszczelniający SitaMore
SitaVasant składa się z następujących elementów:
7.1 Rura
7.2 Płyta paroizolacyjna
7.3 Obejma bezpieczeństwa
7.4 Wpust
8 SitaVasant kosz ochronny
Niewentylowana konstrukcja dachowa zgodnie z aaRdT z:
- uszczelnieniem
- izolacją termiczną
- paroizolacją
- dolną konstrukcją
SitaDSS Indra Zestaw do odwadniania głównego w niewentylowanej konstrukcji dachowej
Zestaw do odwadniania głównego SitaDSS Indra składa się z następujących elementów:
1.1 Rura SitaPipe ze stali szlachetnej
1.2 Obejma zaciskowa SitaPipe ze stali szlachetnej
1.3 Obejma zabezpieczająca SitaPipe ze stali szlachetnej
1.4 Kolanko SitaPipe 87,5° ze stali szlachetnej
1.5 Płyta paroizolacyjna SitaMore elastyczna
1.6 Korpus termoizolacyjny SitaIndra
1.7 Rura SitaPipe ze stali szlachetnej
1.8 Korpus podstawowy SitaDSS Indra
1.9 Blokada Airstop SitaDSS Indra
1.10 Koszyk żwirowy SitaDSS Indra
1.11 Pierścień mocujący blokady Airstop SitaDSS Indra
2 Obejma zabezpieczająca SitaPipe ze stali szlachetnej
3 Rura czyszczaka SitaPipe ze stali szlachetnej
4 SitaPipe stal szlachetna adapter mimośrodowy
5 Obejma do rur SitaPipe ze stali szlachetnej
1.1 Rura SitaPipe ze stali szlachetnej
1.2 Obejma zaciskowa SitaPipe ze stali szlachetnej
1.3 Obejma zabezpieczająca SitaPipe ze stali szlachetnej
1.4 Kolanko SitaPipe 87,5° ze stali szlachetnej
1.5 Płyta paroizolacyjna SitaMore elastyczna
1.6 Korpus termoizolacyjny SitaIndra
1.7 Rura SitaPipe ze stali szlachetnej
1.8 Korpus podstawowy SitaDSS Indra
1.9 Blokada Airstop SitaDSS Indra
1.10 Koszyk żwirowy SitaDSS Indra
1.11 Pierścień mocujący blokady Airstop SitaDSS Indra
2 Obejma zabezpieczająca SitaPipe ze stali szlachetnej
3 Rura czyszczaka SitaPipe ze stali szlachetnej
4 SitaPipe stal szlachetna adapter mimośrodowy
5 Obejma do rur SitaPipe ze stali szlachetnej
Niewentylowana konstrukcja dachowa zgodnie z aaRdT z:
- uszczelnieniem
- izolacją cieplną
- paroizolacją
- konstrukcją dolną
- wyłomem w attyce z taśmą uszczelniającą
SitaDSS Indra zestaw do odwadniania awaryjnego z orurowaniem w niewentylowanej konstrukcji dachowej
SitaDSS Indra Zestaw do odwadniania awaryjnego składa się z następujących elementów:
1.1 SitaPipe ze stali szlachetnej rura
1.2 SitaPipe ze stali szlachetnej obejma zaciskowa
1.3 SitaPipe ze stali szlachetnej obejma zabezpieczająca
1.4 SitaPipe ze stali szlachetnej kolano 87,5°
1.5 Płyta paroizolacyjna elastyczna SitaMore
1.6 SitaIndra Korpus termoizolacyjny
1.7 SitaPipe ze stali szlachetnej rura
1.8 Korpus podstawowy SitaDSS Indra
1.9 Element spiętrzający z blokadą Airstop
1.10 Pierścień uszczelniający
2 SitaPipe ze stali szlachetnej obejma zabezpieczająca
3 SitaPipe ze stali szlachetnej trójniko 45°
1.1 SitaPipe ze stali szlachetnej rura
1.2 SitaPipe ze stali szlachetnej obejma zaciskowa
1.3 SitaPipe ze stali szlachetnej obejma zabezpieczająca
1.4 SitaPipe ze stali szlachetnej kolano 87,5°
1.5 Płyta paroizolacyjna elastyczna SitaMore
1.6 SitaIndra Korpus termoizolacyjny
1.7 SitaPipe ze stali szlachetnej rura
1.8 Korpus podstawowy SitaDSS Indra
1.9 Element spiętrzający z blokadą Airstop
1.10 Pierścień uszczelniający
2 SitaPipe ze stali szlachetnej obejma zabezpieczająca
3 SitaPipe ze stali szlachetnej trójniko 45°
Niewentylowana konstrukcja dachowa zgodnie z aaRdT z:
- uszczelnieniem
- izolacją cieplną
- paroizolacją
- konstrukcją dolną
- wyłomem w attyce z taśmą uszczelniającą
SitaEasy Go do odwadniania głównego w niewentylowanej konstrukcji dachowej
1 Rura SitaPipe ze stali szlachetnej
2 Obejma do rur SitaPipe ze stali szlachetnej
3 Obejma zabezpieczająca SitaPipe ze stali szlachetnej
4 Kolanko SitaPipe ze stali szlachetnej
5 Maskownica do fasad SitaAttika
6 Płyta paroizolacyjna SitaMore elastyczna
7 SitaEasy Go
SitaEasy osadnik żwiru składa się z następujących elementów:
8.1 Blokada
8.2 Koszyk żwirowy
2 Obejma do rur SitaPipe ze stali szlachetnej
3 Obejma zabezpieczająca SitaPipe ze stali szlachetnej
4 Kolanko SitaPipe ze stali szlachetnej
5 Maskownica do fasad SitaAttika
6 Płyta paroizolacyjna SitaMore elastyczna
7 SitaEasy Go
SitaEasy osadnik żwiru składa się z następujących elementów:
8.1 Blokada
8.2 Koszyk żwirowy
9 Rura czyszczaka SitaPipe ze stali szlachetnej
Niewentylowana konstrukcja dachowa zgodnie z aaRdT z:
- uszczelnieniem
- izolacją cieplną
- paroizolacją
- konstrukcją dolną
- wyłomem w attyce z taśmą uszczelniającą
SitaRondo zamontowany w wyższym położeniu z rurą spustową w niewentylowanej konstrukcji dachowej
1 Rura SitaPipe ze stali szlachetnej
2 Obejma do rur SitaPipe ze stali szlachetnej
3 Obejma zabezpieczająca SitaPipe ze stali szlachetnej
4 SitaPipe stal szlachetna kolanko 87,5°
5 SitaAttika maskownica do fasad
6 SitaMore płyta paroizolacyjna elastyczna
SitaRondo składa się z następujących elementów:
7.1 Koszyk żwirowy z kątownikiem mocującym
7.2 Kołnierz zaciskowy i kołnierze uszczelniające
7.3 Podkładki, nakrętki i pokrywy ochronne
2 Obejma do rur SitaPipe ze stali szlachetnej
3 Obejma zabezpieczająca SitaPipe ze stali szlachetnej
4 SitaPipe stal szlachetna kolanko 87,5°
5 SitaAttika maskownica do fasad
6 SitaMore płyta paroizolacyjna elastyczna
SitaRondo składa się z następujących elementów:
7.1 Koszyk żwirowy z kątownikiem mocującym
7.2 Kołnierz zaciskowy i kołnierze uszczelniające
7.3 Podkładki, nakrętki i pokrywy ochronne
8 SitaPipe stal szlachetna kolanko 45°
Niewentylowana konstrukcja dachowa zgodnie z aaRdT z:
- uszczelnieniem
- izolacją cieplną
- paroizolacją
- konstrukcją dolną
- wyłomem w attyce z taśmą uszczelniającą
Przepust cieczy SitaKaskade z SitaCompact do odwadniania głównego w niewentylowanej konstrukcji dachowej
1 Korpus termoizolacyjny SitaCompact
2 SitaCompact pionowy
Element nadbudowy SitaCompact składa się z następujących elementów:
3.1 Korpus podstawowy
3.2 Pierścień uszczelniający
Rama powierzchniowa SitaDrain® składa się z następujących elementów:
4.1 Rama
4.2 Kratka rewizyjna
5 Przepust cieczy SitaKaskade
6 Obejma bezpieczeństwa SitaPipe ze stali szlachetnej
7 Rura SitaPipe ze stali szlachetnej
8 Obejma do rur SitaPipe ze stali szlachetnej
9 Maskownica do fasad SitaAttika
10 Kolanko SitaPipe ze stali szlachetnej
11 Płyta paroizolacyjna SitaMore elastyczna
2 SitaCompact pionowy
Element nadbudowy SitaCompact składa się z następujących elementów:
3.1 Korpus podstawowy
3.2 Pierścień uszczelniający
Rama powierzchniowa SitaDrain® składa się z następujących elementów:
4.1 Rama
4.2 Kratka rewizyjna
5 Przepust cieczy SitaKaskade
6 Obejma bezpieczeństwa SitaPipe ze stali szlachetnej
7 Rura SitaPipe ze stali szlachetnej
8 Obejma do rur SitaPipe ze stali szlachetnej
9 Maskownica do fasad SitaAttika
10 Kolanko SitaPipe ze stali szlachetnej
11 Płyta paroizolacyjna SitaMore elastyczna
Niewentylowana konstrukcja dachowa z płytą na wsporniku zgodnie z aaRdT z:
- okładziną płytową na wspornikach
- budowlaną matą ochronną
- uszczelnieniem
- izolacją cieplną
- paroizolacją
- konstrukcją dolną
SitaKaskade Inside w niewentylowanej konstrukcji dachowej i płyty na wsporniku z przejściem na rurę spustową w systemie termoizolacyjnym
SitaKaskade Inside jako rura pionowa składa się z następujących elementów:
1.1 Kolanko SitaPipe 87,5° ze stali nierdzewnej
1.2 Obejma zabezpieczająca SitaPipe ze stali nierdzewnej
1.3 Płyta paroizolacyjna SitaMore elastyczna
1.4 SitaKaskade Inside
1.5 Kołnierz zaciskowy SitaKaskade z kołnierzami uszczelniającymi, nakrętkami, podkładkami U i kapturkami ochronnymi
1.6 Kolanko SitaPipe 30° ze stali szlachetnej
1.7 Kolanko SitaPipe 15° ze stali szlachetnej
2 Rura SitaPipe ze stali szlachetnej
3 Obejma do rur SitaPipe ze stali szlachetnej
4 Obejma zabezpieczająca SitaPipe ze stali szlachetnej
1.1 Kolanko SitaPipe 87,5° ze stali nierdzewnej
1.2 Obejma zabezpieczająca SitaPipe ze stali nierdzewnej
1.3 Płyta paroizolacyjna SitaMore elastyczna
1.4 SitaKaskade Inside
1.5 Kołnierz zaciskowy SitaKaskade z kołnierzami uszczelniającymi, nakrętkami, podkładkami U i kapturkami ochronnymi
1.6 Kolanko SitaPipe 30° ze stali szlachetnej
1.7 Kolanko SitaPipe 15° ze stali szlachetnej
2 Rura SitaPipe ze stali szlachetnej
3 Obejma do rur SitaPipe ze stali szlachetnej
4 Obejma zabezpieczająca SitaPipe ze stali szlachetnej
Niewentylowana konstrukcja dachowa z płytą na wsporniku zgodnie z aaRdT z:
- płytami na podstawkach
- matą ochronną
- uszczelnieniem
- izolacją cieplną
- paroizolacją
- konstrukcją dolną
Odwodnienie liniowe pionowe SitaCompact Fluid w balkonach z izolacją powłokową z wykończeniem z płyt tarasowch
1 Rura SitaPipe ze stali szlachetnej
2 Maskownica do fasad SitaAttika
3 Nasadka SitaCompact Fluid
4 SitaCompact Fluid
5 Krata płaska SitaCompact Fluid
6 Obejma do rur SitaPipe ze stali szlachetnej
7 Element wyrównujący wysokość SitaCompact Fluid
8 Mocowanie rury SitaCompact Fluid
2 Maskownica do fasad SitaAttika
3 Nasadka SitaCompact Fluid
4 SitaCompact Fluid
5 Krata płaska SitaCompact Fluid
6 Obejma do rur SitaPipe ze stali szlachetnej
7 Element wyrównujący wysokość SitaCompact Fluid
8 Mocowanie rury SitaCompact Fluid
Konstrukcja dachowa 1 z płynnym tworzywem sztucznym zgodnie z aaRdT z:
Konstrukcja dachowa 2 z płynnym tworzywem sztucznym zgodnie z aaRdT z:
- uszczelnieniem ciekłym tworzywem sztucznym
- konstrukcją dolną
Konstrukcja dachowa 2 z płynnym tworzywem sztucznym zgodnie z aaRdT z:
- wykładziną płytkową
- matą ochronną
- uszczelnieniem ciekłym tworzywem sztucznym
- konstrukcją dolną
| SitaPipe ze stali szlachetnej | Numer artykułu | ||
|---|---|---|---|
Adapter środkowy | |||
| DN 70/100 | 70021175 | Pokaż produkt | |
| DN 70/80 | 70028075 | Pokaż produkt |
