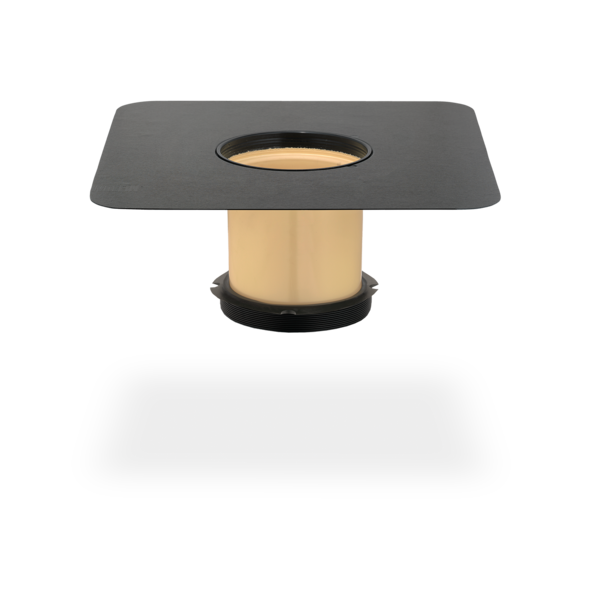

SitaStandard
element nadbudowy
Atrybuty
- Izolacja termiczna
- Wyjątkowa odporność na czynniki atmosferyczne (promieniowanie UV/IR)
- Odporny na typowe zanieczyszczenia środowiska
- Odporny na wstrząsy i uderzenia
- Wykonane z trwałych materiałów
- Duża krawędź wlotu

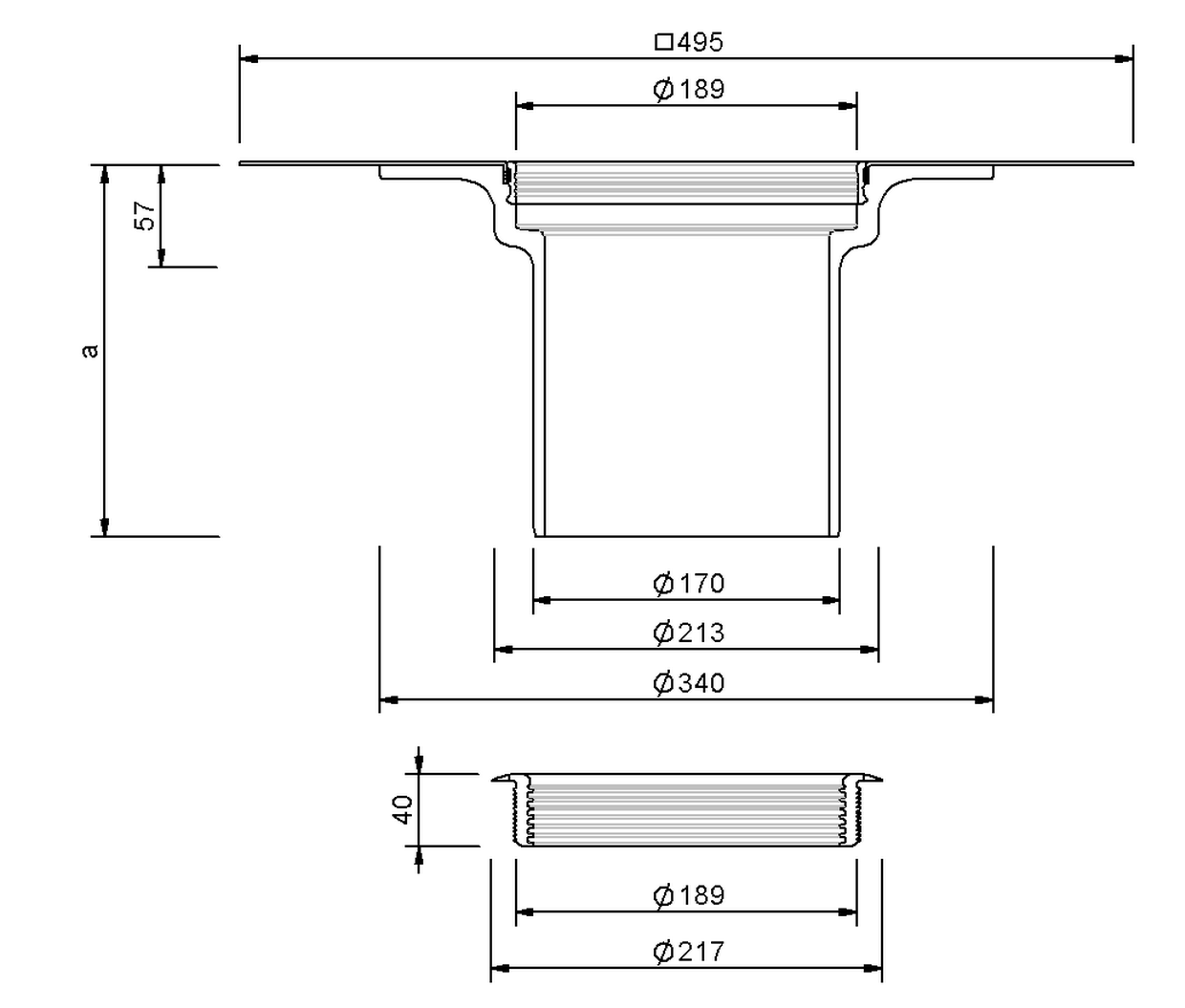

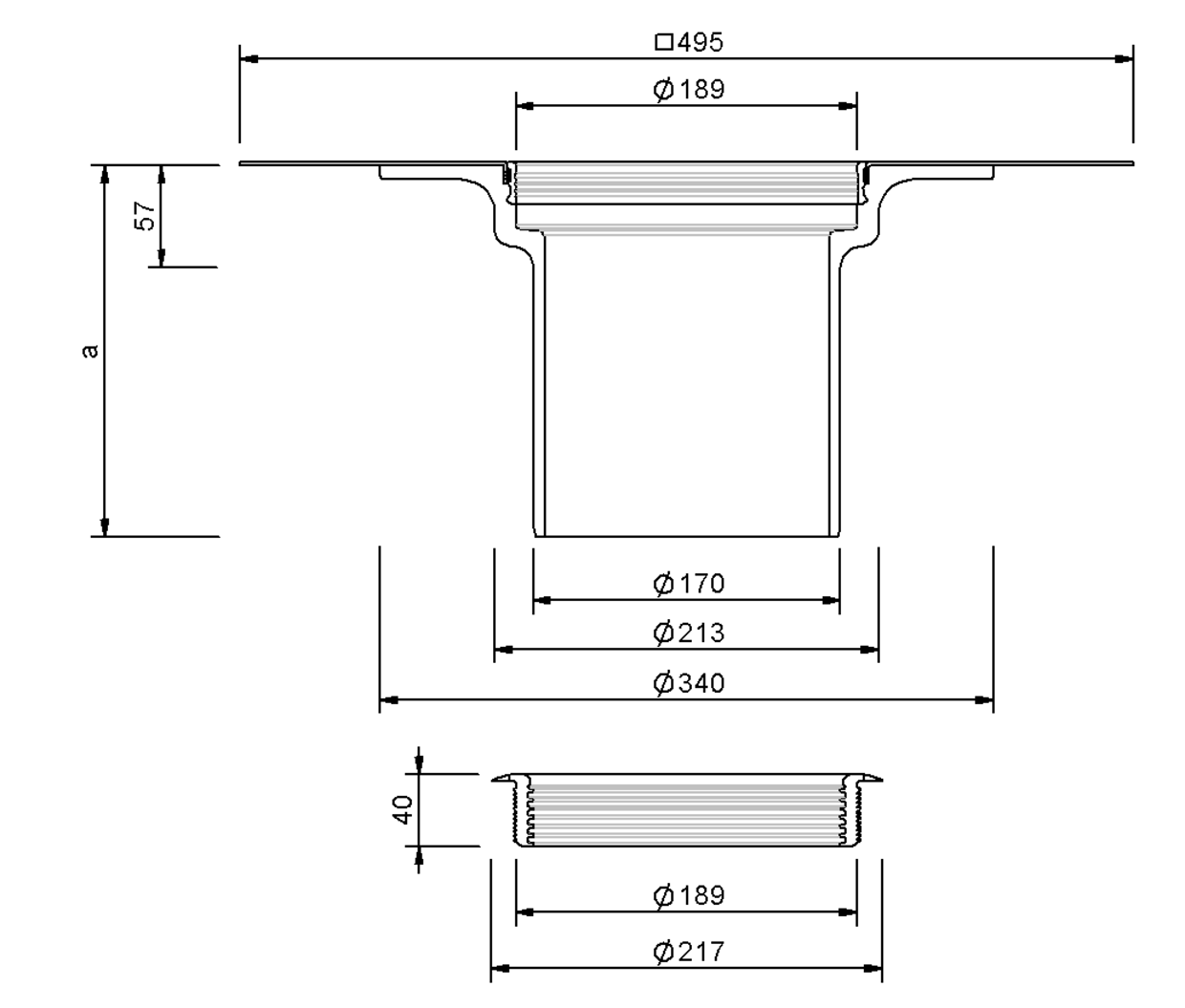

Rysunek techniczny
| a (mm) | Podłączenie izolacji termicznej min. (mm) | Podłączenie izolacji termicznej maks. (mm) |
|---|---|---|
| 206 | 60 | 160 |
| 254 | 60 | 220 |
| 555 | 60 | 520 |
Tekst wykonania
Przykłady instalacji
MultiCAD und BIM-Daten
Wybór artykułu
SitaStandard element nadbudowy z poliuretanu, zgodny z normą PN-EN 1253-2, do materiałów izolacyjnych o grubości 60 mm – 520 mm. Z fabrycznie zamontowanym wybranym kołnierzem przyłączeniowym (495 mm × 495 mm) pasującym do uszczelnienia dachowego, z pierścieniem montażowym w celu dodatkowego zabezpieczenia kołnierza przyłączeniowego oraz do mocowania koszyka żwirowego. W zestawie ze środkiem smarnym i wielowargowym pierścieniem uszczelniającym do zabezpieczania spiętrzania. Element dostarczany gotowy do montażu.
SitaStandard prosty w niewentylowanej konstrukcji dachowej
1 SitaStandard korpus termoizolacyjny wpustu
SitaStandard prosty składa się z następujących elementów:
2.1 Korpus główny z wybranym kołnierzem przyłączeniowym
2.2 Koszyk ochronny korpus
2.3 Koszyk ochronny pokrywa
Element nadbudowy SitaStandard składa się z następujących elementów:
3.1 Korpus główny z wybranym kołnierzem przyłączeniowym
3.2 Pierścień uszczelniający
4 Korpus termoizolacyjny SitaStandard elementu nadbudowy
5 Blacha wzmacniająca SitaMore
SitaStandard prosty składa się z następujących elementów:
2.1 Korpus główny z wybranym kołnierzem przyłączeniowym
2.2 Koszyk ochronny korpus
2.3 Koszyk ochronny pokrywa
Element nadbudowy SitaStandard składa się z następujących elementów:
3.1 Korpus główny z wybranym kołnierzem przyłączeniowym
3.2 Pierścień uszczelniający
4 Korpus termoizolacyjny SitaStandard elementu nadbudowy
5 Blacha wzmacniająca SitaMore
Niewentylowana konstrukcja dachowa zgodnie z aaRdT z:
- uszczelnieniem
- izolacją cieplną
- paroizolacją
- konstrukcją dolną
SitaMulti z nadbudową SitaStandard w niewentylowanej konstrukcji dachowej
SitaMulti składa się z następujących elementów:
1.1 Kołnierz zaciskowy, nakrętki, podkładki i kołnierze uszczelniające
1.2 Koszyk ochronny
1.3 Korpus podstawowy
Element nadbudowy SitaStandard składa się z następujących elementów:
2.1. Korpus podstawowy
2.2 Pierścień uszczelniający
3 Korpus termoizolacyjny wpustu SitaMulti
4 Korpus termoizolacyjny pierścienia wyrównawczego SitaMulti
1.1 Kołnierz zaciskowy, nakrętki, podkładki i kołnierze uszczelniające
1.2 Koszyk ochronny
1.3 Korpus podstawowy
Element nadbudowy SitaStandard składa się z następujących elementów:
2.1. Korpus podstawowy
2.2 Pierścień uszczelniający
3 Korpus termoizolacyjny wpustu SitaMulti
4 Korpus termoizolacyjny pierścienia wyrównawczego SitaMulti
Niewentylowana konstrukcja dachowa zgodnie z aaRdT z:
- uszczelnieniem
- izolacją cieplną
- paroizolacją
- konstrukcją dolną
