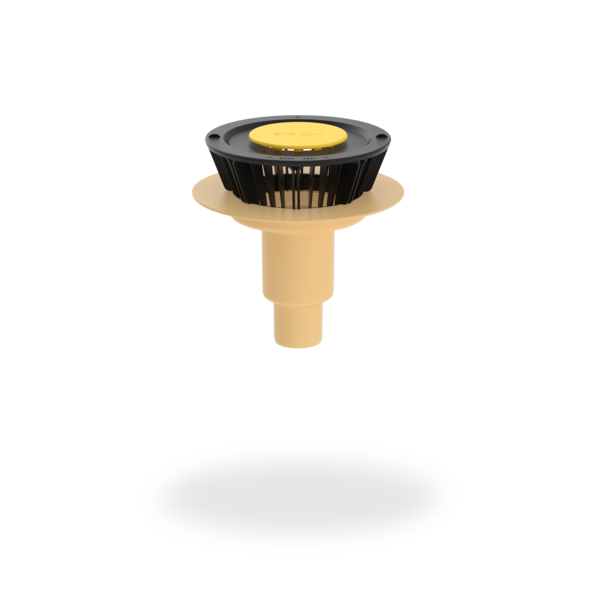

SitaStandard

wpust w systemie tradycyjnym (grawitacyjnym)

Foto_S_SitaStandard_Fluid_Stufengully.tif

Atrybuty

Izolowany termicznie
Doskonała odporność na warunki atmosferyczne (promieniowanie UV/IR, opady, temperatura, ozon itd.)
Odporny na wstrząsy i uderzenia
Wykonany z trwałych materiałów

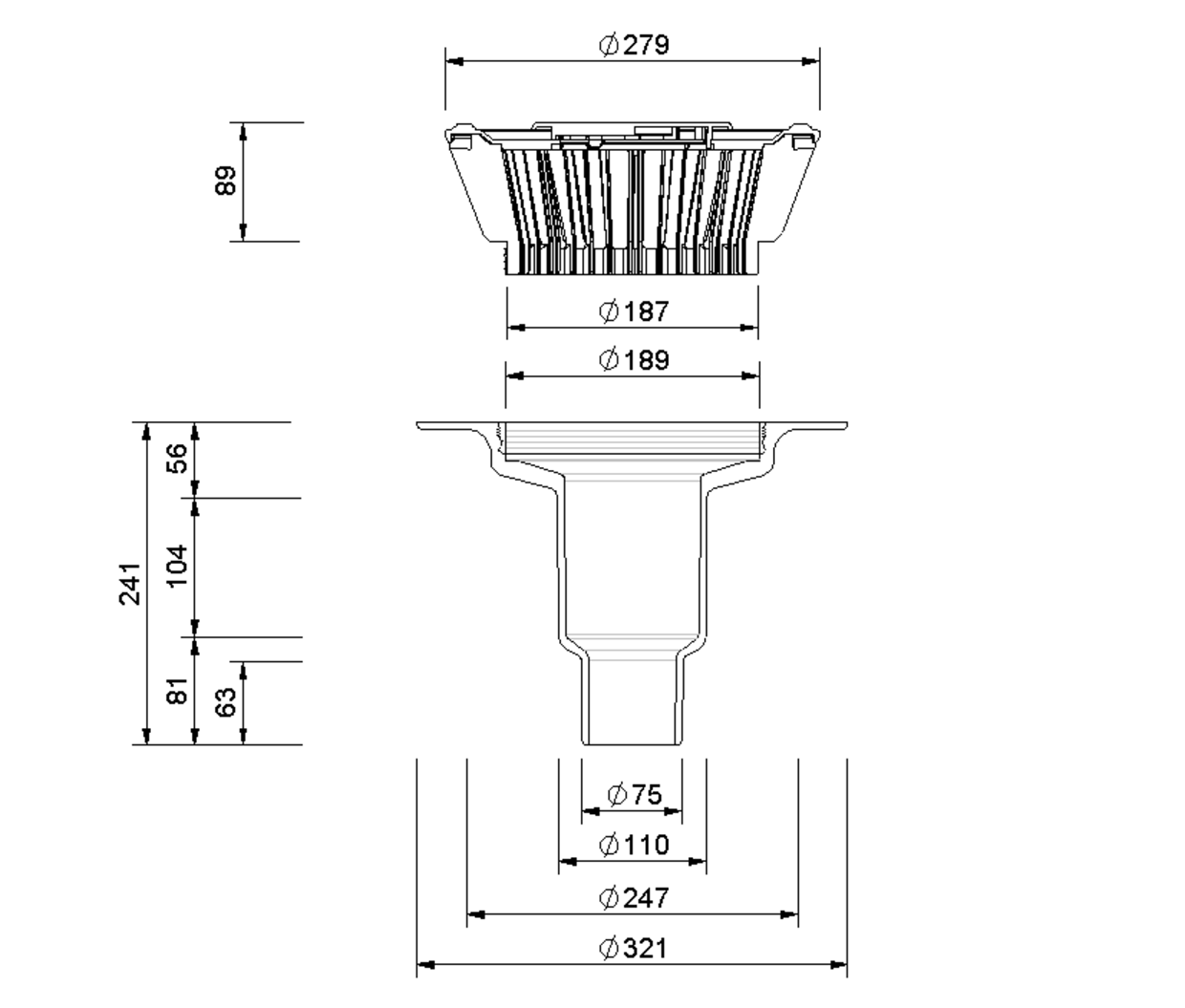

Rysunek techniczny

Średnica nominalna DN	Średnica zewnętrzna OD (mm)
70 / 100	75

Tekst wykonania

Wpust stopniowy SitaStandard Fluid, pionowy, z poliuretanu, izolowany termicznie, wg DIN EN 1253-2, do uszczelnień z płynnego tworzywa sztucznego, średnice znamionowe DN 70 i DN 100. Wydajność 7,0 l/s i 7,5 l/s przy 35 mm wysokości spiętrzania. Do bezpośredniego podłączania do rur ze złączką wtykową, do odwadniania grawitacyjnego, osadnik żwiru w zestawie, dostawa i profesjonalny montaż.

Przepływ

Wydajność zgodna z PN EN 1253-2 in l/s

	Ppoziom magazynowania wody (mm)
Średnica nominalna DN	5	10	15	20	25	30	35	40	45	50	55	60	65	70	75	80	85	90	95	100
70/100	0.7	1.8	2.8	4	5.2	6.4	7.5	8.7	9.8	11.1	12.4	13.8	15.2	15.2	15.2	15.2	15.2	15.2	15.2	15.2

Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.

Wybór artykułu

SitaStandard			Numer artykułu
Fluid wpust stopniowy
Fluid wpust stopniowy	DN 70 / 100	Kołnierz klejony	103090	Pokaż produkt

SitaStandard

wpust w systemie tradycyjnym (grawitacyjnym)

Atrybuty

Rysunek techniczny

Akcesoria

SitaStandard

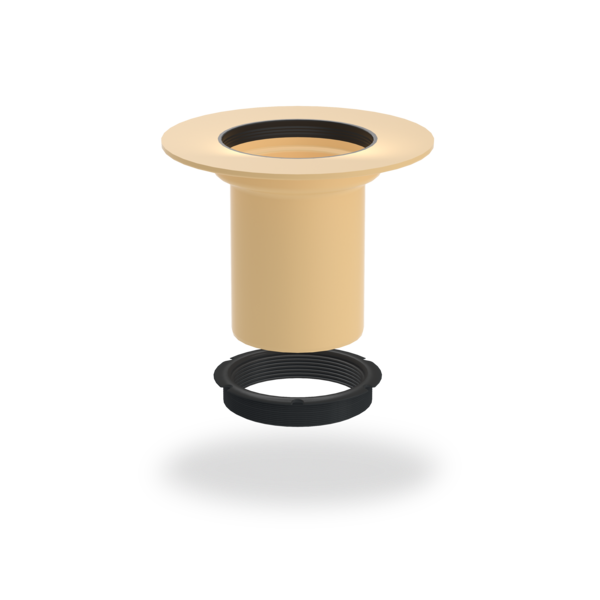

Fluid element nadbudowy

SitaMore

Element retencyjny do SitaStandard / SitaMulti

SitaMore

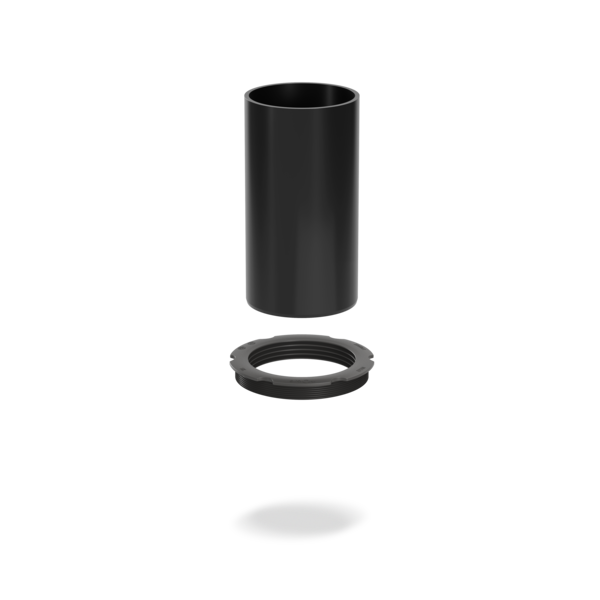

Pierścień spiętrzający

SitaStandard

korpus termoizolacyjny elementu nadbudowy

SitaMore

Krata tarasowa

SitaMore

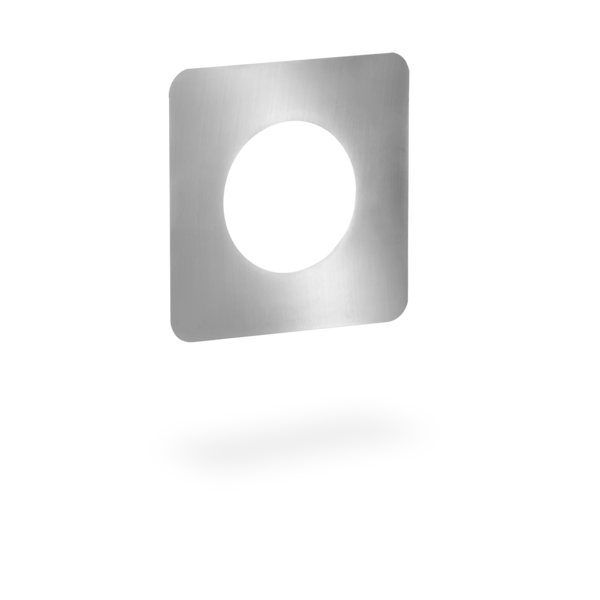

blacha wzmacniająca

SitaMore

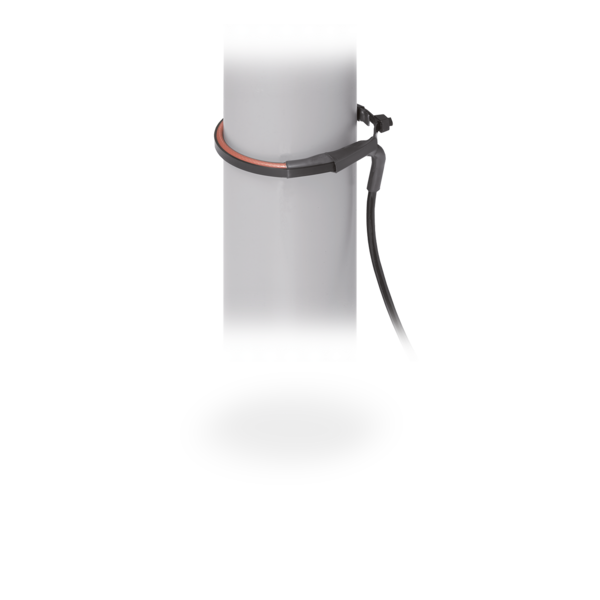

element grzejny

SitaMore

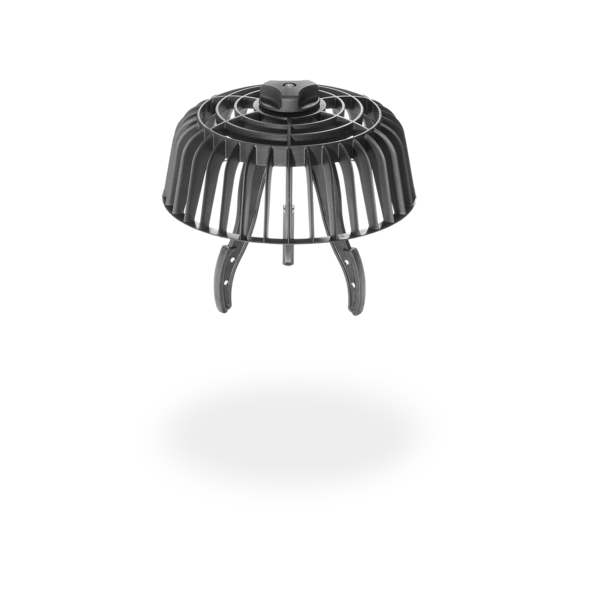

Uniwersalny osadnik żwiru

SitaMore

Płyta paroizolacyjna

SitaAttika

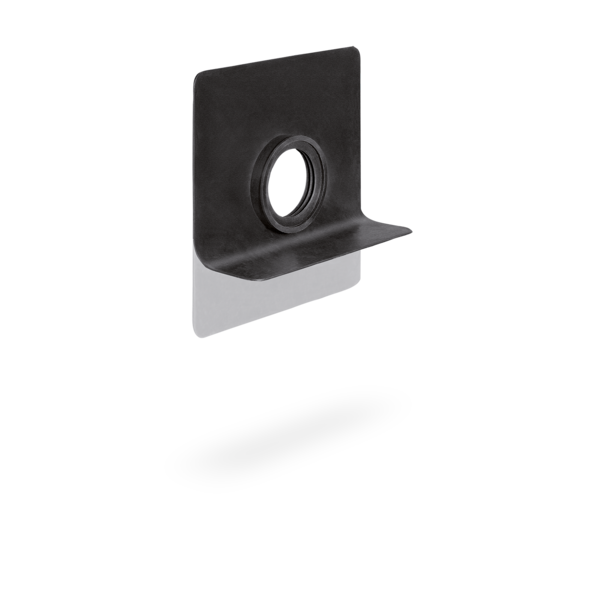

Płyta ochronna (maskownica)
