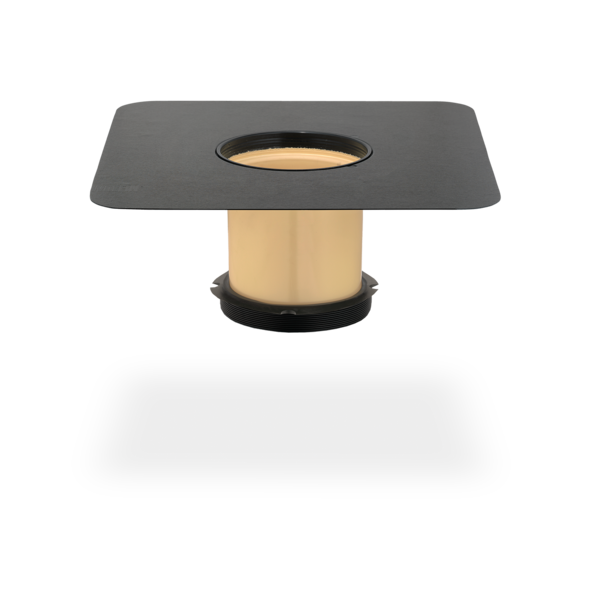

SitaStandard
wpust w systemie tradycyjnym (grawitacyjnym)
- Produkty
-
SitaStandard
-
wpust w systemie tradycyjnym (grawitacyjnym)
Atrybuty
- Izolowany termicznie
- Doskonała odporność na warunki atmosferyczne (promieniowanie UV/IR, opady, temperatura, ozon itd.)
- Odporny na wstrząsy i uderzenia
- Wykonany z trwałych materiałów

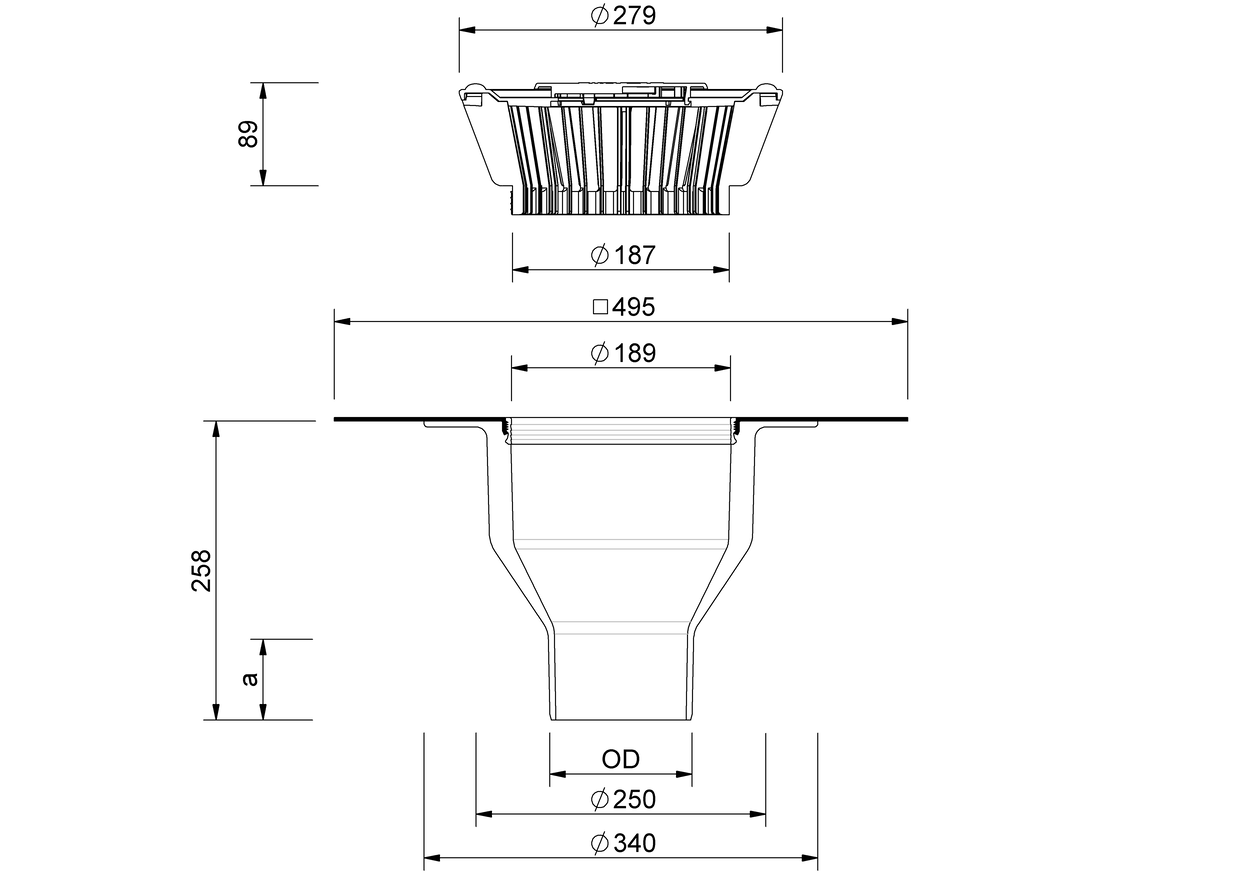

Rysunek techniczny
| Średnica nominalna DN | Średnica zewnętrzna OD (mm) | Przejście / otwór roboczy (mm) | a (mm) |
|---|---|---|---|
| 100 | 110 | 250 | 67 |
| 125 | 125 | 250 | 70 |
| 150 | 160 | 250 | 77 |
| 200 | 200 | 250 | 101 |
| 70 | 75 | 250 | 65 |
Tekst wykonania
Przepływ
Przykłady instalacji
![SitaStandard prosty w niewentylowanej konstrukcji dachowej]( "SitaStandard prosty w niewentylowanej konstrukcji dachowej")
![SitaStandard z elementem spiętrzającym i orurowaniem w niewentylowanej konstrukcji dachowej]( "SitaStandard z elementem spiętrzającym i orurowaniem w niewentylowanej konstrukcji dachowej")
![SitaStandard Odwadnianie główne w niewentylowanej konstrukcji z zielenią]( "SitaStandard Odwadnianie główne w niewentylowanej konstrukcji z zielenią")
![SitaStandard pionowy z SitaGreen do dachu zielonego do odwadniania głównego w dachu odwróconym]( "SitaStandard pionowy z SitaGreen do dachu zielonego do odwadniania głównego w dachu odwróconym")
MultiCAD und BIM-Daten
Wybór artykułu

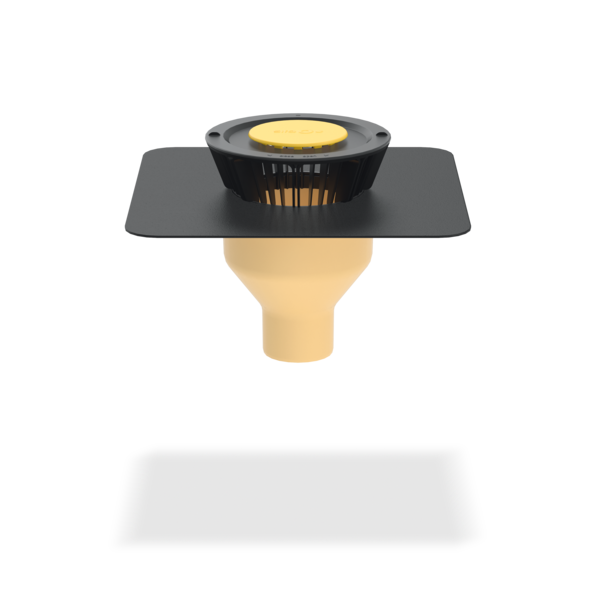

SitaStandard, pionowy, z poliuretanu, izolowany termicznie, wg DIN EN 1253-2, średnice znamionowe DN 70, DN 100, DN 125, DN 150 i DN 200. Do bezpośredniego podłączenia do rur ze złączką wtykową, do odwadniania grawitacyjnego, z dużym, wbudowanym, wybranym kołnierzem przyłączającym (495 mm x 495 mm) pasującym do hydroizolacji dachu, z pierścieniem mocującym umożliwiającym dodatkowe zabezpieczenie kołnierza przyłączającego oraz do mocowania dołączonego osadnika żwiru, dostawa i profesjonalny montaż.
Wydajność zgodna z PN EN 1253-2 in l/s
Ppoziom magazynowania wody (mm)
Wydajność zgodna z PN EN 1253-2 z elementem spiętrzającym do odwodnienia awaryjnego in l/s
Średnica nominalna DN
5
10
15
20
25
30
35
40
45
50
55
60
65
70
0,7
1,7
2,7
3,8
4,8
6
7,1
8,3
9,4
10,8
12,2
13,5
14,8
100
0,7
1,8
2,8
3,8
4,8
6,1
7,4
8,5
9,6
11
12,3
13,6
14,8
125
0,7
1,8
2,9
4,1
5,2
6,4
7,6
8,7
9,7
11
12,3
14,1
15,8
150
0,6
1,6
2,6
3,6
4,6
5,9
7,2
8,2
9,2
11
12,8
14
15,1
200
0,5
1,5
2,5
3,5
4,5
5,8
7,1
8,1
9,2
10,6
12
13,3
14,5
Ppoziom magazynowania wody (mm)
Średnica nominalna DN
5
10
15
20
25
30
35
40
45
50
55
60
65
70
1,2
2,2
3,1
4,6
6
7,6
9,2
11,1
13
13,9
14,8
14,9
14,9
100
1,6
2,8
4
5,5
7
8,8
10,5
12,3
14,1
16,7
19,3
22,8
26,2
125
1,2
2,3
3,4
4,9
6,3
7,9
9,5
11,6
13,6
16,1
18,6
21,9
25,2
150
1,4
2,4
3,4
4,9
6,3
8
9,6
11,6
13,6
16,2
18,7
22,3
25,8
SitaStandard prosty w niewentylowanej konstrukcji dachowej
1 SitaStandard korpus termoizolacyjny wpustu
SitaStandard pionowy składa się z:
2.1 korpus podstawowy
2.2 koszyk żwirowy
SitaStandard element nadbudowy się z następujących elementów:
3.1 Korpus podstawowy
3.2 Pierścień uszczelniający
4 SitaStandard korpus termoizolacyjny wpustud
5 SitaMore blacha wzmacniająca
SitaStandard pionowy składa się z:
2.1 korpus podstawowy
2.2 koszyk żwirowy
SitaStandard element nadbudowy się z następujących elementów:
3.1 Korpus podstawowy
3.2 Pierścień uszczelniający
4 SitaStandard korpus termoizolacyjny wpustud
5 SitaMore blacha wzmacniająca
Niewentylowana konstrukcja dachowa zgodnie z aaRdT z:
- uszczelnieniem
- izolacją cieplną
- paroizolacją
- konstrukcją dolną
SitaStandard z elementem spiętrzającym i orurowaniem w niewentylowanej konstrukcji dachowej

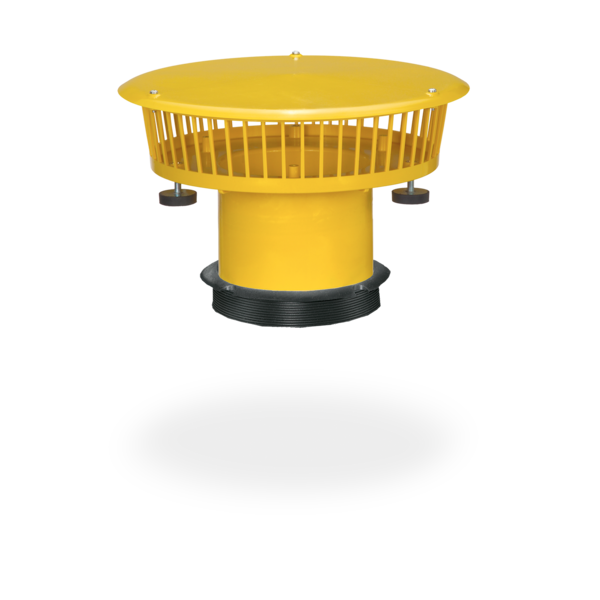

Element spiętrzający SitaMore składa się z następujących elementów:
1.1 Metalowe stopki w otulinie gumowej z regulacją wysokości
1.2 Zamknięta pokrywa
1.3 Pierścień uszczelniający
1.4 Korpus podstawowy
Element nadbudowy SitaStandard składa się z następujących elementów:
2.1 Korpus podstawowy
2.2 Pierścień uszczelniający
1.1 Metalowe stopki w otulinie gumowej z regulacją wysokości
1.2 Zamknięta pokrywa
1.3 Pierścień uszczelniający
1.4 Korpus podstawowy
Element nadbudowy SitaStandard składa się z następujących elementów:
2.1 Korpus podstawowy
2.2 Pierścień uszczelniający
3 Korpus termoizolacyjny SitaStandard elementu nadbudowy
4 Korpus termoizolacyjny SitaStandard wpustu
5 SitaStandard pionowy
6 Blacha wzmacniająca SitaMore
Niewentylowana konstrukcja dachowa zgodnie z aaRdT z:
- uszczelnieniem
- izolacją cieplną
- paroizolacją
- konstrukcją dolną
SitaStandard Odwadnianie główne w niewentylowanej konstrukcji z zielenią
1 Korpus termoizolacyjny SitaStandard
2 SitaStandard pionowy
Element nadbudowy SitaStandard składa się z następujących elementów:
3.1 Pierścień uszczelniający
3.2 Korpus podstawowy
Skrzynia rewizyjna SitaGreen składa się z następujących elementów:
4.1 Kratka rewizyjna
4.2 Korpus podstawowy
4.3 Metalowe stopki w otulinie gumowej z regulacją wysokości
5 Korpus termoizolacyjny SitaStandard elementu nadbudowy
2 SitaStandard pionowy
Element nadbudowy SitaStandard składa się z następujących elementów:
3.1 Pierścień uszczelniający
3.2 Korpus podstawowy
Skrzynia rewizyjna SitaGreen składa się z następujących elementów:
4.1 Kratka rewizyjna
4.2 Korpus podstawowy
4.3 Metalowe stopki w otulinie gumowej z regulacją wysokości
5 Korpus termoizolacyjny SitaStandard elementu nadbudowy
Niewentylowana konstrukcja dachowa z zazielenieniem zgodnie z aaRdT z:
- zazielenieniem dachu wg dostawcy systemu
- matą drenażową
- matą ochronną budynku
- uszczelnieniem
- izolacją termiczną
- paroizolacją
- konstrukcją dolną
SitaStandard pionowy z SitaGreen do dachu zielonego do odwadniania głównego w dachu odwróconym
1 Korpus termoizolacyjny SitaStandard
2 SitaStandard pionowy
3 Element nadbudowy SitaStandard bez pierścienia uszczelniającego
Skrzynia rewizyjna SitaGreen składa się z następujących elementów:
4.1 Kratka rewizyjna
4.2 Korpus podstawowy
4.3 Metalowe stopki w otulinie gumowej z regulacją wysokości
2 SitaStandard pionowy
3 Element nadbudowy SitaStandard bez pierścienia uszczelniającego
Skrzynia rewizyjna SitaGreen składa się z następujących elementów:
4.1 Kratka rewizyjna
4.2 Korpus podstawowy
4.3 Metalowe stopki w otulinie gumowej z regulacją wysokości
Konstrukcja dachu odwróconego zgodnie z aaRdT z:
- zazielenieniem ekstensywnym według dostawcy systemu
- włókniną filtracyjną
- matą do drenażu
- budowlaną matą ochronną
- izolacją cieplną XPS
- uszczelnieniem
- konstrukcją dolną
