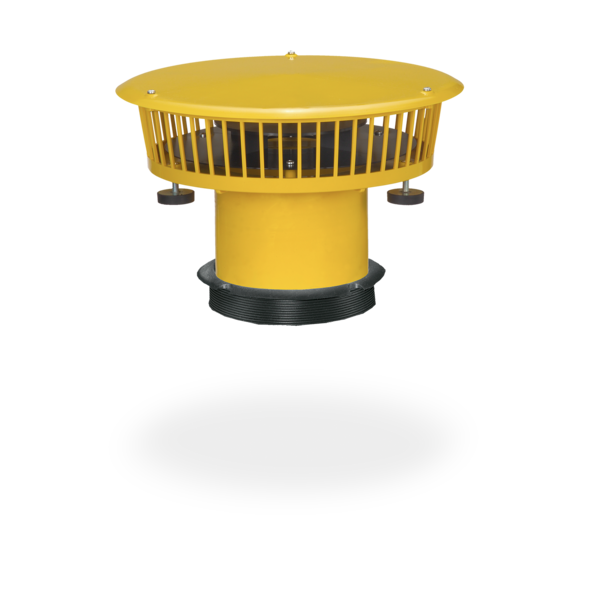

SitaDSS Profi
Подпорный элемент
Свойства
- Устойчивость к обычным воздействиям окружающей среды
- Высокая ударопрочность и сопротивляемость нагрузкам
- Долговечность
- Сигнальный желтый цвет для идентификации аварийного водоотвода

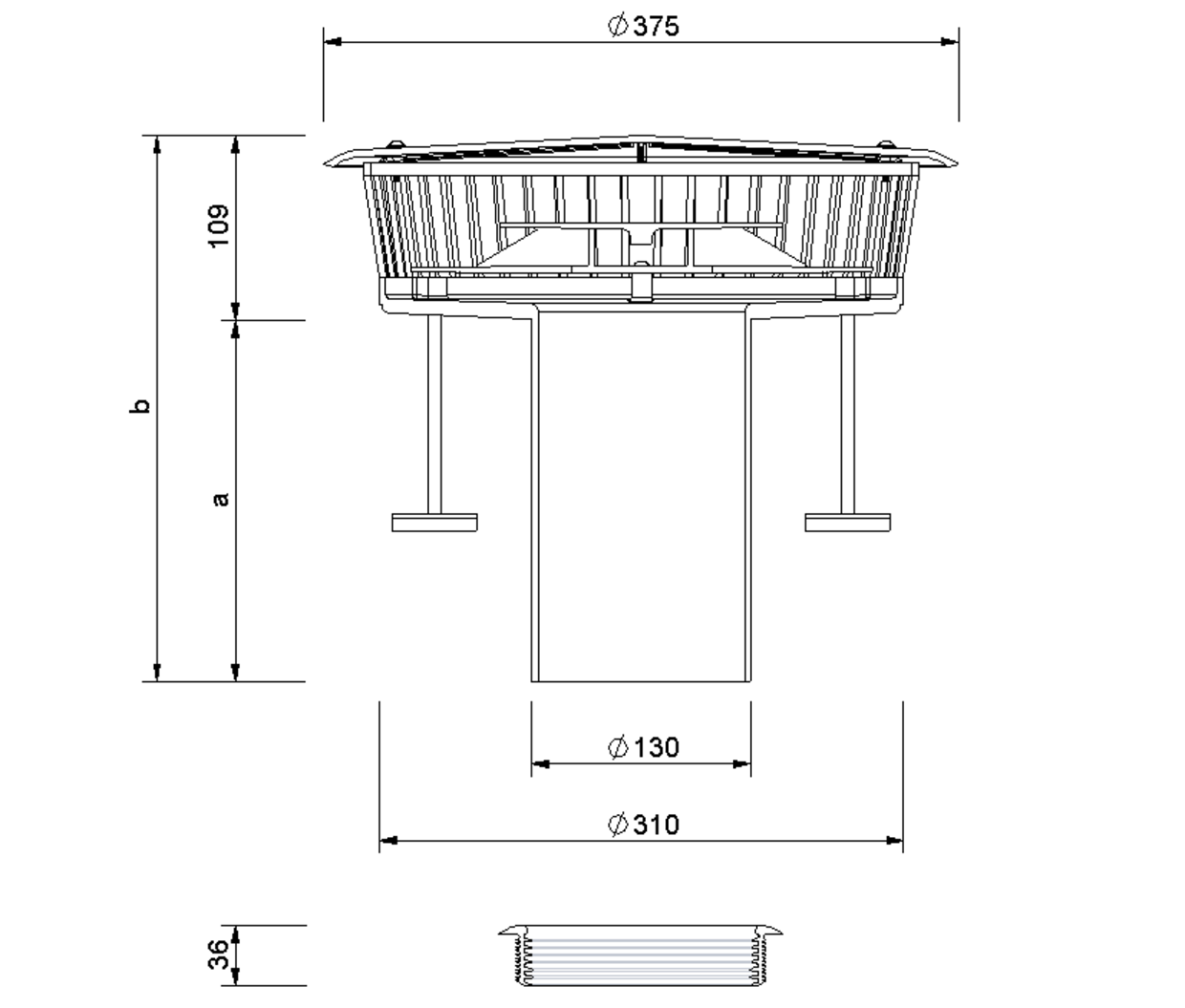

Технический чертеж
| Высота затухания от-до (мм) | a (мм) | b (мм) |
|---|---|---|
| 25 - 105 | 114 | 223 |
| 85 - 150 | 214 | 323 |
| 135 – 200 | 214 | 323 |
Подпорный элемент SitaDSS Profi, из полиамида, согласно стандарту DIN EN 1253-2, для вакуумных воронок и надставных элементов SitaDSS Profi, SitaDSS Profi с прижимным фланцем для аварийного водостока, регулируемая высота кромок впускного отверстия: 25–105 мм, 85 - 150 мм или 135 - 200 мм,с многогубчатым угловым уплотнительным манжетом для герметизации подпорного элемента с кровельной воронкой или надставным элементом. С тремя плавно регулирующимися по высоте резинометаллическими опорами, опорная площадь каждой ножки: 19,6 cм², с оцинкованным резьбовым стержнем M8 x 90 мм, M8 x 140 мм или M8 x 190 мм с закрепленной винтами крышкой, съемной (для проверки), корпус с 51 перемычкой по окружности, выполнен в сигнальном желтом цвете. Плавная регулировка высоты подпора, с большой приемной чашей для повышения пропускной способности. Поставка и квалифицированный монтаж.
SitaDSS Profi в невентилируемой кровле с озеленением для аварийных систем водоотвода
1.1 Раструб ПЭ с пружинящим стопорным кольцом
1.2 Корпус
Подпорный элемент SitaDSS Profi, состоит из следующих элементов:
2.1 Уплотнительная манжета
2.2 Корпус
2.3 Элемент Airstop
3 Защитная планка SitaDrain®
Надставной элемент SitaDSS Profi, состоит из следующих элементов:
4.1 Корпус
4.2 Уплотнительная манжета
5 Изоляционная плита надставного элемента SitaDSS Profi
6 Труба SitaPipe РЕ
7 Подвес SitaDSS Rail
8 Электросварная муфта SitaPipe РЕ
9 Тройник SitaPipe PE
10 Понижающий переходник SitaPipe РЕ
11 Узел крепления SitaDSS Clamp
12 Труба SitaPipe РЕ
13 Монтажная шина SitaDSS Rail
- слой озеленения в соответствии с поставщиком
- фильтрующее полотно
- дренажный мат
- защитный мат
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
SitaDSS Profi с подпорным элементом SitaDSS Profi для аварийного водостока в невентилируемой кровле
SitaDSS Profi, состоит из:
2.1 Раструб ПЭ с пружинящим стопорным кольцом
2.2 Корпус
Надставной элемент SitaDSS Profi, состоит из:
3.1 Корпус
3.2 Уплотнительная манжета
Подпорный элемент SitaDSS Profi, состоит из:
4.1 Airstop
4.2 Уплотнительный манжет
4.3 Корпус
5 Изоляционная плита надставного элемента SitaDSS Profi
6 Монтажная шина SitaDSS Rail
7 Подвес SitaDSS Rail
8 Узел крепления SitaDSS Clamp
9 Электросварная муфта SitaDSS ПЭ
10 Тройник SitaDSS ПЭ
11 Отвод SitaDSS ПЭ
12 Переходник ПЭ SitaDSS
13 Труба SitaDSS ПЭ
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
