SitaPipe из нержавеющей стали

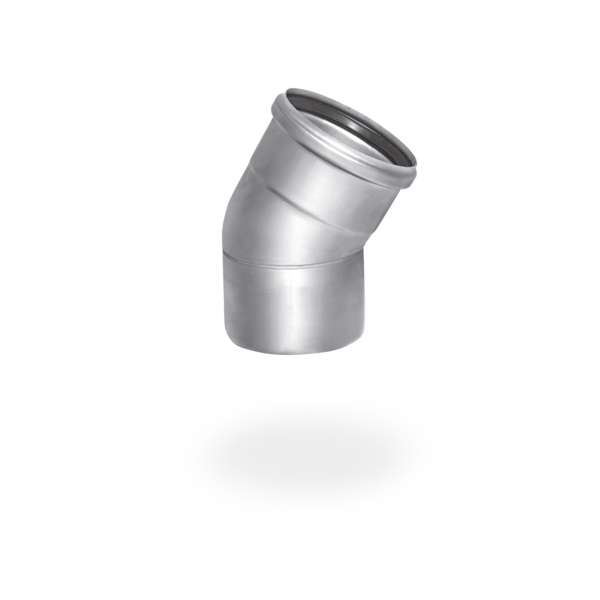

Отвод

Свойства

Невосприимчивость к погодным воздействиям (УФ/ИК-излучение, осадки, температура, озон и т.д.)
Высокая ударопрочность и сопротивляемость нагрузкам
Долговечность

Технический чертеж

Номинальный диаметр DN	Наружный диаметр OD (мм)	Отвод	a (мм)	b (мм)
100	110	45°	93	43
100	110	15°	78	25
100	110	87,5°	134	74
100	110	30°	86	33
125	125	87,5°	161	93
125	125	15°	84	19
125	125	30°	96	28
125	125	45°	111	58
150	160	30°	110	40
150	160	45°	128	57
150	160	87,5°	184	103
150	160	15°	99	29
50	50	87,5°	90	41
50	50	45°	64	27
50	50	15°	57	16
50	50	30°	61	20
70	75	15°	66	20
70	75	30°	75	25
70	75	45°	80	34
70	75	87,5°	108	54
70	75	22,5°	71	21
200	200	87,5°	216	116
200	200	45°	151	61
200	200	15°	123	31
250	250	45°	177	77
250	250	30°	153	55
250	250	87,5°	269	145
250	250	15°	136	38
315	315	45°	320	204
315	315	30°	172	68
315	315	15°	151	46
315	315	87,5°	538	421
40	40	45°	58	21
40	40	30°	55	18
40	40	87,5°	79	32
40	40	15°	53	15
80	82	87,5°	109	53
80	82	30°	70	23
80	82	15°	64	17
80	82	45°	80	30

Описание услуги

Отвод SitaPipe из высококачественной нержавеющей стали, номер материала 1.4301 или 1.4404 (для DN 70 - 22,5°, DN 200, DN 250, DN 315), согласно DIN EN 1124 в качестве раструбной системы с предварительно установленным в муфту заводским манжетным уплотнением из EPDM, гладкий конец с фаской под 20° для облегчения вставки в муфту. Фасонные детали полностью протравлены полным погружением в ванну, с гладкой, серебристо-матовой поверхностью. Поставка и квалифицированный монтаж.

Примеры монтажа

Труба SitaPipe из высококачественной нержавеющей стали в опорной точке теплоизоляционной композитной системы

1 Ревизия SitaPipe из нержавеющей стали
2 Переходник SitaPipe из нержавеющей стали, эксцентрический
3 Труба SitaPipe из нержавеющей стали
4 Крепежный хомут SitaPipe из нержавеющей стали
5 Фиксаторный хомут SitaPipe из нержавеющей стали

Конструкция стены согласно общ. технич. регламентам в составе:

верхний слой штукатурки и лакокрасочное покрытие
теплоизоляция
стеновая конструкция

SitaVasant с листвоуловителем в невентилируемой кровле

1 Труба SitaPipe из высококачественной нержавеющей стали
2 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
3 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
4 Отвод SitaPipe из высококачественной нержавеющей стали
5 Фасадная пластина SitaAttika
6 Уплотнительная манжета SitaMore

SitaVasant состоит из:
7.1 Труба
7.2 Пароизоляционная плита
7.3 Страховочный хомут
7.4 Воронка

8 Листвоуловитель SitaVasant
