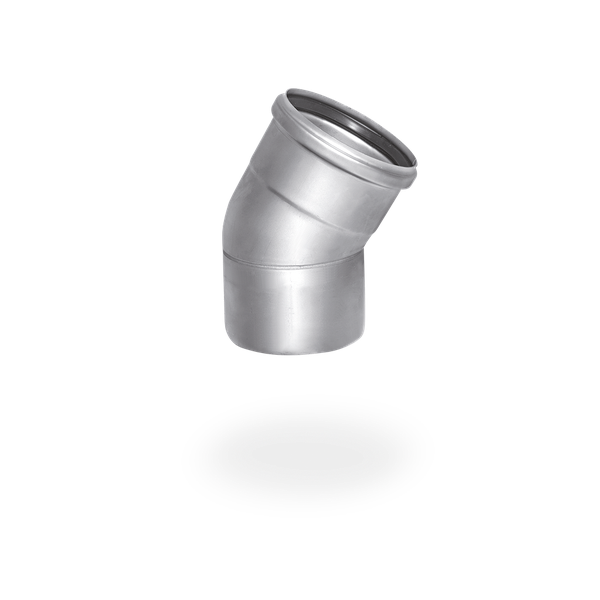

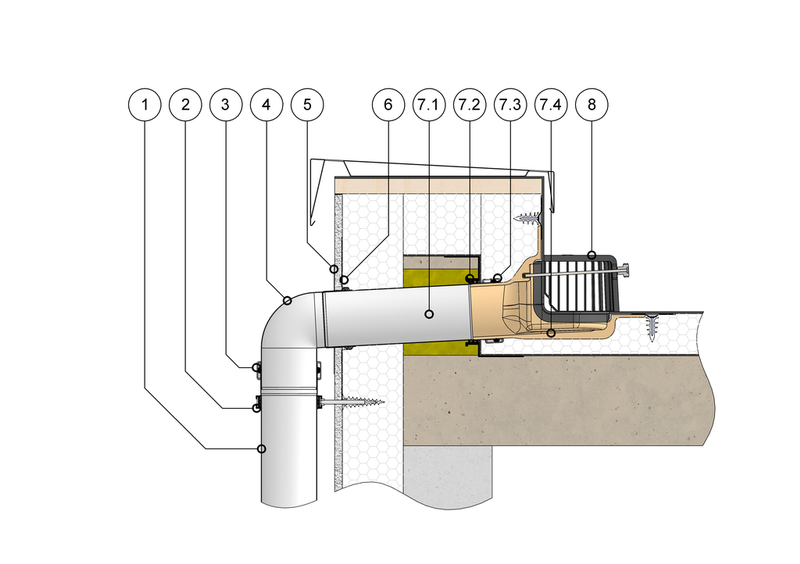

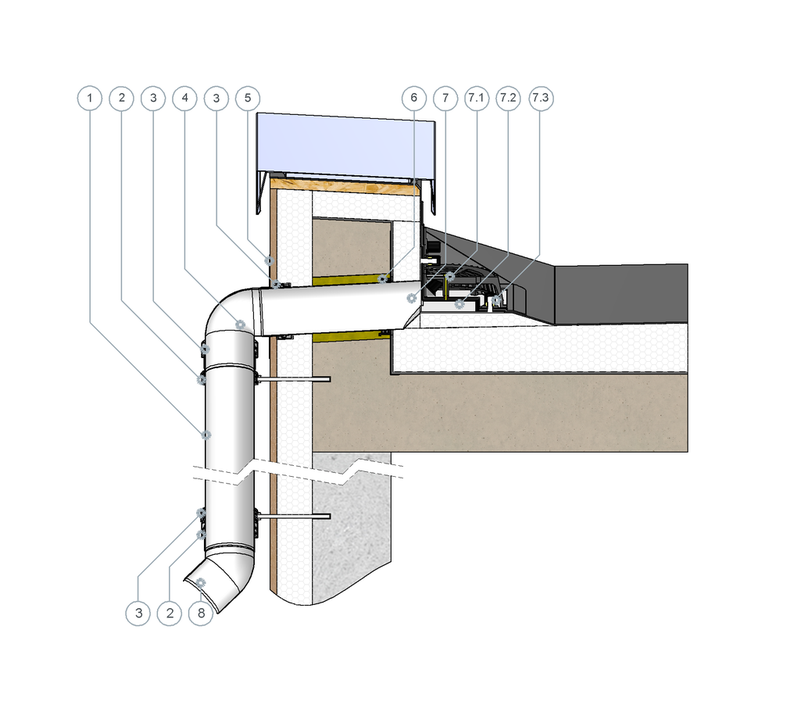

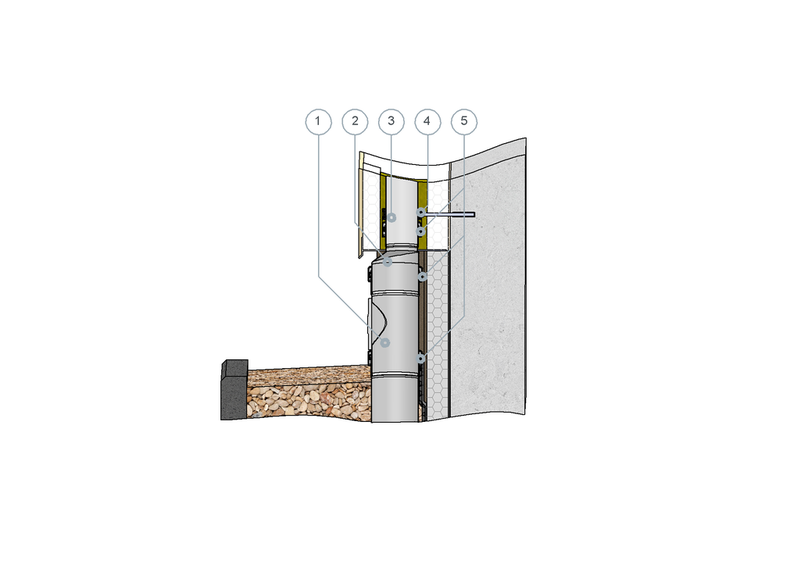

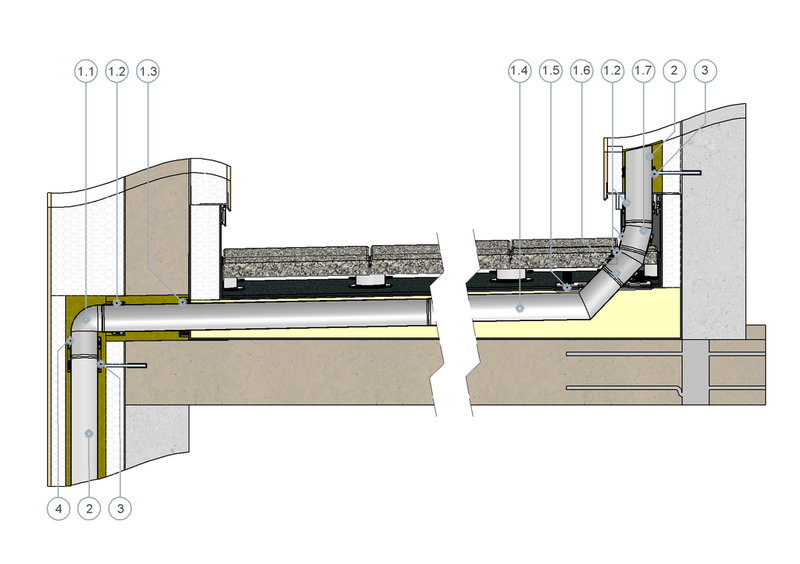

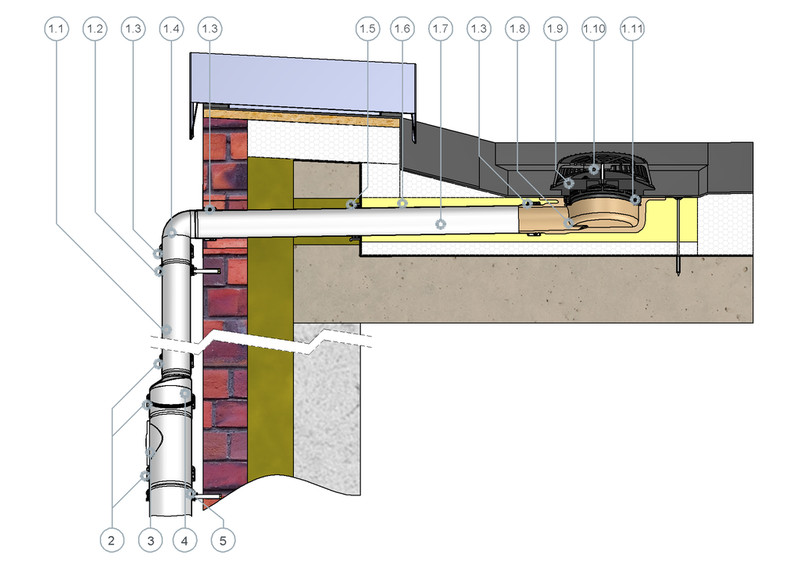

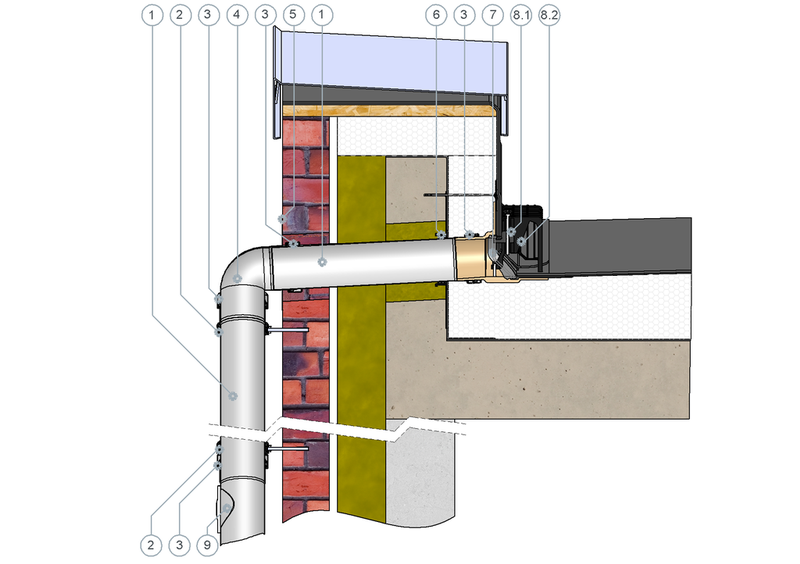

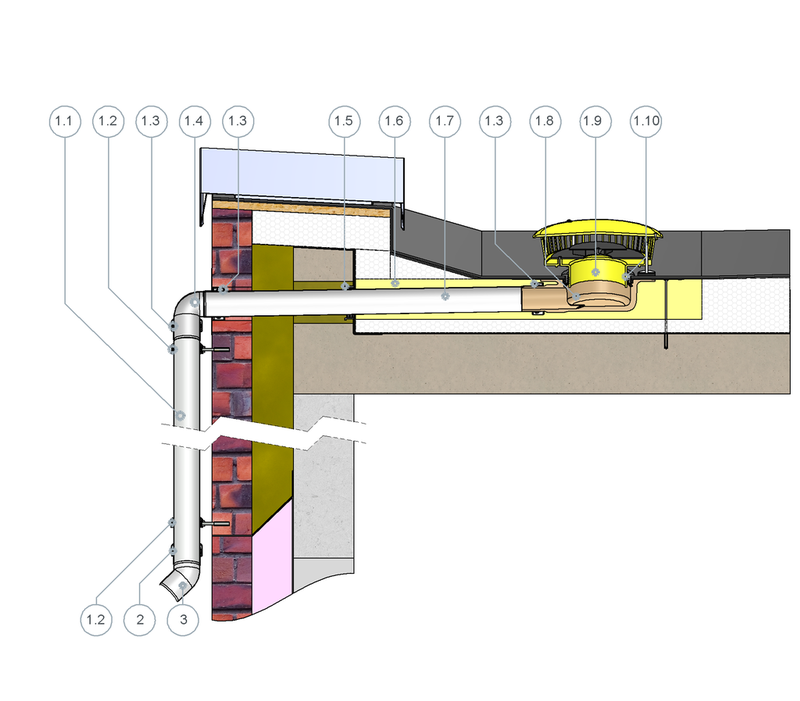

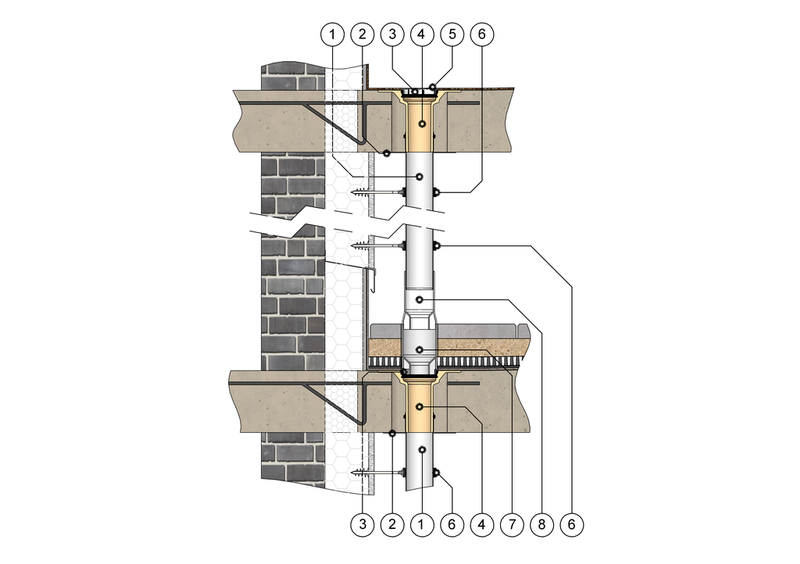

SitaPipe Edelstahl
Bogen
- Produkte
SitaPipe Edelstahl
Bogen
Eigenschaften
- Unempfindlich gegenüber Witterungseinflüssen (UV/IR-Strahlung, Niederschlag, Temperatur, Ozon, etc.)
- Stoß- und schlagfest
- Langlebig

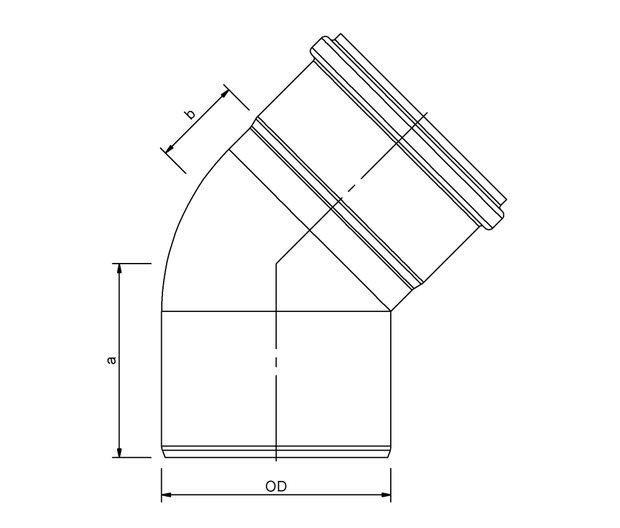

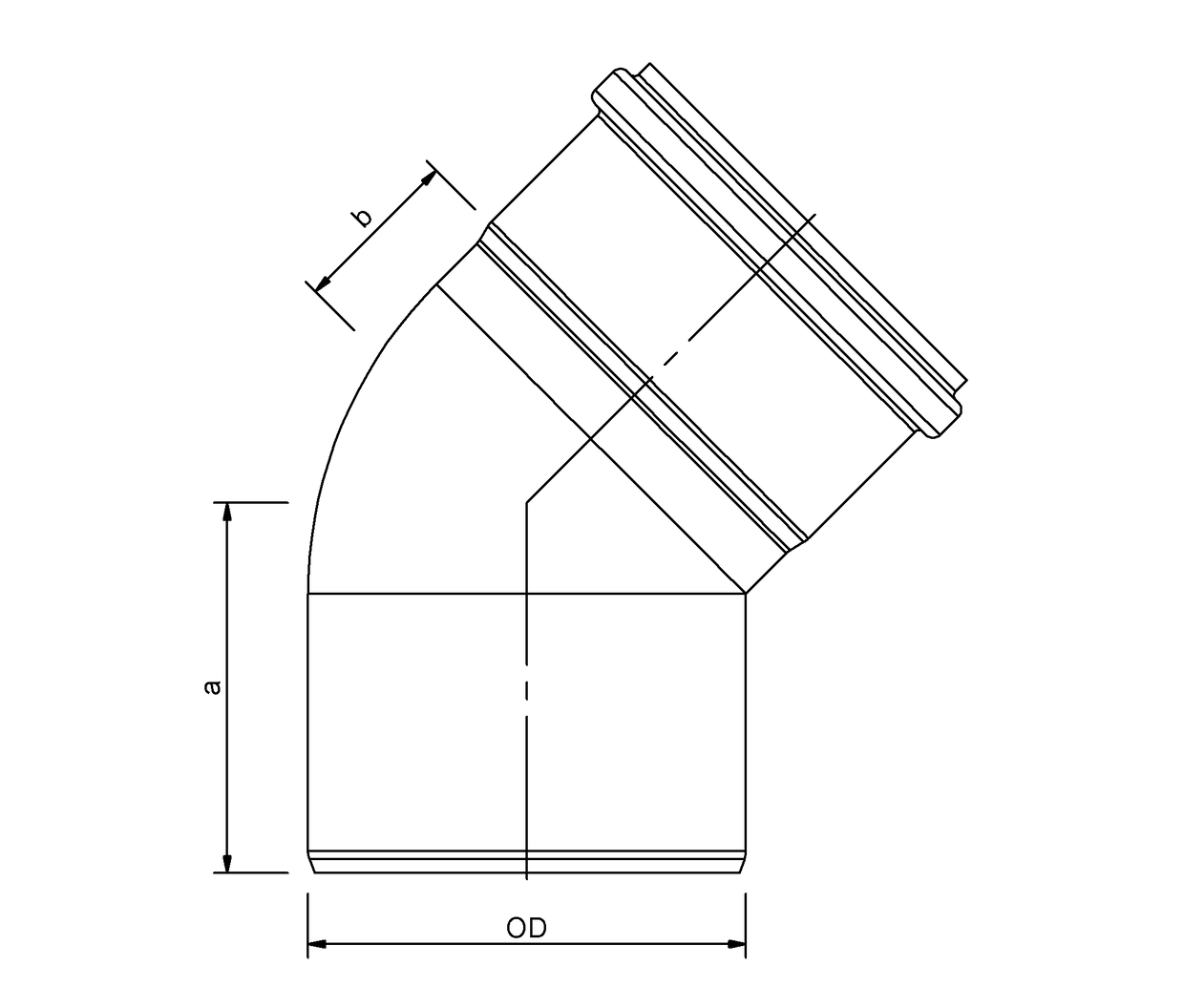

Technische Zeichnung
| Nennweite DN | Außendurchmesser OD (mm) | Bogen | a (mm) | b (mm) |
|---|---|---|---|---|
| 100 | 110 | 30° | 86 | 33 |
| 100 | 110 | 15° | 78 | 25 |
| 100 | 110 | 45° | 93 | 43 |
| 100 | 110 | 87,5° | 134 | 74 |
| 125 | 125 | 30° | 96 | 28 |
| 125 | 125 | 15° | 84 | 19 |
| 125 | 125 | 45° | 111 | 58 |
| 125 | 125 | 87,5° | 161 | 93 |
| 150 | 160 | 30° | 110 | 40 |
| 150 | 160 | 45° | 128 | 57 |
| 150 | 160 | 15° | 99 | 29 |
| 150 | 160 | 87,5° | 184 | 103 |
| 50 | 50 | 45° | 64 | 27 |
| 50 | 50 | 15° | 57 | 16 |
| 50 | 50 | 30° | 61 | 20 |
| 50 | 50 | 87,5° | 90 | 41 |
| 70 | 75 | 15° | 66 | 20 |
| 70 | 75 | 30° | 75 | 25 |
| 70 | 75 | 45° | 80 | 34 |
| 70 | 75 | 87,5° | 108 | 54 |
| 70 | 75 | 22,5° | 71 | 21 |
| 200 | 200 | 15° | 123 | 31 |
| 200 | 200 | 87,5° | 216 | 116 |
| 200 | 200 | 45° | 151 | 61 |
| 250 | 250 | 30° | 153 | 55 |
| 250 | 250 | 15° | 136 | 38 |
| 250 | 250 | 45° | 177 | 77 |
| 250 | 250 | 87,5° | 269 | 145 |
| 315 | 315 | 15° | 151 | 46 |
| 315 | 315 | 30° | 172 | 68 |
| 315 | 315 | 87,5° | 538 | 421 |
| 315 | 315 | 45° | 320 | 204 |
| 40 | 40 | 87,5° | 79 | 32 |
| 40 | 40 | 15° | 53 | 15 |
| 40 | 40 | 30° | 55 | 18 |
| 40 | 40 | 45° | 58 | 21 |
| 80 | 82 | 87,5° | 109 | 53 |
| 80 | 82 | 30° | 70 | 23 |
| 80 | 82 | 45° | 80 | 30 |
| 80 | 82 | 15° | 64 | 17 |
Leistungstext
MultiCAD und BIM-DatenAUSSCHREIBEN.DE
Downloads
PDF TechnischeZeichnung_70041512_de.pdf
PDF TechnischeZeichnung_70041516_de.pdf
PDF TechnischeZeichnung_70041520_de.pdf
PDF TechnischeZeichnung_70041525_de.pdf
PDF TechnischeZeichnung_70041531_de.pdf
PDF TechnischeZeichnung_70041540_de.pdf
PDF TechnischeZeichnung_70041550_de.pdf
PDF TechnischeZeichnung_70041575_de.pdf
PDF TechnischeZeichnung_70041580_de.pdf
PDF TechnischeZeichnung_70042275_de.pdf
PDF TechnischeZeichnung_70043011_de.pdf
PDF TechnischeZeichnung_70043012_de.pdf
PDF TechnischeZeichnung_70043016_de.pdf
PDF TechnischeZeichnung_70043025_de.pdf
PDF TechnischeZeichnung_70043031_de.pdf
PDF TechnischeZeichnung_70043040_de.pdf
PDF TechnischeZeichnung_70043050_de.pdf
PDF TechnischeZeichnung_70043075_de.pdf
PDF TechnischeZeichnung_70043080_de.pdf
PDF TechnischeZeichnung_70044511_de.pdf
PDF TechnischeZeichnung_70044512_de.pdf
PDF TechnischeZeichnung_70044516_de.pdf
PDF TechnischeZeichnung_70044520_de.pdf
PDF TechnischeZeichnung_70044525_de.pdf
PDF TechnischeZeichnung_70044531_de.pdf
PDF TechnischeZeichnung_70044540_de.pdf
PDF TechnischeZeichnung_70044550_de.pdf
PDF TechnischeZeichnung_70044575_de.pdf
PDF TechnischeZeichnung_70044580_de.pdf
PDF TechnischeZeichnung_70048811_de.pdf
PDF TechnischeZeichnung_70048812_de.pdf
PDF TechnischeZeichnung_70048816_de.pdf
PDF TechnischeZeichnung_70048820_de.pdf
PDF TechnischeZeichnung_70048825_de.pdf
PDF TechnischeZeichnung_70048831_de.pdf
PDF TechnischeZeichnung_70048840_de.pdf
PDF TechnischeZeichnung_70048850_de.pdf
PDF TechnischeZeichnung_70048875_de.pdf
PDF TechnischeZeichnung_70048880_de.pdf
DWG TZ_DB_SitaPipe_Edelstahl_Bogen_DN100_15.DWG
DWG TZ_DB_SitaPipe_Edelstahl_Bogen_DN100_30.DWG
DWG TZ_DB_SitaPipe_Edelstahl_Bogen_DN100_45.DWG
DWG TZ_DB_SitaPipe_Edelstahl_Bogen_DN100_87_5.DWG
DWG TZ_DB_SitaPipe_Edelstahl_Bogen_DN125_15.DWG
DWG TZ_DB_SitaPipe_Edelstahl_Bogen_DN125_30.DWG
DWG TZ_DB_SitaPipe_Edelstahl_Bogen_DN125_45.DWG
DWG TZ_DB_SitaPipe_Edelstahl_Bogen_DN125_87_5.DWG
DWG TZ_DB_SitaPipe_Edelstahl_Bogen_DN150_15.DWG
DWG TZ_DB_SitaPipe_Edelstahl_Bogen_DN150_30.DWG
DWG TZ_DB_SitaPipe_Edelstahl_Bogen_DN150_45.DWG
DWG TZ_DB_SitaPipe_Edelstahl_Bogen_DN150_87_5.DWG
DWG TZ_DB_SitaPipe_Edelstahl_Bogen_DN200_15.DWG
DWG TZ_DB_SitaPipe_Edelstahl_Bogen_DN200_45.DWG
DWG TZ_DB_SitaPipe_Edelstahl_Bogen_DN200_87_5.DWG
DWG TZ_DB_SitaPipe_Edelstahl_Bogen_DN250_15.DWG
DWG TZ_DB_SitaPipe_Edelstahl_Bogen_DN250_30.DWG
DWG TZ_DB_SitaPipe_Edelstahl_Bogen_DN250_45.DWG
DWG TZ_DB_SitaPipe_Edelstahl_Bogen_DN250_87_5.DWG
DWG TZ_DB_SitaPipe_Edelstahl_Bogen_DN315_15.DWG
DWG TZ_DB_SitaPipe_Edelstahl_Bogen_DN315_30.DWG
DWG TZ_DB_SitaPipe_Edelstahl_Bogen_DN315_45.DWG
DWG TZ_DB_SitaPipe_Edelstahl_Bogen_DN315_87_5.DWG
DWG TZ_DB_SitaPipe_Edelstahl_Bogen_DN40_15.DWG
DWG TZ_DB_SitaPipe_Edelstahl_Bogen_DN40_30.DWG
DWG TZ_DB_SitaPipe_Edelstahl_Bogen_DN40_45.DWG
DWG TZ_DB_SitaPipe_Edelstahl_Bogen_DN40_87_5.DWG
DWG TZ_DB_SitaPipe_Edelstahl_Bogen_DN50_15.DWG
DWG TZ_DB_SitaPipe_Edelstahl_Bogen_DN50_30.DWG
DWG TZ_DB_SitaPipe_Edelstahl_Bogen_DN50_45.DWG
DWG TZ_DB_SitaPipe_Edelstahl_Bogen_DN50_87_5.DWG
DWG TZ_DB_SitaPipe_Edelstahl_Bogen_DN70_15.DWG
DWG TZ_DB_SitaPipe_Edelstahl_Bogen_DN70_22_5.DWG
DWG TZ_DB_SitaPipe_Edelstahl_Bogen_DN70_30.DWG
DWG TZ_DB_SitaPipe_Edelstahl_Bogen_DN70_45.DWG
DWG TZ_DB_SitaPipe_Edelstahl_Bogen_DN70_87_5.DWG
DWG TZ_DB_SitaPipe_Edelstahl_Bogen_DN80_15.DWG
DWG TZ_DB_SitaPipe_Edelstahl_Bogen_DN80_30.DWG
DWG TZ_DB_SitaPipe_Edelstahl_Bogen_DN80_45.DWG
DWG TZ_DB_SitaPipe_Edelstahl_Bogen_DN80_87_5.DWG
Artikelauswahl
SitaPipe Edelstahl Bogen, aus Edelstahl rostfrei, Werkstoffnummer 1.4301 bzw. Werkstoffnummer 1.4404 (bei DN 70 - 22,5°, DN 200, DN 250, DN 315), nach DIN EN 1124 als Steckrohrsystem mit werkseitig in die Muffe vormontierte EPDM-Lippendichtung, Spitzende mit 20° Fase zum vereinfachten Einstecken in die Muffe. Formteile vollständig im Tauchbad gebeizt mit glatter, silber-matter Oberfläche, liefern und fachgerecht einbauen.
