Вариант

SitaPipe из нержавеющей стали

Понижающий переходник

Foto_S_SitaPipe_Edelstahl_Reduzierung.tif

Свойства

Невосприимчивость к погодным воздействиям (УФ/ИК-излучение, осадки, температура, озон и т.д.)
Высокая ударопрочность и сопротивляемость нагрузкам
Долговечность

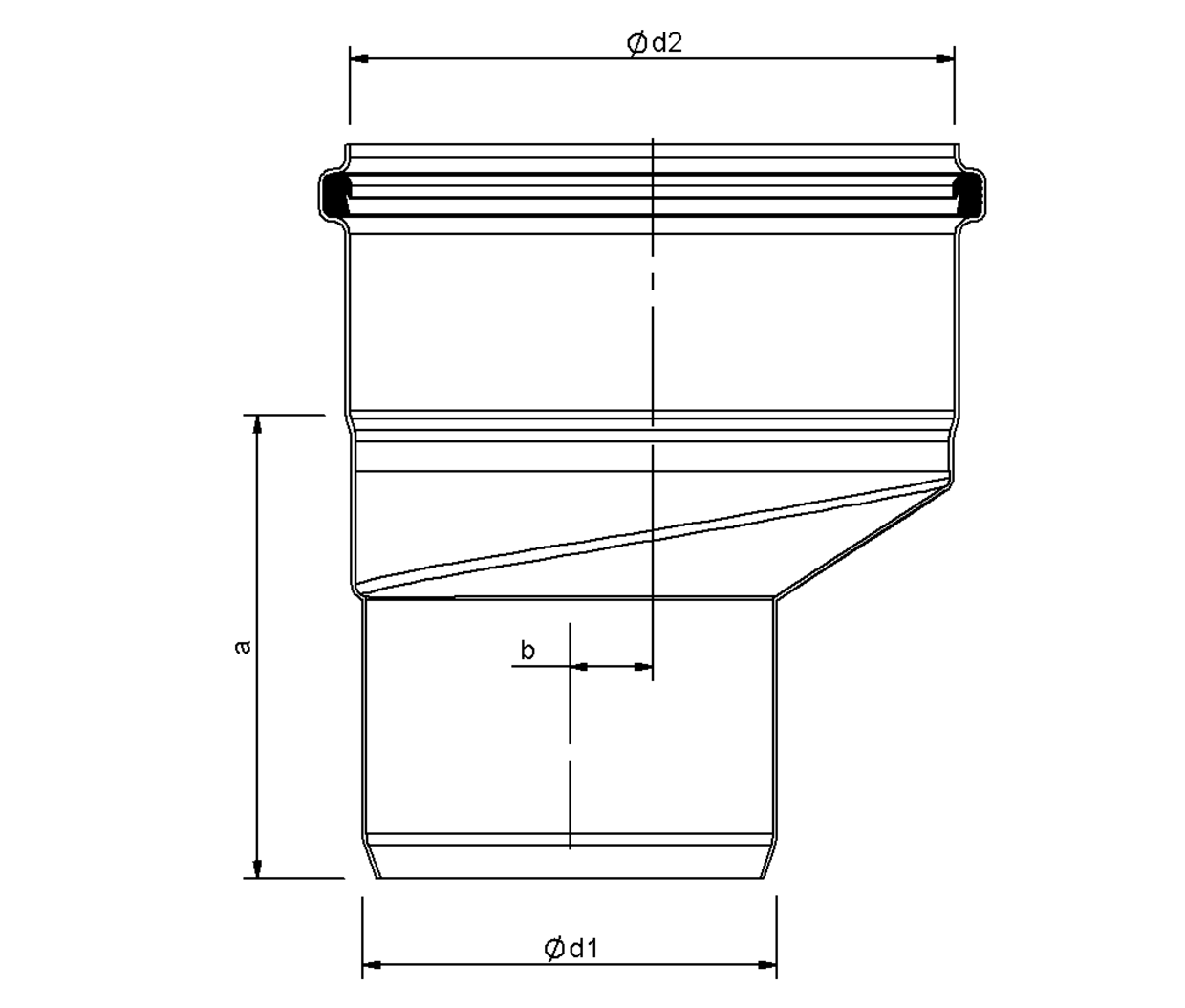

Технический чертеж

Номинальный диаметр DN	Наружный диаметр OD (мм)	a (мм)	b (мм)	d1 (мм)	d2 (мм)
100	110	94	25	50	110
100	110	104	15	75	110
125	125	96	8	110	125
150	160	123	22	110	160
150	160	136	18	125	160
70	75	80	7	50	75
100	110	101	11	82	110
200	200	153	20	160	200
250	250	192	25	200	250
315	315	229	33	250	315
50	50	77	5	40	50

Описание услуги

Понижающий переходник SitaPipe из высококачественной нержавеющей стали, номер материала 1.4404, согласно DIN EN 1124 в виде раструбной системы с предварительно установленным в муфту заводским манжетным уплотнением из ЭПДМ, гладкий конец с фаской под 20° для облегчения вставки в муфту, эксцентрический, для перехода на другие размеры, поставка и квалифицированный монтаж.

Примеры монтажа

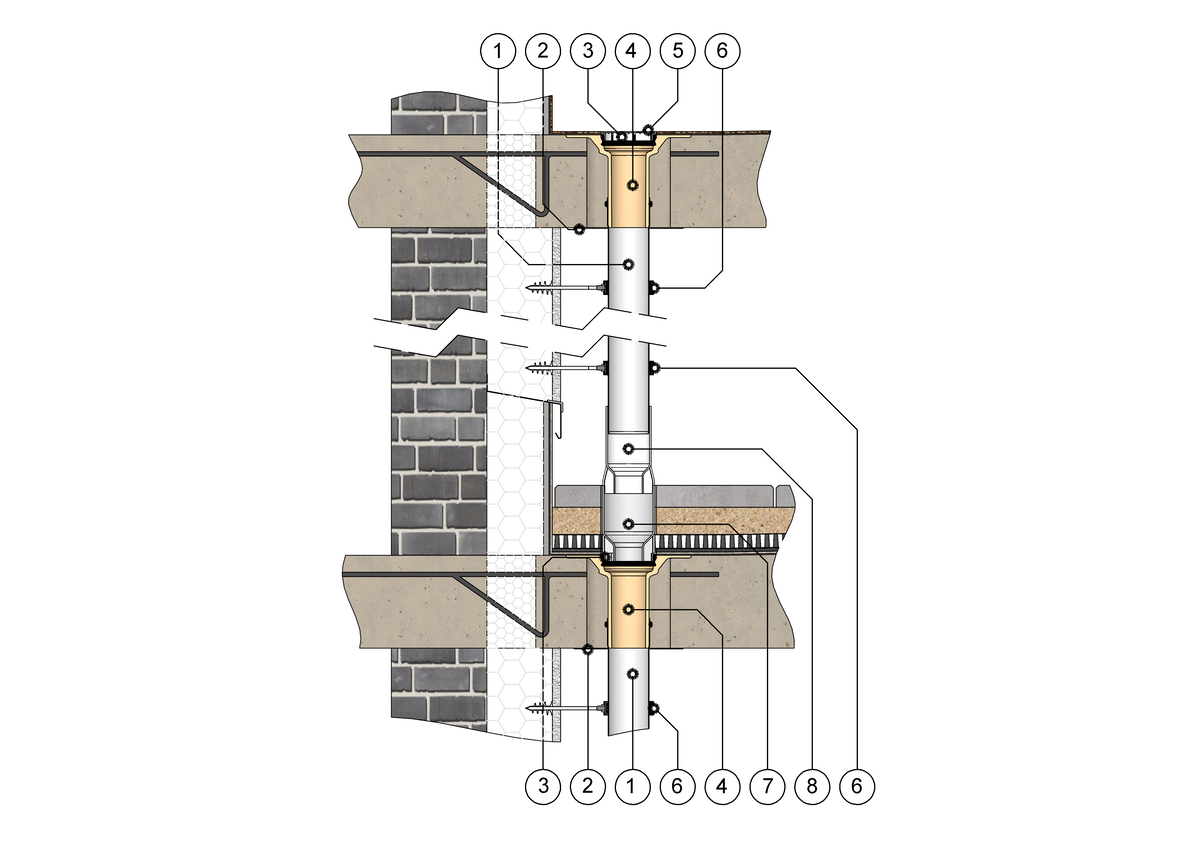

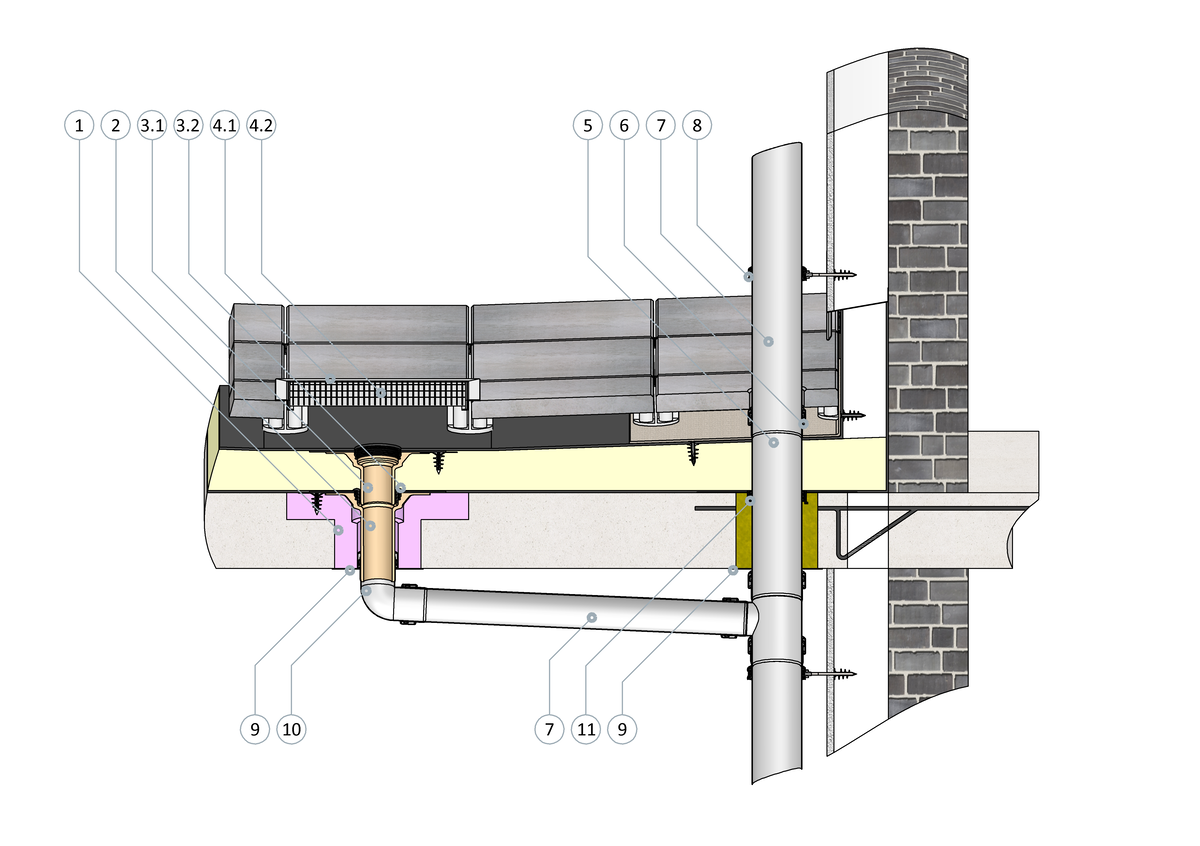

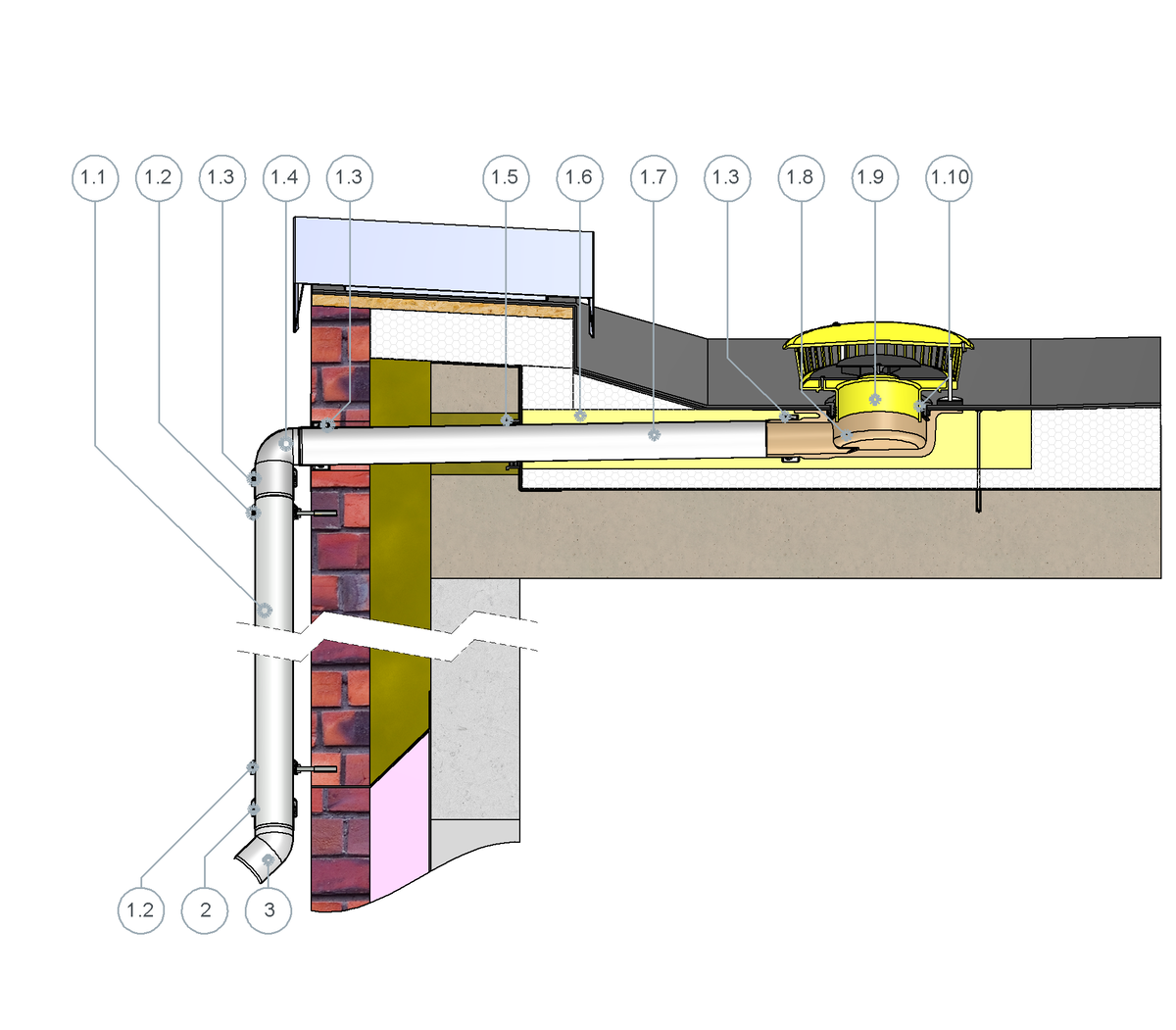

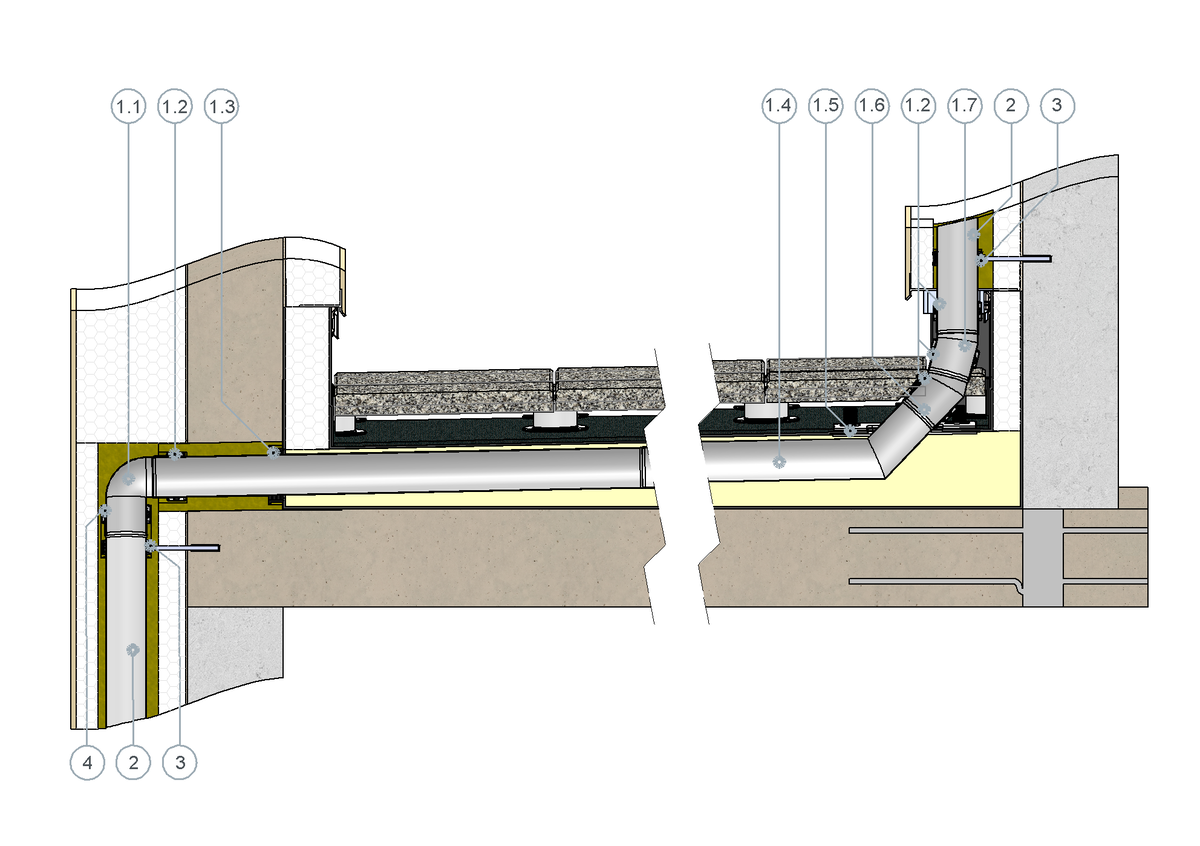

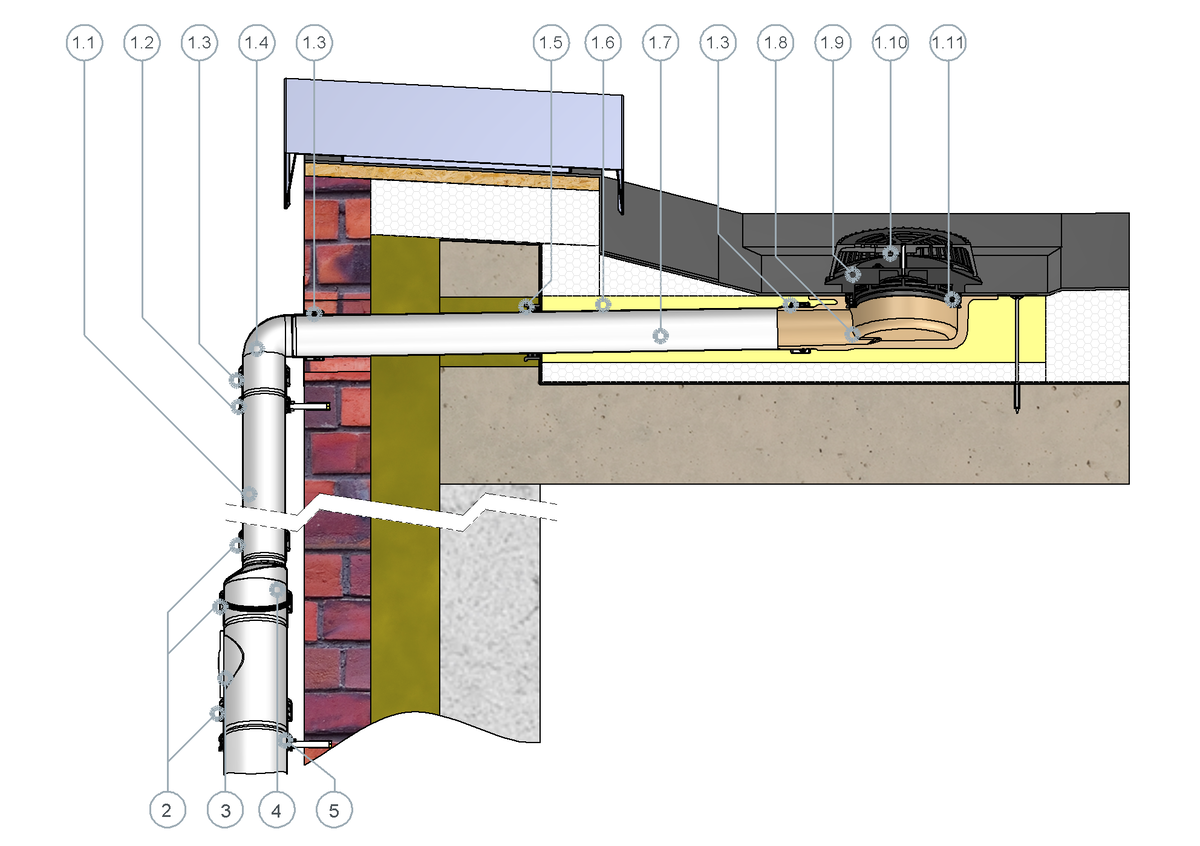

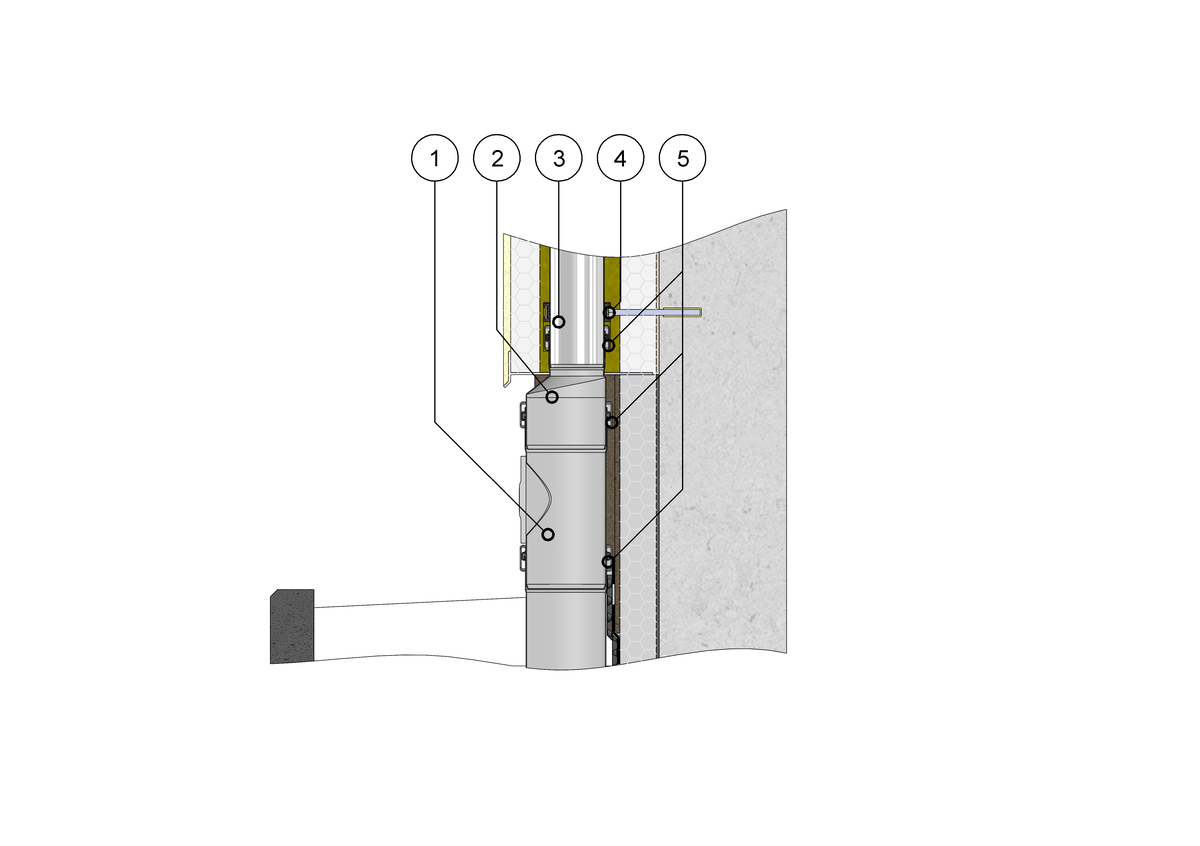

Труба SitaPipe из высококачественной нержавеющей стали в опорной точке теплоизоляционной композитной системы

1 Ревизия SitaPipe из нержавеющей стали
2 Переходник SitaPipe из нержавеющей стали, эксцентрический
3 Труба SitaPipe из нержавеющей стали
4 Крепежный хомут SitaPipe из нержавеющей стали
5 Фиксаторный хомут SitaPipe из нержавеющей стали

Конструкция стены согласно общ. технич. регламентам в составе:

верхний слой штукатурки и лакокрасочное покрытие
теплоизоляция
стеновая конструкция

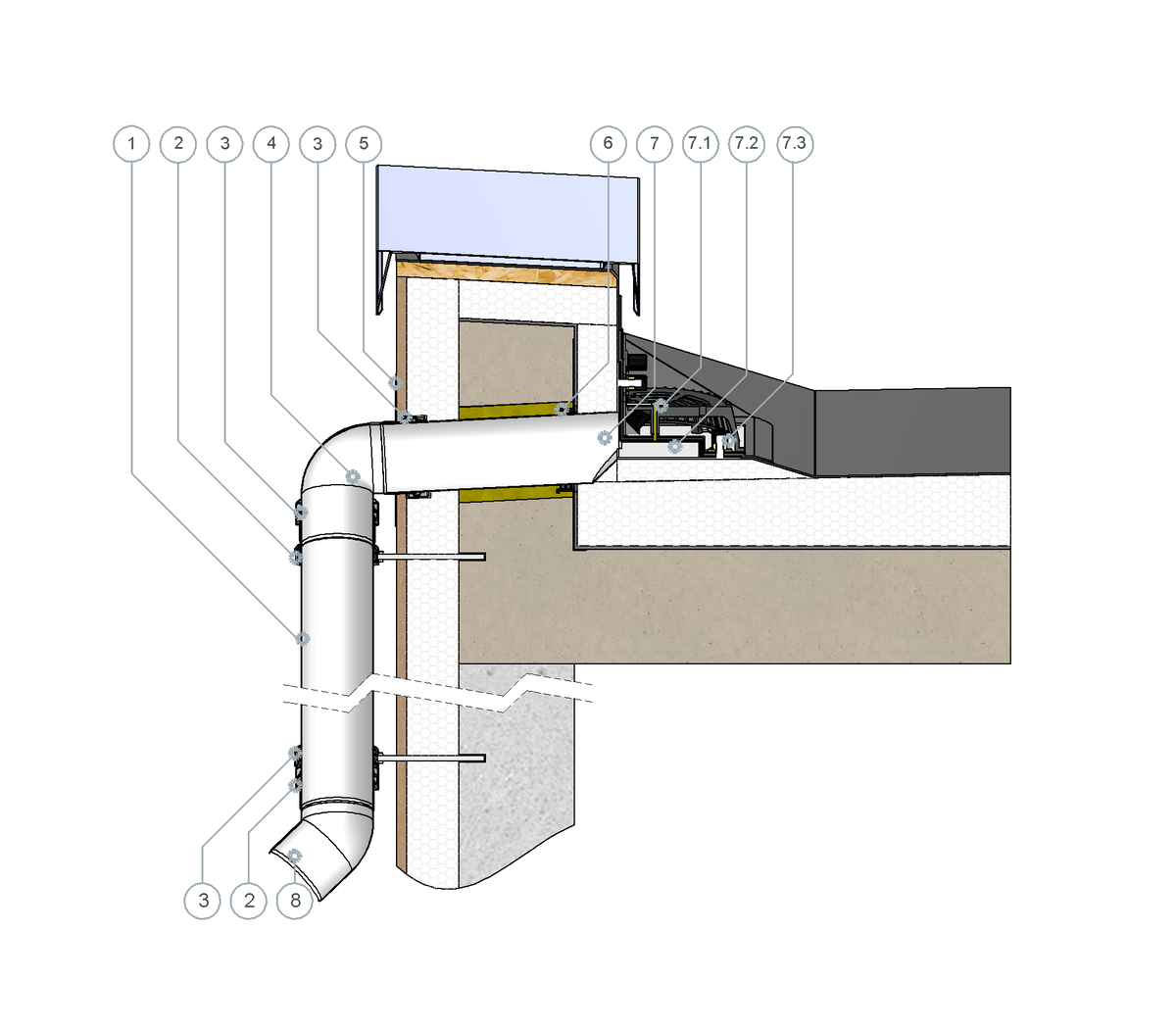

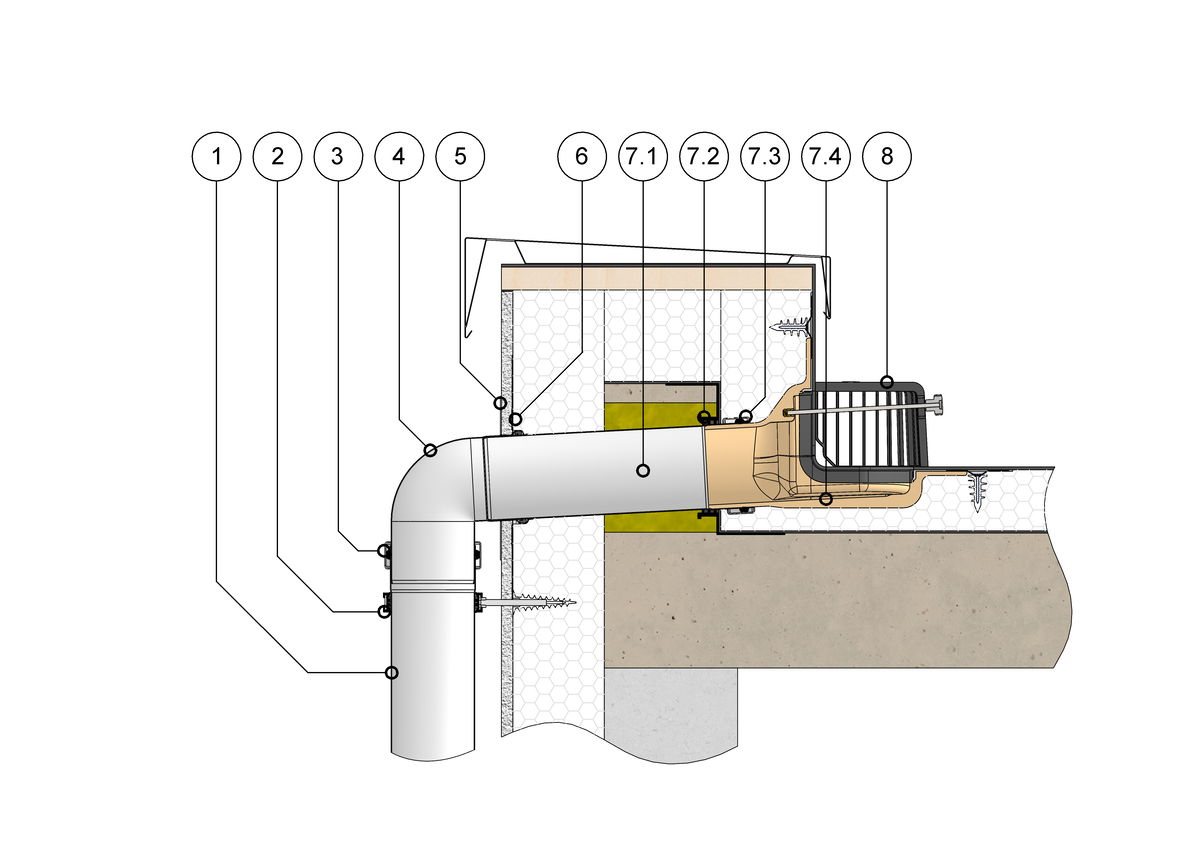

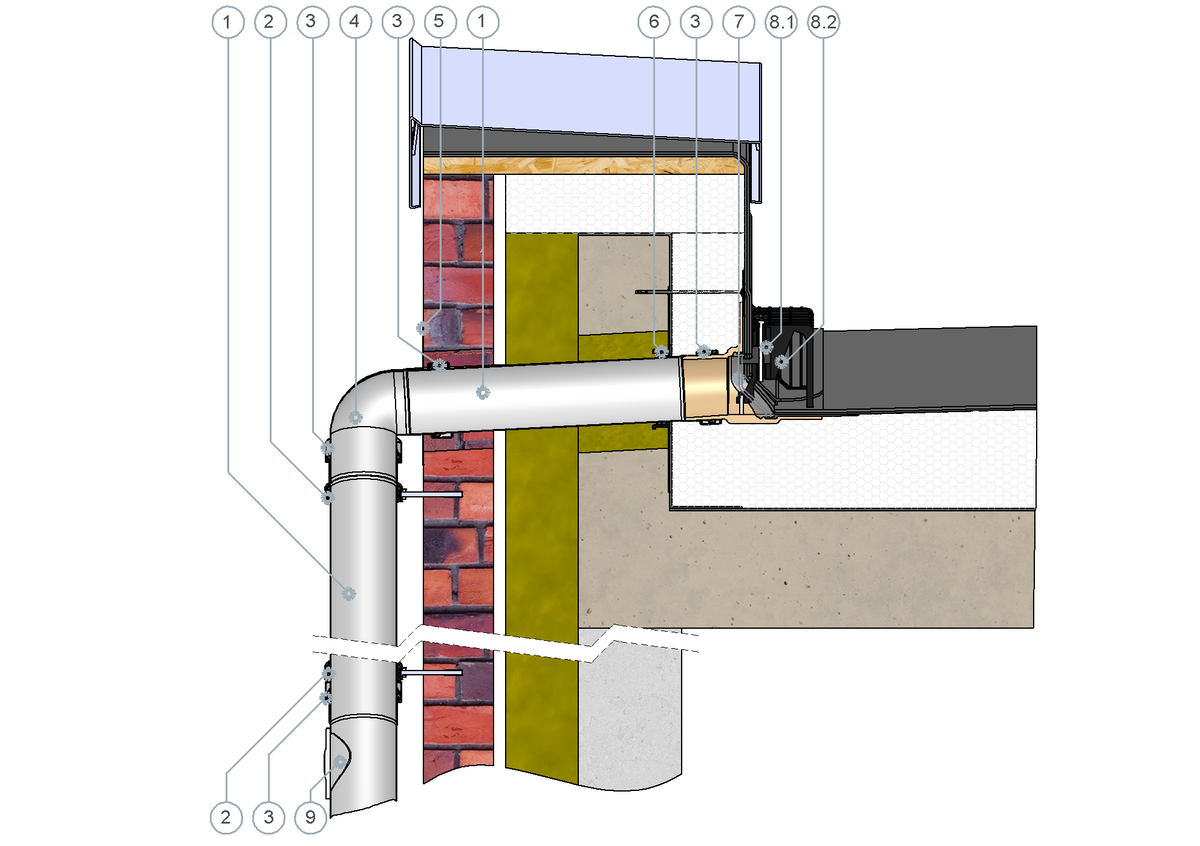

SitaVasant с листвоуловителем в невентилируемой кровле

1 Труба SitaPipe из высококачественной нержавеющей стали
2 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
3 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
4 Отвод SitaPipe из высококачественной нержавеющей стали
5 Фасадная пластина SitaAttika
6 Уплотнительная манжета SitaMore

SitaVasant состоит из:
7.1 Труба
7.2 Пароизоляционная плита
7.3 Страховочный хомут
7.4 Воронка

8 Листвоуловитель SitaVasant
