SitaPipe PP

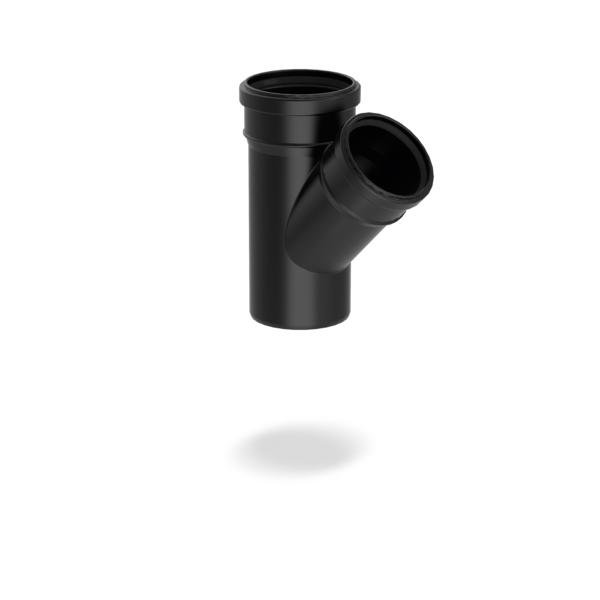

Тройник 45°
Свойства
- Белые внутренние поверхности для облегчения операций видеоконтроля
- Устойчивость к механическим воздействиям, очень высокая способность выдерживать механические нагрузки, даже при ударах до -10°C
- Система устойчива к отрицательному давлению до - 400 мбар и избыточному давлению до 1,5 бар.
- Хороший акустический комфорт: 16 дБ(А) согласно EN 14366 и 18 дБ(А) согласно DIN 4109 при пропускной способности 2 л/с
- Экологически безопасен, поскольку изготовлен из полностью перерабатываемого материала
- Возможно соединение с другими материалами, такими как SitaPipe из нержавеющей стали, полиэтилена, ПВХ и полипропилена.

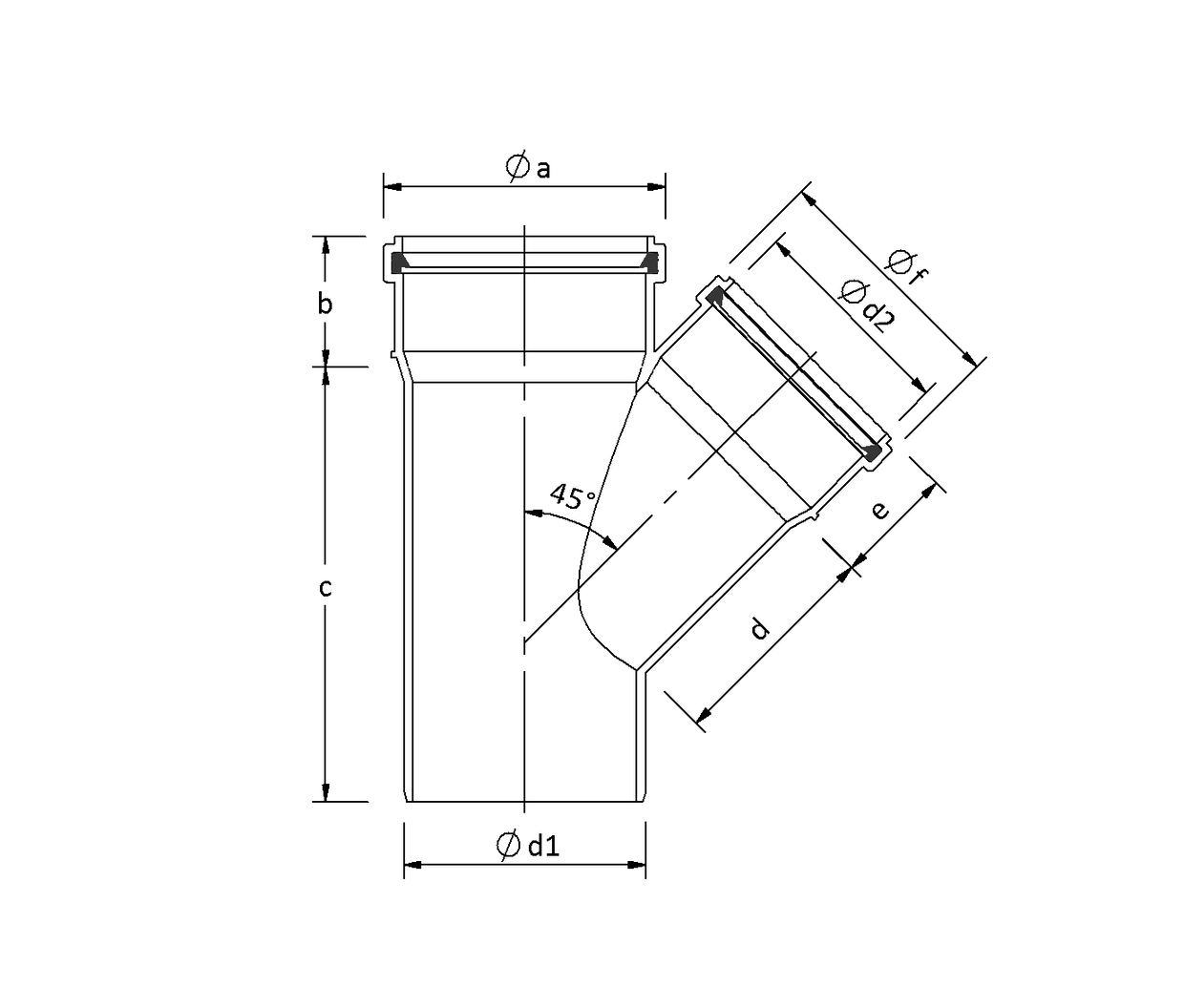

Технический чертеж
| Номинальный диаметр DN | Наружный диаметр OD (мм) | a (мм) | b (мм) | c (мм) | d (mm) | e (мм) | f (мм) | d1 (мм) | d2 (мм) |
|---|---|---|---|---|---|---|---|---|---|
| 100 | 110 | 128 | 59 | 219 | 111 | 59 | 128 | 110 | 110 |
| 100 | 110 | 129 | 59 | 171 | 81 | 52 | 91 | 110 | 75 |
| 125 | 125 | 146 | 65 | 226 | 113 | 59 | 129 | 125 | 110 |
| 125 | 125 | 146 | 64 | 247 | 129 | 64 | 146 | 125 | 125 |
| 150 | 160 | 185 | 77 | 249 | 127 | 59 | 129 | 160 | 110 |
| 150 | 160 | 185 | 77 | 263 | 129 | 65 | 146 | 160 | 125 |
| 150 | 160 | 185 | 77 | 277 | 161 | 77 | 185 | 160 | 160 |
| 70 | 75 | 91 | 52 | 168 | 81 | 52 | 91 | 75 | 75 |
| 100 | 110 | 129 | 59 | 123 | 53 | 46 | 64 | 110 | 50 |
| 125 | 125 | 146 | 65 | 150 | 51 | 46 | 64 | 125 | 50 |
| 50 | 50 | 64 | 46 | 123 | 51 | 46 | 64 | 50 | 50 |
| 70 | 75 | 91 | 54 | 128 | 56 | 46 | 64 | 75 | 50 |
| 90 | 90 | 106 | 56 | 130 | 51 | 46 | 64 | 90 | 50 |
| 90 | 90 | 106 | 56 | 187 | 91 | 56 | 106 | 90 | 90 |
