SitaSteel
Фасадная пластина
Свойства
- Безболтовое крепление
- Гладкая поверхность

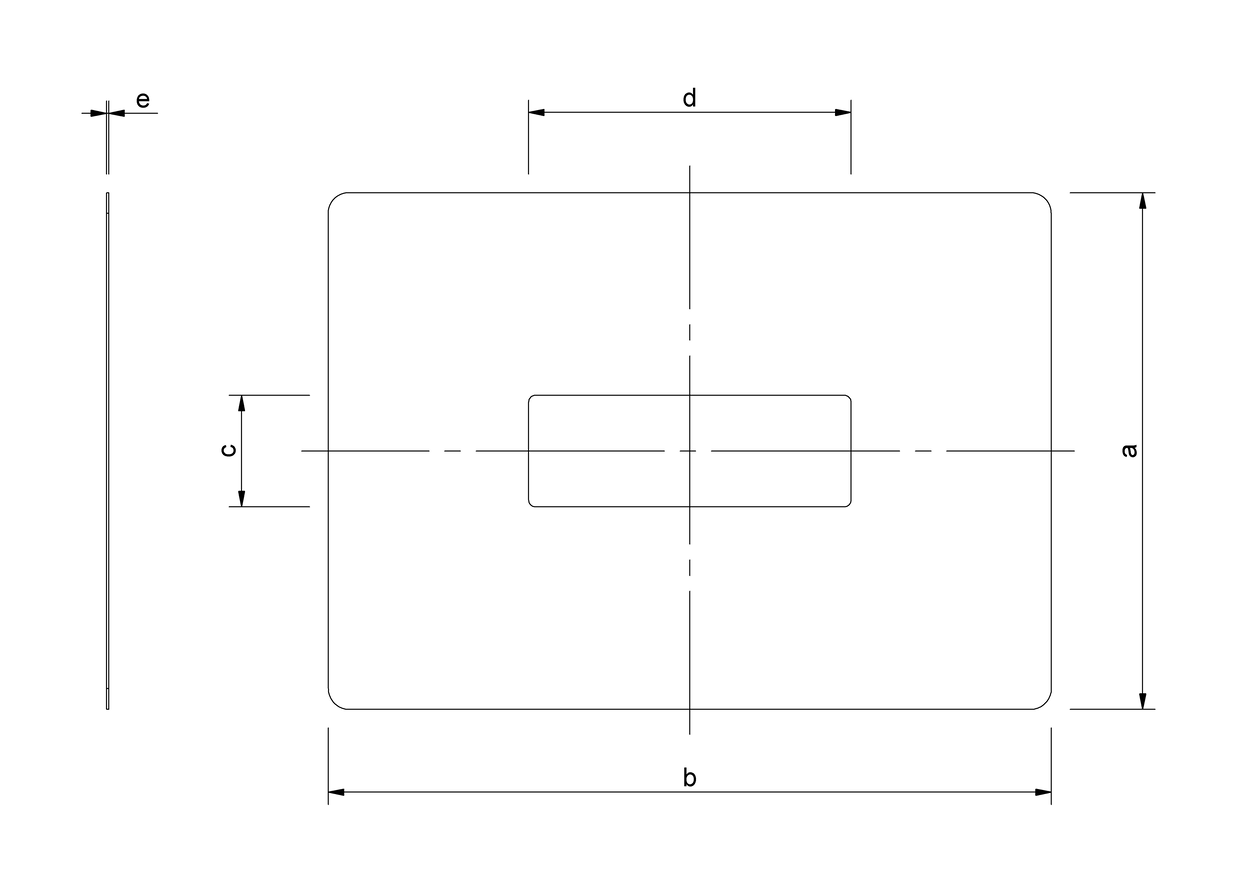

Технический чертеж
| Для модели/серии | Размер выемки (мм x мм) | a (мм) | b (мм) | c (мм) | d (mm) | e (мм) |
|---|---|---|---|---|---|---|
| Прямоугольный желоб SitaSteel 300 x 100 | 302 x 102 | 300 | 500 | 104 | 304 | 1 |
| Для модели/серии | Размер выемки (мм x мм) | a (мм) | b (мм) | c (мм) | d (mm) | e (мм) |
|---|---|---|---|---|---|---|
| Прямоугольный желоб SitaSteel 300 x 100 | 302 x 102 | 300 | 500 | 104 | 304 | 1 |
