Системный вентилятор SitaVent
Кровельная вентиляция
Свойства
- Невосприимчивость к погодным воздействиям (УФ/ИК-излучение, осадки, температура, озон и т. д.)
- Высокая ударопрочность и сопротивляемость нагрузкам
- Долговечность
- Защита от обратного подпора водяного столба высотой до 2 м

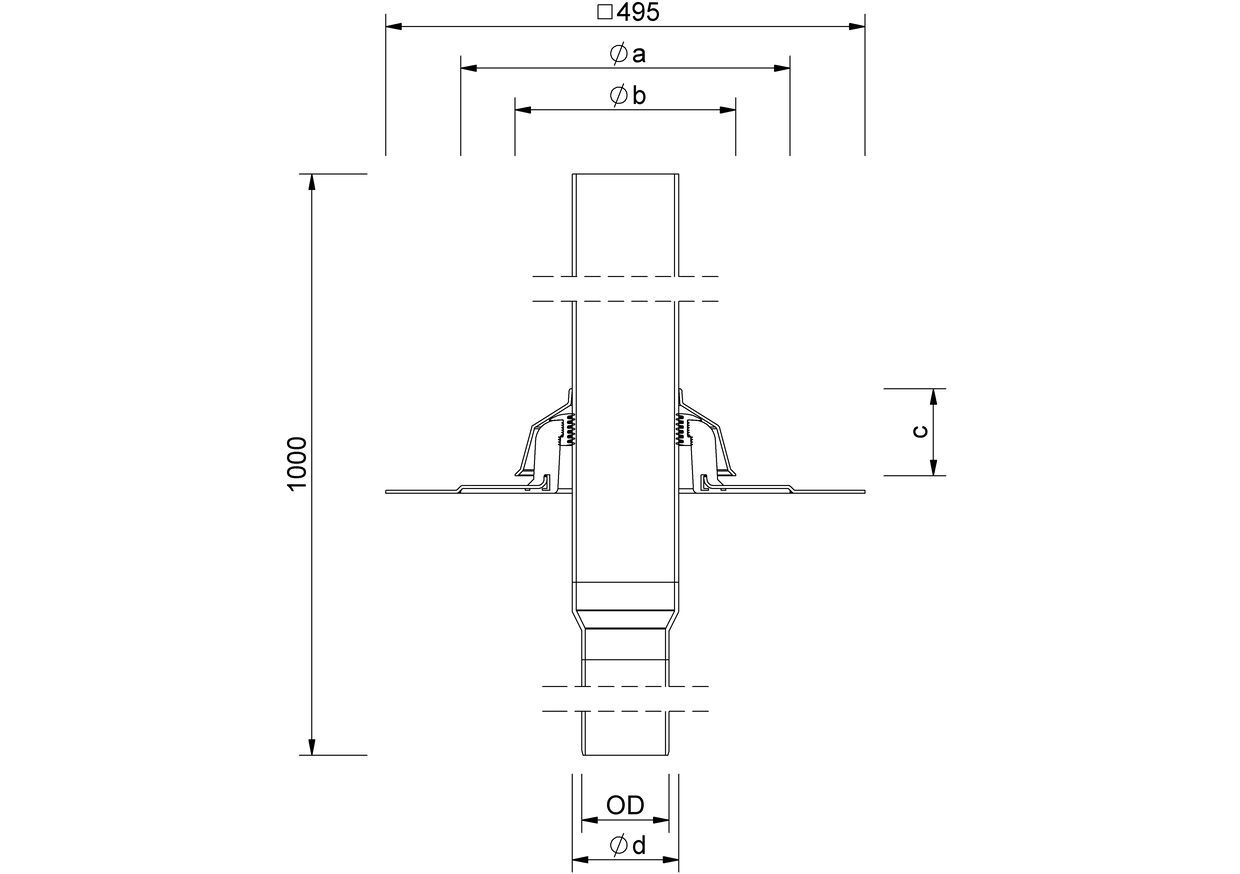

Технический чертеж
| Номинальный диаметр DN | Наружный диаметр OD (мм) | Проем / установочное отверстие (мм) | a (мм) | b (мм) | c (мм) | d (mm) |
|---|---|---|---|---|---|---|
| 125 | 125 | 220 | 376 | 278 | 93 | 160 |
| 90 | 90 | 170 | 340 | 227 | 90 | 110 |
| 150 | 160 | 220 | 376 | 278 | 93 | 160 |
| 100 | 110 | 170 | 340 | 227 | 90 | 110 |
| 70 | 75 | 170 | 340 | 227 | 90 | 110 |
Описание услуги
Примеры монтажа
MultiCAD und BIM-Daten
Выбор товара

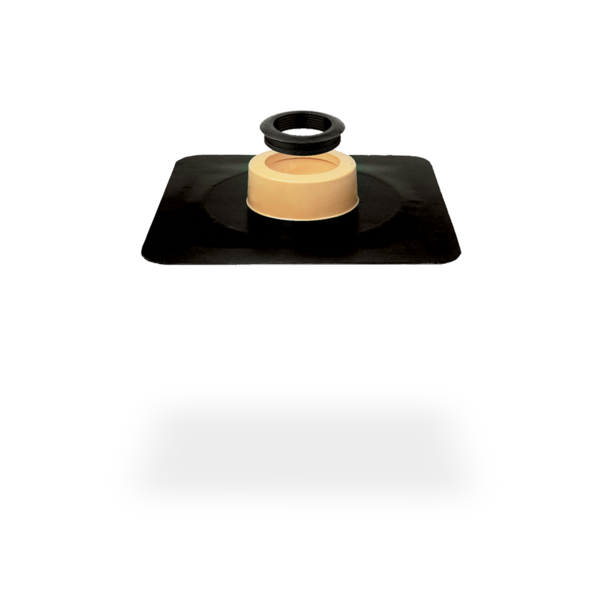

Системный вентилятор SitaVent, из полиуретана, с номинальными диаметрами DN 70, DN 90, DN 100, DN 125 и DN 150. С прочно вваренным соединительным фартуком (495 мм x 495 мм) из материала, соответствующего материалу гидроизоляции кровли (по желанию заказчика). Комплектуется семикромочным уплотнительным манжетом, смазкой, длинной соединительной трубой из полиэтилена и отводчиком из полиамида, поставка и квалифицированный монтаж.
Системный вентилятор SitaVent с защитной решеткой SitaVent в невентилируемой кровле

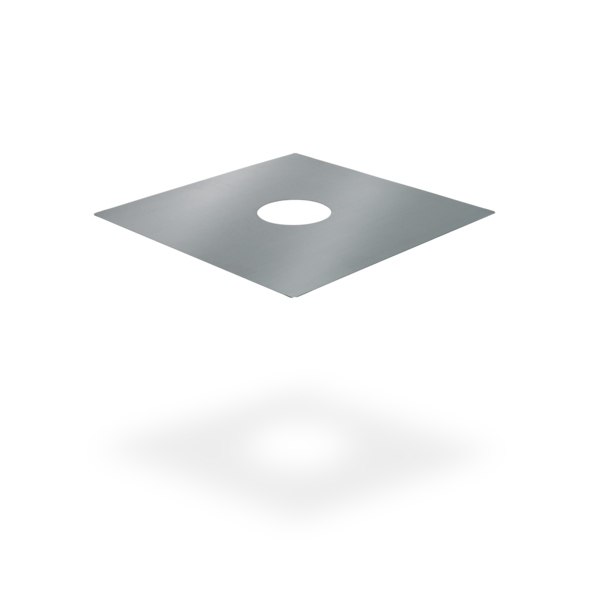

1 Усилительная пластина SitaMore
Корпус вентилятора SitaVent состоит из:
2.1 Корпус вентилятора
2.2 Уплотнительное кольцо

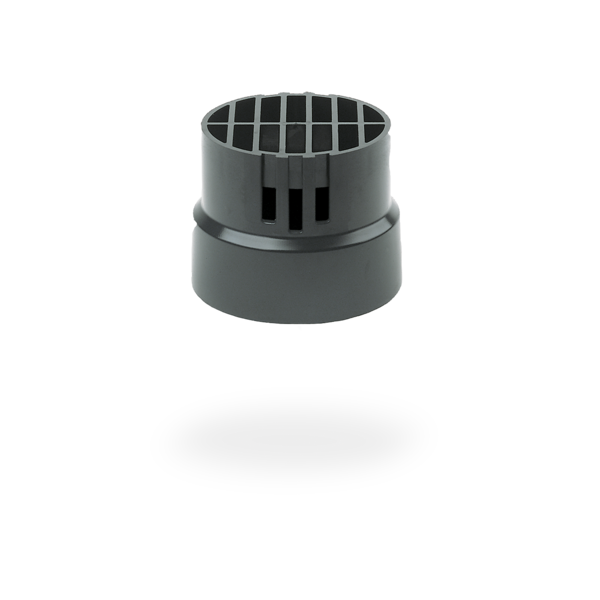

3 Защитная решетка SitaVent
Системный вентилятор SitaVent, состоит из:

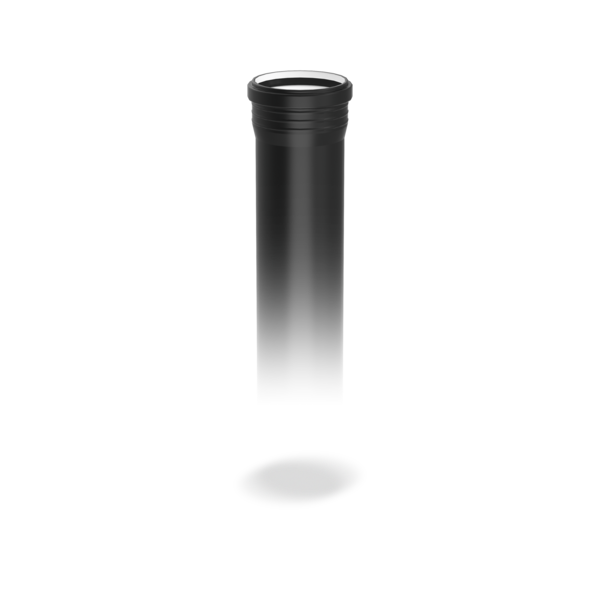

4.1 Присоединительная труба
4.2 Уплотнительное кольцо
4.3 Дождеотводчик
4.4 Корпус вентилятора

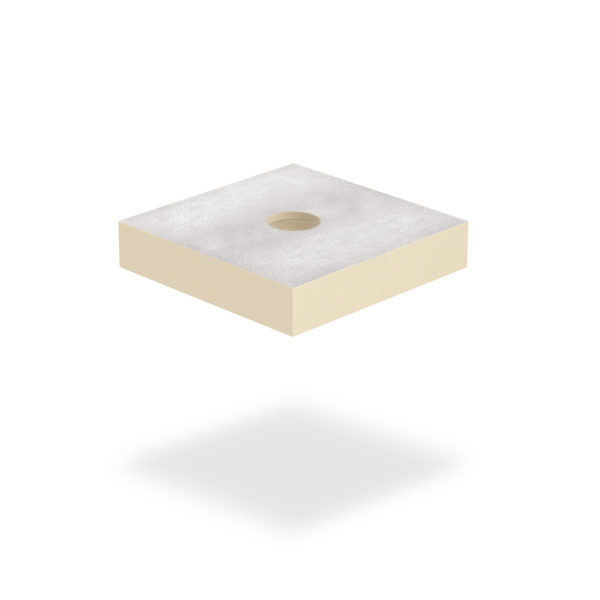

5 Изоляционная плита корпуса вентилятора SitaVent
Корпус вентилятора SitaVent состоит из:
2.1 Корпус вентилятора
2.2 Уплотнительное кольцо
3 Защитная решетка SitaVent
Системный вентилятор SitaVent, состоит из:
4.1 Присоединительная труба
4.2 Уплотнительное кольцо
4.3 Дождеотводчик
4.4 Корпус вентилятора
5 Изоляционная плита корпуса вентилятора SitaVent
Невентилируемая кровля согл. общ. технич. регламентам в составе:
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция

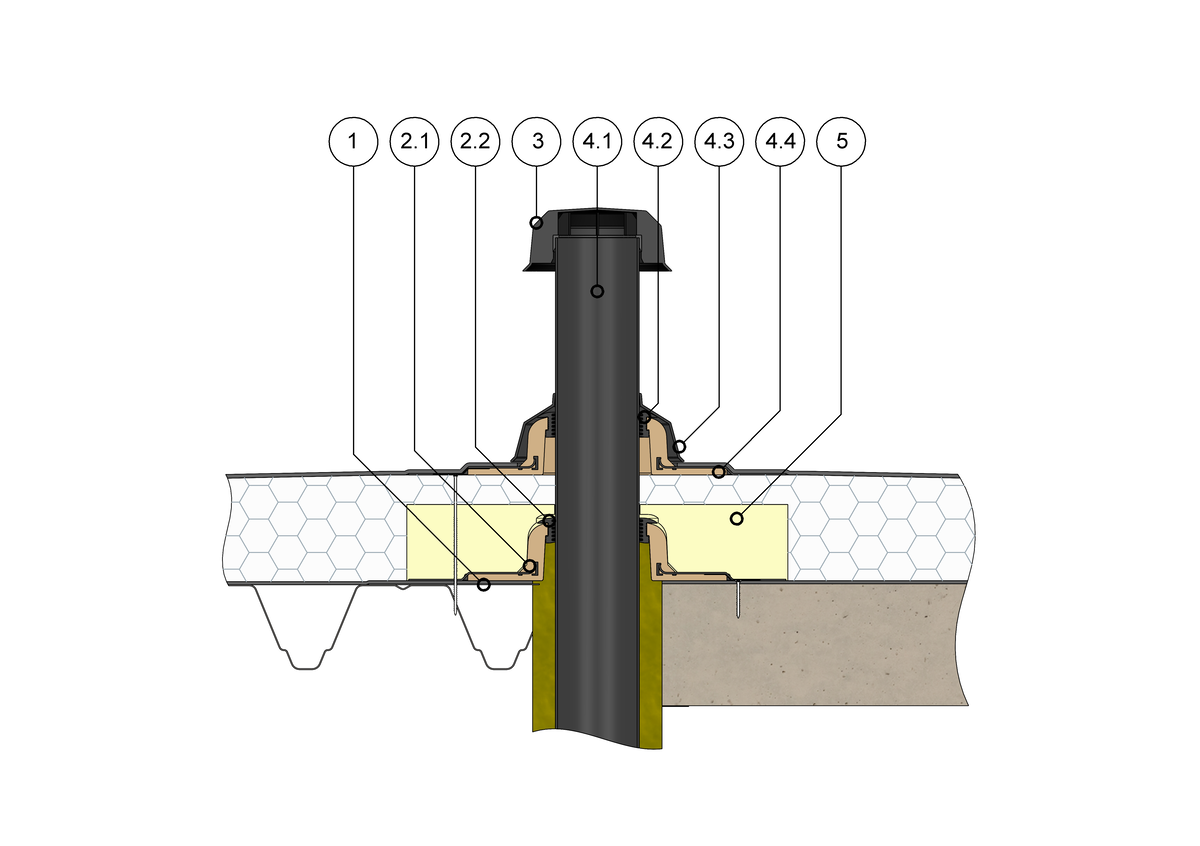

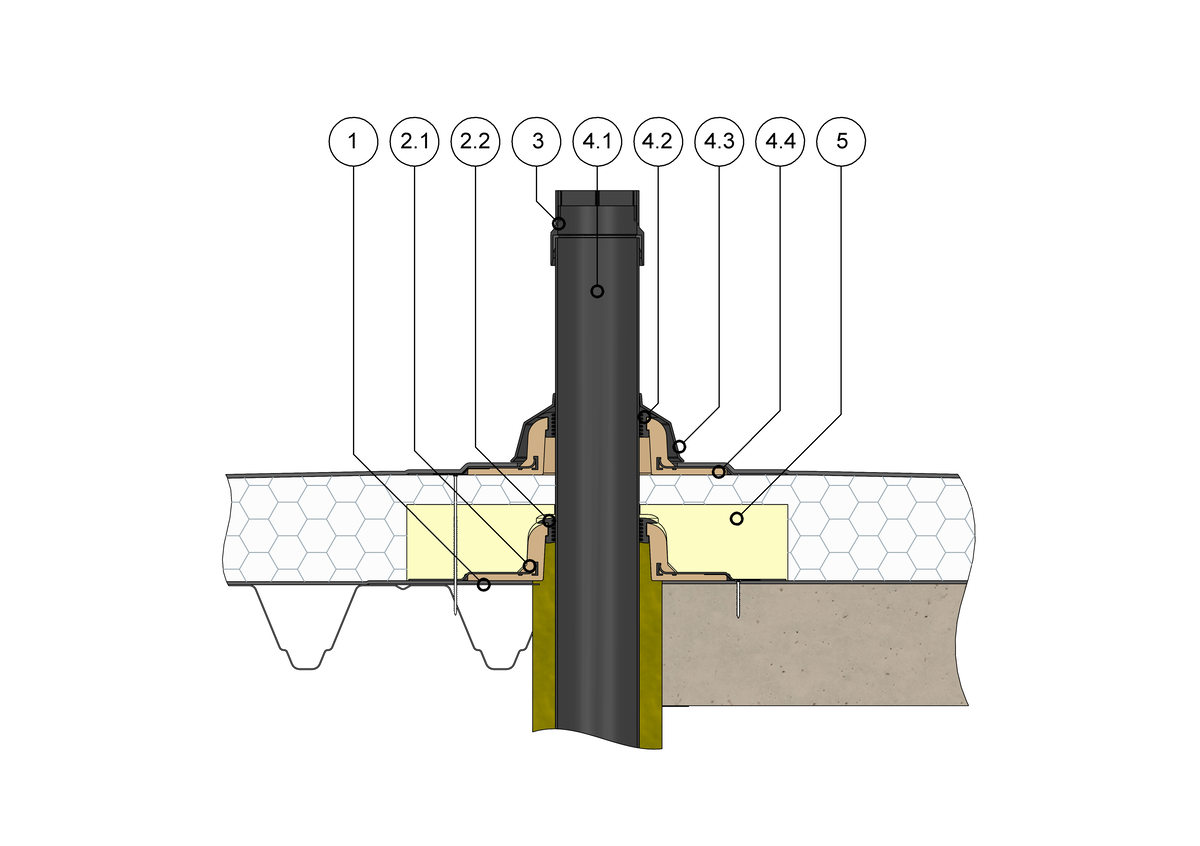

Системный вентилятор SitaVent с защитным колпаком SitaVent в невентилируемой кровле
1 Усилительная пластина SitaMore
Корпус вентилятора SitaVent состоит из:
2.1 Корпус вентилятора
2.2 Уплотнительное кольцо

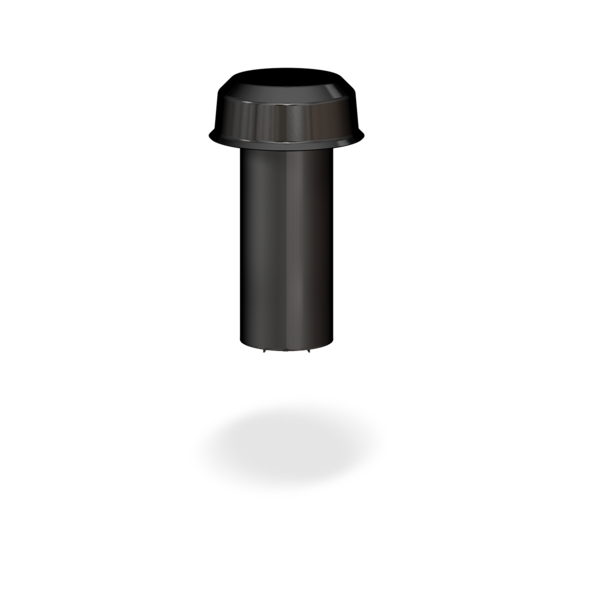

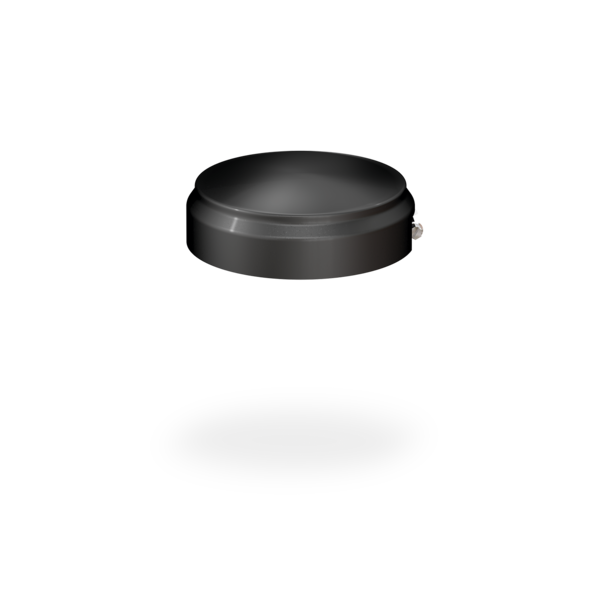

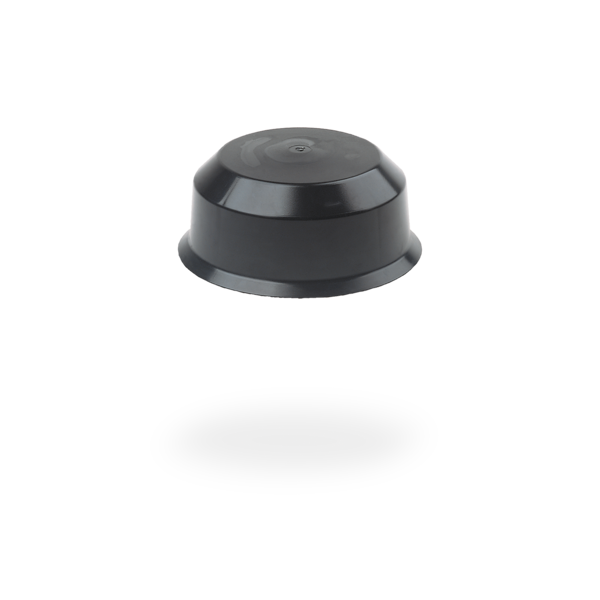

3 Защитный колпак SitaVent
Системный вентилятор SitaVent, состоит из:
4.1 Присоединительная труба
4.2 Уплотнительное кольцо
4.3 Дождеотводчик
4.4 Корпус вентилятора
5 Изоляционная плита корпуса вентилятора SitaVent
Корпус вентилятора SitaVent состоит из:
2.1 Корпус вентилятора
2.2 Уплотнительное кольцо
3 Защитный колпак SitaVent
Системный вентилятор SitaVent, состоит из:
4.1 Присоединительная труба
4.2 Уплотнительное кольцо
4.3 Дождеотводчик
4.4 Корпус вентилятора
5 Изоляционная плита корпуса вентилятора SitaVent
Невентилируемая кровля согл. общ. технич. регламентам в составе:
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
Системный вентилятор SitaVent с конденсатоотводчиком SitaVent в невентилируемой кровле
1 Усилительная пластина SitaMore
Корпус вентилятора SitaVent состоит из:
2.1 Корпус вентилятора
2.2 Уплотнительное кольцо
Конденсатоотводчик SitaVent состоит из:
3.1 Переходник для трубы конденсатоотводчика
3.2 Защитный колпак
3.3 Труба конденсатоотводчика
Системный вентилятор SitaVent, состоит из:
4.1 Присоединительная труба
4.2 Уплотнительное кольцо
4.3 Дождеотводчик
4.4 Корпус вентилятора
5 Изоляционная плита корпуса вентилятора SitaVent
Корпус вентилятора SitaVent состоит из:
2.1 Корпус вентилятора
2.2 Уплотнительное кольцо
Конденсатоотводчик SitaVent состоит из:
3.1 Переходник для трубы конденсатоотводчика
3.2 Защитный колпак
3.3 Труба конденсатоотводчика
Системный вентилятор SitaVent, состоит из:
4.1 Присоединительная труба
4.2 Уплотнительное кольцо
4.3 Дождеотводчик
4.4 Корпус вентилятора
5 Изоляционная плита корпуса вентилятора SitaVent
Невентилируемая кровля согл. общ. технич. регламентам в составе:
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
