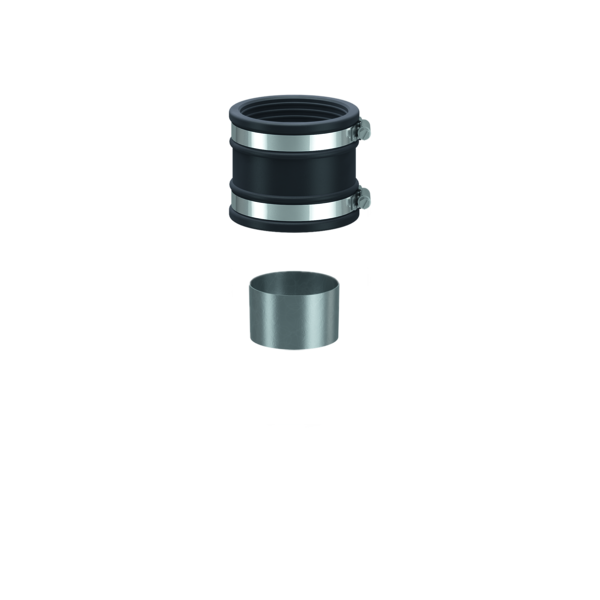

Комплект муфты-переходника
Свойства
- Стойкость к деформации
- Прочность
- Простота установки

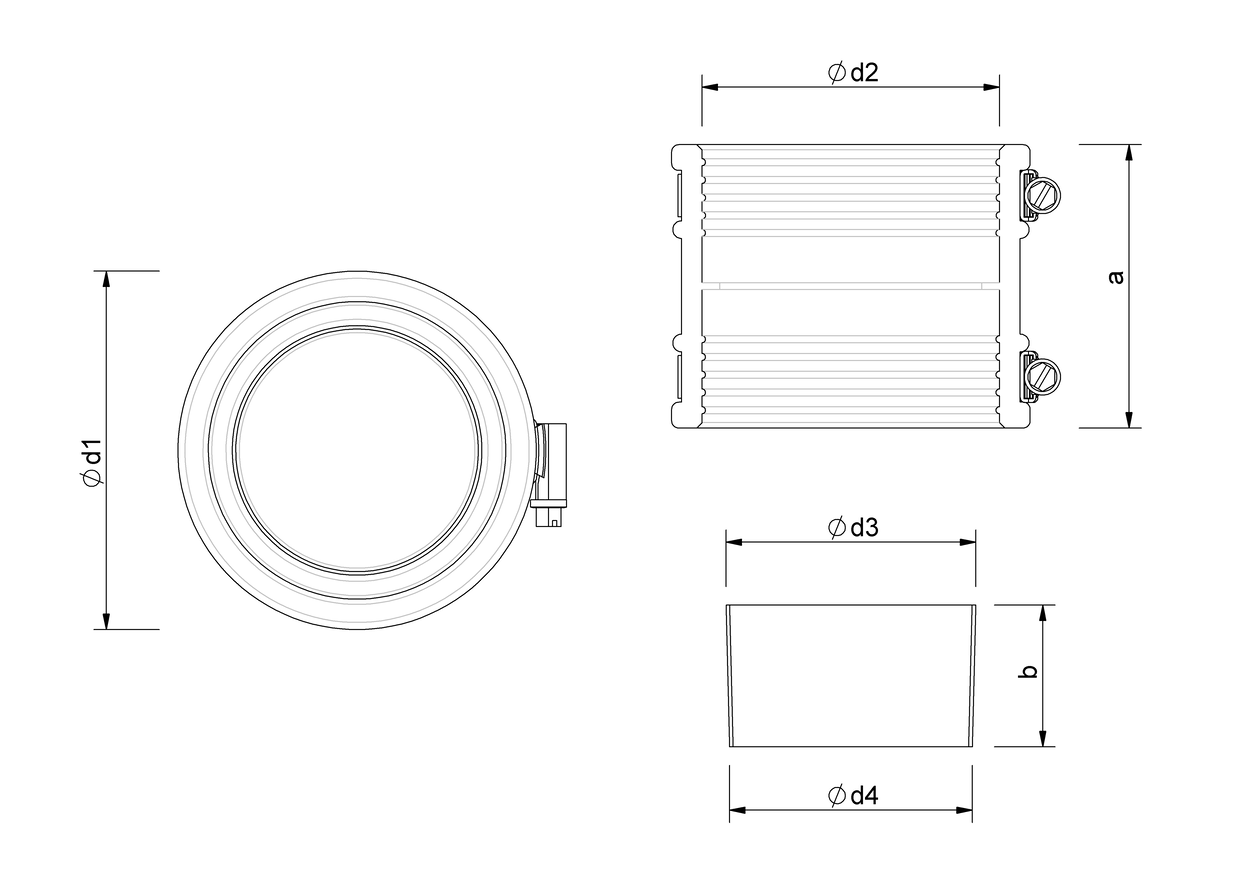

Технический чертеж
| Номинальный диаметр DN | a (мм) | b (мм) | d1 (мм) | d2 (мм) | d3 (мм) | d4 (мм) |
|---|---|---|---|---|---|---|
| 56 | 90 | 40 | 89 | 66 | 51 | 49 |
| 70 | 80 | 40 | 101 | 84 | 71 | 69 |
