SitaConcrete
Avaloir de balcon et de terrasse
Caractéristiques
- Résistant aux intempéries (rayonnements UV/IR, précipitations, température, ozone, etc.)
- Résistant aux chocs
- Durable

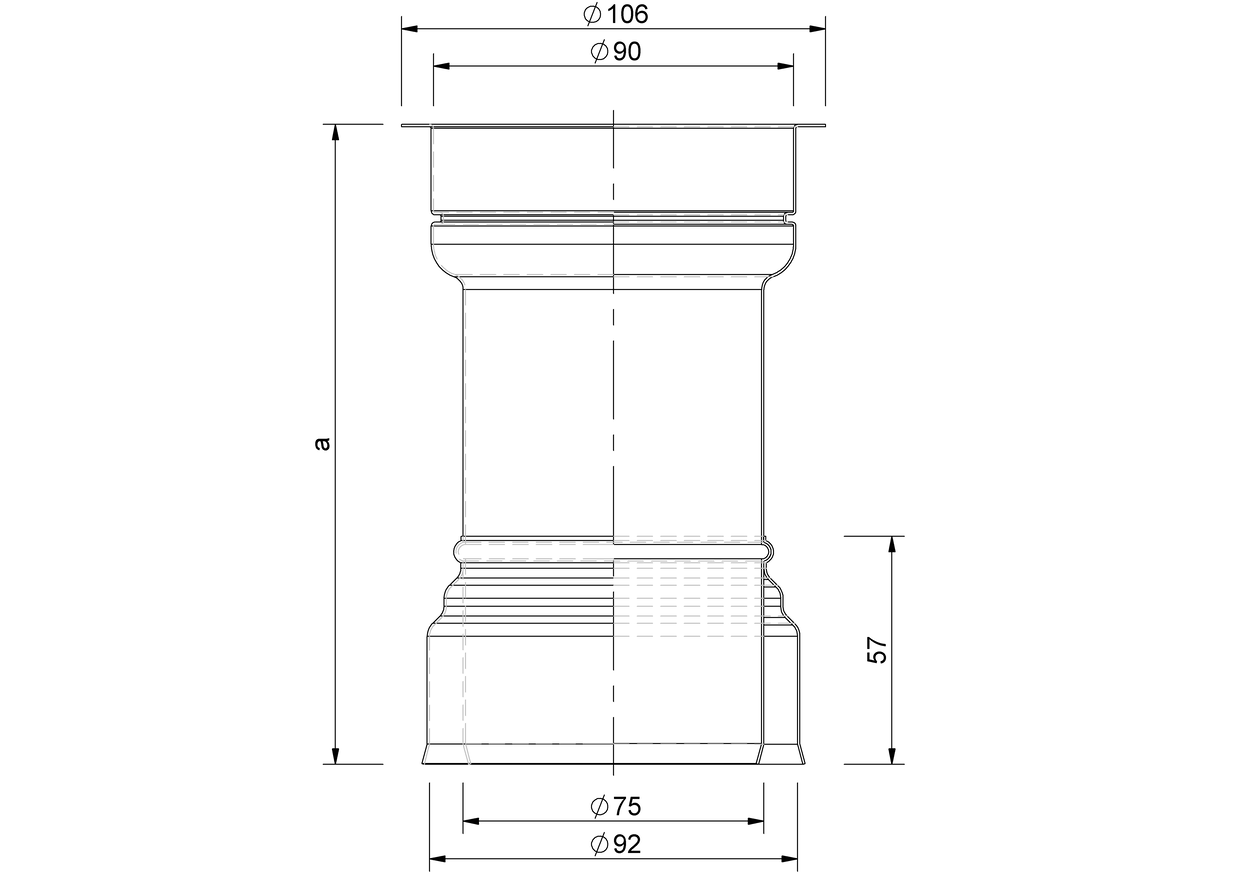

Schéma technique
| Diamètre nominal DN | Diamètre extérieur DE (mm) | a (mm) |
|---|---|---|
| 70 | 75 | 220 |
| 70 | 75 | 200 |
| 70 | 75 | 180 |
| 70 | 75 | 160 |
| 70 | 75 | 140 |
Texte explicatif
Débit
Débit selon NBN EN 1253-2 in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Exemples d'installation
MultiCAD und BIM-Daten
Sélection d’articles

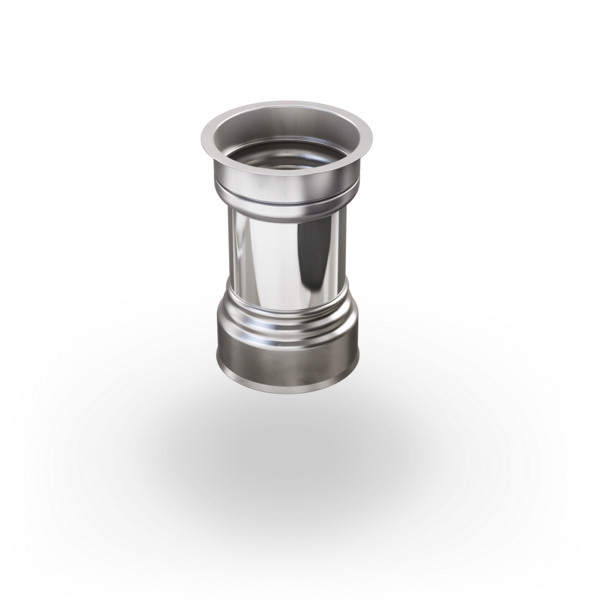

SitaConcrete, avaloir de balcon pour surfaces en béton sans étanchéité, en acier inoxydable, n° de matériau 1.4301, diamètre nominal DN 70, débit avec grille supérieure de 3,4 l/s pour un niveau d’eau de 35 mm, pour l’intégration directe dans le bétonnage de plafonds de 140, 160, 180, 200 et 220 mm d’épaisseur, avec cloche de coffrage soudée, pour le raccord facile de tuyaux à emboîtement comme SitaPipe Acier inoxydable Tuyau pour l’évacuation gravitaire. Fourniture et pose selon les règles de l'art.
|
Niveau d’eau (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Diamètre nominal DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 70 | 0.4 | 0.8 | 1.1 | 1.8 | 2.5 | 3 | 3.4 | 3.6 | 3.7 | 3.8 | 3.9 | 4.2 | 4.4 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 |

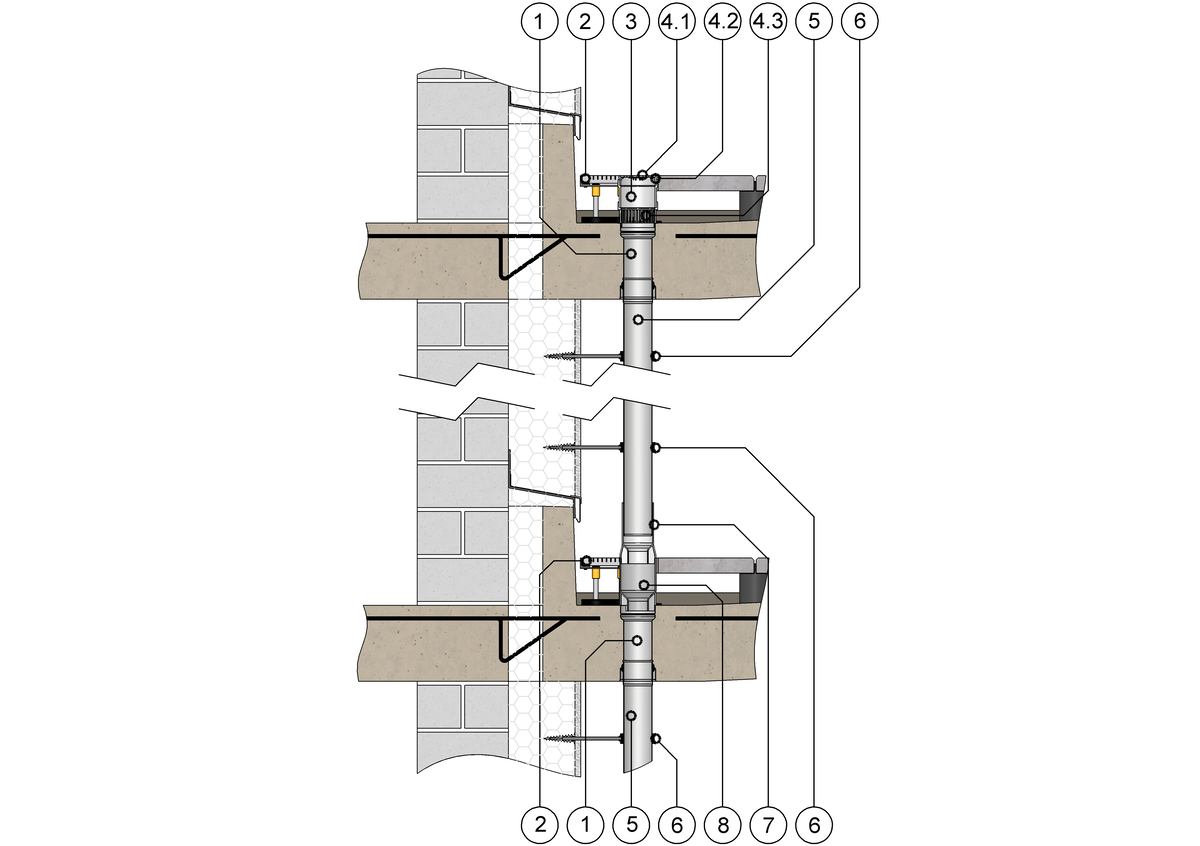

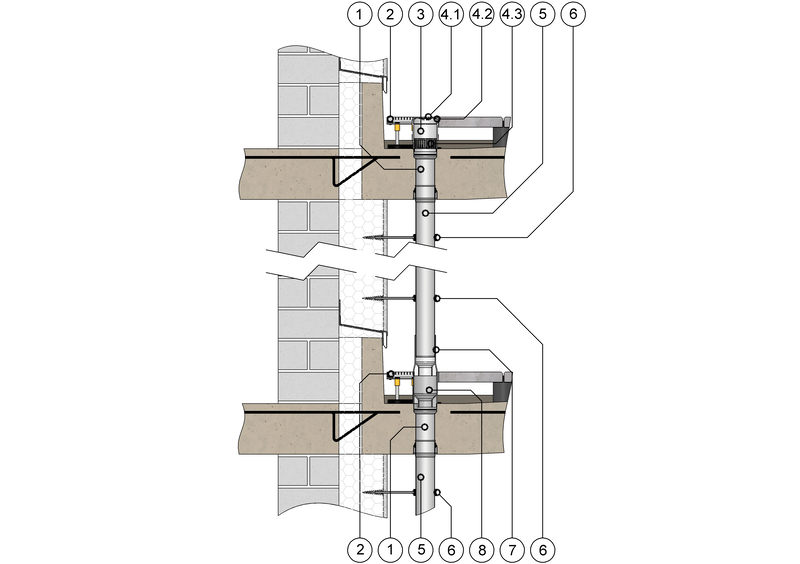

SitaConcrete Évacuation linéaire pour balcons préfabriqués
1 SitaConcrete
2 SitaDrain® Endless Pièce de départ

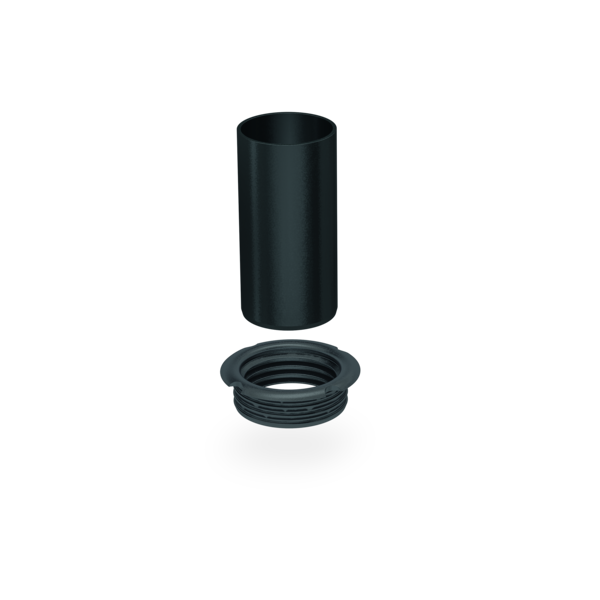

3 SitaMore Pièce de rattrapage

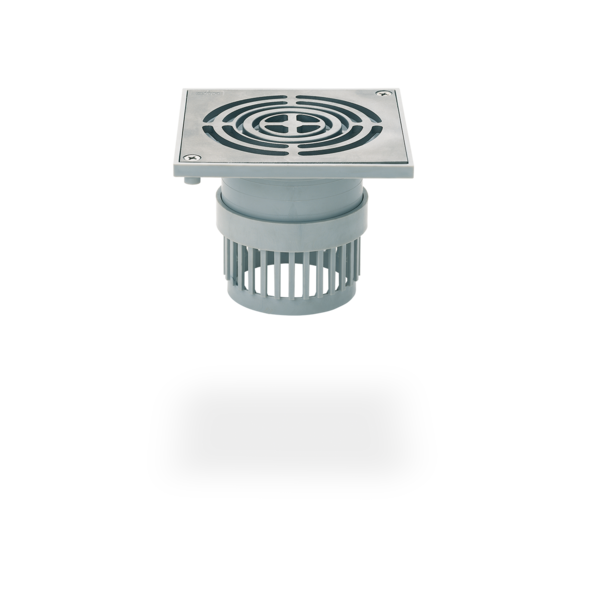

SitaCompact Couronnement de balcon se compose de :
4.1 Grille supérieure
4.2 Boîtier
4.3 Grille filtrante
5 SitaPipe Acier inoxydable Tuyau
6 SitaPipe Acier inoxydable Collier d’attache

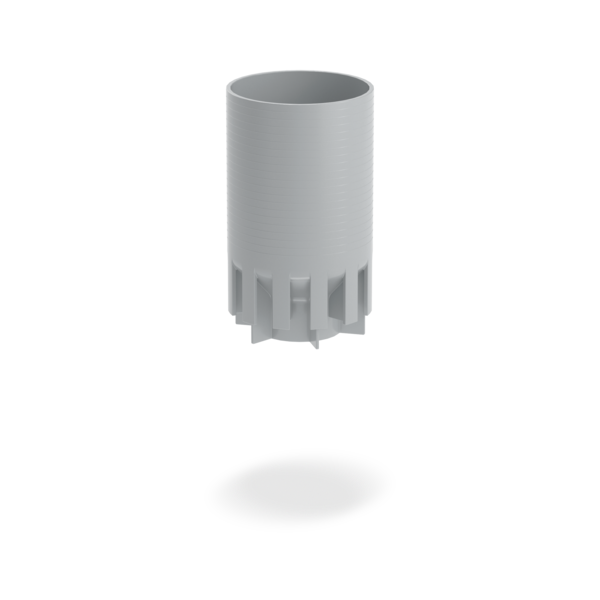

7 SitaCompact Fluid Support tuyau

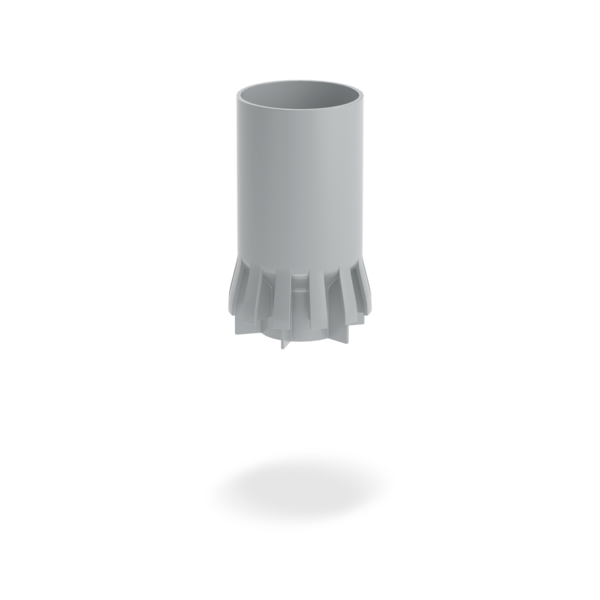

8 SitaCompact Fluid Pièce de rattrapage
2 SitaDrain® Endless Pièce de départ
3 SitaMore Pièce de rattrapage
SitaCompact Couronnement de balcon se compose de :
4.1 Grille supérieure
4.2 Boîtier
4.3 Grille filtrante
5 SitaPipe Acier inoxydable Tuyau
6 SitaPipe Acier inoxydable Collier d’attache
7 SitaCompact Fluid Support tuyau
8 SitaCompact Fluid Pièce de rattrapage
Structure de toit avec dallage sur plots selon les règles techniques généralement reconnues (aaRdT) avec :
- Dallage sur plots
- Élément porteur

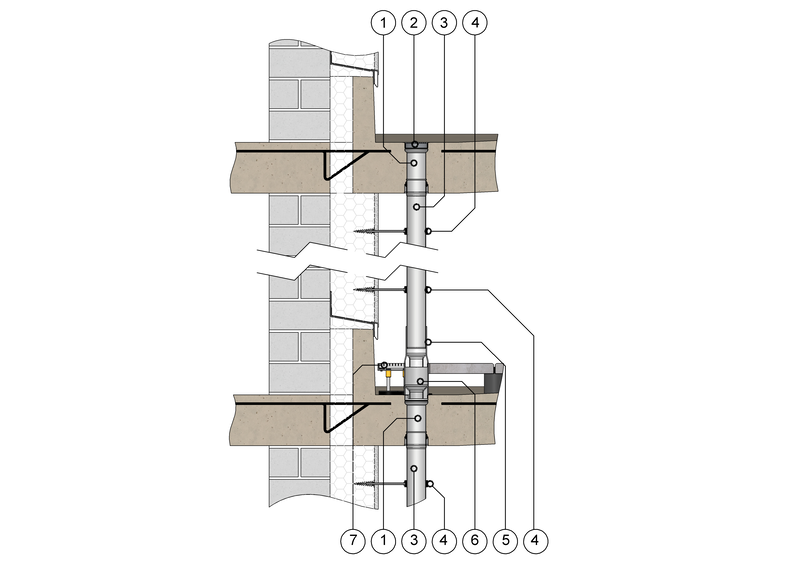

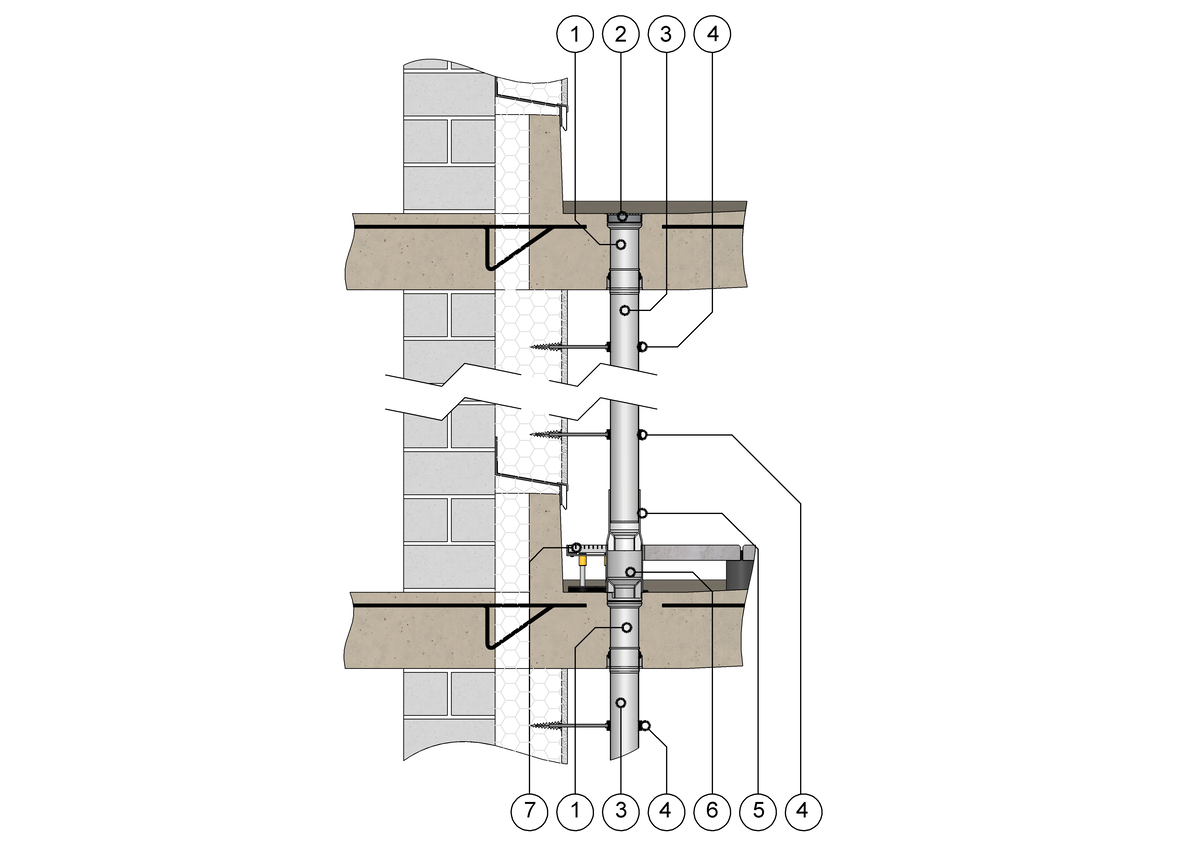

SitaConcrete avec grille supérieure Évacuation linéaire pour balcons préfabriqués
1 SitaConcrete

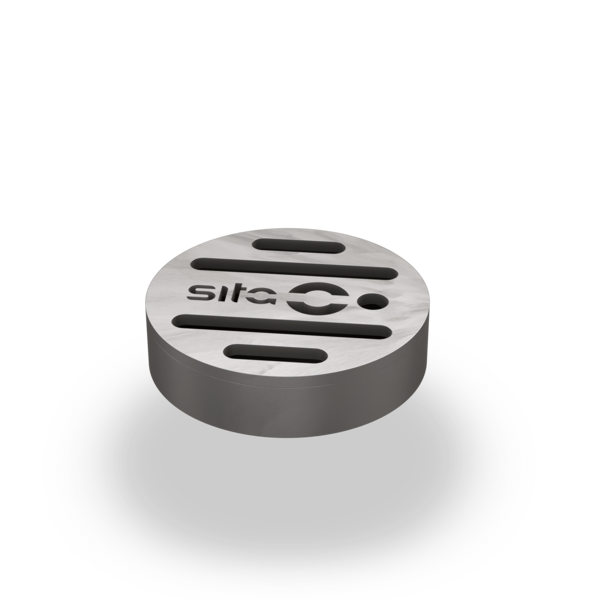

2 SitaConcrete Grille supérieure
3 SitaPipe Acier inoxydable Tuyau
4 SitaPipe Acier inoxydable Collier d’attache
5 SitaCompact Fluid Support Tuyau
6 SitaCompact Fluid Pièce de rattrapage
7 SitaDrain® Endless
2 SitaConcrete Grille supérieure
3 SitaPipe Acier inoxydable Tuyau
4 SitaPipe Acier inoxydable Collier d’attache
5 SitaCompact Fluid Support Tuyau
6 SitaCompact Fluid Pièce de rattrapage
7 SitaDrain® Endless
Structure de toit 1 selon les règles techniques généralement reconnues (aaRdT) avec :
Structure de toit 2 selon les règles techniques généralement reconnues (aaRdT) avec :
- Élément porteur
Structure de toit 2 selon les règles techniques généralement reconnues (aaRdT) avec :
- Dallage sur plots
- Élément porteur
In order for the external content to be
displayed at this location, you must accept
the cookies of the category
"Preferences".
You can adjust the cookie settings here.
You can adjust the cookie settings here.
| SitaConcrete | N° d'article | ||
|---|---|---|---|
| 140 mm | 340214 | Voir le produit | |
| 160 mm | 340216 | Voir le produit | |
| 180 mm | 340218 | Voir le produit | |
| 200 mm | 340220 | Voir le produit | |
| 220 mm | 340222 | Voir le produit |
+
