SitaConcrete
Balkon- und Terrassengully
- Produkte

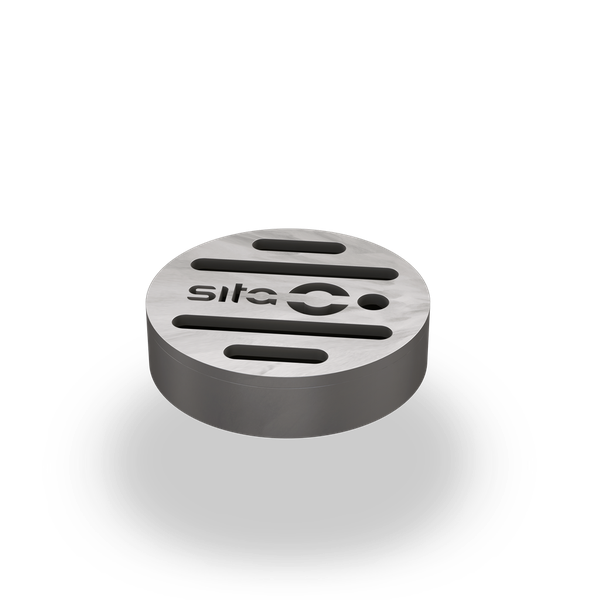

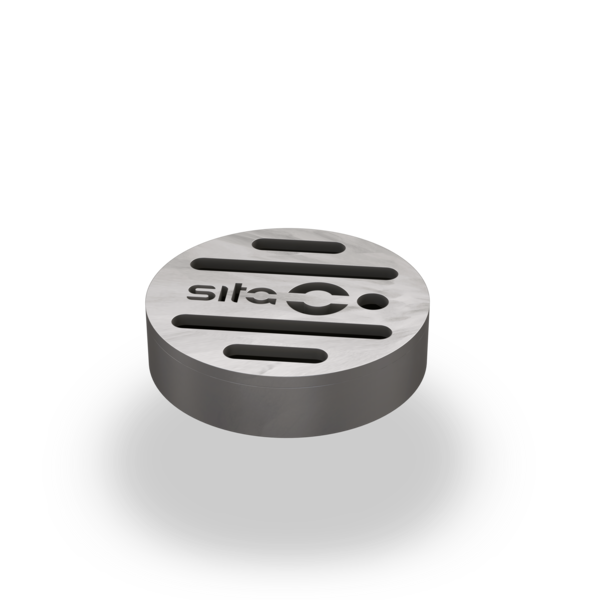

SitaConcrete
Balkon- und Terrassengully
Eigenschaften
- Unempfindlich gegenüber Witterungseinflüssen (UV/IR-Strahlung, Niederschlag, Temperatur, Ozon, etc.)
- Stoß- und schlagfest
- Langlebig

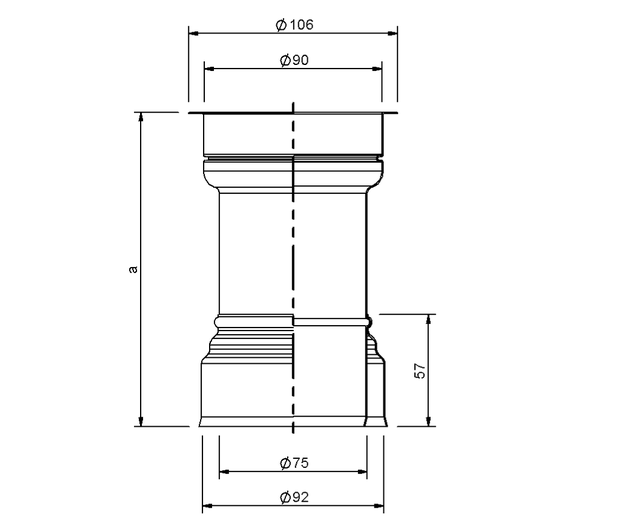

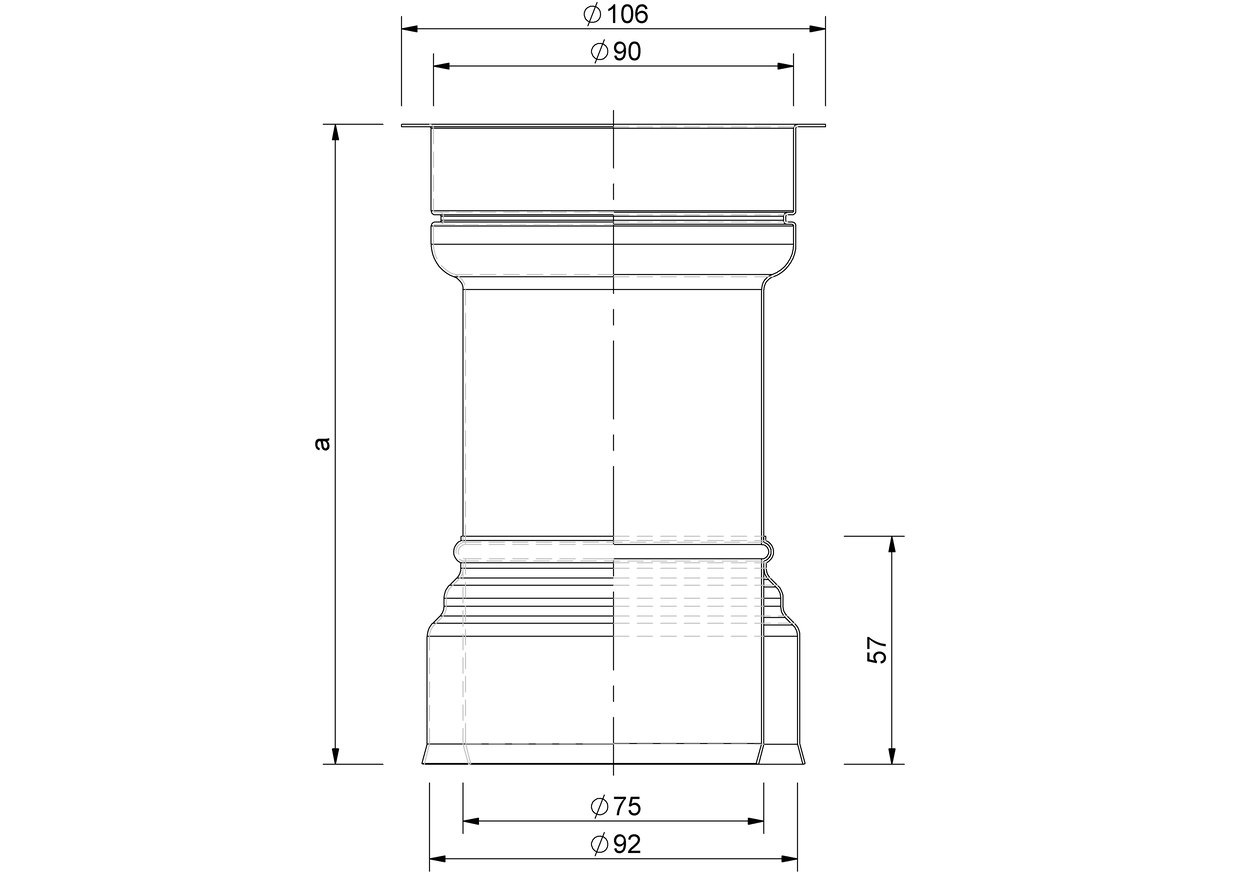

Technische Zeichnung
| Nennweite DN | Außendurchmesser OD (mm) | a (mm) |
|---|---|---|
| 70 | 75 | 140 |
| 70 | 75 | 200 |
| 70 | 75 | 220 |
| 70 | 75 | 160 |
| 70 | 75 | 180 |
Leistungstext
Abflussmenge
Abflussmenge nach DIN EN 1253-2 in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Einbaubeispiele
MultiCAD und BIM-DatenAUSSCHREIBEN.DE
Downloads
PDF TechnischeZeichnung_340216_de.pdf
PDF TechnischeZeichnung_340218_de.pdf
PDF TechnischeZeichnung_340220_de.pdf
PDF TechnischeZeichnung_340222_de.pdf
DWG TZ_DB_SitaConcrete_140mm.DWG
DWG TZ_DB_SitaConcrete_160mm.DWG
DWG TZ_DB_SitaConcrete_180mm.DWG
DWG TZ_DB_SitaConcrete_200mm.DWG
DWG TZ_DB_SitaConcrete_220mm.DWG
Artikelauswahl

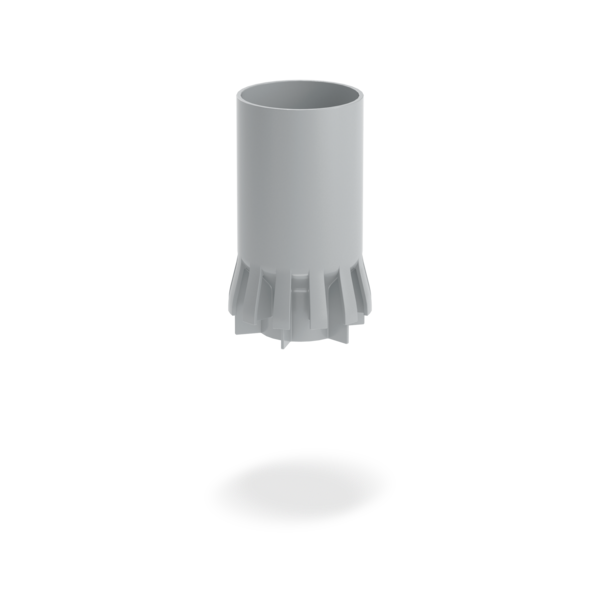

SitaConcrete, Balkongully für Betonflächen ohne Abdichtung, aus Edelstahl rostfrei, Werkstoffnummer 1.4301, Nennweite DN 70, Abflussmenge mit Endrost 3,4 l/s bei 35 mm Stauhöhe, zum direkten Einbetonieren in 140 mm, 160 mm, 180 mm, 200 mm und 220 mm hohe Decken, mit ankonfektionierter Schalungsglocke, für den einfachen Anschluss von Muffenrohren wie SitaPipe Edelstahl Rohr für die Freispiegelentwässerung, liefern und fachgerecht einbauen.
|
Stauhöhe (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nennweite DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 70 | 0.4 | 0.8 | 1.1 | 1.8 | 2.5 | 3 | 3.4 | 3.6 | 3.7 | 3.8 | 3.9 | 4.2 | 4.4 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 |

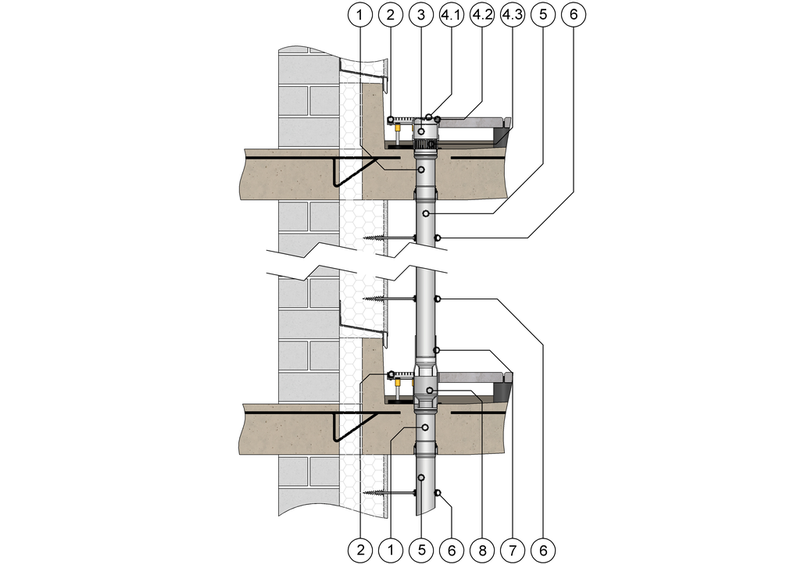

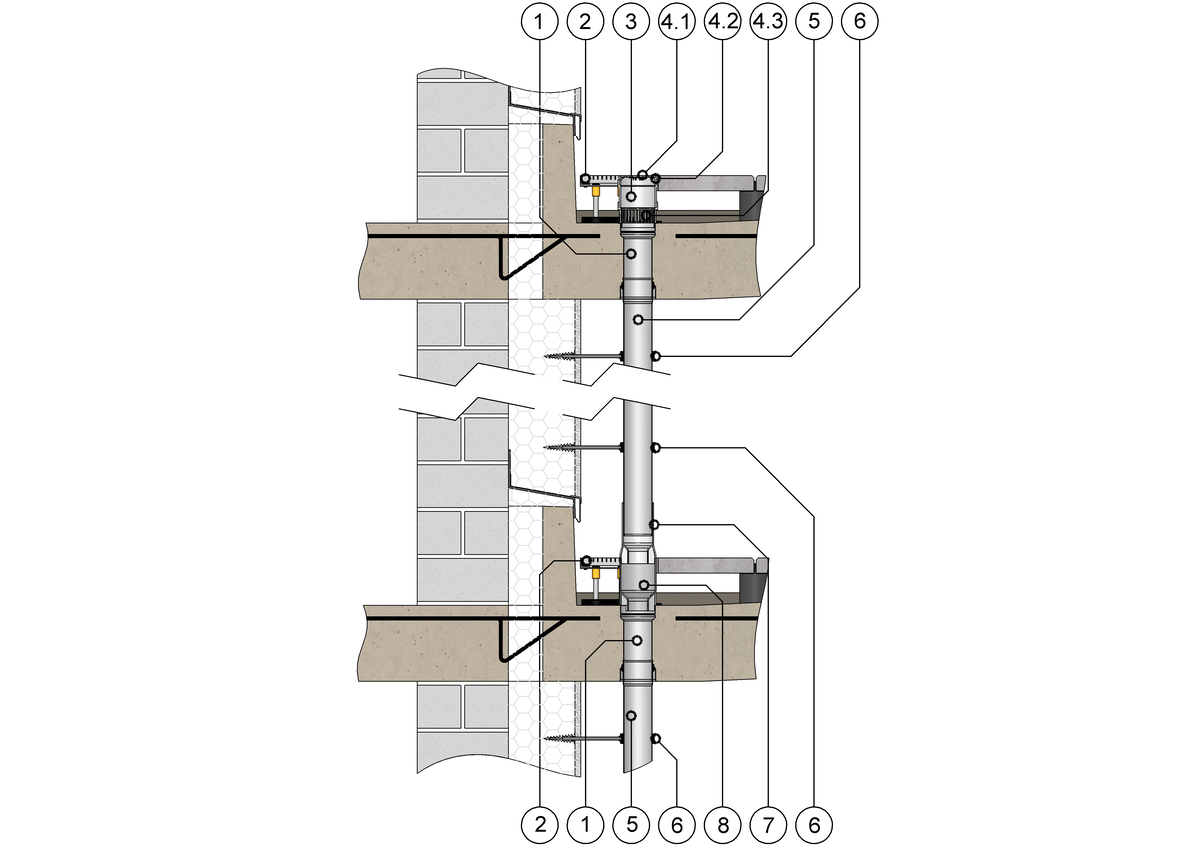

SitaConcrete Linienentwässerung bei Fertigbalkonen
1 SitaConcrete
2 SitaDrain® Endlos Anfangsstück
3 SitaMore Höhenausgleichsstück
SitaCompact Balkonaufsatz bestehend aus:
4.1 Endrost
4.2 Gehäuse
4.3 Gittereinlasssieb
5 SitaPipe Edelstahl Rohr
6 SitaPipe Edelstahl Rohrschelle
7 SitaCompact Fluid Rohraufnahme
8 SitaCompact Fluid Höhenausgleichsstück
2 SitaDrain® Endlos Anfangsstück
3 SitaMore Höhenausgleichsstück
SitaCompact Balkonaufsatz bestehend aus:
4.1 Endrost
4.2 Gehäuse
4.3 Gittereinlasssieb
5 SitaPipe Edelstahl Rohr
6 SitaPipe Edelstahl Rohrschelle
7 SitaCompact Fluid Rohraufnahme
8 SitaCompact Fluid Höhenausgleichsstück
Dachaufbau mit Plattenbelag auf Stelzlager nach den aaRdT mit:
- Plattenbelag auf Stelzlager
- Unterkonstruktion

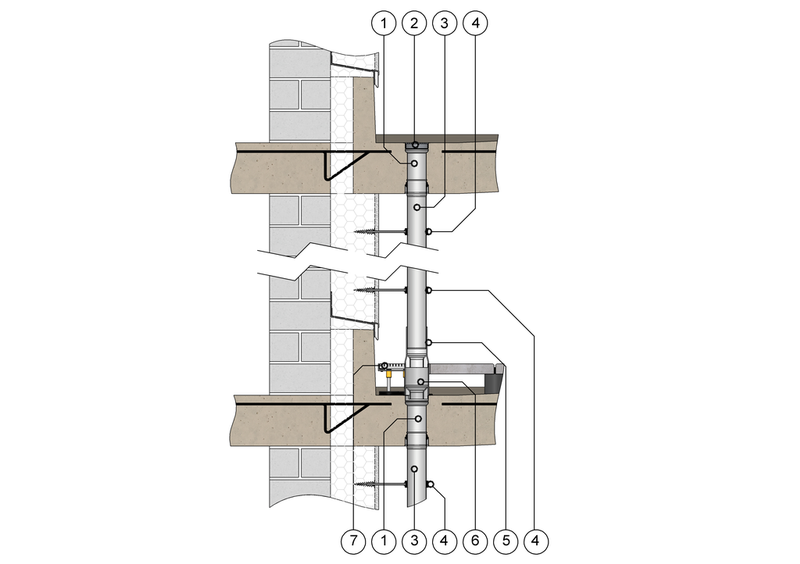

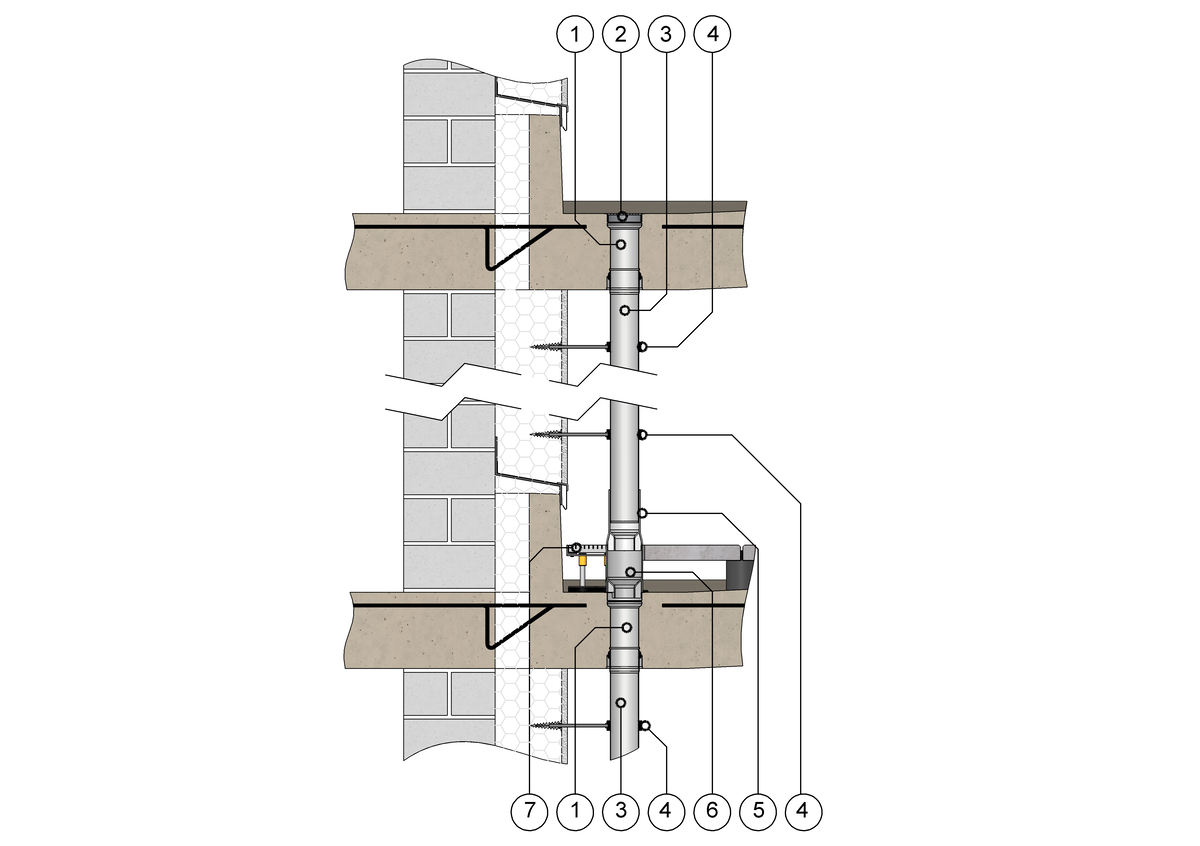

SitaConcrete mit Endrost Linienentwässerung bei Fertigbalkonen
1 SitaConcrete
2 SitaConcrete Endrost
3 SitaPipe Edelstahl Rohr
4 SitaPipe Edelstahl Rohrschelle
5 SitaCompact Fluid Rohraufnahme
6 SitaCompact Fluid Höhenausgleichsstück
7 SitaDrain® Endlos
2 SitaConcrete Endrost
3 SitaPipe Edelstahl Rohr
4 SitaPipe Edelstahl Rohrschelle
5 SitaCompact Fluid Rohraufnahme
6 SitaCompact Fluid Höhenausgleichsstück
7 SitaDrain® Endlos
Dachaufbau 1 nach den aaRdT mit:
Dachaufbau 2 nach den aaRdT mit:
- Unterkonstruktion
Dachaufbau 2 nach den aaRdT mit:
- Plattenbelag auf Stelzlager
- Unterkonstruktion
Damit die externen Inhalte an dieser Stelle
angezeigt werden können, müssen Sie die
Cookies der Kategorie „Präferenzen“
akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Damit die externen Inhalte an
dieser Stelle angezeigt werden
können, müssen Sie die Cookies
der Kategorie „Präferenzen“
akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Technische Zeichnungen
PDF TechnischeZeichnung_340214_de.pdfPDF TechnischeZeichnung_340216_de.pdf
PDF TechnischeZeichnung_340218_de.pdf
PDF TechnischeZeichnung_340220_de.pdf
PDF TechnischeZeichnung_340222_de.pdf
DWG TZ_DB_SitaConcrete_140mm.DWG
DWG TZ_DB_SitaConcrete_160mm.DWG
DWG TZ_DB_SitaConcrete_180mm.DWG
DWG TZ_DB_SitaConcrete_200mm.DWG
DWG TZ_DB_SitaConcrete_220mm.DWG
| SitaConcrete | Artikel Nr. | ||
|---|---|---|---|
| 140 mm | 340214 | Zum Produkt | |
| 160 mm | 340216 | Zum Produkt | |
| 180 mm | 340218 | Zum Produkt | |
| 200 mm | 340220 | Zum Produkt | |
| 220 mm | 340222 | Zum Produkt |
+
