SitaConcrete
Воронка для балконов и террас
- Продукция
SitaConcrete
Воронка для балконов и террас
Свойства
- Невосприимчивость к погодным воздействиям (УФ/ИК-излучение, осадки, температура, озон и т.д.)
- Высокая ударопрочность и сопротивляемость нагрузкам
- Долговечность

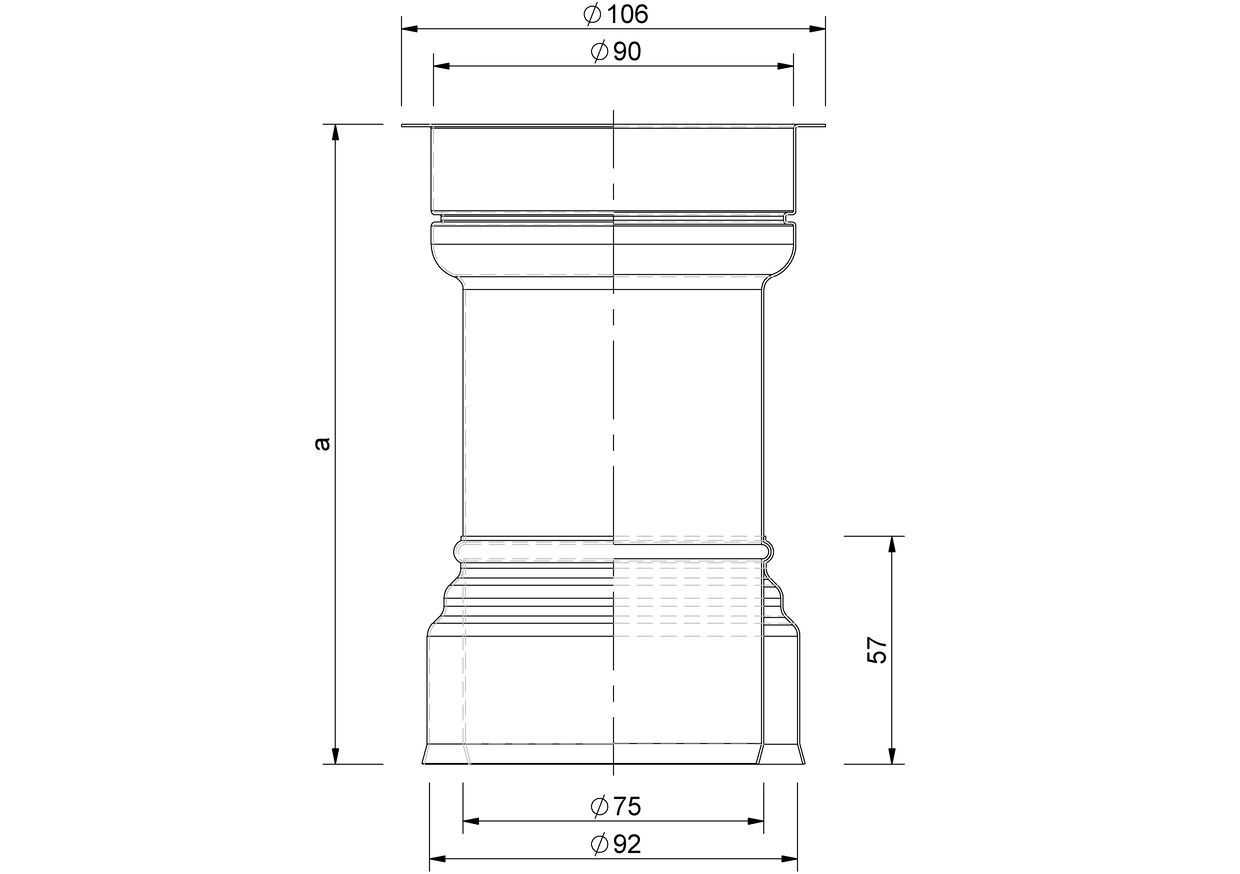

Технический чертеж
| Номинальный диаметр DN | Наружный диаметр OD (мм) | a (мм) |
|---|---|---|
| 70 | 75 | 220 |
| 70 | 75 | 200 |
| 70 | 75 | 180 |
| 70 | 75 | 160 |
| 70 | 75 | 140 |
Описание услуги
Пропускная способность
Пропускная способность по DIN EN 1253-2 in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Примеры монтажа
MultiCAD und BIM-Daten
Выбор товара

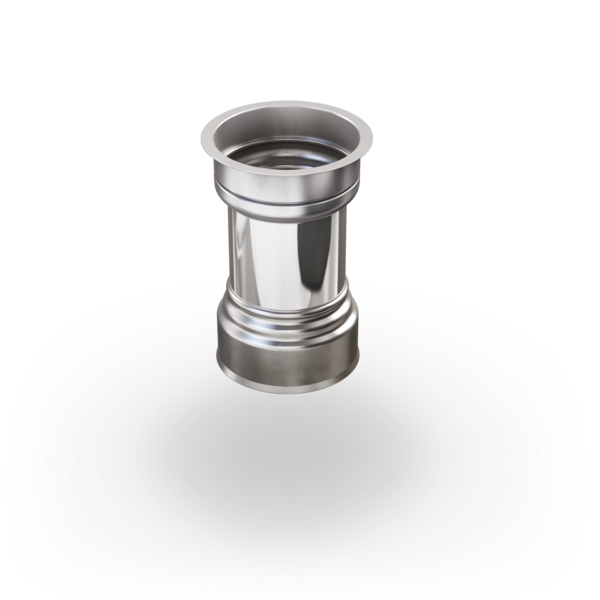

Балконная воронка SitaConcrete для бетонных поверхностей без гидроизоляции, из высококачественной нержавеющей стали, номер материала 1.4301, номинальный диаметр DN 70, пропускная способность с концевой решеткой 3,4 л/с при высоте подпора воды 35 мм, для непосредственного бетонирования в потолки высотой 140 мм, 160 мм, 180 мм, 200 мм и 220 мм со сборным конусом для опалубки, для легкого подключения труб с раструбом, таких как труба из высококачественной нержавеющей стали SitaPipe для самотечных систем водостока, поставка и квалифицированный монтаж.
|
Высота подпора воды (мм) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальный диаметр DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 70 | 0.4 | 0.8 | 1.1 | 1.8 | 2.5 | 3 | 3.4 | 3.6 | 3.7 | 3.8 | 3.9 | 4.2 | 4.4 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 |
SitaConcrete для линейного водостока с балконов
1 SitaConcrete
2 Начальный элемент для решетки SitaDrain® Endlos

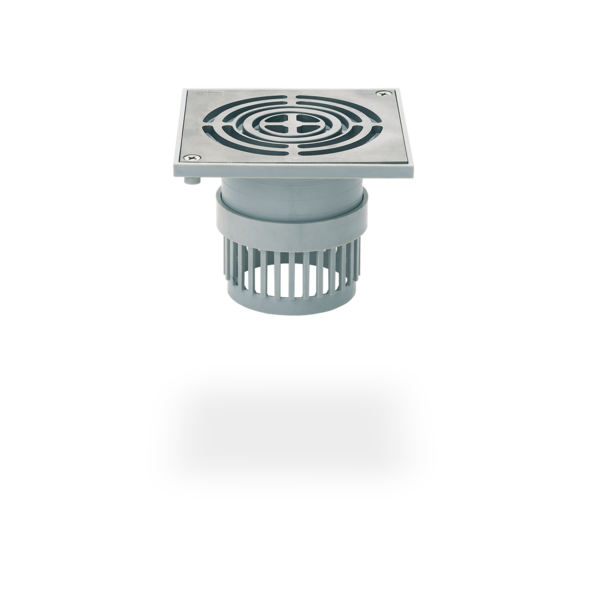

3 Элемент выравнивания высоты SitaMore

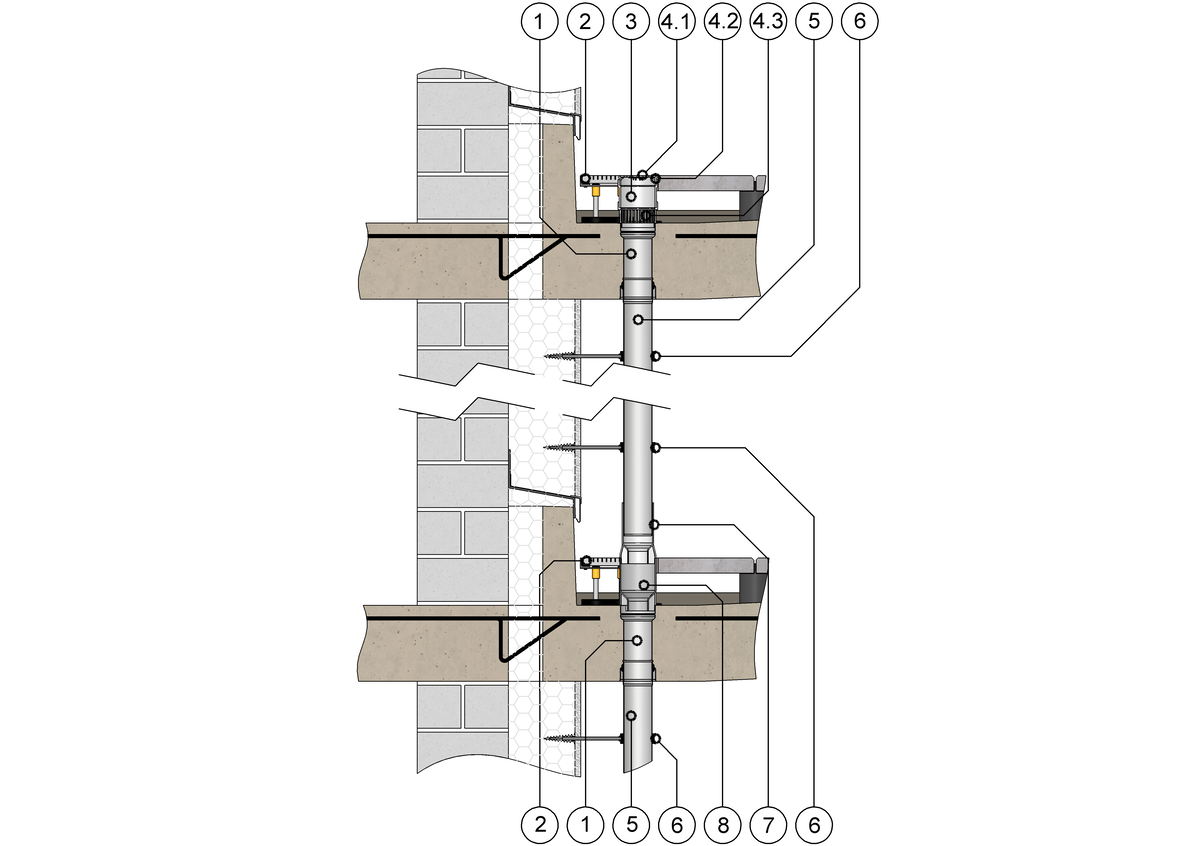

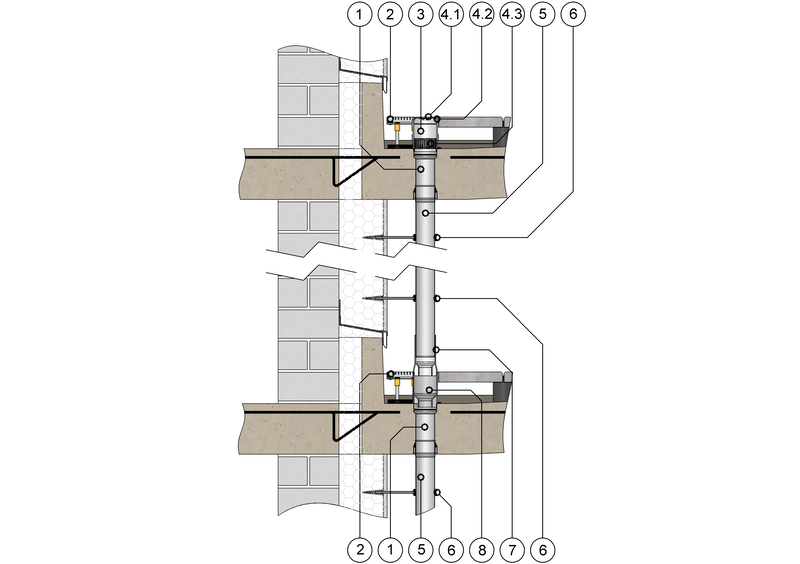

Балконная насадка SitaCompact, состоит из следующих элементов:
4.1 Концевая решетка
4.2 Корпус
4.3 Впускная решетка
5 Труба SitaPipe из высококачественной нержавеющей стали
6 Крепежный хомут SitaPipe из высококачественной нержавеющей стали

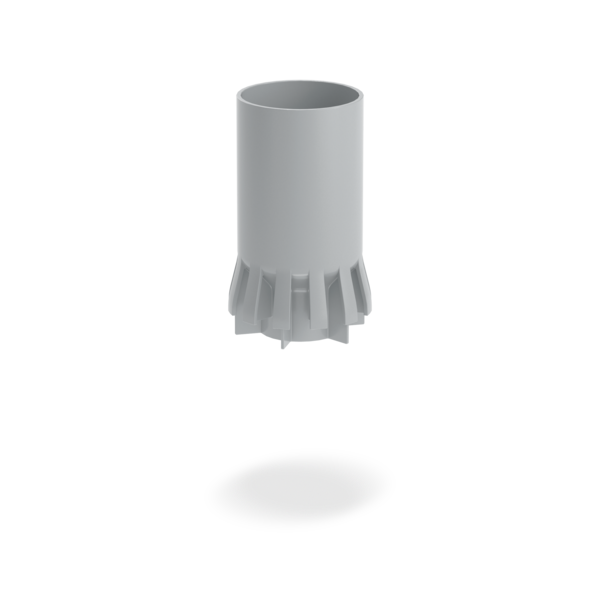

7 Опора для крепления трубы SitaCompact Fluid

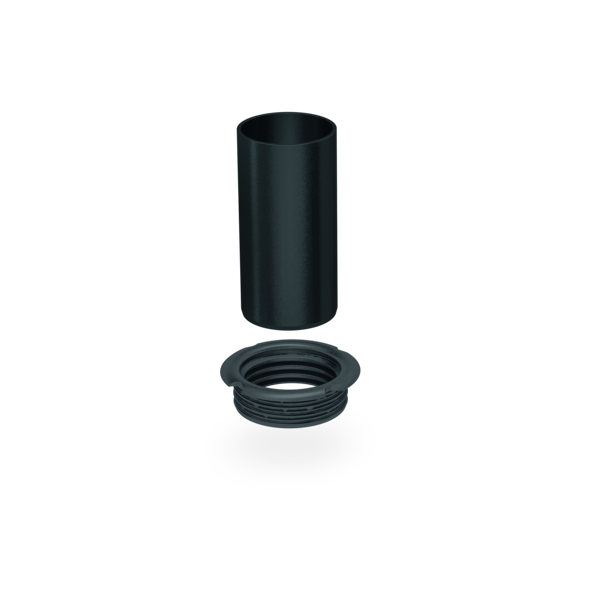

8 Элемент выравнивания высоты SitaCompact Fluid
2 Начальный элемент для решетки SitaDrain® Endlos
3 Элемент выравнивания высоты SitaMore
Балконная насадка SitaCompact, состоит из следующих элементов:
4.1 Концевая решетка
4.2 Корпус
4.3 Впускная решетка
5 Труба SitaPipe из высококачественной нержавеющей стали
6 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
7 Опора для крепления трубы SitaCompact Fluid
8 Элемент выравнивания высоты SitaCompact Fluid
Кровля с террасной плиткой на опорах согласно общ. технич. регламентам в составе:
- Террасная плитка на опорах
- Несущая конструкция

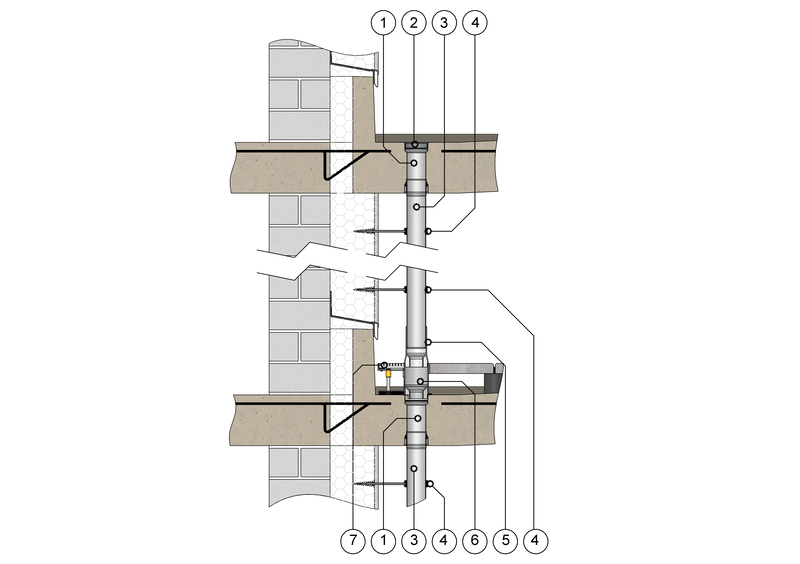

SitaConcrete с концевой решеткой для линейного водостока с балконов
1 SitaConcrete
2 Концевая решетка SitaConcrete
3 Труба SitaPipe из высококачественной нержавеющей стали
4 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
5 Опора для крепления трубы SitaCompact Fluid
6 Элемент выравнивания высоты SitaCompact Fluid
/>7 SitaDrain® Endlos
2 Концевая решетка SitaConcrete
3 Труба SitaPipe из высококачественной нержавеющей стали
4 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
5 Опора для крепления трубы SitaCompact Fluid
6 Элемент выравнивания высоты SitaCompact Fluid
/>7 SitaDrain® Endlos
Конструкция кровли 1 согласно общ. технич. регламентам в составе:
Конструкция кровли 2 согласно общ. технич. регламентам в составе:
- несущая конструкция
Конструкция кровли 2 согласно общ. технич. регламентам в составе:
- настил из плит на регулируемых опорах
- несущая конструкция
