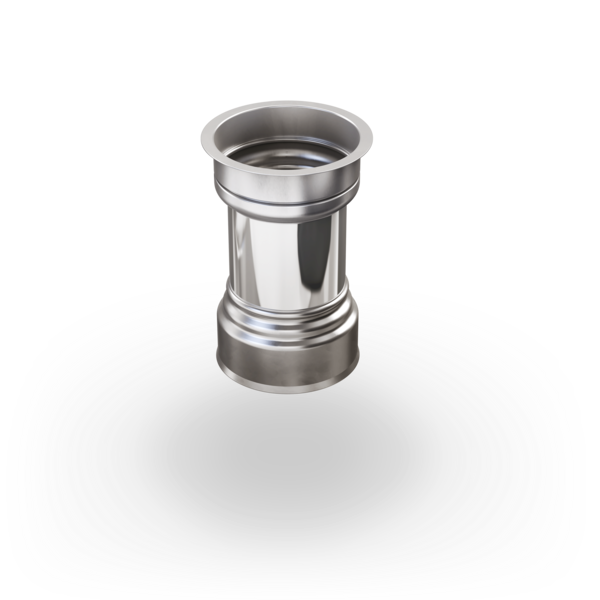

SitaConcrete
Odpływ balkonowy i tarasowy
- Produkty
SitaConcrete
Odpływ balkonowy i tarasowy
Atrybuty
- Niewrażliwe na oddziaływania atmosferyczne (promieniowanie UV/IR, opady, temperatura, ozon itd.)
- Odporność na wstrząsy i uderzenia
- Trwałość

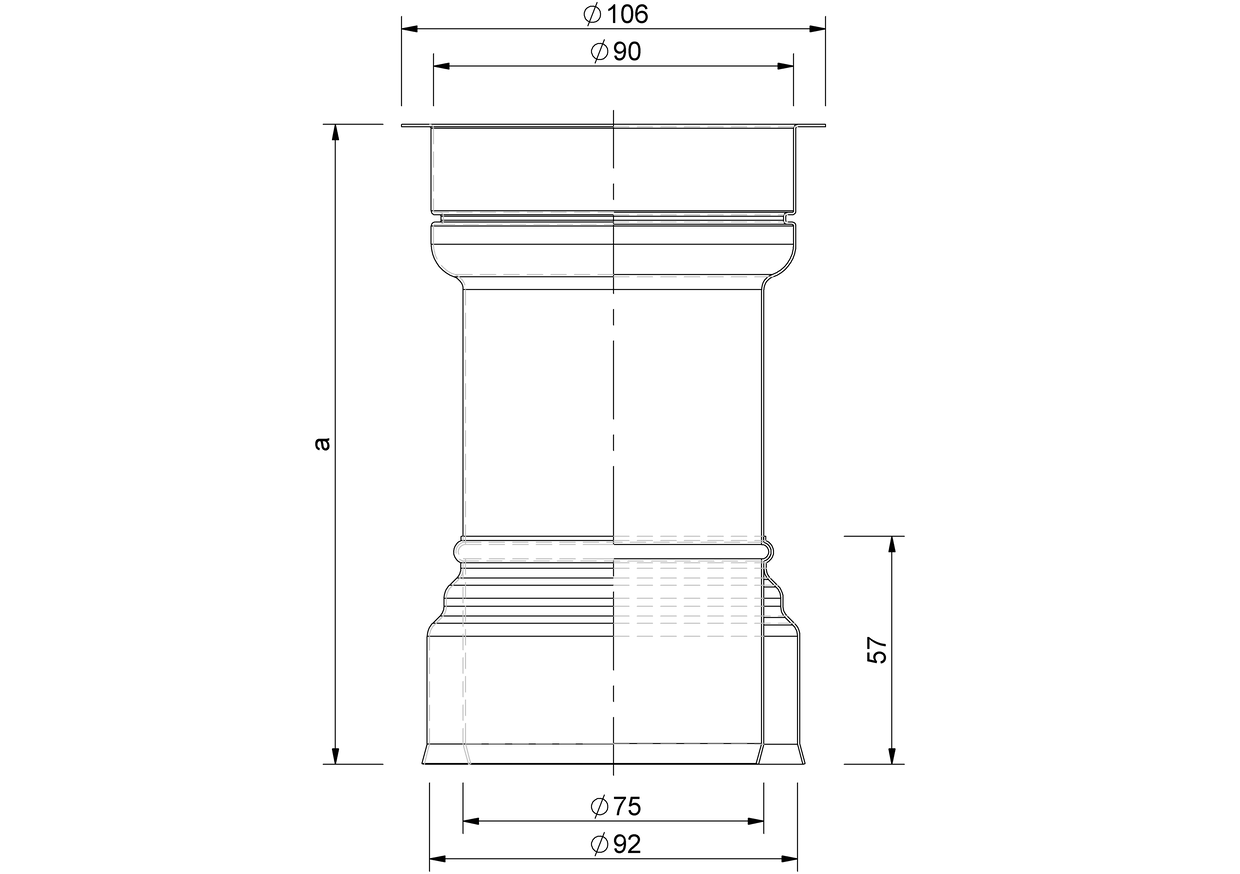

Rysunek techniczny
| Średnica nominalna DN | Średnica zewnętrzna OD (mm) | a (mm) |
|---|---|---|
| 70 | 75 | 220 |
| 70 | 75 | 200 |
| 70 | 75 | 180 |
| 70 | 75 | 160 |
| 70 | 75 | 140 |
Tekst wykonania
Przepływ
Wydajność zgodna z PN EN 1253-2 in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Przykłady instalacji
MultiCAD und BIM-Daten
Wybór artykułu
SitaConcrete, wpust balkonowy do powierzchni betonowej bez uszczelnienia, ze stali szlachetnej nierdzewnej, numer materiału 1.4301, szerokość nominalna DN 70, wydajność odpływu z kratką górną 3,4 przy 35 mm wysokości spiętrzania, do bezpośredniego betonowania stropów o wysokości 140 mm, 160 mm, 180 mm, 200 mm i 220 mm, z prefabrykowanym dzwonem szalunkowym, do łatwego podłączenia rur kielichowych, takich jak rura ze stali nierdzewnej SitaPipe do odwadniania grawitacyjnego, element dostarczany gotowy do montażu.
|
Ppoziom magazynowania wody (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Średnica nominalna DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 70 | 0.4 | 0.8 | 1.1 | 1.8 | 2.5 | 3 | 3.4 | 3.6 | 3.7 | 3.8 | 3.9 | 4.2 | 4.4 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 |

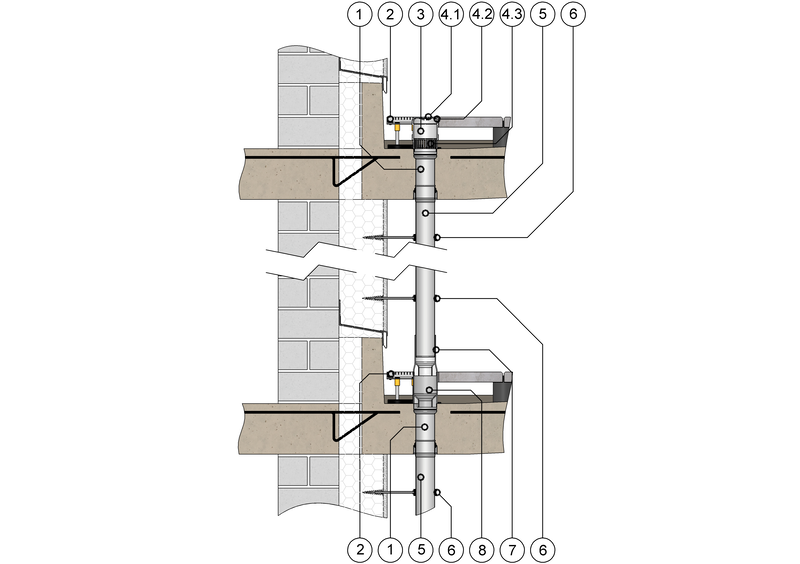

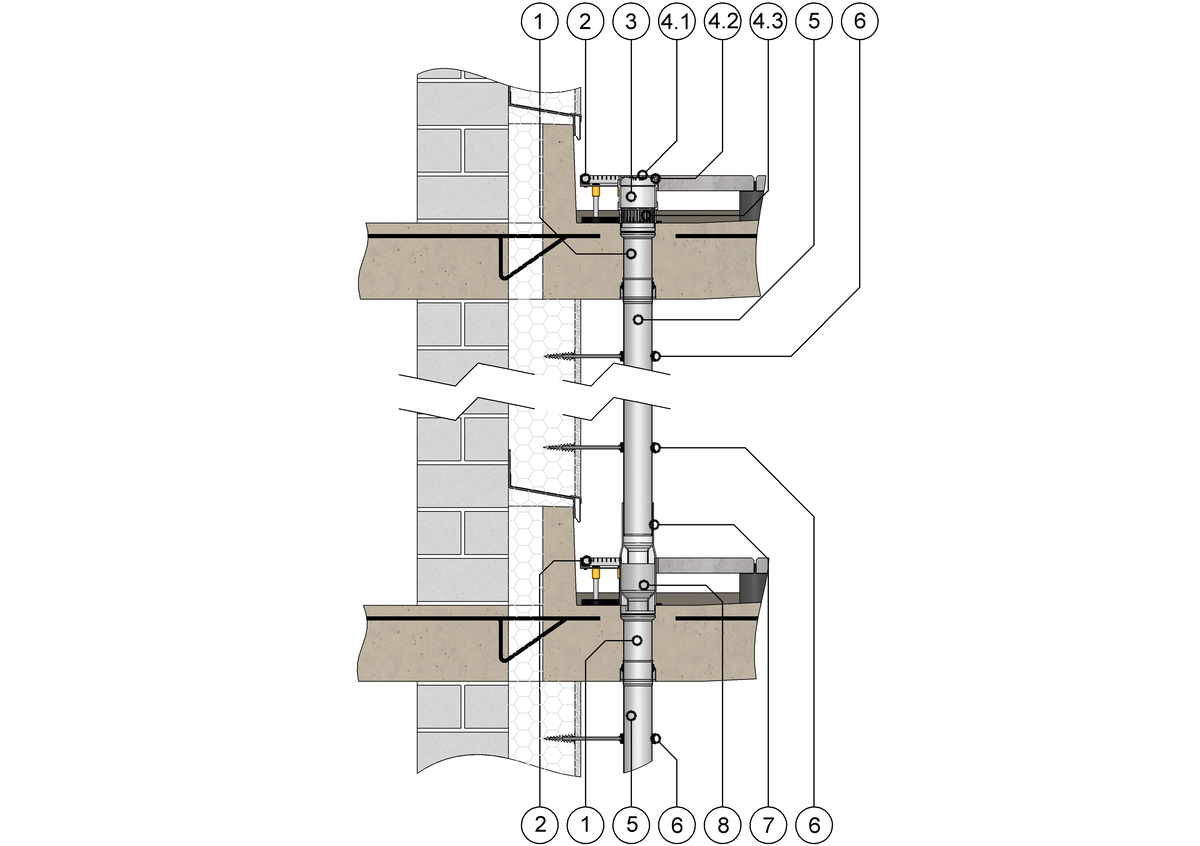

SitaConcrete odwadnianie liniowe pionowe w gotowych płytach balkonowych
1 SitaConcrete

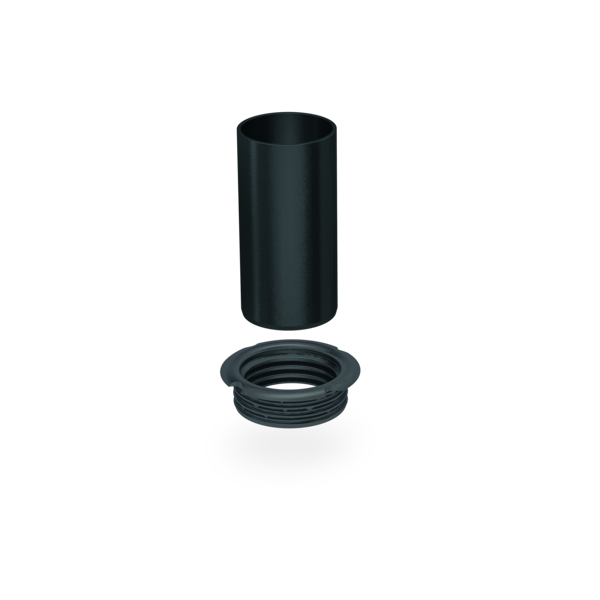

2 Element początkowy SitaDrain® bezkońcowy
3 Element wyrównujący wysokość SitaMore

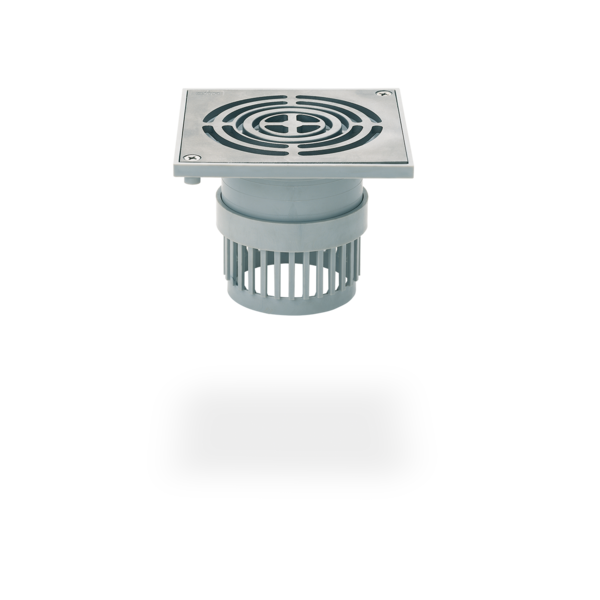

Nasadka balkonowa SitaCompact składa się z następujących elementów:

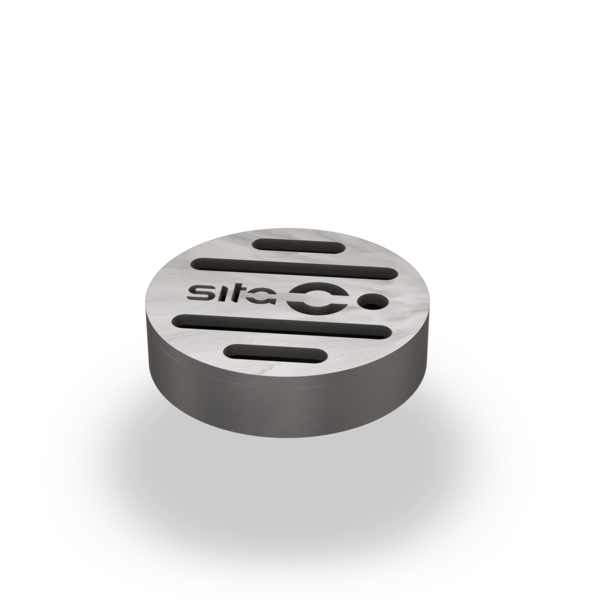

4.1 Kratka górna
4.2 Obudowa
4.3 Sito drenażowe
5 Rura SitaPipe ze stali szlachetnej
6 Obejma do rur SitaPipe ze stali szlachetnej

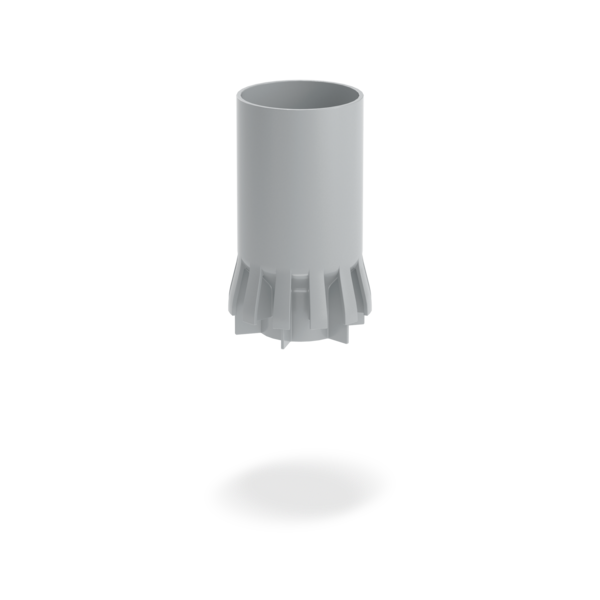

7 Mocowanie rury SitaCompact Fluid

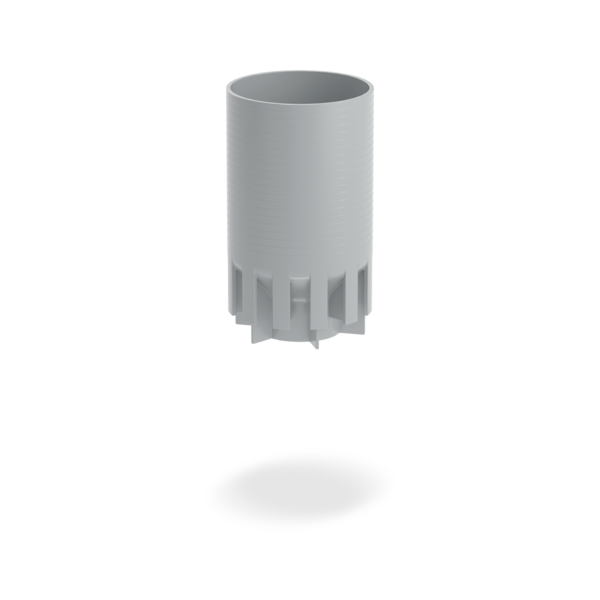

8 Element wyrównujący wysokość SitaCompact Fluid
2 Element początkowy SitaDrain® bezkońcowy
3 Element wyrównujący wysokość SitaMore
Nasadka balkonowa SitaCompact składa się z następujących elementów:
4.1 Kratka górna
4.2 Obudowa
4.3 Sito drenażowe
5 Rura SitaPipe ze stali szlachetnej
6 Obejma do rur SitaPipe ze stali szlachetnej
7 Mocowanie rury SitaCompact Fluid
8 Element wyrównujący wysokość SitaCompact Fluid
Konstrukcja dachu z okładziną płytową na podkładce zgodnie z aaRdT wraz z następującymi elementami:
- Okładzina płytowa na podkładce
- Konstrukcja dolna

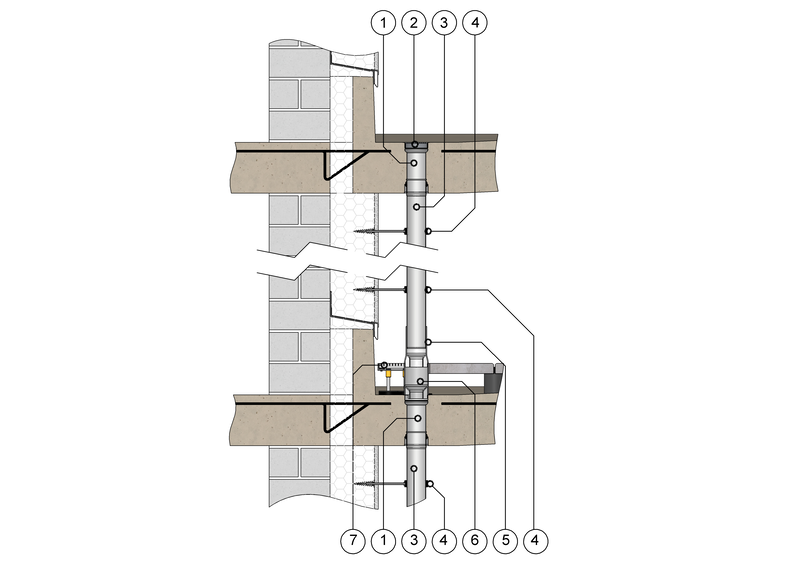

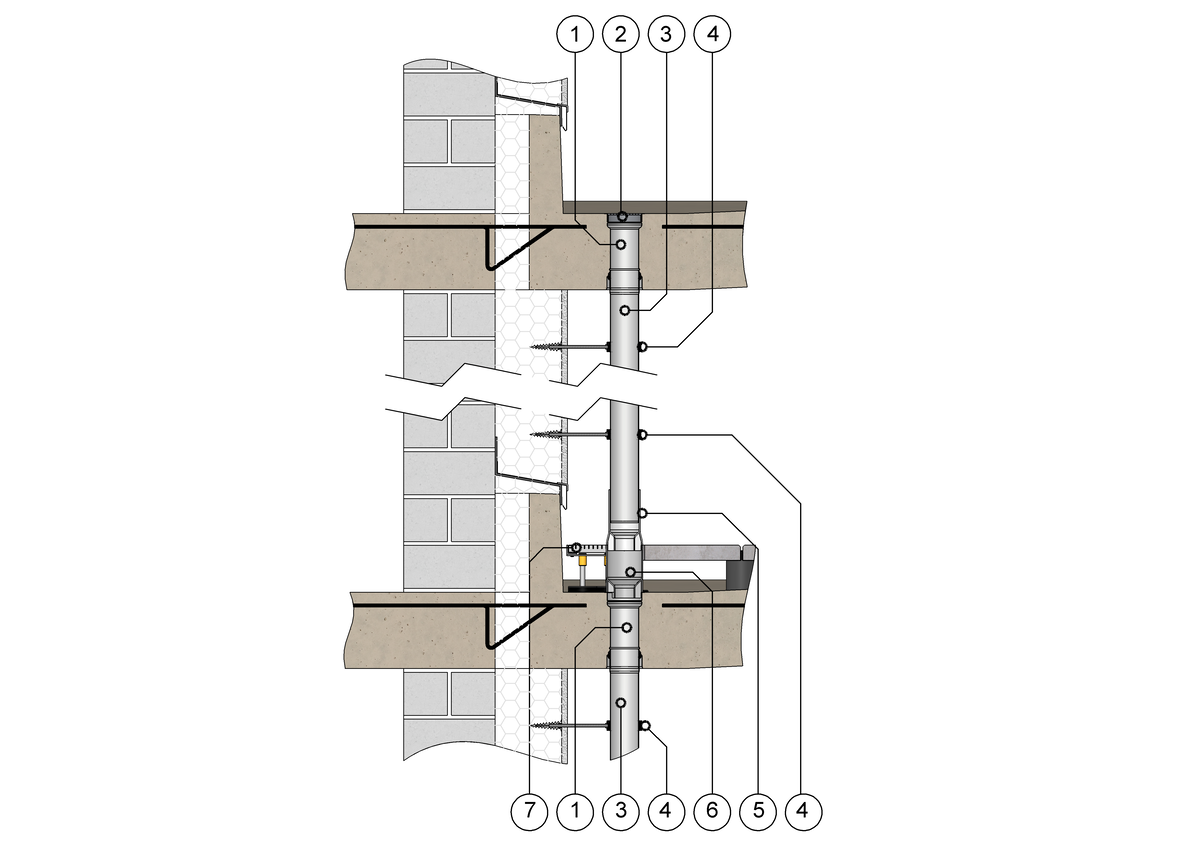

SitaConcrete odwadnianie liniowe pionowe w gotowych płytach balkonowych
1 SitaConcrete
2 kratka górna SitaConcrete
3 rura ze stali szlachetnej SitaPipe
4 obejma rury ze stali szlachetnej SitaPipe
5 uchwyt rury SitaCompact Fluid
6 element nadbudowy nasadki SitaCompact Fluid
7 SitaDrain® Endlos
2 kratka górna SitaConcrete
3 rura ze stali szlachetnej SitaPipe
4 obejma rury ze stali szlachetnej SitaPipe
5 uchwyt rury SitaCompact Fluid
6 element nadbudowy nasadki SitaCompact Fluid
7 SitaDrain® Endlos
Konstrukcja dachu 1 według aaRdT z:
Konstrukcja dachu 2 według aaRdT z:
- Konstrukcja dolna
Konstrukcja dachu 2 według aaRdT z:
- Okładzina płytowa na podstawkach
- Konstrukcja dolna
In order for the external content to be
displayed at this location, you must accept
the cookies of the category
"Preferences".
You can adjust the cookie settings here.
You can adjust the cookie settings here.
| SitaConcrete | Numer artykułu | ||
|---|---|---|---|
| 140 mm | 340214 | Pokaż produkt | |
| 160 mm | 340216 | Pokaż produkt | |
| 180 mm | 340218 | Pokaż produkt | |
| 200 mm | 340220 | Pokaż produkt | |
| 220 mm | 340222 | Pokaż produkt |
+
