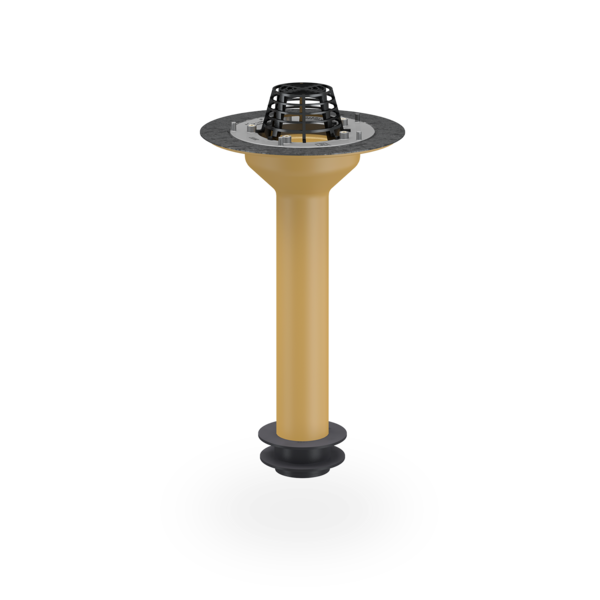

SitaSani®
Avaloir spécial rénovation
Caractéristiques
- Calorifuge
- Résistant aux intempéries (rayonnements UV/IR, précipitations, température, ozone, etc.)
- Résistant aux chocs
- Durable
- Sécurité antirefoulement pour colonne d'eau jusqu'à 2 m

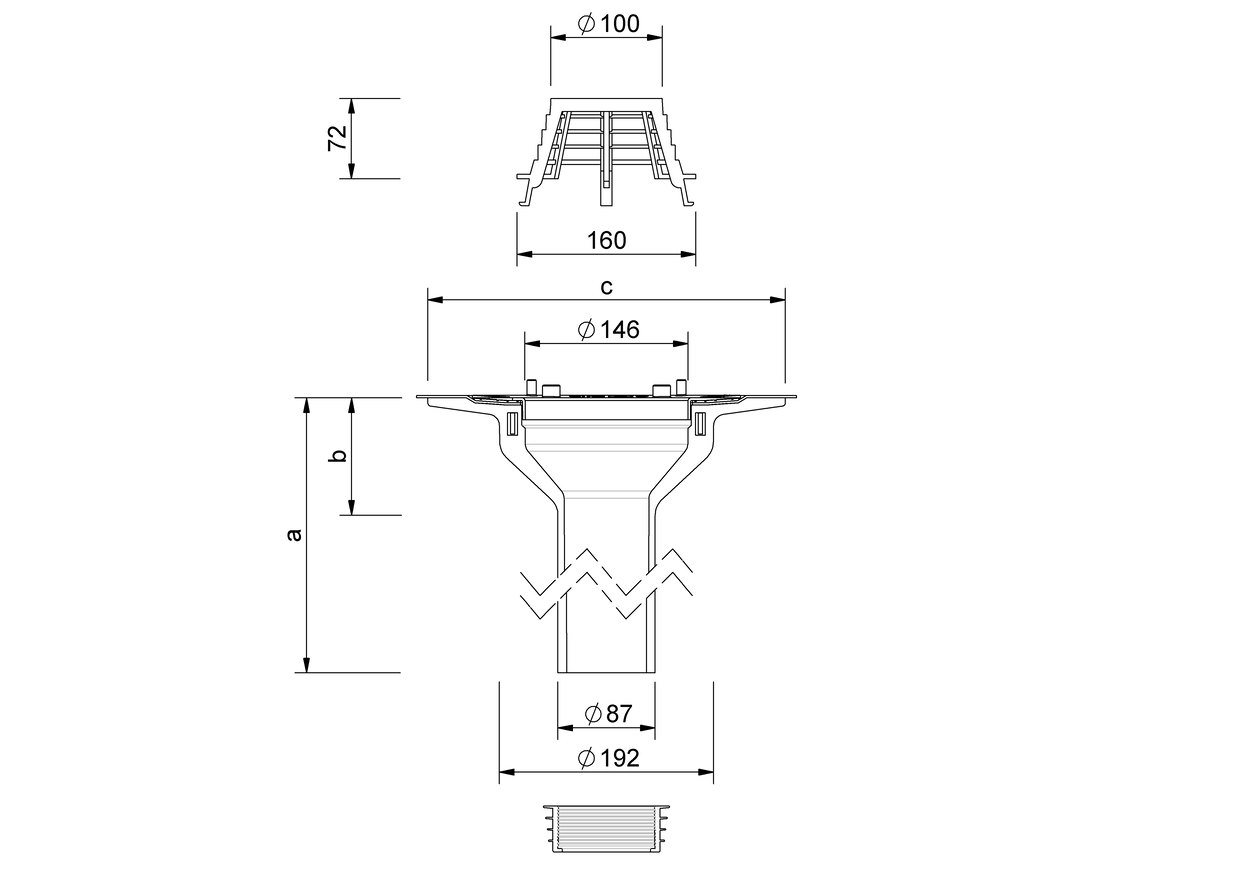

Schéma technique
| Diamètre nominal DN | Diamètre extérieur DE (mm) | a (mm) | b (mm) | c (mm) | Sécurité d'accumulation pour la rénovation de diamètres intérieurs de/à (mm) avec bague d’étanchéité à lèvres | Sécurité d'accumulation pour la rénovation de diamètres intérieurs de/à (mm) avec bague d’étanchéité profilée |
|---|---|---|---|---|---|---|
| 105 | 87 | 550 | 105 | 320 | 105 - 134 | - |
Texte explicatif
Débit
Débit selon NBN EN 1253-2 in l/s
Débit selon NBN EN 1253-2 in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Exemples d'installation
Sélection d’articles
SitaSani® 105 Bride à visser Avaloir spécial rénovation, en polyuréthane, hauteur de 550 mm, calorifuge, selon DIN EN 1253-2, débit de 7,20 l/s pour un niveau d’eau de 45 mm, pour diamètres intérieurs de 105 à 134 mm. Trous prépercés pour la fixation de la pièce à l’élément porteur. Avec bague de raccordement intégrée pour la réception des vis fournies, bride libre en aluminium et deux manchons d’étanchéité pour le serrage de membranes en bitume, plastique ou caoutchouc. Avec arrêt de gravier et bague d’étanchéité multilèvres pour la sécurité antirefoulement. Fourniture et pose selon les règles de l’art.
|
Niveau d’eau (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Modèle | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 550 mm | 0.5 | 1.2 | 2.1 | 3 | 3.9 | 4.8 | 5.6 | 6.4 | 7.2 | 8 | 8.8 | 8.8 | 8.8 | 8.8 | 8.8 | 8.8 | 8.8 | 8.8 | 8.8 | 8.8 |
|
Niveau d’eau (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Modèle | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 550 mm | 0.5 | 1.2 | 2.1 | 3 | 3.9 | 4.8 | 5.6 | 6.4 | 7.2 | 8 | 8.8 | 8.8 | 8.8 | 8.8 | 8.8 | 8.8 | 8.8 | 8.8 | 8.8 | 8.8 |
SitaSani® pour rénovation de pot dans une structure non ventilée
SitaSani® se compose de :
1.1 Bague d’étanchéité profilée
1.2 Corps de base
1.3 Arrêt de gravier
1.1 Bague d’étanchéité profilée
1.2 Corps de base
1.3 Arrêt de gravier
Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
SitaSani® pour rénovation de tuyau dans une structure non ventilée
SitaSani® 63/90/105 se compose de :
1.1 Bague d’étanchéité
1.2 Corps de base
1.3 Arrêt de gravier
2 SitaSani® 63/90/105 Pièce d’isolation
1.1 Bague d’étanchéité
1.2 Corps de base
1.3 Arrêt de gravier
2 SitaSani® 63/90/105 Pièce d’isolation
Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :
- Nouvelle étanchéité
- Nouvelle isolation thermique
- Étanchéité existante
- Isolation thermique existante
- Pare-vapeur
- Élément porteur
| SitaSani® | N° d'article | |||
|---|---|---|---|---|
105 Bride à visser | ||||
| Bride à visser | 550 mm | 103399 | Voir le produit |
+
