SitaSani®

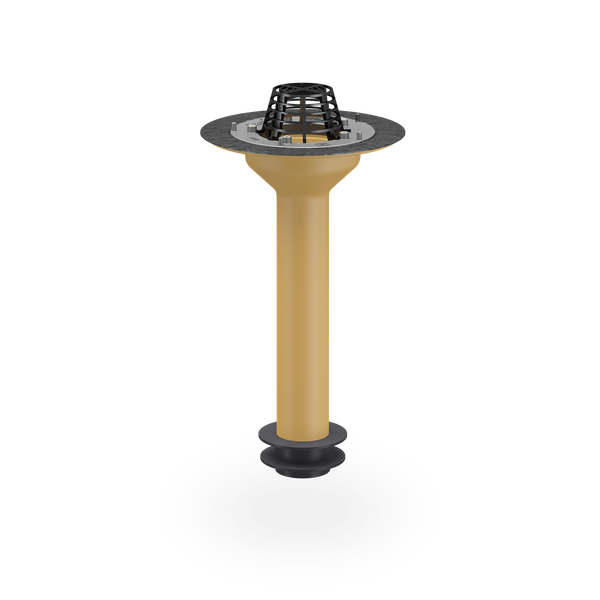

Ремонтная воронка
Свойства
- Теплоизоляция
- Невосприимчивость к погодным воздействиям (УФ/ИК-излучение, осадки, температура, озон и т.д.)
- Высокая ударопрочность и сопротивляемость нагрузкам
- Долговечность
- Защита от обратного подпора водяного столба высотой до 2 м

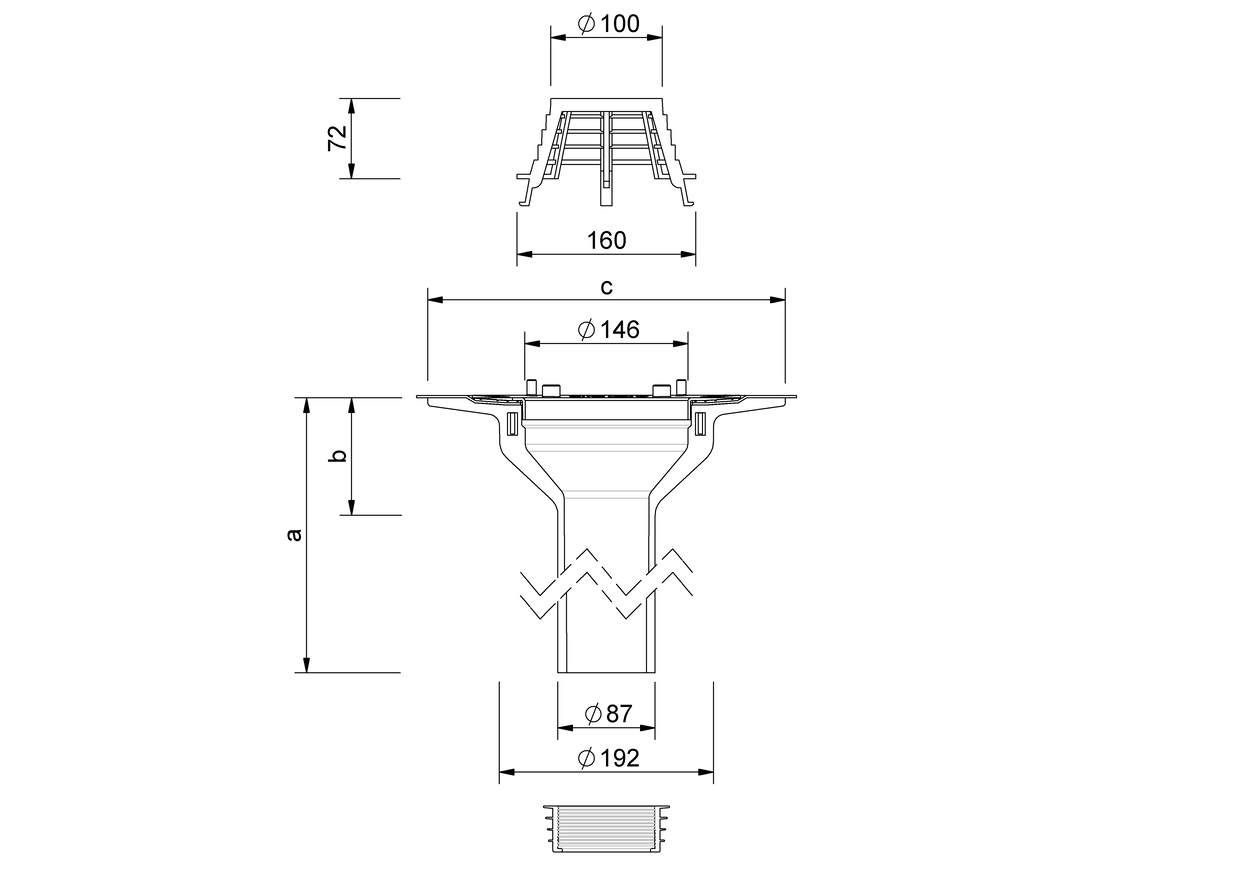

Технический чертеж
| Номинальный диаметр DN | Наружный диаметр OD (мм) | a (мм) | b (мм) | c (мм) | Защита от обратного подпора при внутреннем диаметре от - до (мм) с манжетным уплотнением | Защита от обратного подпора при внутреннем диаметре от - до (мм) с профильным уплотнительным кольцом |
|---|---|---|---|---|---|---|
| 105 | 87 | 550 | 105 | 320 | 105 - 134 | - |
Ремонтная воронка SitaSani® 105 с прижимным фланцем, из полиуретана, высота 550 мм, теплоизолированная, согласно DIN EN 1253-2, пропускная способность 7,20 л/с при высоте подпора воды 45 мм, для ремонта кровельных воронок с диаметром приемной чаши 105–134 мм. С подготовленными отверстиями для крепления элемента в несущей конструкции. С вваренным вставным кольцом для вкручивания прилагаемых винтов, со съемным алюминиевым фланцем и двумя уплотнительными манжетами для зажатия битумной, полимерной или каучуковой гидроизоляции. С листвоуловителем, смазкой и многогубчатым уплотнительным манжетом от обратного подпора воды, поставка и квалифицированный монтаж.
|
Высота подпора воды (мм) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Исполнение | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 550 мм | 0.5 | 1.2 | 2.1 | 3 | 3.9 | 4.8 | 5.6 | 6.4 | 7.2 | 8 | 8.8 | 8.8 | 8.8 | 8.8 | 8.8 | 8.8 | 8.8 | 8.8 | 8.8 | 8.8 |
|
Высота подпора воды (мм) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Исполнение | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 550 мм | 0.5 | 1.2 | 2.1 | 3 | 3.9 | 4.8 | 5.6 | 6.4 | 7.2 | 8 | 8.8 | 8.8 | 8.8 | 8.8 | 8.8 | 8.8 | 8.8 | 8.8 | 8.8 | 8.8 |
SitaSani® для ремонта чашек в невентилируемой кровле
1.1 Профильное уплотнительное кольцо
1.2 Корпус
1.3 Листвоуловитель
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
SitaSani® для ремонта труб в невентилируемой кровле
1.1 Уплотнительное кольцо
1.2 Корпус
1.3 Листвоуловитель
2 Изоляционная плита SitaSani® 63/90/105
- новая гидроизоляция
- новая теплоизоляция
- существующая гидроизоляция
- существующая теплоизоляция
- пароизоляция
- несущая конструкция
| SitaSani® | Арт. № | |||
|---|---|---|---|---|
105 Фланец | ||||
| Фланец | 550 мм | 103399 | Посмотреть продукт |
